技术交底书
交底单位: 莞惠城际轨道交通GZH-4标项目经理部
工程名称:
二衬砼堵漏技术交底
受控编号:
GCB-SJ-
主送单位:
工程管理部
日 期:

接收单位:
各架子队
接 收 人:

二衬砼堵漏技术交底
交底内容 :
本交底适适用于莞惠城际GZH-4标GDK19+780-GDK25+080段暗挖隧道二衬砼堵漏施工。为确保二衬砼达成设计及规范要求, 混凝土表面不出现渗水和漏水现象, 二衬混凝土堵漏以起到确保工程质量作用。
采取高压化学注浆堵漏方法, 它是利用高压灌注机所产生巨大压力将聚氨脂堵漏剂经由止水针头, 送到砼体裂缝中, 使聚氨脂堵漏剂以止水针头部位为中心向四面扩散, 聚氨酯堵漏剂与水(或空气)快速反应膨胀固化, 从而将裂缝永久性堵住, 确实达成堵漏效果。

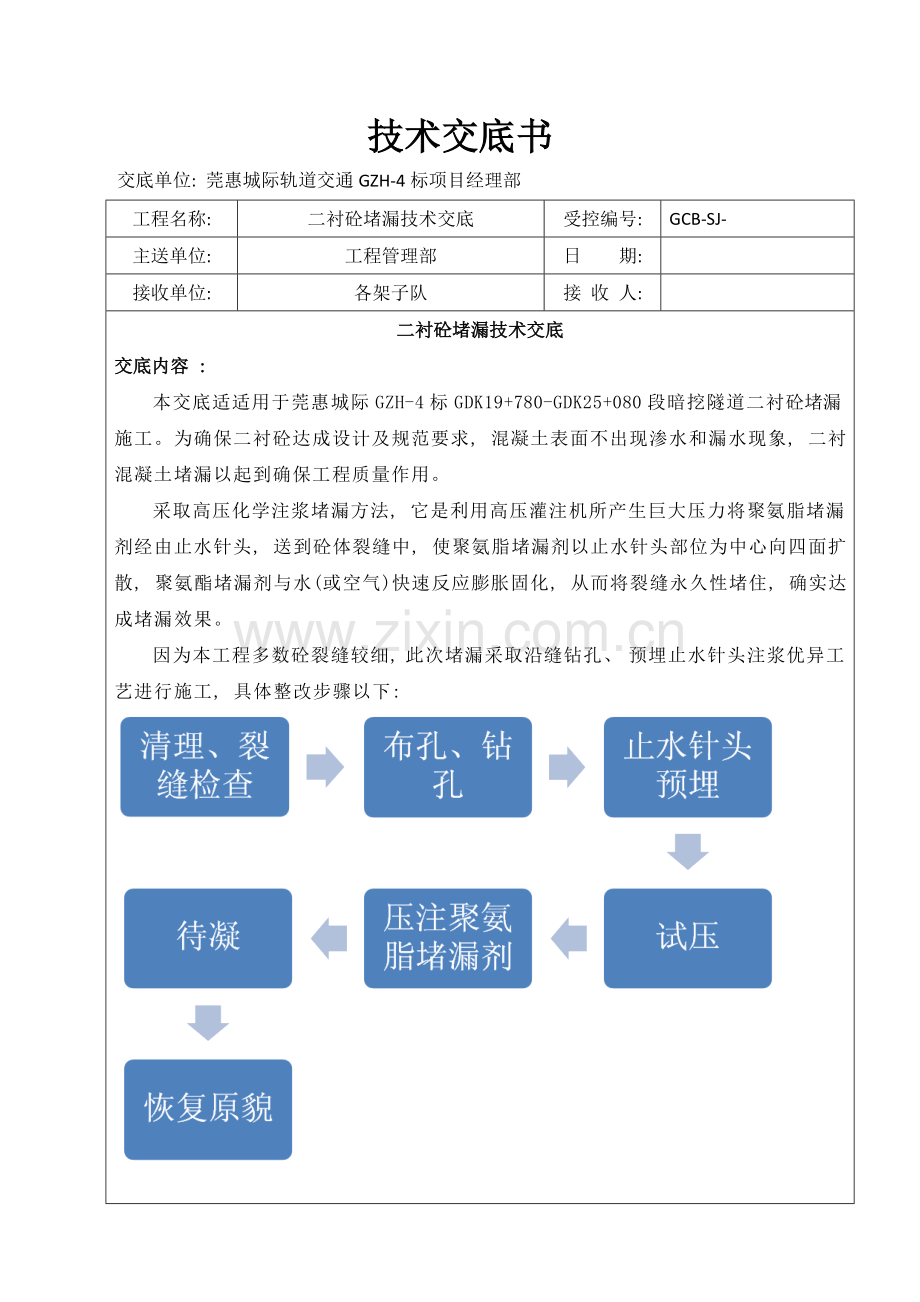

因为本工程多数砼裂缝较细, 此次堵漏采取沿缝钻孔、 预埋止水针头注浆优异工艺进行施工, 具体整改步骤以下:

1、 施工方法:
1.1、 清理、 裂缝检验
施工前根本清除表层污物、 粉尘, 清洗漏水裂缝处水污痕迹或结晶污垢, 找准裂缝位置, 为布孔、 钻孔做准备工作。
1.2、 布孔、 钻孔
确定砼结构体断裂情况, 了解结构深度。视裂缝开裂度大小, 采取冲击钻沿裂缝两侧5cm左右, 按30-45角度钻入直径13mm斜孔。孔距依据裂缝大小在15-30cm之间, 孔深应与裂缝相交并选在漏水量最大处。
1.3、 止水针头预埋
钻孔完成后, 在钻好孔内埋入灌注止水针头, 然后锁紧止水针头, 接入注浆管注浆泵。
1.4、 试压
利用电动注浆泵上空口压力表, 经过试压了解裂缝注浆量和注浆所需压力。
1.5、 压注聚氨脂堵漏剂
注浆墙面竖裂缝应从下往上, 墙面横裂缝及拱顶裂缝应从左向右或从右向左次序进行, 努力争取浆液充满整个裂缝。在压力比较稳定情况下, 再继续灌1-2分钟既可结束灌浆, 拆卸管路准备清洗。
1.6、 待凝
注浆结束后, 注浆材料待凝, 经检验无漏水现象时, 拆除灌注止水针头, 用防水砂浆封孔, 抹平。
1.7、 恢复原貌
铲平封堵材料, 恢复砼基础面原貌。
2、 注意事项:
（1）输浆管必需有足够强度, 装拆方便。
（2）全部操作人员必需穿戴必需劳动保护用具。
（3）灌浆时, 操作泵人员应时刻注意浆液灌入量, 同时观察压力改变情况。通常压力忽然升高可能因为浆液凝固、 管路堵塞, 此时立刻停止灌浆。压力稳定上升, 但仍在一定压力之内, 此时是正常。有时出现压力下降情况, 这可能是因为孔隙被冲开, 浆液大量进入缝隙深部所致, 此时可连续灌浆。伴随大量浆液进入缝隙, 压力会逐步上升并稳定。压力降低另一个原因是因为封缝漏浆造成, 需立刻停止灌浆, 进行处理。有时因为泵压力增大, 将浆液压入沉降缝深处, 使大量浆液流失, 这时可调整浆液固结时间, 使之缩短凝结时间或采取间歇灌浆方法来降低浆液损失。
（4）灌浆所用设备、 管路和料桶必需分别标明。
（5）灌浆前应准备水泥、 水玻璃等快速堵漏材料, 方便立刻处理漏浆跑浆情况。
（6）每次灌浆结束后, 必需立刻清洗全部设备和管道, 灌浆结束后应用1: 2水泥砂浆封闭灌浆孔。

SL-500高压灌浆机

堵漏设备图片
编制人: 审核人: 第 1页, 共1页
