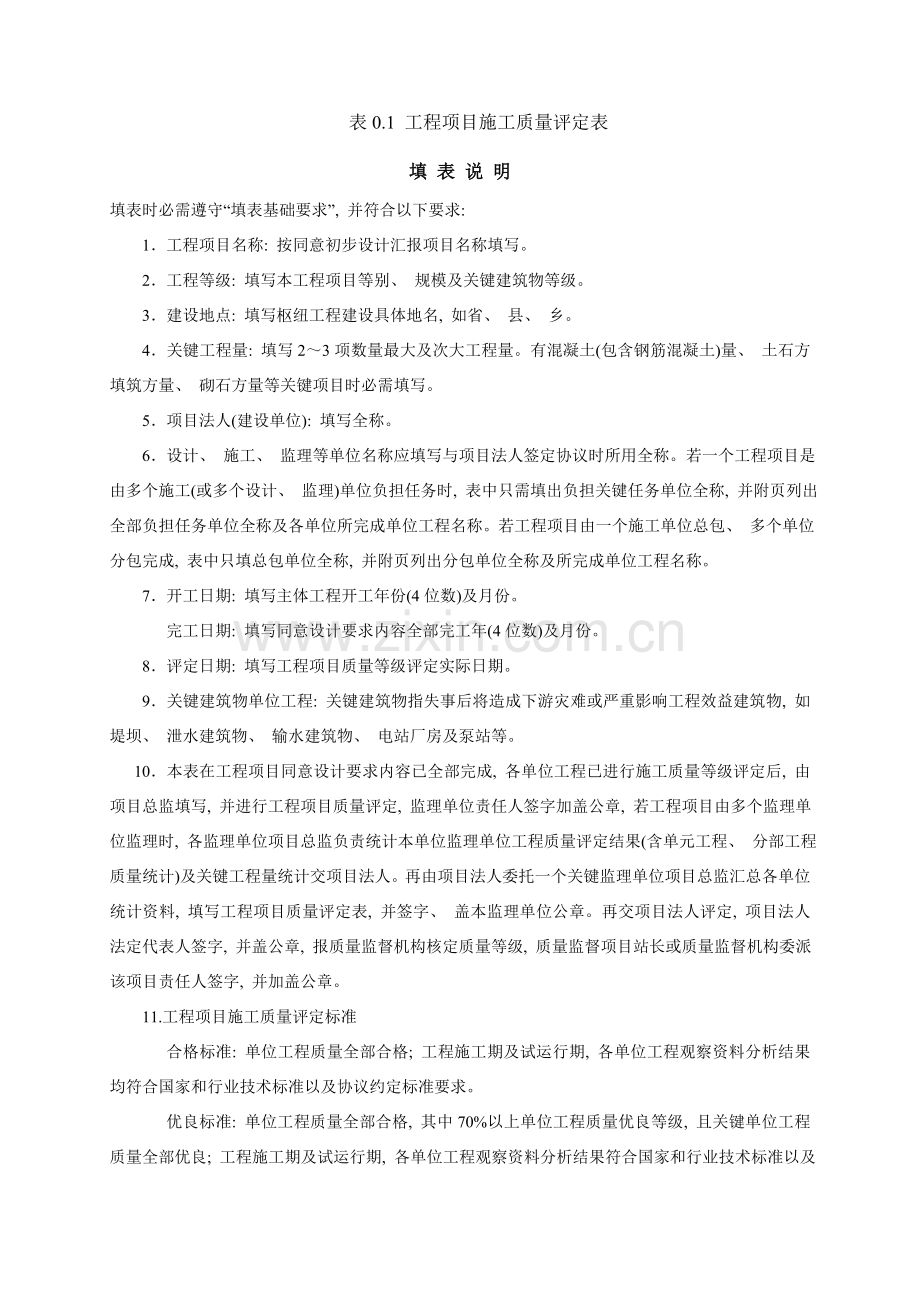

表0.1 工程项目施工质量评定表
填 表 说 明
填表时必需遵守“填表基础要求”, 并符合以下要求:
1．工程项目名称: 按同意初步设计汇报项目名称填写。
2．工程等级: 填写本工程项目等别、 规模及关键建筑物等级。
3．建设地点: 填写枢纽工程建设具体地名, 如省、 县、 乡。
4．关键工程量: 填写2～3项数量最大及次大工程量。有混凝土(包含钢筋混凝土)量、 土石方填筑方量、 砌石方量等关键项目时必需填写。
5．项目法人(建设单位): 填写全称。
6．设计、 施工、 监理等单位名称应填写与项目法人签定协议时所用全称。若一个工程项目是由多个施工(或多个设计、 监理)单位负担任务时, 表中只需填出负担关键任务单位全称, 并附页列出全部负担任务单位全称及各单位所完成单位工程名称。若工程项目由一个施工单位总包、 多个单位分包完成, 表中只填总包单位全称, 并附页列出分包单位全称及所完成单位工程名称。
7．开工日期: 填写主体工程开工年份(4位数)及月份。
完工日期: 填写同意设计要求内容全部完工年(4位数)及月份。
8．评定日期: 填写工程项目质量等级评定实际日期。
9．关键建筑物单位工程: 关键建筑物指失事后将造成下游灾难或严重影响工程效益建筑物, 如堤坝、 泄水建筑物、 输水建筑物、 电站厂房及泵站等。
10．本表在工程项目同意设计要求内容已全部完成, 各单位工程已进行施工质量等级评定后, 由项目总监填写, 并进行工程项目质量评定, 监理单位责任人签字加盖公章, 若工程项目由多个监理单位监理时, 各监理单位项目总监负责统计本单位监理单位工程质量评定结果(含单元工程、 分部工程质量统计)及关键工程量统计交项目法人。再由项目法人委托一个关键监理单位项目总监汇总各单位统计资料, 填写工程项目质量评定表, 并签字、 盖本监理单位公章。再交项目法人评定, 项目法人法定代表人签字, 并盖公章, 报质量监督机构核定质量等级, 质量监督项目站长或质量监督机构委派该项目责任人签字, 并加盖公章。
11.工程项目施工质量评定标准
合格标准: 单位工程质量全部合格; 工程施工期及试运行期, 各单位工程观察资料分析结果均符合国家和行业技术标准以及协议约定标准要求。
优良标准: 单位工程质量全部合格, 其中70%以上单位工程质量优良等级, 且关键单位工程质量全部优良; 工程施工期及试运行期, 各单位工程观察资料分析结果符合国家和行业技术标准以及协议约定标准要求。
水利水电工程

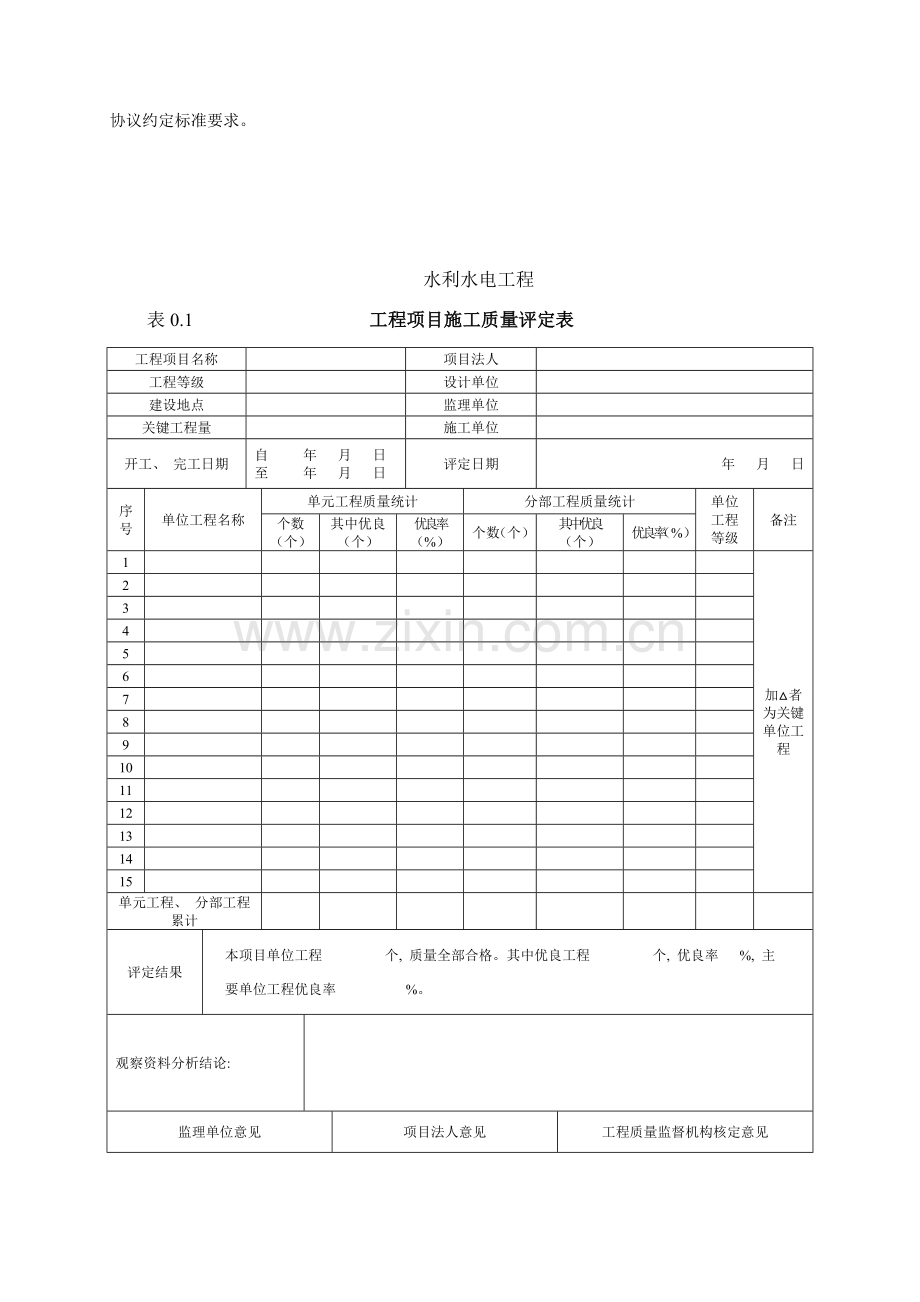

表0.1 工程项目施工质量评定表
工程项目名称
项目法人
工程等级
设计单位
建设地点
监理单位
关键工程量
施工单位
开工、 完工日期
自 年 月 日
至 年 月 日
评定日期
年 月 日
序号
单位工程名称
单元工程质量统计
分部工程质量统计
单位工程等级
备注
个数（个）
其中优良
（个）
优良率（%）
个数（个）
其中优良
（个）
优良率（%）
1
加△者为关键单位工程
2
3
4
5
6
7
8
9
10
11
12
13
14
15
单元工程、 分部工程
累计
评定结果
本项目单位工程 个, 质量全部合格。其中优良工程 个, 优良率 %, 主
要单位工程优良率 %。
观察资料分析结论:
监理单位意见
项目法人意见
工程质量监督机构核定意见
工程项目质量等级:
总监理工程师:
监理单位: （盖公章）
年 月 日
工程项目质量等级:
法定代表人:
项目法人: （盖公章）
年 月 日
工程项目质量等级:
责任人:
质量监督机构: （盖公章）
年 月 日
表0.2 单位工程施工质量评定表
填 表 说 明
填表时必需遵守“填表基础要求”, 并符合以下要求:
1．本表是水利水电工程(含堤防工程)单位工程质量评定表统一格式。
2．单位工程量, 只填写本单位工程关键工程量。
3．分部工程名称按项目划分时确定名称填写, 并在对应质量等级栏内用“√”标明。关键分部工程是指对工程安全、 功效或效益起控制作用分部工程, 应在项目划分时确定。关键分部工程名称前面应加“△”符号。
4．表身各项由施工单位根据经项目法人、 监理复核质量结论填写。
5．表尾填写: ①施工单位评定人指施工单位质检处责任人, 项目经理指该项目质量责任人。若本单位工程是分包单位施工, 本表应由分包单位上述人员填写和自评, 总包施工单位质检处责任人和项目经理审查、 签字、 加盖公章; ②监理单位复核人, 指负责本单位工程质量控制监理工程师。③项目法人复核人, 指负责本单位工程现场质量管理工程师。④质量监督机构核定人指负责本单位工程质量监督员。机构责任人指项目站长或机构分管领导。
6．相关原材料、 中间产品、 金属结构与启闭机、 机电产品质量: 对工程量大工程, 应计入分部工程进行质量评定, 评定单位工程质量时, 不再反复评定原材料、 中间产品等质量。对工程量不大工程则计入单位工程评定。
7. 单位工程施工质量评定标准
合格标准: 所含分部工程质量全部合格; 质量事故已按要求进行处理; 工程外观质量得分率达成70%以上。单位工程施工质量检验与评定资料基础齐全; 工程施工期及试运行期, 单位工程观察资料分析结果符合国家和行业技术标准以及协议约定标准要求。
优良标准: 所含分部工程质量全部合格, 其中70%以上达成优良等级,关键分部工程质量全部优良, 且施工中未发生过较大质量事故; 质量事故已按要求进行处理; 外观质量得分率达成85%以上; 单位工程施工质量检验与评定资料齐全; 工程施工期及试运行期, 单位工程观察资料分析结果符合国家和行业技术标准以及协议约定标准要求。
水利水电工程
表0.2 单位工程施工质量评定表
工程项目名称
施工单位
单位工程名称
施工日期
自 年 月 日至 年 月 日
单位工程量
评定日期
年 月 日
序号
分部工程名称
质量等级
序号
分部工程名称
质量等级
合格
优良
合格
优良
1
8
2
9
3
10
4
11
5
12
6
13
7
14
分部工程共 个, 全部合格, 其中优良 个, 优良率 %, 关键分部工程优良率 %。
外观质量
应得 分, 实得 分, 得分率 %
施工质量检验资料
质量事故处理情况
观察资料分析结论
施工单位自评等级:
评定人:
项目经理:
（盖公章）
年 月 日
监理机构复核等级:
复核人:
总监或副总监:
（盖公章）
年 月 日
项目法人认定等级:
认定人:
技术责任人:
（盖公章）
年 月 日
工程质量监督机构核定等级:
核定人:
机构责任人:
（盖公章）
年 月 日
表0.2.1 单位工程施工质量检验资料检验表
填 表 说 明
填表时必需遵守“填表基础要求”, 并符合以下要求:
1．本表供单位工程施工质量检验资料核查时使用。
2．本表由施工单位内业技术人员负责逐项填写, 并签字。施工单位质检部门责任人签字加盖公章, 若本单位工程是由分包施工单位与总包单位共同完成, 则各施工单位负责搜集、 整理、 填写本单位所包含质量检验资料, 并在填表人栏签字, 由总包单位质检部门责任人审查后签字、 盖公章。再交该单位工程监理工程师复查, 填写复查意见、 签字, 加盖监理单位公章。
3．核查情况栏内, 关键应统计核查中发觉问题, 并对资料齐备情况进行描述。
4．核查应根据水利水电行业施工规范、 《评定标准》和《评定规程》要求逐项进行。
5．核查意见填写尺度。
齐全: 指单位工程能按第4点所述要求, 含有数量和内容完整技术资料。
基础齐全: 指单位工程质量检验资料类别或数量不够完善, 但已经有资料仍能反应其结构安全和使用功效符合设计要求者。
对达不到“基础齐全”要求单位工程, 尚不含有评定单位工程质量等级条件。
水利水电工程
表0.2.1 单位工程施工质量检验与评定资料核查表
单位工程名称
施工单位
核定日期
年 月 日
项次
项 目
份 数
核 查 情 况
1
原
材
料
水泥出厂合格证、 厂家试验汇报
2
钢材出厂合格证、 厂家试验汇报
3
外加剂出厂合格证及相关技术性能指标
4
粉煤灰出厂合格证及技术性能指标
5
防水材料出厂合格证、 厂家试验汇报
6
止水带出厂合格证及技术性能试验汇报
7
土工布出厂合格证及技术性能试验汇报
8
装饰材料出厂合格证及技术性能试验汇报
9
水泥复验汇报及统计资料
10
钢材复验汇报及统计资料
11
其她原材料出厂合格证及技术性能试验资料
12
中间产品
砂、 石骨料试验资料
13
石料试验资料
14
混凝土拌和物检验资料
15
混凝土试件统计资料
16
砂浆拌和物及试件统计资料
17
混凝土预制件（块）检验资料
18
金属结构及启闭机
拦污栅出厂合格证及相关技术文件
19
闸门出厂合格证及相关技术文件
20
启闭机出厂合格证及相关技术文件
21
压力钢管生产许可证及相关技术文件
22
闸门、 拦污栅安装测量统计
23
压力钢管安装测量统计
24
启闭机安装测量统计
25
焊接统计及探伤汇报
26
焊工资质证实材料（复印件）
27
运行试验统计
表0.2.1续
项次
项 目
份数
核 查 情 况
28
机
电
设
备
产品出厂合格证、 厂家提交安装说明书及相关资料
29
重大设备质量缺点处理资料
30
水轮发电机组安装测量统计
31
升压变电设备安装测试统计
32
电气设备安装测试统计
33
焊缝探伤汇报及焊工资质证实
34
机组调试及试验统计
35
水力机械辅助设备试验统计
36
发电电气设备试验统计
37
升压变电电气设备检测试验汇报
38
管道试验统计
39
72小时试运行统计
40
关键隐蔽工程施工统计
灌浆统计、 图表
41
造孔灌注桩施工统计、 图表
42
振冲桩振冲统计
43
基础排水工程施工统计
44
地下防渗墙施工统计
45
关键建筑物地基开挖处理统计
46
其她关键施工统计
47
综
合
资
料
质量事故调查及处理汇报、 重大缺点处理检验统计
48
工程施工期及试运行期观察资料
49
工序、 单元工程质量评定表
50
分部工程、 单位工程质量评定表
施工单位自查意见
监理机构复查意见
自查:
填表人:
质检部门责任人: （盖公章）
年 月 日
复查:
监理工程师:
监理单位: （盖公章）
年 月 日
表0.2.2 枢纽工程水工建筑物外观质量评定表
填 表 说 明
填表时必需遵守“填表基础要求”, 并符合以下要求:
1．本表用于水工建筑物单位工程外观质量评定。表中各项质量标准, 是在主体工程开工早期由项目法人组织监理、 设计、 施工等单位依据本工程特点(等级及使用情况等)和相关技术标准共同研究提出, 报质量监督机构确定后实施。
2．外观质量等级评定工作是在单位工程完工后, 由项目法人(建设单位)组织, 项目法人(建设单位)、 监理、 设计、 施工及管理运行等单位组成外观质量评定组, 进行现场检验评定。参与外观质量评定组人员, 必需含有工程师及以上技术职称。评定组人数不应少于5人, 大型工程不宜少于7人。
3．检测数量。全方面检验后, 抽测25％, 且各项不少于10点。
4．评定等级标准。测点中符合质量标准点数占总测点数百分率为100％时, 评为一级。合格率为90 .9／6～99．9％时, 评为二级。合格率为70.0％～89．9％时, 评为三级。合格率小于70.0％时, 评为四级。其下方百分数为对应于所得标准分百分数。每项评定得分按下式计算:
各项评定得分=该项标准分×该项得分百分率
评定得分小数点后保留一位, 并填写在对应等级栏内。
5．表中第13项混凝土表面缺点指混凝土表面蜂窝、 麻面、 挂帘、 裙边、 小于3cm错台、 局部凹凸及表面裂缝等。如无上述缺点, 该项得分率为100 ％, 缺点面积超出总面积5％者, 该项得分为0。
6．表中带括号标准分为工作量大时标准分。填表时, 须将不实施分数用“／”划掉。
7．累计应得分是实际评定各项标准分之和, 实得分是各项实际得分之和。
得分率= ×100％, 小数点后保留一位。
8．表尾由各单位参与外观质量评定人员署名(施工单位1人, 如本工程由分包单位施工, 则分包单位、 总包单位各派1人参与。项目法人(建设)、 监理、 设计各1～2人, 管理运行单位1人)。
9. 外观质量评定结论由项目法人报工程质量监督机构核定。
水利水电工程
表0.2.2 枢纽工程水工建筑物外观质量评定表
单位工程名称
施工单位
关键工程量
评定日期
年 月 日
项次
项 目
标准分
(分)
评定得分（分）
备 注
一级
100%
二级
90%
三级
70%
四级
0
1
建筑物外部尺寸
12
2
轮廓线顺直
10
3
表面平整度
10
4
立面垂直度
10
5
大角方正
5
6
曲面与平面联结
9
7
扭面与平面联结
9
8
马道及排水沟
3（4）
9
梯步
2（3）
10
栏杆
2（3）
11
扶梯
2
12
闸坝灯饰
2
13
混凝土表面缺点情况
10
14
表面钢筋割除
2（4）
15
砌体勾缝
宽度均匀、 平整
4
16
坚、 横缝平直
4
17
浆砌卵石露头
8
18
变形缝
3（4）
19
启闭平台梁、 柱、 排架
5
20
建筑物表面
10
21
升压变电工程围墙（栏栅）、 杆、 架、 塔、 柱
5
22
水工金属结构外表面
6（7）
23
电站盘柜
7
24
电缆线路敷设
4（5）
25
电站油气、 水、 管路
3（4）
26
厂区道路及排水沟
4
27
厂区绿化
8
合 计
应得 分, 实得 分, 得分率 %
外观质量评定组组员
单 位
单位名称
职 称
签 名
项目法人
监 理
设 计
施 工
运行管理
质量监督机构
核定意见:
核定人: （署名）加盖公章
年 月 日
注: 量大时, 标准分采取括号内数值。
表0.2.3 堤防外观质量评定表
填 表 说 明
填表时必需遵守“填表基础要求”, 并符合以下要求:
1．本表用于堤防工程外观质量评定。其它同表0.2.2说明。
2.外观质量评定标准
项次
项目
检验、 检测内容
质量标准
1
外部尺寸
土堤
高程
堤顶
许可偏差0～＋15㎝
平（戗）台顶
许可偏差－10～＋15㎝
宽度
堤顶
许可偏差－5～＋15㎝
平（戗）台顶
许可偏差－10～＋15㎝
边坡坡度
不陡于设计值, 目测平顺
混凝土及砌石墙（堤）
堤顶高程
干砌石墙（堤）
许可偏差0～＋5㎝
浆砌石墙（堤）
许可偏差0～＋4㎝
混凝土墙（堤）
许可偏差0～＋3㎝
干砌石、 浆砌石、 混凝土墙（堤）
墙面垂直度
许可偏差0.5％
墙顶厚度
各类砌筑墙（堤）
许可偏差－1～＋2cm
边坡坡度
不陡于设计值, 目测平顺
2
轮廓线顺直
用长15m拉线沿堤顶轮廓连续测量
15m长度内凹凸偏差不超出3cm/15m
3
表面平整度
干砌石墙（堤）
用2m靠尺检测, 小于5.0cm /2m
浆砌石墙（堤）
用2m靠尺检测, 小于2.5cm /2m
混凝土墙（堤）
用2m靠尺检测, 小于1.0cm /2m
4
曲面与平面联结
外观质量评定组现场检验
一级: 圆滑过渡, 曲线流畅; 二级: 平顺联结, 曲线基础流畅;
三级: 联结不够平顺, 有显著折线; 四级: 联结不平顺, 折线突出
5
排水
外观质量评定组现场检验, 结合检测
质量标准: 排水通畅, 形状尺寸误差±3cm, 无附着物。
一级: 符合质量标准; 二级: 基础符合质量标准;
三级: 局部尺寸误差大, 局部有水泥结石附着; 四级: 排水尺寸误差大, 多处有水泥结石附着
6
上堤马道
质量标准: 马道宽度偏差±2cm, 高度偏差±2cm。
一级: 符合质量标准; 二级: 基础符合质量标准; 三级: 发觉尺寸误差较大;
四级: 多处马道尺寸误差大
7
堤顶隶属设施
外观质量评定组现场检验
一级: 混凝土表面平整, 棱线平直度等指标符合质量标准; 二级: 混凝土表面平整, 棱线平直度等指标基础符合质量标准; 三级: 混凝土表面平整, 棱线平直度等指标发觉尺寸误差较大;
四级: 混凝土表面平整, 棱线平直度等指标误差大
8
备料堆放
一级: 按要求位置备料, 堆放整齐; 二级: 按要求位置备料, 堆放欠整齐;
三级: 未按要求位置备料, 堆放欠整齐; 四级: 备料任意堆放
9
草皮
一级: 草皮铺设（种植）均匀, 全部成活, 无空白; 二级: 草皮铺设均匀, 成活面积90％以上, 无空白; 三级: 草皮铺设（种植）基础均匀, 成活面积70％以上, 有少许空白; 四级: 达不到三级标准者
10
植树
一级: 植树排列整齐、 美观, 全部成活, 无空白;
二级: 植树排列整齐, 成活率90％以上, 无空白;
三级: 植树排列基础整齐, 成活率70％以上, 有少许空白;
四级: 达不到三级标准者
11
砌体排列
一级: 砌体排列整齐、 铺放均匀、 平整, 无沉陷裂缝;
二级: 砌体排列基础整齐、 铺放均匀、 平整, 局部有沉陷裂缝;
三级: 砌体排列多处不够整齐、 铺放均匀、 平整, 局部有沉陷裂缝;
四级: 砌体排列不整齐、 不平整, 多处有裂缝
12
砌缝质量
一级: 勾缝宽度均匀, 砂浆填塞平整;
二级: 勾缝宽度局部不够均匀, 砂浆填塞基础平整;
三级: 勾缝宽度多处不均匀, 砂浆填塞不够平整;
四级: 勾缝宽度不均匀, 砂浆填塞粗糙不平
水利水电工程
表0.2.3 堤防工程外观质量评定表
单位工程名称
施工单位
关键工程量
评定日期
年 月 日
项次
项 目
标准分（分）
评定得分（分）
备 注
一级
100%
二级
90%
三级
70%
四级
0
1
外部尺寸
30
2
轮廓线
10
3
表面平整度
10
4
曲面与平面联结
5
5
排水
5
6
上堤马道
3
7
堤顶隶属设施
5
8
防汛备料堆放
5
9
草皮
8
10
植树
8
11
砌体排列
5
12
砌缝
10
合 计
应得 分, 实得 分, 得分率 %
外观质量评定组组员
单 位
单位名称
职 称
签 名
项 目 法 人
监 理
设 计
施 工
运 行 管 理
质量监督机构
核定意见:
核定人: （署名）加盖公章
年 月 日
表0.2.4 明（暗）渠工程外观质量评定表
填 表 说 明
填表时必需遵守“填表基础要求”, 并符合以下要求:
1．本表用于明（暗）渠工程外观质量评定。其它同表0.2.2说明。
2.外观质量评定标准
项次
项 目
检验、 检测内容
质量标准
1
外部尺寸
1）上口宽、 底宽
许可偏差: ±1/200设计值
2）渠顶宽
±3cm
2
轮廓线顺直
1）渠顶边线
2）渠底边线
3）其她部位
用15m长拉线连续测量, 其最大凹凸不超出3cm/15m
3
表面平整度
1）混凝土面、 砂浆抹面、 混凝土预制块
用2m直尺检测, 小于1cm/2m
2)浆砌石（料石、 块石、 石板）
用2m直尺检测, 小于2cm/2m
3）干砌石
用2m直尺检测, 小于3cm/2m
4）泥结石路面
用2m直尺检测, 小于3cm/2m
4
曲面与平面联结
外观质量评定组现场检验
一级: 圆滑过渡, 曲线流畅, 表面清洁, 无附着物
二级: 联结平顺, 曲线基础流畅, 表面清洁, 无附着物
三级: 联结基础平顺, 局部有折线, 表面无附着物
四级: 达不到三级标准者
5
扭面与平面联结
6
渠坡、 渠底衬砌
1）混凝土护面、 砂浆抹面
外观质量评定组现场检验
一级: 表面平整光洁, 无质量缺点;
二级: 表面平整, 无附着物, 无错台、 裂缝及蜂窝等质量缺点;
三级: 表面平整, 局部蜂窝、 麻面、 错台及裂缝等质量缺点面积小于5％, 且已处理合格;
四级: 达不到三级标准者
2)混凝土预制板（块）护面
外观质量评定组现场检验
一级: 完整、 砌缝整齐, 表面清洁、 平整;
二级: 完整、 砌缝整齐, 大面平整, 表面较清洁;
三级: 完整、 砌缝基础整齐, 大面平整, 表面基础清洁;
四级: 达不到三级标准者
3）浆砌石（含料石、 块石、 石板、 卵石）
外观质量评定组现场检验
一级: 石料外形尺寸一致, 勾缝平顺美观, 大面平整, 露头均匀, 排列整齐;
二级: 石料外形尺寸一致, 勾缝平顺, 大面平整, 露头较均匀, 排列较整齐;
三级: 石料外形尺寸基础一致, 勾缝平顺, 大面基础平整, 露头基础均匀;
四级: 达不到三级标准者
7
变形缝、 结构缝
外观质量评定组现场检验
一级: 缝宽均匀、 平顺, 充填材料饱满密实;
二级: 缝宽较均匀, 充填材料饱满密实;
三级: 缝宽基础均匀, 局部稍差, 充填材料基础饱满;
四级: 达不到三级标准者
8
渠顶路面及排水沟
外观质量评定组现场检验
一级: 路面平整, 宽度一致, 排水沟整齐通畅, 无倒坡;
二级: 路面平整, 宽度基础一致, 排水沟通畅, 无倒坡;
三级: 路面较平整, 宽度基础一致, 排水沟通畅;
四级: 达不到三级标准者
9
渠顶以上边坡
1）混凝土格栅护砌
外观质量评定组现场检验
一级: 网格摆放平稳、 整齐, 坡脚线为直线或规则曲线;
二级: 网格摆放平稳、 较整齐, 坡脚线基础为直线或规则曲线;
三级: 网格摆放平稳、 基础整齐, 局部稍差;
四级: 达不到三级标准者
2）砌石衬护边坡
外观质量评定组现场检验
一级: 砌石排列整齐、 平整、 美观;
二级: 砌石排列较整齐, 大面平整;
三级: 砌石面基础平整;
四级: 达不到三级标准者
10
戗台及排水沟
1） 戗台宽度
许可偏差: ±2cm
2） 排水沟宽度
许可偏差: ±1.5cm
3） 戗台边线顺直度
3cm/15m
11
沿渠小建筑物
外观质量评定组现场检验
一级: 外表平整、 清洁、 美观, 无缺点;
二级: 外表平整、 清洁, 无缺点;
三级: 外表基础平整、 较清洁、 表面缺点面积小于5％总面积;
四级: 达不到三级标准者
12
梯步
外观质量评定组现场检验
一级: 梯步高度均匀, 长度相同, 宽度一致, 表面清洁, 无缺点;
二级: 梯步高度均匀, 长度基础相同, 宽度一致, 表面清洁, 无缺点;
三级: 梯步高度均匀, 长度基础相同, 宽度基础一致, 表面较清洁, 有局部缺点;
四级: 达不到三级标准者
13
弃渣堆放
外观质量评定组现场检验
一级: 堆放位置正确, 稳定、 平整;
二级: 堆放位置正确, 稳定、 基础平整;
三级: 堆放位置基础正确, 稳定、 基础平整, 局部稍差;
四级: 达不到三级标准者
14
渠道绿化
1）植树
外观质量评定组现场检验
一级: 植树排列整齐、 美观, 全部成活, 无空白;
二级: 植树排列整齐, 成活率90％以上, 无空白;
三级: 植树排列基础整齐, 成活率70％以上, 有少许空白;
四级: 达不到三级标准者
2）草皮（种草）
外观质量评定组现场检验
一级: 草皮铺设（种植）均匀, 全部成活, 无空白;
二级: 草皮铺设（种植）均匀, 成活面积90％以上, 无空白;
三级: 草皮铺设（种植）基础均匀, 成活面积70％以上, 有少许空白;
四级: 达不到三级标准者
3)草方格（草格栅）
外观质量评定组现场检验
一级: 大面平整, 过渡自然, 网格规则整齐, 栽插均匀, 栽种植物成活率达80％以上;
二级: 大面较平整, 网格规则, 栽插较均匀, 栽种植物成活率达60％以上;
三级: 大面基础平整, 网格基础规则, 栽插基础均匀, 栽种植物成活率达50％以上;
四级: 达不到三级标准者
15
原状岩土面完整性
外观质量评定组现场检验
一级: 原状岩土面完整, 无扰动破坏;
二级: 原状岩土面完整, 局部有扰动, 无松动岩土;
三级: 原状岩土面基础完整, 松动岩土已处理;
四级: 达不到三级标准者
注: 项次14植树和草皮（种草）质量标准中“空白”指漏栽（种）面积。
水利水电工程
表0.2.4 明（暗）渠工程外观质量评定表
单位工程名称
施工单位
关键工程量
评定日期
项次
项 目
标准分
（分）
评定得分（分）
备 注
一级
100%
二级
90%
三级
70%
四级
0
1
外部尺寸
10
2
轮廓线顺直
10
3
表面平整度
10
4
曲面与平面联结
3
5
扭面与平面联结
3
6
渠坡渠底衬砌
10
7
变形缝、 结构缝
6
8
渠顶路面及排水沟
8
9
渠顶以上边坡
6
10
戗台及排水沟
5
11
沿渠小建筑物
5
12
梯步
3
13
弃渣堆放
5
14
渠道绿化
10
15
原状岩土面完整性
3
合 计
应得 分, 实得 分, 得分率 ％
外观质量评定组组员
单 位
单位名称
职 称
签 名
项目法人
监 理
设 计
施 工
运行管理
质量监督机构
核定意见:
核定人: （署名）, 加盖公章
年 月 日
表0.2.5 引水（渠道）建筑物工程外观质量评定表
填 表 说 明
填表时必需遵守“填表基础要求”, 并符合以下要求:
1．本表用于引水（渠道）建筑物工程外观质量评定。其它同表0.2.2说明。
2.外观质量评定标准
项次
项 目
检验内容
质量标准
1
外部尺寸
过流断面尺寸
许可偏差: ±1/200设计值
梁、 柱截面
许可偏差: ±0.5cm
墩墙宽度、 厚度
许可偏差: ±4cm
坡度m值
许可偏差: ±0.05
2
轮廓线
连续拉线测量
尺寸较大建筑物, 最大凹凸不超出2cm/10m; 较小建筑物, 最大凹凸不超出1cm/5m
3
表面平整度
1）混凝土面、 砂浆抹面、 混凝土预制块
用2m直尺检测, 小于1cm/2m
2)浆砌石（料石、 块石、 石板）
用2m直尺检测, 小于2cm/2m
3）干砌石
用2m直尺检测, 小于3cm/2m
4）饰面砖
用2m直尺检测, 小于0.5cm/2m
4
立面垂直度
墩墙
许可偏差: 1/200设计高, 且不超出2cm
柱
许可偏差: 1/500设计高, 且不超出2cm
5
大角方正
检测
±0.6°（用角度尺检测）
6
曲面与平面或扭面与平面联结
现场检验
一级: 圆滑过渡, 曲线流畅; 二级: 平顺联结, 曲线基础流畅; 三级: 联结不够平顺, 有显著折线;
四级: 未达成三级标准者
7
8
梯步
检测
高度偏差 ±1cm, 宽度偏差 ±1cm, 长度偏差 ±2cm
9
栏杆
现场检验、 检测
1.混凝土栏杆顺直度1.5cm/15m, 垂直度±1.0cm; 2、 金属栏杆顺直度1cm/15m; 垂直度±0.5cm; 漆面色泽均匀, 无起皱、 脱皮、 结疤及流淌现象
10
灯饰
现场
检验
一级: 排列顺直, 外形规则; 二级: 排列顺直, 外形基础规则; 三级: 排列基础顺直, 外形基础规则; 四级: 未达三级标准者
11
变形缝、 结构缝
一级: 缝面顺直, 宽度均匀, 填充材料饱满密实; 二级: 缝面顺直, 宽度基础均匀, 填充材料饱满; 三级: 缝面基础顺直, 宽度基础均匀, 填充材料基础饱满; 四级: 未达成三级标准者
12
砌体
一级: 砌体排列整齐、 露头均匀, 大面平整, 砌缝饱满密实, 缝面顺直, 宽度均匀; 二级: 砌体排列基础整齐、 露头基础均匀, 大面平整, 砌缝饱满密实, 缝面顺直, 宽度基础均匀; 三级: 砌体排列多处不整齐、 露头不够均匀, 大面基础平整, 砌缝基础饱满, 缝面基础顺直, 宽度基础均匀;
四级: 未达三级标准者
13
排水工程
一级: 排水沟轮廓顺直流畅, 宽度一致, 排水孔外形规则, 部署美观, 排水通畅; 二级: 排水沟轮廓顺直, 宽度基础一致, 排水孔外形规则, 排水通畅;
三级: 排水沟轮廓基础顺直, 宽度基础一致, 排水孔外形基础规则, 排水通畅;
四级: 未达三级标准者
14
建筑物表面
一级: 建筑物表面洁净无附着物; 二级: 建筑物表面附着物已清除, 但局部清除不根本; 三级: 表面附着物已清除80%, 无垃圾; 四级: 未达成三级标准者
15
混凝土表面
现场检验、 检测
一级: 混凝土表面无蜂窝、 麻面、 挂帘、 裙边、 错台、 局部凹凸及表面裂缝等缺点 ; 二级: 缺点面积之和≤3%总面积; 三级: 缺点总面积3%～5%总面积;
四级: 缺点总面积之和超出总面积5%并小于10％, 超出10％应视为质量缺点。
16
表面钢筋割除
现场检验
一级: 全部割除, 无显著凸出部分; 二级: 全部割除, 少部分显著凸出表面; 三级: 割除面积达成95%以上, 且未割除部分不影响建筑功效及安全;
四级: 割除面积＜95%者
注: 设计有具体要求者, 应符合设计要求。
17
水工金属结构外表面
一级: 焊缝均匀, 两侧飞渣清除洁净, 临时支撑割除洁净, 且打磨平整, 油漆均
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
