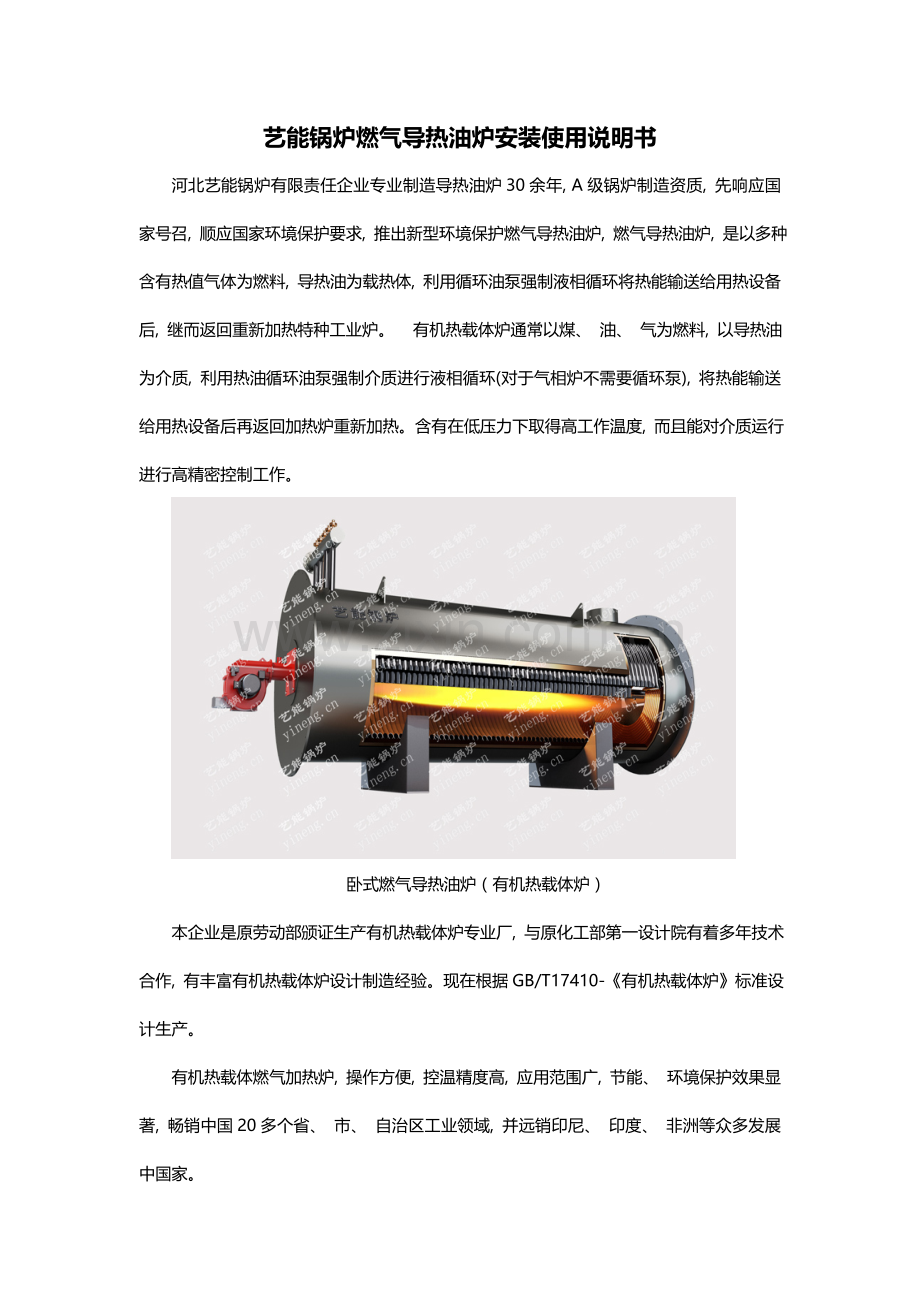

艺能锅炉燃气导热油炉安装使用说明书
河北艺能锅炉有限责任企业专业制造导热油炉30余年, A级锅炉制造资质, 先响应国家号召, 顺应国家环境保护要求, 推出新型环境保护燃气导热油炉, 燃气导热油炉, 是以多种含有热值气体为燃料, 导热油为载热体, 利用循环油泵强制液相循环将热能输送给用热设备后, 继而返回重新加热特种工业炉。　有机热载体炉通常以煤、 油、 气为燃料, 以导热油为介质, 利用热油循环油泵强制介质进行液相循环(对于气相炉不需要循环泵), 将热能输送给用热设备后再返回加热炉重新加热。含有在低压力下取得高工作温度, 而且能对介质运行进行高精密控制工作。

卧式燃气导热油炉（有机热载体炉）
本企业是原劳动部颁证生产有机热载体炉专业厂, 与原化工部第一设计院有着多年技术合作, 有丰富有机热载体炉设计制造经验。现在根据GB/T17410-《有机热载体炉》标准设计生产。
有机热载体燃气加热炉, 操作方便, 控温精度高, 应用范围广, 节能、 环境保护效果显著, 畅销中国20多个省、 市、 自治区工业领域, 并远销印尼、 印度、 非洲等众多发展中国家。
使用本设备除遵照说明书要求外, 还应遵照TSG G0001《锅炉安全技术监察规程》相关要求。
1.2产品特点:
①能在较低压力下, 取得较高工作温度。
②可进行稳定加热和正确温度调整。
③能自动进行燃烧过程检测、 调整和控制。
④含有完备运行控制和安全监测装置。
⑤在不一样工况条件下, 均能保持最好热效率。
⑥液相输送热能, 且在严寒地域不易冻结。
⑦可替换水资源贫缺地域以水为介质蒸汽锅炉供热, 闭路循环供热, 热利用效率较高。
1.3用途:
本系列导热油炉广泛应用于以下行业:
石油化学工业: 聚合、 熔融、 缩合、 蒸馏、 脱H2。
油脂工业: 脂及酸蒸馏、 油脂分解、 浓缩、 酯化、 真空脱臭、 高温蒸炒、 高级色拉油。
合成纤维工业: 聚合、 熔融、 纺丝、 延伸、 干燥。
纺织印染行业: 热定型、 热熔染色、 热熔轧光烘干、 高温拉幅、 浆纱。
塑料及橡胶行业: 热压、 热延、 硫化成型、 轧光喷射注机、 胶桨搅拌机、 传送带式烘干机、 螺杆挤压机。
造纸行业: 干燥、 波纹纸加工、 蛋托、 食品纸壳烘干、 轧光机、 辊筒。
木材行业: 多合板、 纤维板热压成型、 贴面板、 木材干燥、 汽蒸设备。
建材行业: 公路沥青加热、 石膏板烘干、 沥青混凝土加热、 混凝土构件养护、 干燥设备。
空调行业: 工业厂房, 民用及旅馆建筑采暖。
洗涤剂工业: 蒸煮锅炉、 高压釜、 喷雾洗涤塔、 传送带式烘干机、 脂肪分解设备蒸馏塔。
汽车工业: 隧道式烘房、 脱脂浴池、 磷酸盐处理设备。
电器设备工业: 轧光机、 压板机、 真空锅、 烘干机。

锅炉分解图
燃气导热油炉主机关键是指导热油炉锅炉本体, 有立式、 卧式两种, 选型关键是依据用户企业工地现场布局来决定。立式燃气导热油炉是关键为用户大大节省了占地空间, 同时在能效上也等同于卧式燃气导热油炉。同时还有整装锅炉又称快装锅炉, 是我们企业提供一项方便用户现场安装增值服务。整装锅炉是相对于传统散装锅炉来说, 传统散装锅炉在工厂生产完成后, 把锅炉本体和各个组件运到现场后再组装。而整装锅炉, 除基础组件外, 还包含底座和支架, 在出厂时, 各个组件已经和底座支架完成组装和固定, 在运到现场后, 只需要进行整体安置、 连接对外管道, 相对散装锅炉大大降低了施工现场安装时间, 同时还提升了锅炉安装质量。受限于运输体积, 此服务通常只适适用于热容量在300万大卡以下锅炉。整装锅炉关键特点: 结构紧凑, 占地面积小; 施工方便, 施工成本低; 安装质量高, 运行良好。
配套辅机: 整个加热炉系统关键由供热系统、 燃烧系统、 电器控制系统三大部分组成。供热系统辅机由膨胀槽、 储油槽、 热油循环泵、 注油泵、 油过滤器、 油气分离器等组成。燃烧系统辅机由燃气燃烧器（包含燃气阀组）、 防爆门、 烟囱等组成, 部分情况应用户要求, 还包含空气预热器、 引风机等设备。电器控制系统辅机由电器控制柜及各个测量元件等组成。
