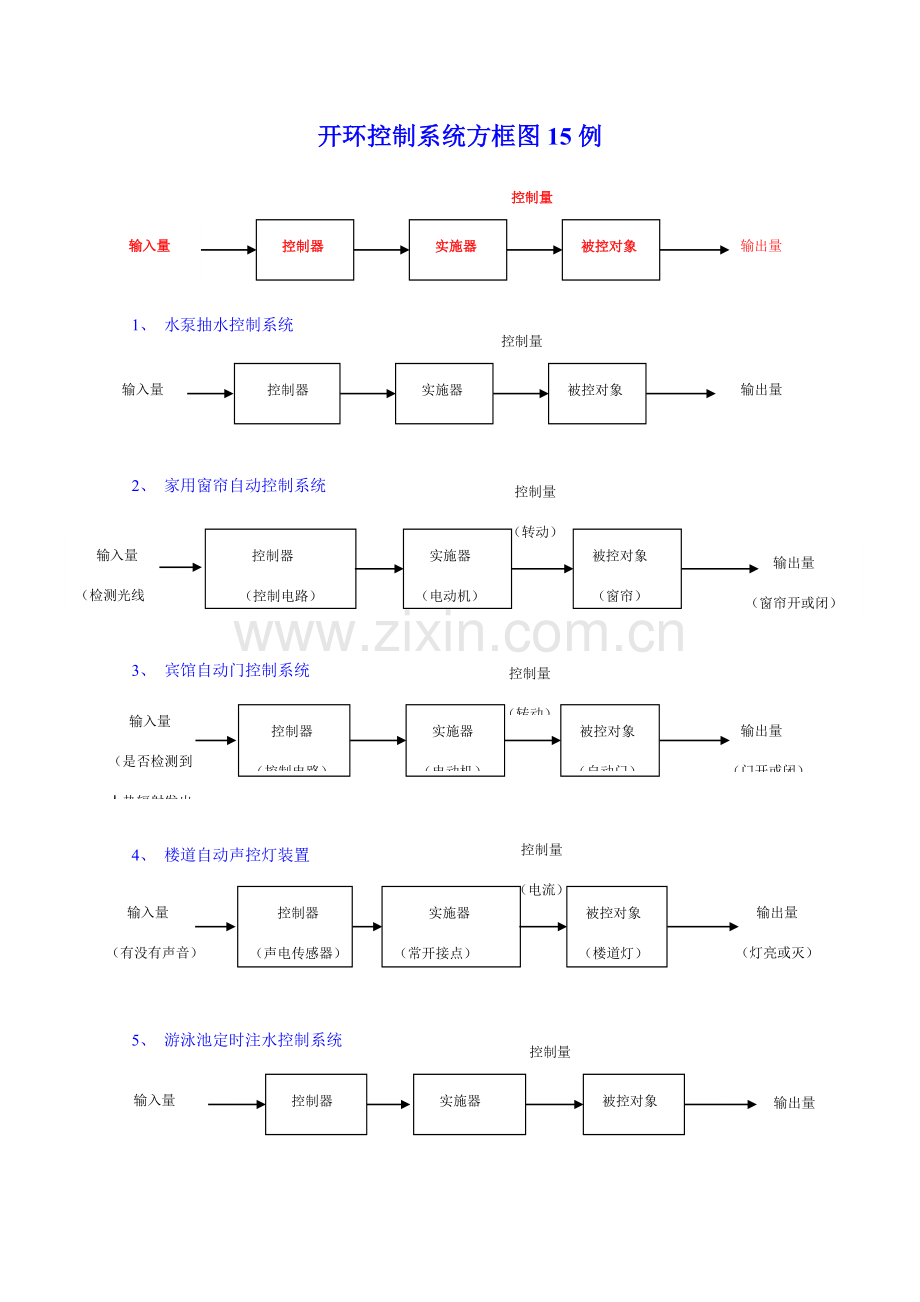

开环控制系统方框图15例 输入量 控制器 实施器 被控对象 输出量 控制量 输入量 (接通电源) 控制器 (电机) 实施器 (水泵) 被控对象 (水管) 输出量 (水管排出水) 控制量 (水流量) 1、 水泵抽水控制系统 输入量 (检测光线 亮或暗) 控制器 (控制电路) 实施器 (电动机) 被控对象 (窗帘) 输出量 (窗帘开或闭) 控制量 (转动) 2、 家用窗帘自动控制系统 输入量 (是否检测到人热辐射发出信号) 控制器 (控制电路) 实施器 (电动机) 被控对象 (自动门) 输出量 (门开或闭) 控制量 (转动) 3、 宾馆自动门控制系统 输入量 (有没有声音) 控制器 (声电传感器) 实施器 (常开接点) 被控对象 (楼道灯) 输出量 (灯亮或灭) 控制量 (电流) 4、 楼道自动声控灯装置 输入量 (设定注水时间) 控制器 (定时器) 实施器 (进水门阀) 被控对象 (游泳池) 输出量 (游泳池水位) 控制量 (水流量) 5、 游泳池定时注水控制系统 输入量 (音乐信号) 控制器 (声控装置) 实施器 (阀门) 被控对象 (喷嘴) 输出量 (喷水是否) 控制量 (喷水量) 6、 公园音乐喷泉自动控制系统 输入量 (定时时间) 控制器 (定时装置) 实施器 (电动机) 被控对象 (滑轮、 国旗) 输出量 (升旗速度) 控制量 (转动) 7、 自动升旗控制系统 也可了解为: 报警控制器发出电信号 输入量 (烟雾信号) 控制器 (感烟探测装置) 实施器 (报警控制器) 被控对象 (报警部件) 输出量 (报警信号) 控制量 (电流) 8、 宾馆火灾自动报警系统 输入量 (时间设定) 控制器 (电脑) 实施器 (拨号装置) 被控对象 (电话机) 输出量 (电话铃声) 控制量 (电流) 9、 宾馆自动叫醒服务系统 输入量 (人操纵动作) 控制器 (牵引线) 实施器 (线、 孔杠杆装置) 被控对象 (活动猴) 输出量 (猴动作或表情) 控制量 (活动量) 10、 活动猴控制系统 输入量 (开、 关) 控制器 (控制电路) 实施器 (实施气阀) 被控对象 (车门) 输出量 (车门开或关) 控制量 (压缩空气流向) 11、 公共汽车车门开关控制系统 输入量 (脚踏速度) 控制器 (踏脚板) 实施器 (机头) 被控对象 (缝纫机) 输出量 (缝纫速度) 控制量 (转速) 12、 家用缝纫机缝纫速度控制系统 输入量 (电信号) 控制器 (控制电路) 实施器 (电机等装置) 被控对象 (洗衣机) 输出量 (运行或停止) 控制量 (转动等) 13、 一般全自动洗衣机控制系统 14、 电吹风控制系统输入量 (设定档位) 控制器 (控制电路) 实施器 (风扇、 电热丝) 被控对象 (电吹风) 输出量 (风速、 温度) 控制量 (电压) 15、 一般电风扇控制系统 输入量 (设定档位) 控制器 (控制电路) 实施器 (电动机) 被控对象 (电风扇) 输出量 (风速) 控制量 (转速) 注: 开环控制方框图中括号()内内容为设计方框图时所必需写, 而括号外文字只是对括号内注解。 相关8注解: 火灾自动报警系统是由触发器件、 火灾警报装置以及含有其它辅助功效装置组成火灾报警系统。它能够在火灾早期, 将燃烧产生烟雾、 热量和光辐射等物理量, 经过感温、 感烟和感光等火灾探测器变成电信号, 传输到火灾报警控制器, 更为高级可开启对应防火灭火装置。
