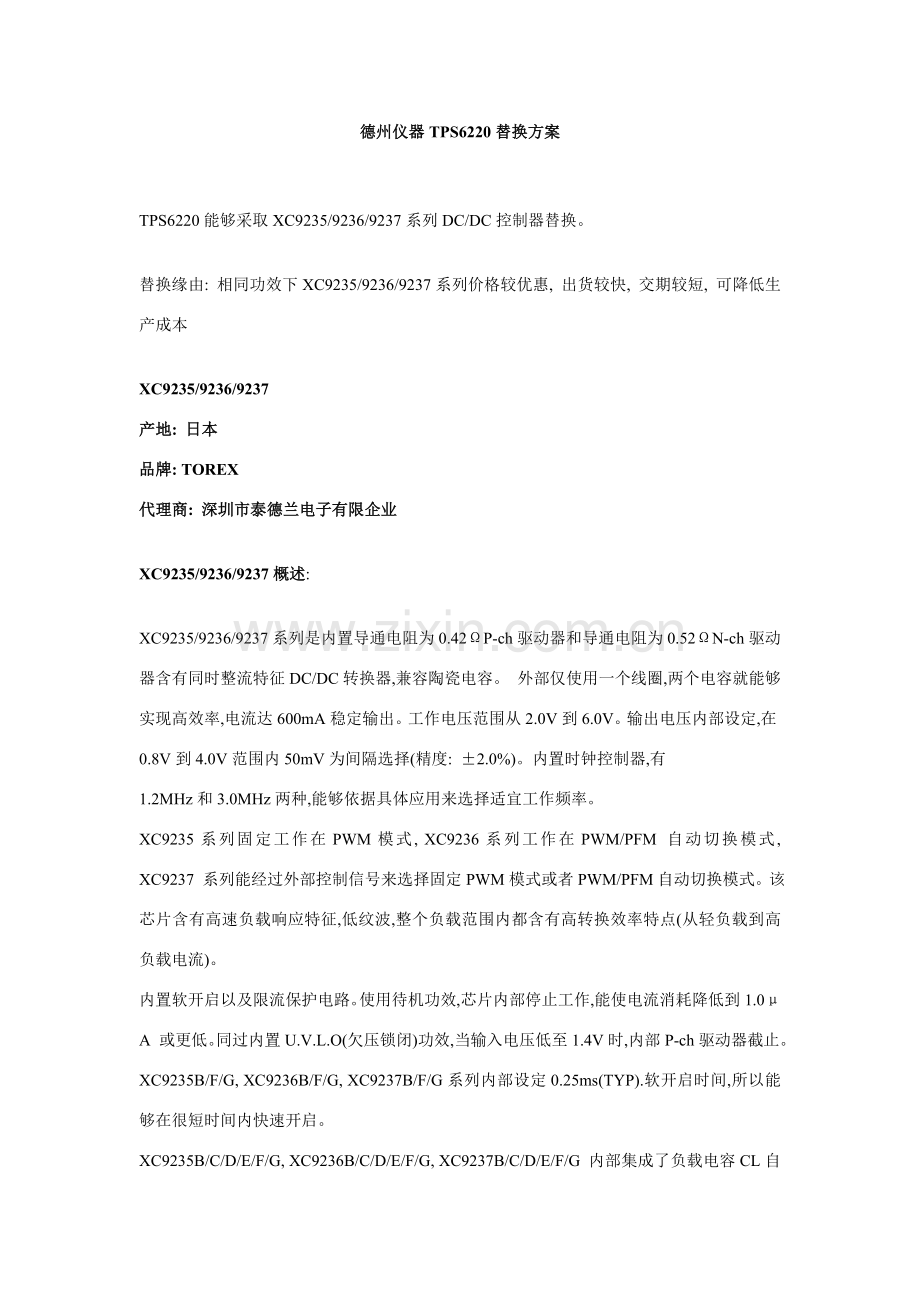

德州仪器TPS6220替换方案

TPS6220能够采取XC9235/9236/9237系列DC/DC控制器替换。

替换缘由: 相同功效下XC9235/9236/9237系列价格较优惠, 出货较快, 交期较短, 可降低生产成本

XC9235/9236/9237
产地: 日本
品牌: TOREX
代理商: 深圳市泰德兰电子有限企业

XC9235/9236/9237概述:

XC9235/9236/9237系列是内置导通电阻为0.42ΩP-ch驱动器和导通电阻为0.52ΩN-ch驱动器含有同时整流特征DC/DC转换器,兼容陶瓷电容。 外部仅使用一个线圈,两个电容就能够实现高效率,电流达600mA稳定输出。工作电压范围从2.0V到6.0V。输出电压内部设定,在0.8V到4.0V范围内50mV为间隔选择(精度: ±2.0%)。内置时钟控制器,有
1.2MHz和3.0MHz两种,能够依据具体应用来选择适宜工作频率。
XC9235系列固定工作在PWM模式, XC9236系列工作在PWM/PFM 自动切换模式, XC9237 系列能经过外部控制信号来选择固定PWM模式或者PWM/PFM自动切换模式。该芯片含有高速负载响应特征,低纹波,整个负载范围内都含有高转换效率特点(从轻负载到高负载电流)。
内置软开启以及限流保护电路。使用待机功效,芯片内部停止工作,能使电流消耗降低到1.0μA 或更低。同过内置U.V.L.O(欠压锁闭)功效,当输入电压低至1.4V时,内部P-ch驱动器截止。
XC9235B/F/G, XC9236B/F/G, XC9237B/F/G系列内部设定0.25ms(TYP).软开启时间,所以能够在很短时间内快速开启。
XC9235B/C/D/E/F/G, XC9236B/C/D/E/F/G, XC9237B/C/D/E/F/G 内部集成了负载电容CL自放电功效,它能经过LX 和VSS引脚之间自动放电开关把负载电容上电荷释放。当设备进入待机模式,输出电压能够经过这个功效快速返回到VSS电平。
备有SOT-25(A/B/C系列)和USP-6C两种封装可供

XC9235/9236/9237系列特点:

输入电压范围 2.0V~6.0V (A/B/C 系列), 1.8V ~ 6.0V (D/E/F/G 系列)
输出电压范围 0.8V~4.0V
最大输出电流 600mA
振荡频率 1.2MHz, 3MHz
控制方法 固定PWM (XC9235)
(XC9236)
PWM/PFM外部切换 (XC9237)
封装 SOT-25(A/B/C系列), USP-6C,USP-6EL
CL高速自放电 B/C/D/E/F/G系列
高速软开启 B/F/G系列

XC9235/9236/9237系列应用范围:

移动电话
智能电话
蓝牙耳机
掌上电脑
移动互联网设备
便携式游戏机
数码相机
摄像机
MP3播放器
便携式媒体播放器
笔记本电脑

XC9235/9236/9237系列电路图:

XC9235/9236/9237系列引脚配置:
