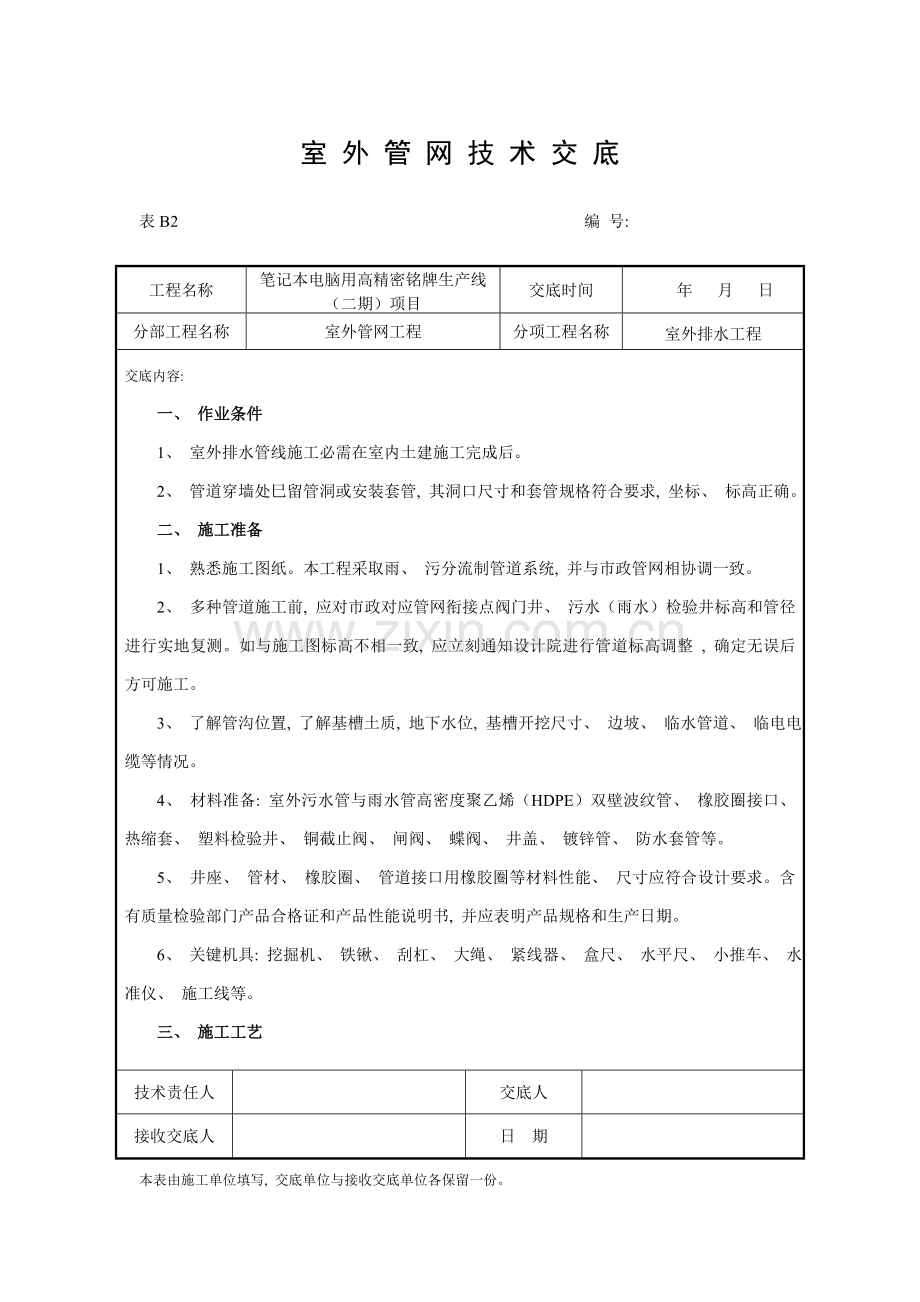

室 外 管 网 技 术 交 底
表B2 编 号:
工程名称
笔记本电脑用高精密铭牌生产线（二期）项目
交底时间
年 月 日
分部工程名称
室外管网工程
分项工程名称
室外排水工程
交底内容:
一、 作业条件
1、 室外排水管线施工必需在室内土建施工完成后。
2、 管道穿墙处巳留管洞或安装套管, 其洞口尺寸和套管规格符合要求, 坐标、 标高正确。
二、 施工准备
1、 熟悉施工图纸。本工程采取雨、 污分流制管道系统, 并与市政管网相协调一致。
2、 多种管道施工前, 应对市政对应管网衔接点阀门井、 污水（雨水）检验井标高和管径进行实地复测。如与施工图标高不相一致, 应立刻通知设计院进行管道标高调整 , 确定无误后方可施工。
3、 了解管沟位置, 了解基槽土质, 地下水位, 基槽开挖尺寸、 边坡、 临水管道、 临电电缆等情况。
4、 材料准备: 室外污水管与雨水管高密度聚乙烯（HDPE）双壁波纹管、 橡胶圈接口、 热缩套、 塑料检验井、 铜截止阀、 闸阀、 蝶阀、 井盖、 镀锌管、 防水套管等。
5、 井座、 管材、 橡胶圈、 管道接口用橡胶圈等材料性能、 尺寸应符合设计要求。含有质量检验部门产品合格证和产品性能说明书, 并应表明产品规格和生产日期。
6、 关键机具: 挖掘机、 铁锹、 刮杠、 大绳、 紧线器、 盒尺、 水平尺、 小推车、 水准仪、 施工线等。
三、 施工工艺

技术责任人

交底人

接收交底人

日 期

本表由施工单位填写, 交底单位与接收交底单位各保留一份。

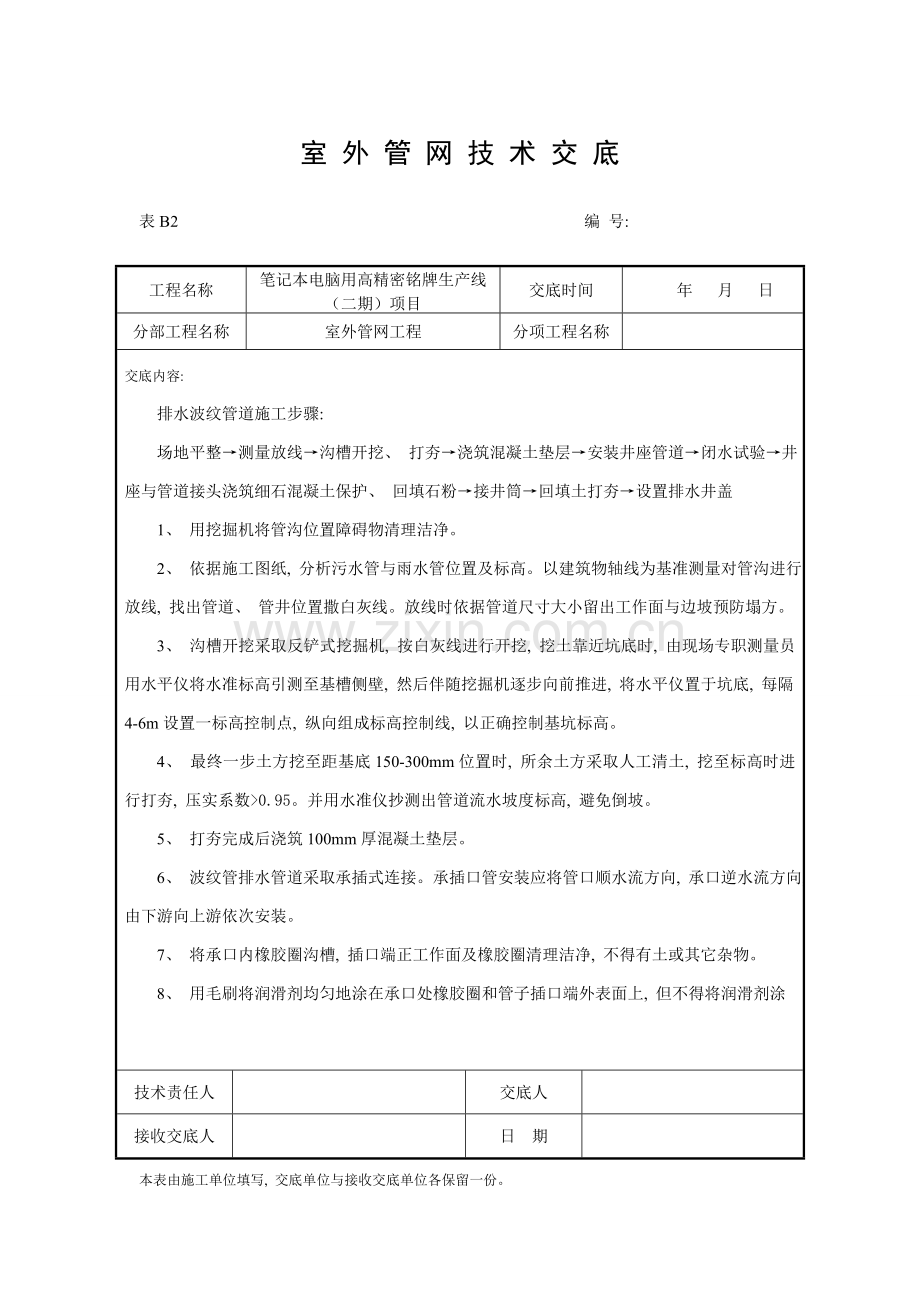

室 外 管 网 技 术 交 底
表B2 编 号:
工程名称
笔记本电脑用高精密铭牌生产线（二期）项目
交底时间
年 月 日
分部工程名称
室外管网工程
分项工程名称

交底内容:
排水波纹管道施工步骤:
场地平整→测量放线→沟槽开挖、 打夯→浇筑混凝土垫层→安装井座管道→闭水试验→井座与管道接头浇筑细石混凝土保护、 回填石粉→接井筒→回填土打夯→设置排水井盖
1、 用挖掘机将管沟位置障碍物清理洁净。
2、 依据施工图纸, 分析污水管与雨水管位置及标高。以建筑物轴线为基准测量对管沟进行放线, 找出管道、 管井位置撒白灰线。放线时依据管道尺寸大小留出工作面与边坡预防塌方。
3、 沟槽开挖采取反铲式挖掘机, 按白灰线进行开挖, 挖土靠近坑底时, 由现场专职测量员用水平仪将水准标高引测至基槽侧壁, 然后伴随挖掘机逐步向前推进, 将水平仪置于坑底, 每隔4-6m设置一标高控制点, 纵向组成标高控制线, 以正确控制基坑标高。
4、 最终一步土方挖至距基底150-300mm位置时, 所余土方采取人工清土, 挖至标高时进行打夯, 压实系数>0.95。并用水准仪抄测出管道流水坡度标高, 避免倒坡。
5、 打夯完成后浇筑100mm厚混凝土垫层。
6、 波纹管排水管道采取承插式连接。承插口管安装应将管口顺水流方向, 承口逆水流方向, 由下游向上游依次安装。
7、 将承口内橡胶圈沟槽, 插口端正工作面及橡胶圈清理洁净, 不得有土或其它杂物。
8、 用毛刷将润滑剂均匀地涂在承口处橡胶圈和管子插口端外表面上, 但不得将润滑剂涂

技术责任人

交底人

接收交底人

日 期

本表由施工单位填写, 交底单位与接收交底单位各保留一份。
室 外 管 网 技 术 交 底
表B2 编 号:
工程名称
笔记本电脑用高精密铭牌生产线（二期）项目
交底时间
年 月 日
分部工程名称
室外管网工程
分项工程名称

交底内容:
到承口橡胶圈沟槽内; 润滑剂严禁使用黄油或其它油类。
9、 管道连接时将橡胶圈正确安装在橡胶圈沟槽中, 不得装反或扭曲, 为了预防漏水, 可套两个橡胶圈。 管道连接时, 测量承口深度, 在插口管子上做好标识, 必需用紧线器连接。
10、 排水管道坡度必需符合设计要求, 严禁无坡或倒坡。 管道埋设前必需做灌水试验和通水试验, 排水应通畅, 无堵塞, 管接口无渗漏。
11、 检验方法: 按排水检验井分段试验, 试验水头应以试验段上游管顶加1m, 时间不少于30min, 逐段观察。
12、 闭水试验合格后, 管井与管道接头处浇筑细石混凝土保护层。
13、 接井筒至室外地坪标高, 在路面上井盖, 上表面应同路面相平, 无路面井盖应高出室外设计标高50mm。Pvc管道接至井筒上。
14、 管道回填土前, 采取石粉回填至管顶以上200mm处, 并压实, 再回填至设计标高并扎实。
15、 管槽回填时, 管顶上部500mm以内, 不得回填块石、 碎石砖和大土块。机械回填土时, 回填用机械不得在沟槽上行走。
16、 沟槽内回填土应分层扎实, 虚填厚度, 机械扎实小于300mm。
17、 管道接口处回填土应仔细扎实, 不得扰动管道接口。
18、 依据图纸设置雨水口与排水检验井。
技术责任人

交底人

接收交底人

日 期

本表由施工单位填写, 交底单位与接收交底单位各保留一份。
室 外 管 网 技 术 交 底
表B2 编 号:
工程名称
笔记本电脑用高精密铭牌生产线（二期）项目
交底时间
年 月 日
分部工程名称
室外管网工程
分项工程名称

交底内容:
四、 质量控制
1、 波纹管进场时管材要求外观一致, 内壁光滑平整, 管身不得有裂缝, 管口不得有破损、 裂口、 变形等缺点, 避免漏水。
2、 管道连接时必需将管道接头处杂物清理洁净。
3、 管道连接时用毛刷将润滑剂均匀地涂在承口处橡胶圈和管子插口端外表面上, 但不得将润滑剂涂到承口橡胶圈沟槽内; 润滑剂严禁使用黄油或其它油类。
4、 承口装嵌橡胶圈槽内不得涂上润滑剂, 预防在接口时将橡胶圈推出。
5、 管道坡度必需符合设计要求和施工规范要求。
许可偏差:
项次
项目
许可偏差（mm）
检验方法
1
坐标
埋地
100
拉线、 尺量
敷设在沟槽内
50
2
标高
埋地
±20
用水平仪、 拉线和尺量
敷设在沟槽内
±20
3
水平管道纵横向弯曲
每5m长
10
拉线、 尺量
全长（两井间）
30

技术责任人

交底人

接收交底人

日 期

本表由施工单位填写, 交底单位与接收交底单位各保留一份。
室 外 管 网 技 术 交 底
表B2 编 号:
工程名称
笔记本电脑用高精密铭牌生产线（二期）项目
交底时间
年 月 日
分部工程名称
室外管网工程
分项工程名称

交底内容:
五、 成品保护
1、 管道施工完成, 应立刻进行回填, 严禁晾沟。
2、 管道接头浇筑混凝土时与回填石粉时土建人员注意不要直接踩管道, 尤其是接头部位。
3、 石粉上部填土时管顶50cm范围内, 应采取人工夯填, 不可回填石块。
4、 接井筒测量标高时, 注意自然地坪坡度, 避免材料浪费。
5、 挖机回填土时, 井筒上口用木模板盖住, 预防进杂物。

技术责任人

交底人

接收交底人

日 期

本表由施工单位填写, 交底单位与接收交底单位各保留一份。
