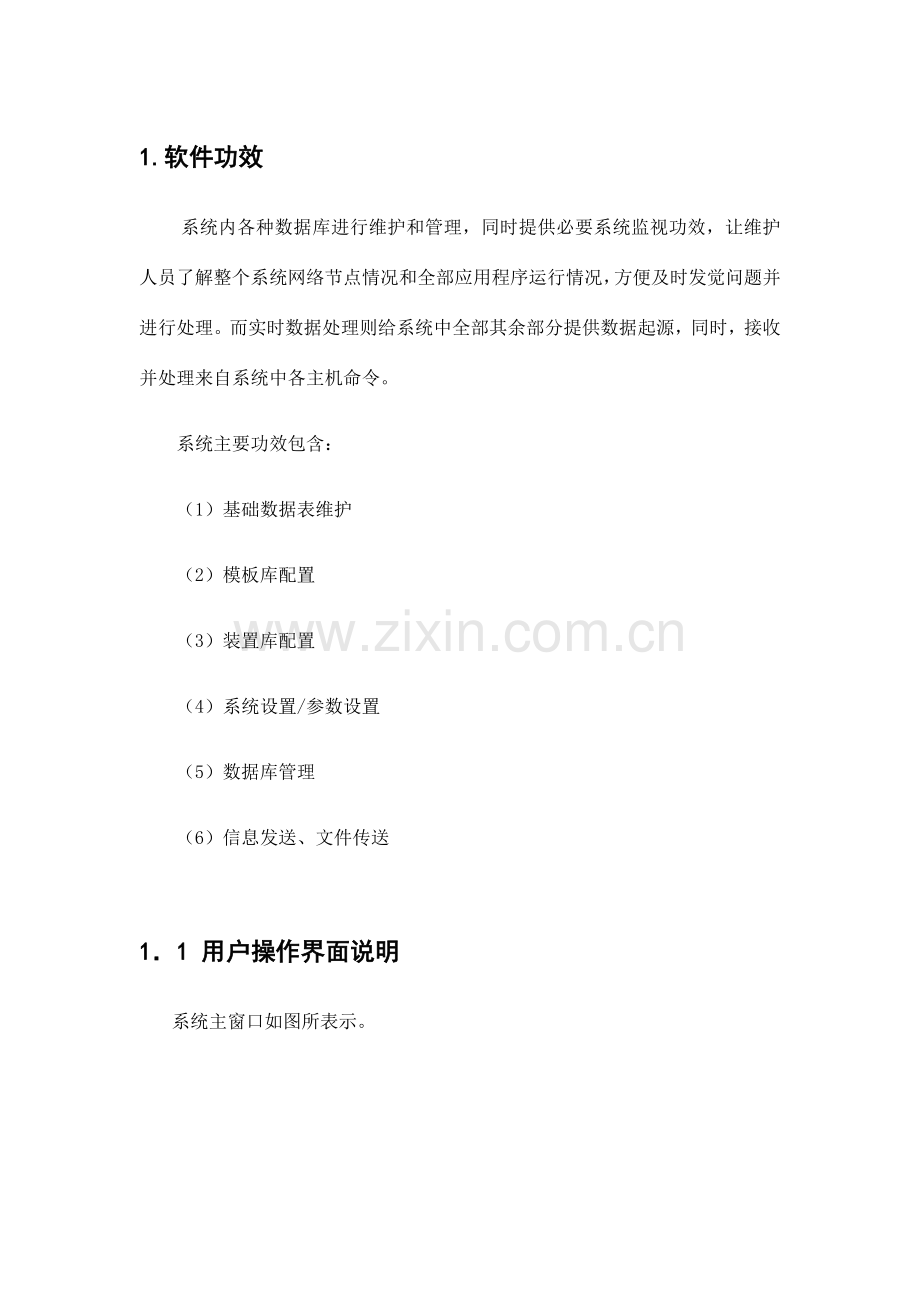

1.软件功效
系统内各种数据库进行维护和管理，同时提供必要系统监视功效，让维护人员了解整个系统网络节点情况和全部应用程序运行情况，方便及时发觉问题并进行处理。而实时数据处理则给系统中全部其余部分提供数据起源，同时，接收并处理来自系统中各主机命令。
系统主要功效包含：
（1）基础数据表维护
（2）模板库配置
（3）装置库配置
（4）系统设置/参数设置
（5）数据库管理
（6）信息发送、文件传送

1．1 用户操作界面说明
系统主窗口如图所表示。

上面是主菜单和工具栏，下面为功效子窗口。
主菜单包含有：“文件”、“基础数据表维护”、“模板库配置”、“装置库配置”、“系统设置”“数据库管理”和“帮助”七项。
工具条上快捷按钮与部分菜单菜单项相对应，如：基本库维护、模板库配置、装置库配置等等。除此以外，还有用于操作统计表工具条，我们将在下面详细介绍。
系统功效子窗口界面为“列表区”、“浏览区”和“编辑区”格调:
该类格调界面左方为“列表区”,通惯用树状层次结构显示一系列节点，点击节点前小加号，能够打开其下一层子节点，同时小加号变为小减号，再次点击各子节点又收缩至上一侧；
右上方为“浏览区”, 浏览区最上层显示当前打开数据统计表名称，名称下面是数据统计区；
右下方为“编辑区”，用于编辑统计。“浏览区”中用来显示与“列表区”当前选中节点关联相关统计，“编辑区” 用来显示数据表当前统计详细信息，同时，假如数据表处于统计修改或添加状态，能够在“编辑区”进行数据输入。
用户在“编辑区”进行数据输入时，假如输入框颜色为“白色”，表明在该框内能够输入数据；假如输入框颜色为“灰色”，表明该框内不能输入数据，由程序自行处理；另外假如输入框颜色为“灰色”，但后面紧跟着一按钮，这时通常可经过此按钮进行数据输入。以下列图中所表示“浏览”按钮。

状态栏：状态栏中显示了当前数据库连接情况以及当前用户名称和权限。从图能够看出：当地数据库连接正常，而异地数据库连接异常，当前用户为：沈鸿彦，且该用户具备可写权限，能够对数据库进行操作。

1.1.1系统主菜单

系统主菜单及其子菜单分别如图（a）和（b）所表示：

Ø 文件：
打印：打印当前数据表内容；
打印预览：预览数据表打印效果；
页面设置：设置页面打印效果；
退出：退出数据库维护系统；

Ø 基础数据表维护：维护系统基本数据表；
Ø 模板库配置：配置系统模板库；
Ø 装置库配置：
间隔定义表维护：配置所需间隔；
装置定义表维护：配置当前变电站所需保护测控装置；
按间隔\装置类型配置装置库：既显示间隔又显示该间隔所包含装置。

Ø 系统设置：系统信息维护；
Ø 数据库管理：
数据库备份：把当前运行数据库备份到磁盘上；
数据库还原：把磁盘上备份数据库还原，以代替当前数据库；
历史数据库备份：把当前历史数据库备份到磁盘上；
历史数据库还原：把磁盘上备份历史数据库还原，以代替当前历史数据库。

1.1.2.系统工具栏

对于系统程序中惯用功效，在主窗口工具栏中提供快捷按钮，可方便地操作。如图所表示。各种工具栏上按钮都有提醒信息，说明该按钮功效。当鼠标移动到某一按钮上方时，提醒信息就会出现。

Ø 基本库维护：对应于 “基础数据表维护”菜单功效；
Ø 模板库配置：对应于“模板库配置”菜单功效；
Ø 装置库配置：对应“按间隔/装置类型配置装置库”菜单功效；
Ø 系统库配置：对应“系统设置”菜单功效；
Ø 参数设置：打开系统参数设置对话框，设置系统参数；
Ø 信息发送：向本机传送数据库更新信息；
Ø 文件传送：向服务器传送数据库更新信息，假如有多个服务器则都传送；
Ø 注销用户：注销当前用户。

1.1.3.操作工具按钮

数据表中项，我们称之为统计。在数据系统数据库维护过程中表中，除利用系统菜单及工具栏对数据表进行操作外，还要利用统计工具条等对表中统计进行操作。系统提供了统计操作工具、统计打印工具和两组专用工具，分别用于统计编辑、修改、打印和维护。操作工具按钮正常时位于系统工具条下面，实际利用鼠标拖动其边缘即可出来一个简易对话框。祥见下面介绍。

（1） 统计操作工具条：以下列图所表示。

在大多数功效子窗口中，都有上图所表示“统计操作工具条”，其按钮图标采取标准数据库统计操作图标，从左至右依次是：
“首统计”，用来将第一条统计作为当前统计；
“前统计”，用来将当前统计前一条统计作为当前统计；
“后统计”，用来将当前统计后一条统计作为当前统计；
“尾统计”，用来将最终一条统计作为当前统计；
“添加统计”，用来在当前统计后添加一条统计；
“删除统计”，用来删除当前统计；
“保留统计”，用来保留当前修改或新添加统计；
“取消统计”，用来取消当前修改或新添加统计；
“打印”，用来打印当前网格内数据表统计；
“打印预览”，预览打印效果。
在通常情况下，当前窗口关联数据表处于“浏览”状态，用户不能进行数据输入。用户能够经过“首统计” 、“前统计” 、“后统计” 、“尾统计”等按钮进行统计浏览，也能够直接在网格上进行选择统计浏览。
当选择“添加统计”或者“编辑统计”按钮后，当前窗口关联数据表处于统计“添加”或者“编辑”（或称为“修改”）状态，此时用户能够在“编辑区”进行数据输入。
当前统计输入完成后，选择“保留统计”按钮能够将当前统计进行保留；选择“取消统计”按钮能够将针对当前统计输入或修改取消。
当选择“删除统计”按钮后，系统将当前统计进行删除

1．2 主要功效介绍
1.2.1.基础数据表维护

基础数据表是变电站内全部数据信息基础，它为系统正常运行所必需数据提供解释说明和选择内容。
菜单项“基础数据表维护”对应于工具栏“基本库维护”，主要包含下六个部分内容：

（1） 间隔类型表维护
（2） 特征类型表维护
（3） 历史存放模式表维护
（4） 字符串表维护
（5） 语音文件表维护
（6） 装置IP地址表维护

其界面以下列图所表示：

1.2.2.模板库配置

模板库是全部装置模板数据表总称。为方便用户使用，降低用户在建立装置信息表时输入工作量，为同一类型装置建立模板。创建装置时就能够先从模板进行复制，再依照实际现场需要配置装置和网关地址，作少许修改即可。
“模板库配置”主菜单与系统工具条上该项相对应，列表框中显示全部已经定义模板。其界面如图所表示：

1.2.3.装置库配置

装置库是全部装置数据表总称。它提供实际运行变电站系统内全部装置及其下属测点（也称信息元或信息点）基础信息，能够先从相关模板库中复制相关内容，再作少许修改即可，如图所表示。
工具条上“装置库配置”对应于菜单项“按间隔/装置类型配置装置库”，列表区中显示已经定义装置类型。

装置库配置包含：
（1） 间隔定义表维护
（2） 装置定义表维护
（3） 按间隔/装置类型配置装置库

1.2.4.系统设置

“系统设置”即工具栏中“系统库配置”，列表区中显示为“系统信息维护”，主要用来对变电站系统内全部应用程序关于信息，以及用户权限进行设置和维护。如图所表示。
系统设置包含：
（1）应用信息表维护
（2）用户权限表维护

1.2.5.参数设置

“参数设置”用于设置系统内主要参数，点击工具条上“参数设置”按钮，弹出 “系统设置”对话框，以下列图所表示。

参数设置包含：系统参数设置、峰谷时间设置、旁路代替、事故追忆配置、事故推画面配置、事故跳闸、五防配置、程控配置和小电流接地选线配置。
值得注意得是，参数设置对话框标题栏名称为“系统设置”，与上面菜单项“系统设置”名称相同，但二者实质是不一样。

1.2.6.数据库管理

数据库管理用来管理数据库和历史数据库。主要包含：备份数据库、还原数据库、备份历史数据库和还原历史数据库四种。
备份数据库：执行“数据库备份”，系统弹出“另存为”对话框，确定保留路径后，点击“保留”，将自动把当前数据库以cbz8000.bak为名备份到该路径下。

还原数据库：与备份数据库不一样是，还原数据库不允许选择还原路径，所以还原数据库时，必须先把待还原数据库拷贝到安装目录下data文件夹中即可。

备份历史数据库：历史数据库备份和数据库备份操作方法相同，不作祥述，请参考“备份数据库”。

还原历史数据库：历史数据库还原和数据库还原操作方法相同，不作祥述，请参考“还原数据库”。

2.1基础数据表维护

2.1.1.间隔类型表

“间隔类型表”为“装置库配置”－“间隔定义表维护”提供基础数据：“间隔定义表维护”中“间隔类型ID”引用就是“间隔类型表”中“间隔类型名称”。“间隔类型表”统计是系统固定设置，全部用户不能添加、修改或删除，只能浏览。

“间隔类型表”界面如图所表示。点击列表区“间隔类型表”，浏览区显示“间隔类型标识”和“间隔类型名称”。图中列出了全部三种间隔类型及其ID。分别是：

1：线路；
2：主设备；
3：其它。

2.1.2.特征类型表

“特征类型表”为模板库或者装置库中“遥测表”、“遥信表”、“遥脉表”和“遥控/遥调表”等数据表提供基础数据：上述数据表中“特征类型标识”引用就是“特征类型表”中“类型名称”。 “特征类型表”统计是系统固定设置，全部用户不能添加、修改或删除，只能浏览。
“特征类型表”界面如图所表示。

点击列表区“特征类型表”，浏览区显示“类型标识”、“类型名称”和“类型属性”。特征类型按属性分以下几类：
“YC”：遥测；
“YX”：遥信；
“YM”：遥脉；
“YK”：遥控；
“YT”： 遥调；
“YXK”：既是遥信又是遥控；

2.1.3.历史存放模式表维护

“历史存放模式表”为模板库或者装置库中 “遥测表”、“遥信表”和“遥脉表”等数据表提供基础数据：上述数据表中“历史存放模式标识”引用就是“历史存放模式表”中“存放模式标识”。 “历史存放模式表”统计是系统固定设置，全部用户不能添加、修改或删除，只能浏览。
“历史存放模式表”界面如图所表示。

点击列表区“历史存放模式表”，浏览区显示“存放模式标识”和“存放模式”。图中列出全部8种存放模式及其ID，分别是：
1： 不存
2： 1分钟
3： 2分钟
4： 5分钟
5： 10分钟
6： 15分钟
7： 30分钟
8： 60分钟

2.1.4.字符串表

“字符串表”为 “遥信模板表”和“遥信装置表”等数据表提供基础数据：“遥信模板表”和“遥信装置表”中“置位/复位时显示字符串”引用就是“字符串表”中“字符串标识”。一旦“字符串表”中“字符串标识”被上述数据表引用，则程序将禁止对应统计删除以及“字符串标识”内容修改，以免造成相关数据表关联统计无效。
“字符串表”界面如图所表示。

“字符串表”统计是系统固定设置，除具备“超级用户”权限用户以外任何用户只能浏览，不能添加、修改或删除。通常情况下“字符串表”统计是不需要进行修改，假如需要对“字符串表”统计进行调整，可由具备“超级用户”权限用户来完成统计添加、修改或删除操作。

Ø 添加字符串：点击“操作工具条”上“增加统计”按钮，则在编辑区出现待编辑统计。其中“字符串ID” 缺省为当前最大“字符串ID”加1，“字符串内容”为空。按实际情况修改“字符串ID”和“字符串内容”，然后点击“操作工具条”上“保留统计”按钮保留所添加统计，同时新字符串及其标识就会出现在浏览区。“字符串ID”必须为1－255之间整数。

Ø 修改字符串：在浏览区点击要修改字符串选项， 编辑区同时显示该选项，其中“字符串ID”区域为灰色不可编辑。修改字符串内容为所需内容后，点击“操作工具条”上“保留统计”按钮保留所修改统计，同时新字符串及其标识就会出现在浏览区。惯用字符串有: 合、分、投入、退出、动作、复归、远方、就地、未储能、异常、正常、无效、有效等等。

Ø 删除字符串：在浏览区选中要删除字符串选项，然后点击“操作工具条”上“删除统计”按钮，即可删除该字符串。

2.1.5.装置IP地址表

“装置IP地址表”为 “装置定义表”提供基础数据：“装置定义表”中“所属网关”ID引用就是“装置IP地址表”中“装置IP地址标识”。一旦“装置IP地址表”中“装置IP地址标识”被上述数据表引用，则程序将禁止对应统计删除以及“装置IP地址标识”内容修改，以免造成相关数据表关联统计无效。“装置IP地址表维护”窗口界面如图所表示。

基本数据表维护中，前面所述五个表统计都是系统固定设置，有能够经过具备超级用户权限用户来修改，有些则只能浏览而不能修改。即使能够修改之处，通常也都采取系统固定值。不过“装置IP地址表”是必须要添加修改。制作数据库之前要把全部网关IP地址（也就是装置IP地址）以及单双网配置都确定下来，然后把全部IP都添加到本表中。

2．2模板库配置

在模板库配置窗口列表区，列出了全部已定义保护测控装置模板名称（如：WXH-821、WMH-800等等）。每个模板下面分别是它们信元，包含： “遥测”、“遥信”、“遥脉”、“遥控／遥调”、“SOE”、“扇区号”等。如图所表示。

点击列表区“模板库”根节点，浏览区打开“模板表”统计，我们称之为“模板定义表”，此时默认选中表格第一行，即第一个模板；点击操作工具条“下一条统计”按钮，光标下移一行，选中表中下一行；同时编辑区也伴随浏览区内容改变而改变。假如直接点击列表区模板名称，则浏览区对应显示该节点。这时，用户能够在编辑区对“模板定义表”统计进行添加、修改和删除操作。

点击列表区某模板名称前小加号，即可展开该模板，同时显示其全部信元，点击任一信元，在浏览区就打开该信元量“信元模板表”。如鼠标点击WXH-821下“遥测”信元量，浏览区打开“遥测模板表”。这时，用户能够在编辑区对“遥测模板表”统计进行添加、修改和删除操作。

2.2.1.模板定义表维护

1、 增加新模板：
点击操作工具条上“增加统计”按钮，此时编辑区“模板标识”缺省为前最大“模板ID”加1，模板名称为：模板＋新模板ID号，版本号为空。按实际情况修改上述三项，然后点“保留”按钮，新增加模板就会出现在列表区。此时该模板信元模板表中无任何信息。

2、编辑模板：
在模板定义表中选中欲修改节点，此时编辑区显示该节点详细统计。其中“模板标识”为灰色，不可编辑。修改“模板名称”和“版本号”后，点击“保留”按钮，该模板信息就被修改了。

3、模板复制：
选择待复制模板名称，点击“模板复制”按钮，系统自动添加一模板定义统计，如通常统计添加一样，在编辑区输入必要内容，模板定义统计保留后，程序将自动复制与待复制模板对应全部信元模板表统计（包含遥测、遥信、遥脉、遥控／遥调、SOE、扇区号等模板信元统计），同时“模板标识”也将自动改为刚才添加新模板模板标识。“模板复制”按钮只有在配置“模板定义表”统计时才有效。

4、模板导出：
选择待到出模板名称，点击“模板导出”按钮，系统弹出“另存为”对话框如图所表示。默认保留位置为：My Documents，文件名为数据库中模板名称。文件名和保留路径能够按要求更改，确定文件名和保留路径后，单击保留按钮保留。

5、 模板导入：

点击“模板导入”按钮，系统弹出图所表示“导入模板属性设置”窗口。

模板标识：确省为当前最大模板ID加1，能够修改只要不重复即可；
模板名称：确省为“模板+模板标识”，能够依照实际情况修改；
版本号：当前模板版本号，默认为1.0，能够依照实际情况修改
模板文件：选择磁盘上保留模板文件。点击右侧“…”按钮，系统弹出“打开”窗口供选取模板文件，如图所表示：

2.2.2.信元模板表维护

1遥测模板表配置

“遥测模板表”如图所表示：
