安全阀排放量计算书.doc

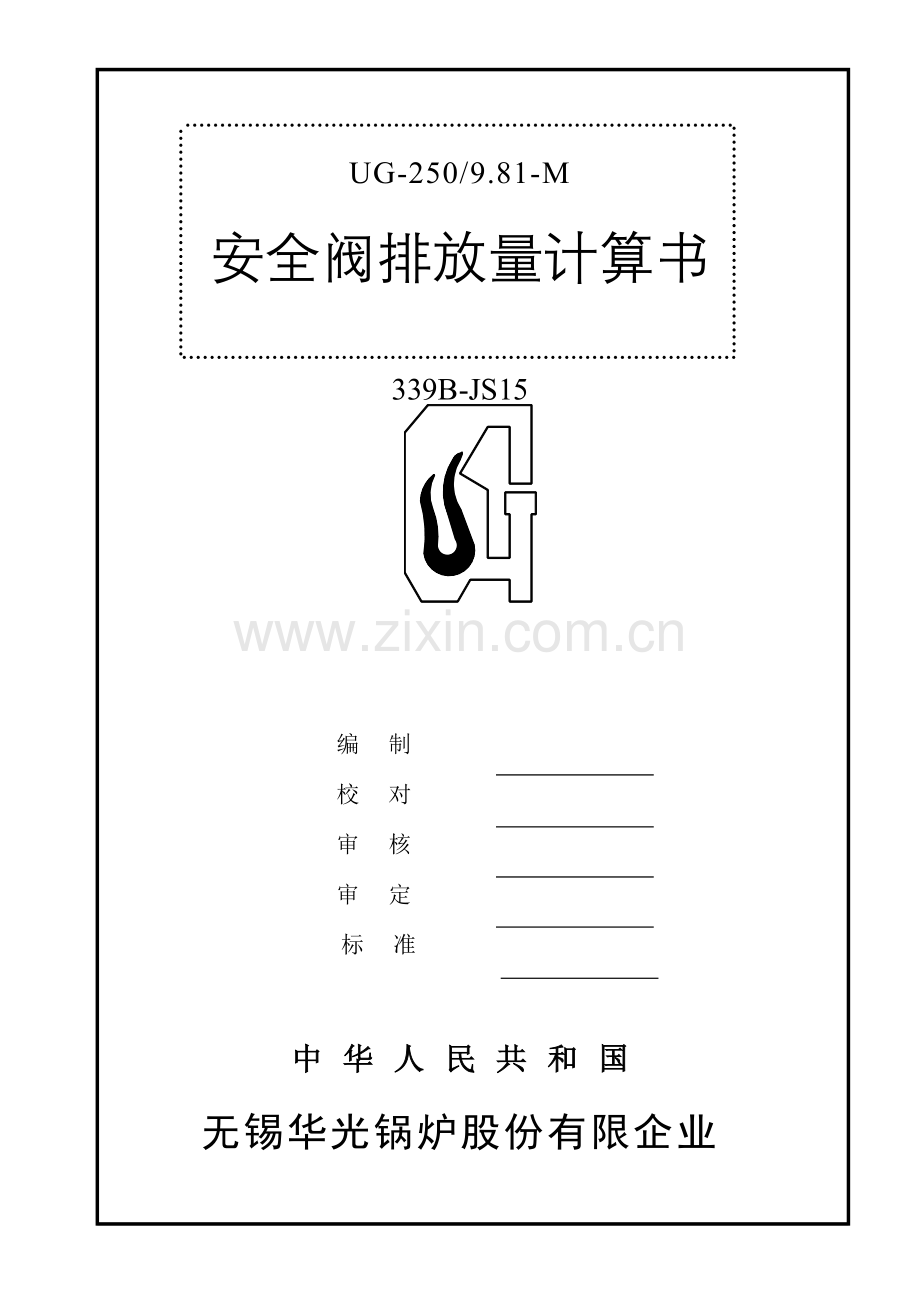

UG-250/9.81-M

安全阀排放量计算书

339B-JS15

编 制
校 对
审 核
审 定
标 准

中 华 人 民 共 和 国
无锡华光锅炉股份有限企业
（无锡锅炉厂）
年 3 月

无锡华光锅炉股份有限企业
（无锡锅炉厂）
UG-250/9.81-M
编号
339B-JS15
安全阀排放量计算书
共 3页
第1页

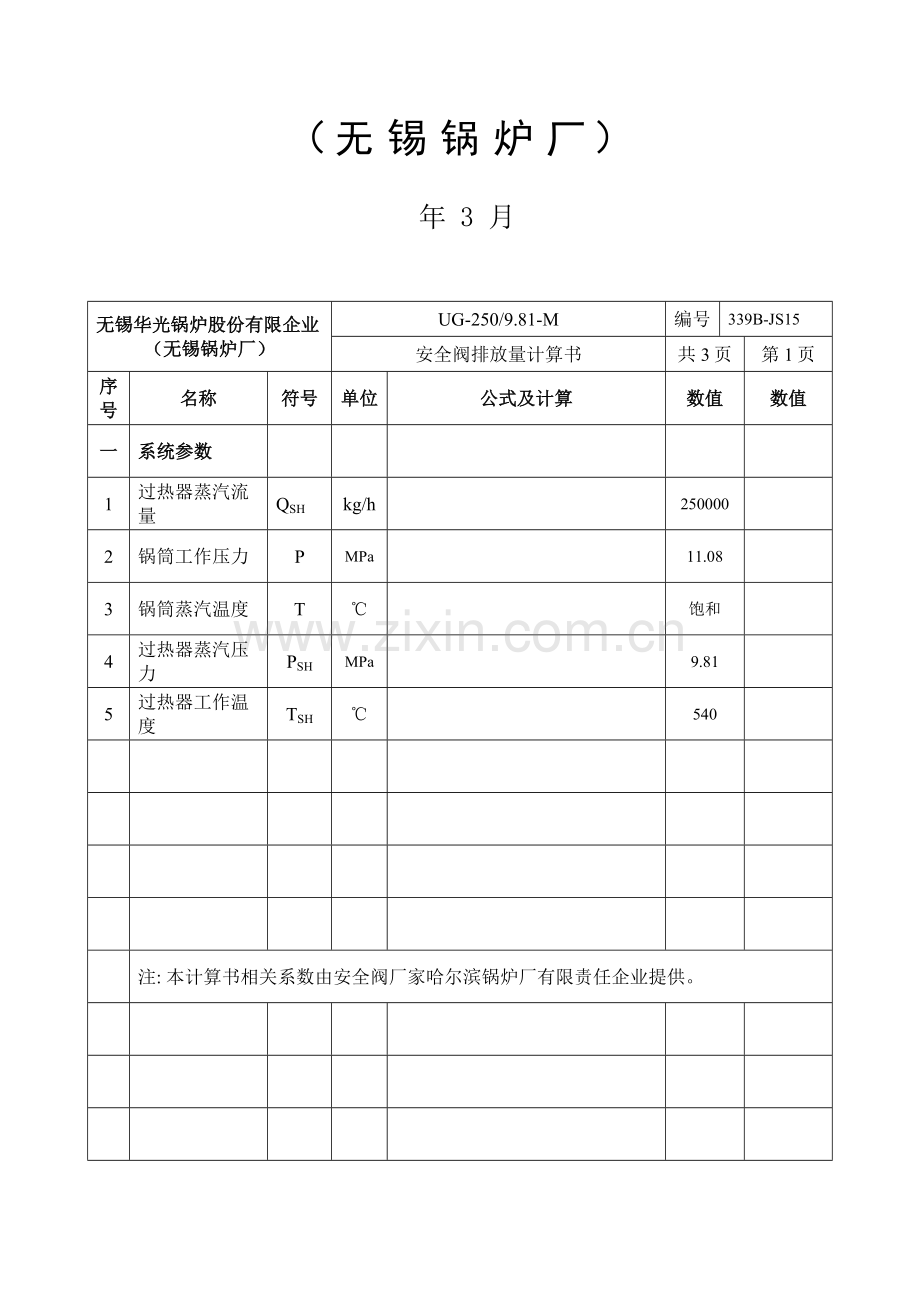

序号
名称
符号
单位
公式及计算
数值
数值
一
系统参数

1
过热器蒸汽流量
QSH
kg/h

250000

2
锅筒工作压力
P
MPa

11.08

3
锅筒蒸汽温度
T
℃

饱和

4
过热器蒸汽压力
PSH
MPa

9.81

5
过热器工作温度
TSH
℃

540

注: 本计算书相关系数由安全阀厂家哈尔滨锅炉厂有限责任企业提供。

无锡华光锅炉股份有限企业
（无锡锅炉厂）
UG-250/9.81-M
编号
339B-JS15
安全阀排放量计算书
共 3页
第2页
序号
名称
符号
单位
公式及计算
数值
数值
二
锅筒计算

选择型号: PAT-7414F, DN60A ; PN20全量型安全阀两只

1
安全阀喉部直径
dj
mm
厂家提供
43

2
安全阀流通面积
A
mm2
πdj2/4=π×432/4
1452.2

3
排放系数
K
/
厂家提供
0.975

4
蒸汽性质修正系数
C
/
饱和
1

5
锅筒工作压力
P1
MPa

11.08

6
第一只安全阀整定压力
Pset1
MPa
1.05×P1=1.05×11.08
11.64

7
排放量系数

/
厂家提供
1.011

8
第一只安全阀排放量
W1
Kg/h

0.5145*1452.2*(1.03*11.64*10.2+1)*0.975
*0.9*1*1.011
81721

9
第二只整定压力
Pset2
MPa
1.08×P1 =1.08×11.08
11.97

10
排放量系数

/
厂家提供
1.014

11
第二只安全阀排放量
W2
Kg/h

0.5145*1452.2*(1.03*11.97*10.2+1)*0.975
*0.9*1*1.014
84269

12
锅筒排放量
W汽
Kg/h
W1+W2
165990

13
主蒸汽流量
QSH
Kg/h

250000

14
锅筒安全阀占主蒸汽流量百分数
MCR
%
W汽 /QSH=165990/250000
66.4

无锡华光锅炉股份有限企业
（无锡锅炉厂）
UG-250/9.81-M
编号
339B-JS15
安全阀排放量计算书
共 3页
第3页
序号
名称
符号
单位
公式及计算
数值
数值
三
过热器:

选择型号: PAT-749F, DN60;Pw5410V全量型安全阀两只

1
安全阀喉部直径
d
mm
厂家提供
42

2
安全阀面积
A
mm2
πd2/4=π×422/4
1385.44

3
第一只安全阀整定压力
Pset1
MPa
1.05×PSH=1.05×9.81
10.3

4
蒸汽性质修正系数
C1

由Pset1查表得
0.7718

5
排放系数
K

厂家提供
0.975

6
排放量系数

/
厂家提供
0.9984

7
第一只安全阀排放量
W1
Kg/h

0.5145*1385.44*(1.03*10.3*10.2+1)*0.975
*0.9*0.7718*0.9984
52587

8
第二只安全阀整定压力
Pset2
MPa
1.08×PSH1=1.08×9.81
10.59

9
蒸汽性质修正系数
C2

由PP2查表得
0.7726

10
排放量系数

/
厂家提供
1.001

11
第二只安全阀排放量
W2
Kg/h

0.5145*1385.44*(1.03*10.59*10.2+1)*0.975
*0.9*0.7726*1.001
54253

12
过热器排放量
WSH
Kg/h
W1+W2
106840

13
主蒸汽流量
QSH
Kg/h

250000

14
过热器安全阀占主蒸汽流量百分数
MCR
%
(W1+W2)/QSH=106840/250000
42.73

15
安全阀总排量
W总
Kg/h
W汽+ WSH=106840+165990
272830
>250t/h
所以合格
