#4机组大修后部分性能考评试验
试验方法以及安全注意事项

七月

华电电力科学研究院
湖北华电襄阳发电有限企业

依据#4汽轮机通流改造后性能考评试验要求, #4机组168满负荷试验后应完成全部性能考评试验项目, 现在还有最大连续出力试验TMCR、 四阀全开工况试验（4VWO）、 夏季工况出力试验（TRL）、 高加切除出力试验还未进行, 依据企业安排计划于7月7日完成全部试验, 为确保机组安全并立刻完成试验, 特制订本试验方案以及安全注意事项。
此四项考评试验工况试验方法以本文为准。
试验组织机构见《湖北华电襄阳发电有限企业 4号汽轮机通流改造后性能试验方案》。

一、 试验前系统隔离
为确保试验顺利进行, 运行部应根据《湖北华电襄阳发电有限企业 4号汽轮机通流改造后性能试验方案》隔离清单要求在试验前做好系统隔离工作。

二、 最大连续出力试验TMCR
1、 试验方法
#4机组为次序阀运行, 保持#1、 2、 4高调门全开, #3高调门维持在80%, 机组负荷调整到340MW（机组主汽压力以满足负荷为前提, 不需要维持额定压力）主再热汽温维持设计值, 各运行参数不超出运行限值, 稳定运行1小时。
2、 安全注意事项
1）注意监视汽机缸温温差不超出50℃, 汽轮机胀差小于报警值, 轴向位移、 轴振无异常波动。
2）主机推力瓦温不得大于95℃, 支持轴承合金温度不得高于100℃。出现异常情况立刻汇报值长, 立刻终止试验。
3）加强监视高、 低加及各段抽汽运行, 汽轮机监视段压力不超限。
4）加强监视给水泵、 凝结水泵运行监视, 确保汽包水位、 除氧器水位正常。
5）加强A、 B小机推力瓦温度监视, 达成95℃立刻终止试验。
6）未尽事宜, 严格根据运行规程实施。

三、 4VWO工况试验
1、 试验方法
#4机组为次序阀运行, 调整主汽调阀到四阀全开（4VWO）, 负荷维持340MW稳定, 主汽压力由负荷决定, 主再热汽温维持设计值, 各运行参数不超出运行限值, 保持系统隔离, 维持稳定运行1小时。
2、 安全注意事项
1）注意监视汽机缸温温差不超出50℃, 汽轮机胀差小于报警值, 轴向位移、 轴振无异常波动。
2）主机推力瓦温不得大于95℃, 支持轴承合金温度不得高于100℃, 出现异常情况立刻汇报值长, 立刻终止试验。
3）加强监视高、 低加及各段抽汽运行, 汽轮机监视段压力不超限。
4）加强监视给水泵、 凝结水泵运行监视, 确保汽包水位、 除氧器水位正常。
5）加强A、 B小机推力瓦温度监视, 达成95℃立刻终止试验。
6）未尽事宜, 严格根据运行规程实施。

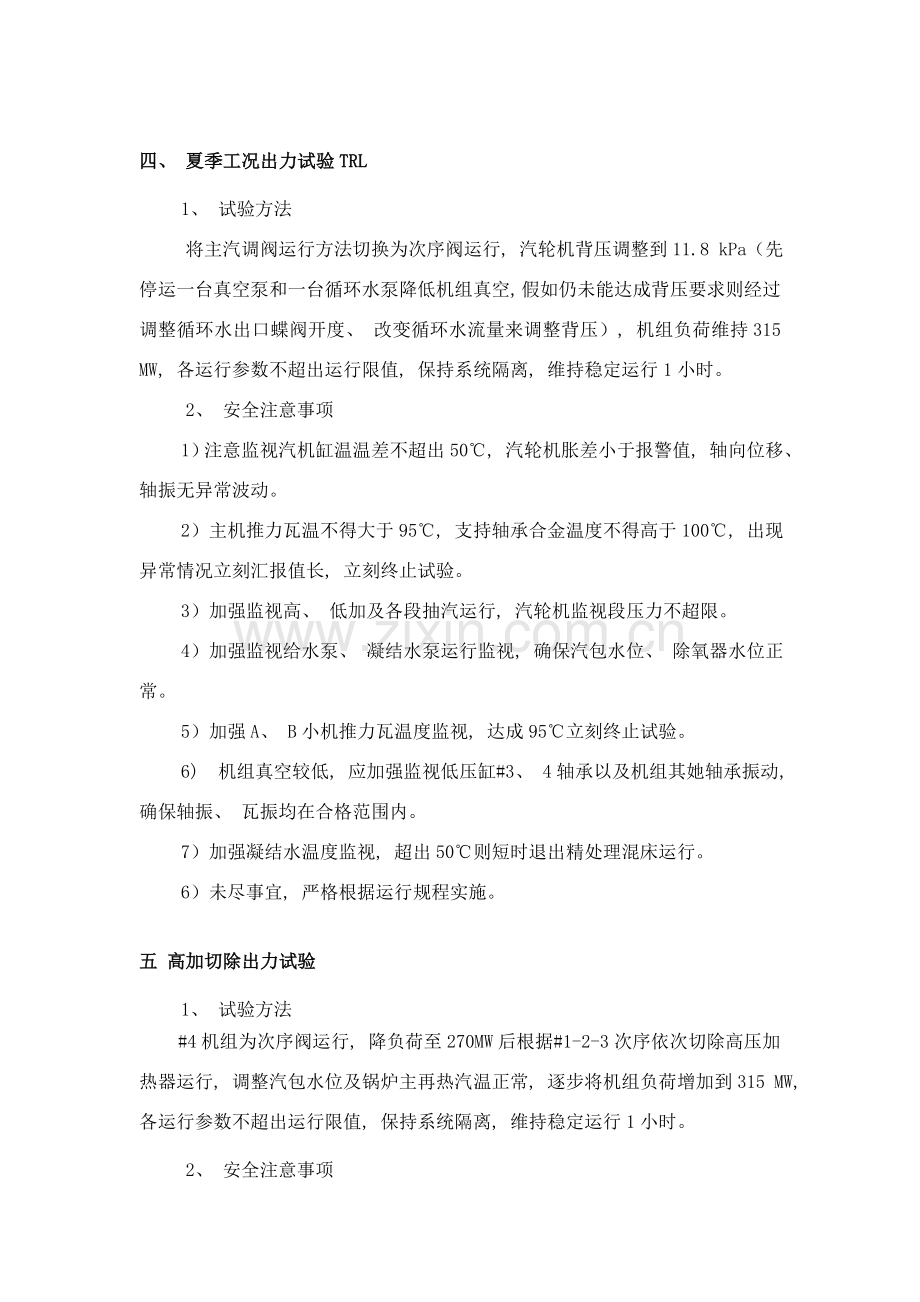

四、 夏季工况出力试验TRL
1、 试验方法
将主汽调阀运行方法切换为次序阀运行, 汽轮机背压调整到11.8 kPa（先停运一台真空泵和一台循环水泵降低机组真空, 假如仍未能达成背压要求则经过调整循环水出口蝶阀开度、 改变循环水流量来调整背压）, 机组负荷维持315 MW, 各运行参数不超出运行限值, 保持系统隔离, 维持稳定运行1小时。
2、 安全注意事项
1）注意监视汽机缸温温差不超出50℃, 汽轮机胀差小于报警值, 轴向位移、 轴振无异常波动。
2）主机推力瓦温不得大于95℃, 支持轴承合金温度不得高于100℃, 出现异常情况立刻汇报值长, 立刻终止试验。
3）加强监视高、 低加及各段抽汽运行, 汽轮机监视段压力不超限。
4）加强监视给水泵、 凝结水泵运行监视, 确保汽包水位、 除氧器水位正常。
5）加强A、 B小机推力瓦温度监视, 达成95℃立刻终止试验。
6) 机组真空较低, 应加强监视低压缸#3、 4轴承以及机组其她轴承振动, 确保轴振、 瓦振均在合格范围内。
7）加强凝结水温度监视, 超出50℃则短时退出精处理混床运行。
6）未尽事宜, 严格根据运行规程实施。

五 高加切除出力试验
1、 试验方法
#4机组为次序阀运行, 降负荷至270MW后根据#1-2-3次序依次切除高压加热器运行, 调整汽包水位及锅炉主再热汽温正常, 逐步将机组负荷增加到315 MW, 各运行参数不超出运行限值, 保持系统隔离, 维持稳定运行1小时。
2、 安全注意事项
1）锅炉加强主、 再热汽温调整, 维持主汽压力在16.7MPa, 若锅炉主再热汽温无法控制或锅炉受热面壁温达成报警值, 立刻终止试验, 降低机组负荷, 投入高加运行, 调整机组运行稳定。
2）主机推力瓦温不得大于95℃, 轴瓦温度不得高于100℃, 出现异常情况立刻汇报值长, 立刻终止试验。
3）注意监视汽机缸温温差不超出50℃, 汽轮机胀差小于报警值, 轴向位移、 轴振无异常波动。
4）加强监视高、 低加及各段抽汽运行, 汽轮机监视段压力不超限。
5）加强监视给水泵、 凝结水泵运行监视, 确保汽包水位、 除氧器水位正常。
6）加强A、 B小机推力瓦温度监视, 达成95℃立刻终止试验。
7）未尽事宜, 严格根据运行规程实施。
受热面壁温报警值温度
序号
受热面名称
单位
高加全切
1
低温过热器垂直
第一根出口管
℃
480
2
分隔屏过热器
第一根出口管
℃
505
3
后屏过热器
第一根出口管
℃
616.1
4
高过第一根出口管
℃
603.9
5
低再第一根出口管
℃
563.9
6
高再第一根出口管
℃
600

六、 试验完成恢复
试验完成后, 运行人员根据规程要求恢复隔离系统, 投入高加正常运行, 机组恢复正常运行方法。
额定工况各段回热抽汽参数、 流量汇总表
回热抽汽段号
1
2
3
4
5
6
7
8
回热抽汽器
JG3
JG2
JG1
CY
JD4
JD3
JD2
JD1
回热抽汽点
(第几级后)
7
10
14
17
18/24
19/25
20/26
21/27
回热抽汽压力(MPa)
5.809
3.794
1.664
0.892
0.499
0.274
0.138
0.060
回热抽汽温度℃
381.3
323.2
427.1
339.5
272.1
205.9
138.3
86.0
回热抽汽流量t/h
54.4
84.4
33.9
28.2
29.6
27.9
28.7
55.2
