电气设备装调培训计划电气自动化专业.doc

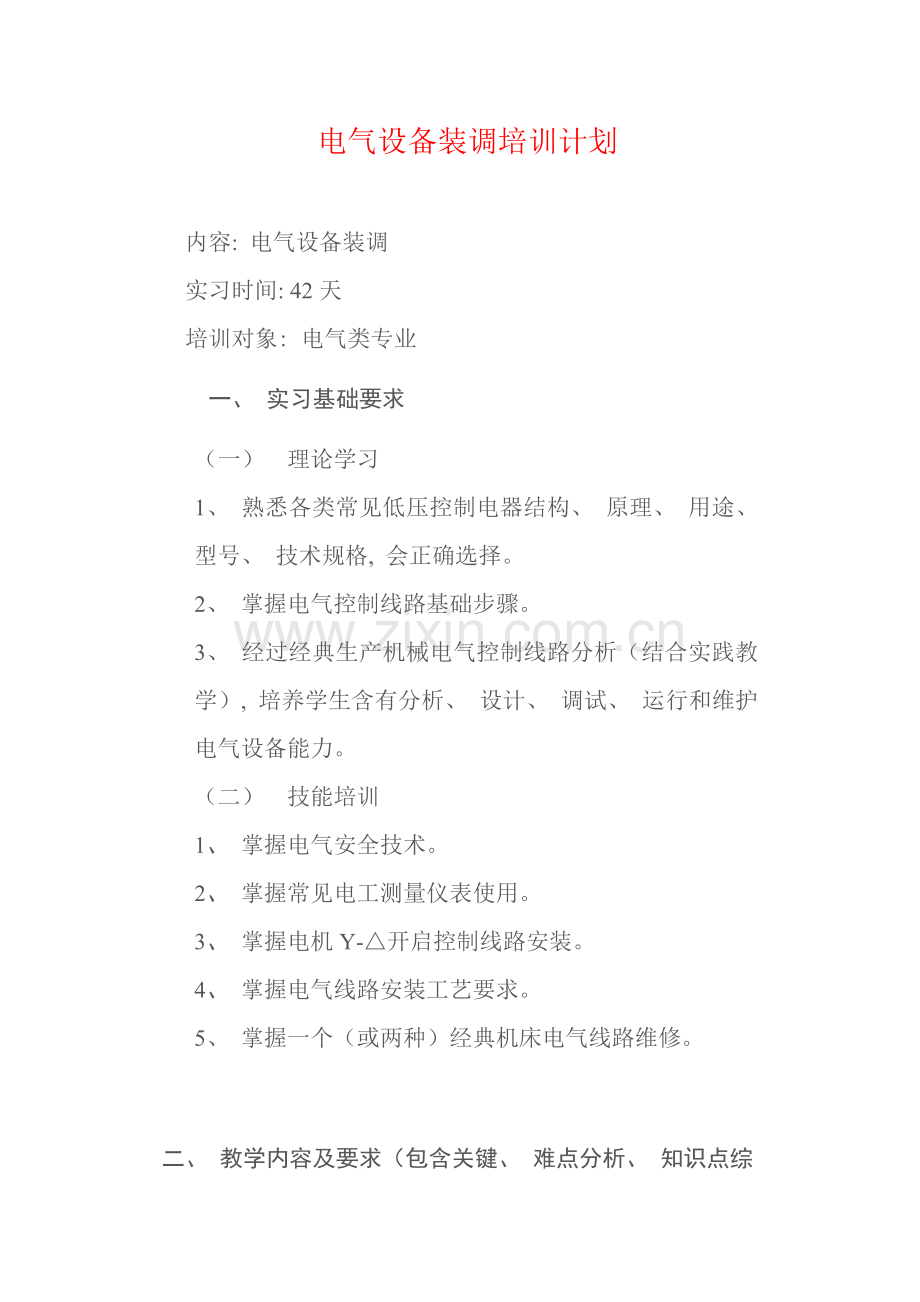

电气设备装调培训计划

内容: 电气设备装调
实习时间: 42天
培训对象: 电气类专业
一、 实习基础要求
（一）   理论学习
1、 熟悉各类常见低压控制电器结构、 原理、 用途、 型号、 技术规格, 会正确选择。
2、 掌握电气控制线路基础步骤。
3、 经过经典生产机械电气控制线路分析（结合实践教学）, 培养学生含有分析、 设计、 调试、 运行和维护电气设备能力。
（二）   技能培训
1、 掌握电气安全技术。
2、 掌握常见电工测量仪表使用。
3、 掌握电机Y-△开启控制线路安装。
4、 掌握电气线路安装工艺要求。
5、 掌握一个（或两种）经典机床电气线路维修。

二、 教学内容及要求（包含关键、 难点分析、 知识点综述, 按了解、 了解、 掌握三个层次分析各个知识点教学内容）

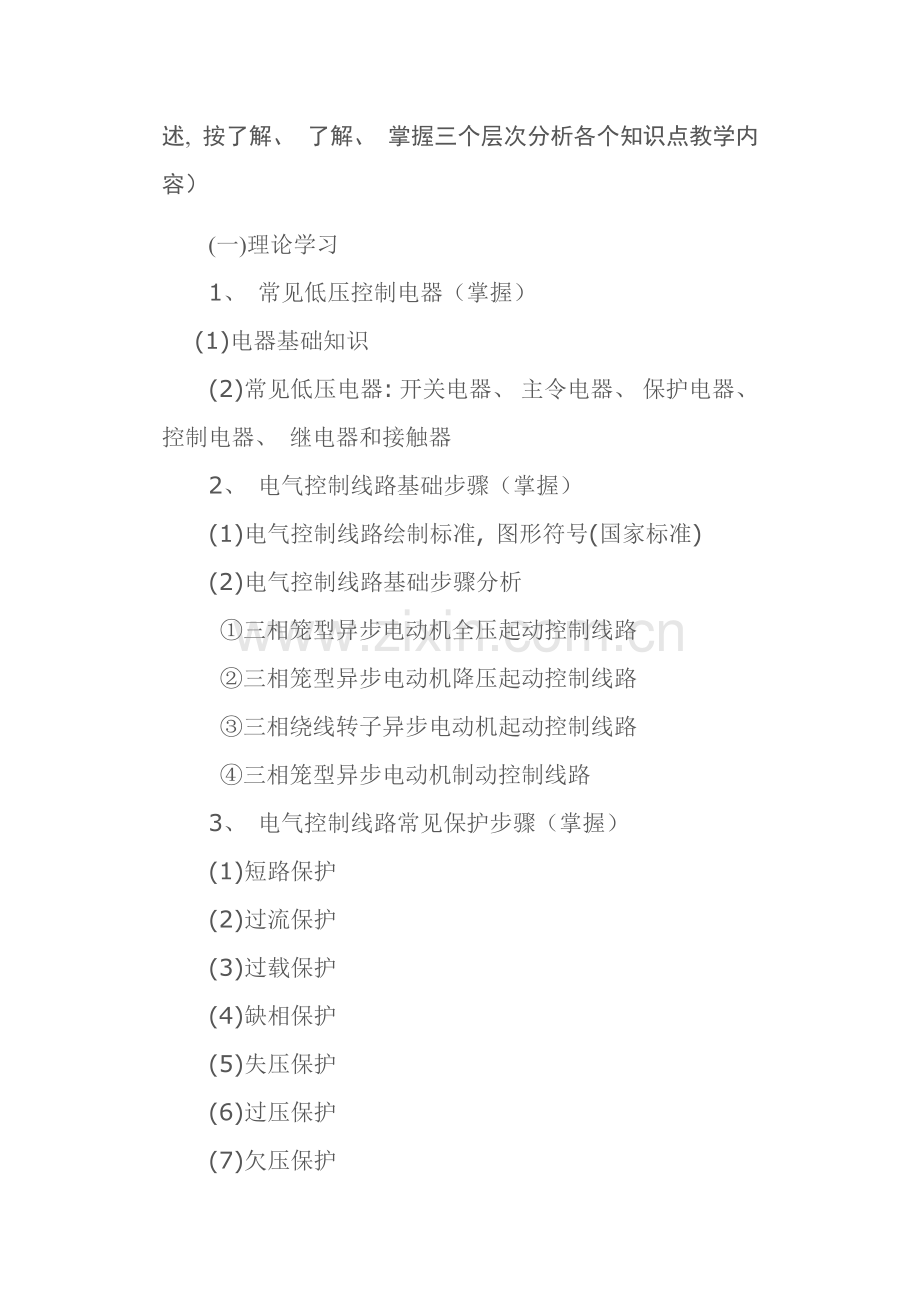

(一)理论学习
1、 常见低压控制电器（掌握）
(1)电器基础知识
(2)常见低压电器: 开关电器、 主令电器、 保护电器、 控制电器、 继电器和接触器
2、 电气控制线路基础步骤（掌握）
(1)电气控制线路绘制标准, 图形符号(国家标准)
(2)电气控制线路基础步骤分析
①三相笼型异步电动机全压起动控制线路
②三相笼型异步电动机降压起动控制线路
③三相绕线转子异步电动机起动控制线路
④三相笼型异步电动机制动控制线路
3、 电气控制线路常见保护步骤（掌握）
(1)短路保护
(2)过流保护
(3)过载保护
(4)缺相保护
(5)失压保护
(6)过压保护
(7)欠压保护
4、 经典生产机械电气控制线路分析（了解）
(1)电气控制线路分析基础内容及方法
(2)车床、 铣床、 摇臂钻床电气控制线路分析
(二) 技能培训
1、 了解安全用电意义, 掌握安全用电方法及电气消防知识。
2、 了解常见电工测量仪表工作原理和使用方法, 关键掌握万用表、 兆欧表及钳形电流表使用。
3、 掌握三相笼型异步电动机Y-△开启控制线路安装、 布线及工艺要求。
4、 熟悉一个（或两种）经典机床电气线路工作原理, 掌握Z3050钻床（或XW62铣床）电气线路故障检测和排除方法。
四、 培训考评
培训成绩关键从政治表现、 劳动态度与表现、 基础理论、 基础技能、 实习汇报编写质量等几方面考虑, 分优异、 良好、 中等、 及格、 不及格五等 。各级评分标准以下:
优异: 培训期间, 主动主动、 态度端正, 按期完成实习内容, 操作熟练、 规范、 标准, 独立拆装, 电机测试性能良好。服从统一管理, 主动配合老师工作。基础理论掌握扎实, 对考评问题回复流利, 实习汇报整齐、 清楚、 有条理。
良好: 培训期间, 主动主动、 态度端正, 按期完成实习内容, 操作较熟练、 规范, 不违章操作。能配合好指导老师统一管理, 对基础理论掌握很好, 回复问题较流利, 实习汇报质量较高。
中等: 培训期间, 较主动主动, 态度端正, 基础遵守实习规章制度, 按期完成实习内容, 操作基础规范、 合格, 拆装基础正确, 能配合统一管理。对实习内容基础掌握, 回复问题基础正确, 实习汇报较通顺、 有条理。
及格: 态度基础端正, 在老师及同学帮助下, 基础按期完成实习任务。, 基础理论掌握通常, 对考评内容掌握偏差, 经提醒方能回复部分问题。
不及格: 态度较差, 不能按期完成实习内容, 违章操作。对车间有破坏性行为。基础理论掌握较差, 拆装步骤有标准性错误, 对考评内容掌握极差, 经提醒后仍不能回复问题, 实习汇报内容缺损, 错误较多、 质量差。
对那些严重违反规章制度, 逃课、 旷课, 不服从统一管理, 实习内容不能掌握者, 取消实习资格。

三、 课时分配
第1、 2周: 理论学习
序号
内 容
天数
1
常见低压控制电器
2
2
电气控制线路基础步骤
3
3
经典生产机械电气控制线路分析
2
4
累计
6
第3--6周: 技能培训
序号
内 容
天数
1
常见电气元件检验, 电工基础技能训练
1
2
安装三相笼型异步电动机Y-△开启控制线路
4
3
电工基础技能测试
1
4
三相笼型异步电动机Y-△开启控制线路安装考评
2
5
熟悉Z3050钻床（或XW62铣床）电气线路模拟操作及万用表使用
2
6
机床电气线路故障检测和排除
5
7
理论考试
2
8
机床电气线路故障检测和排除能力考评
2
9
累计
10
