钢筋熔槽焊工艺标准.doc

上传人:w****g 文档编号:9511329 上传时间:2025-03-29 格式:DOC 页数:4 大小:53.04KB
下载 相关 举报

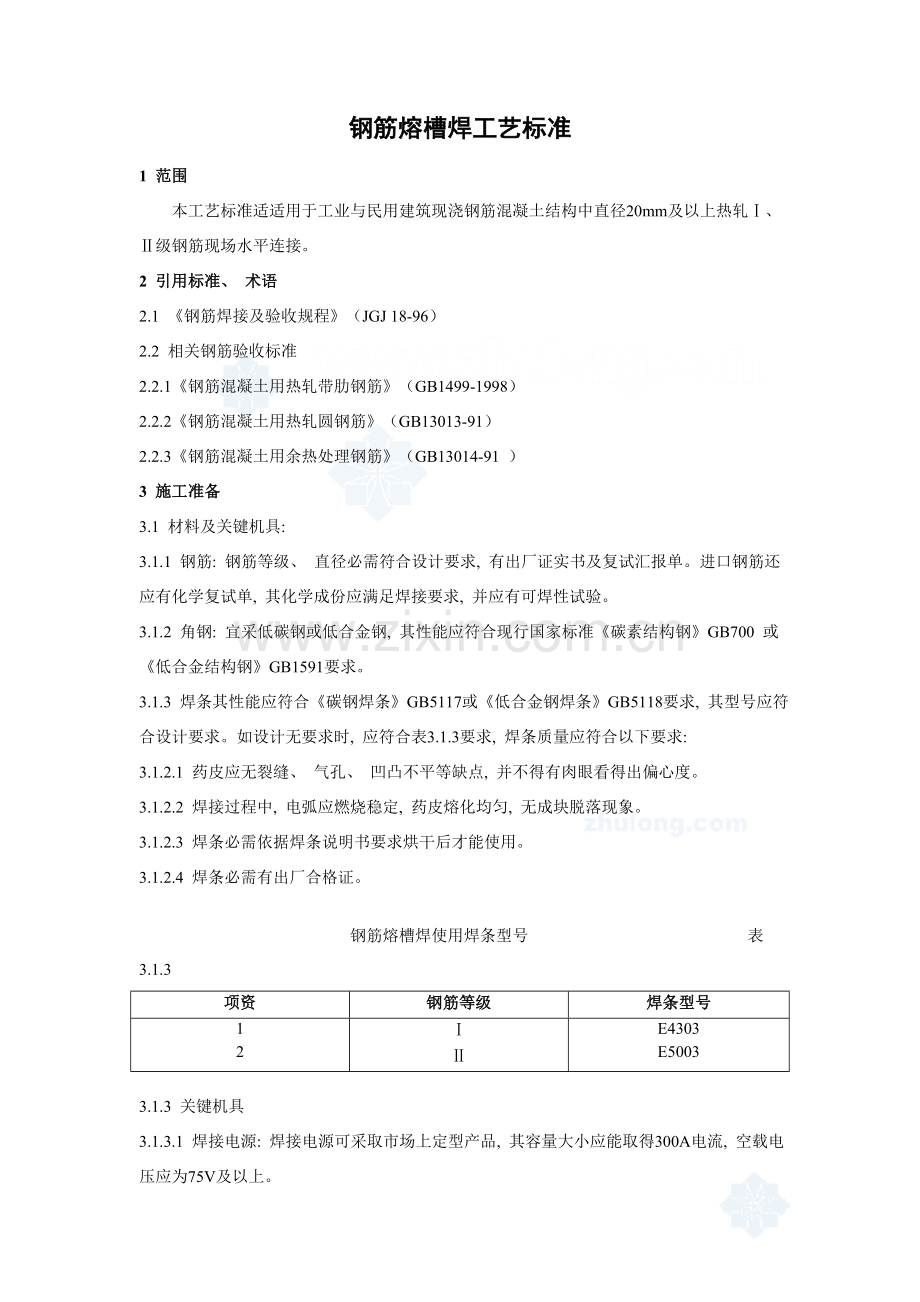

钢筋熔槽焊工艺标准.doc_第1页
第1页 / 共4页

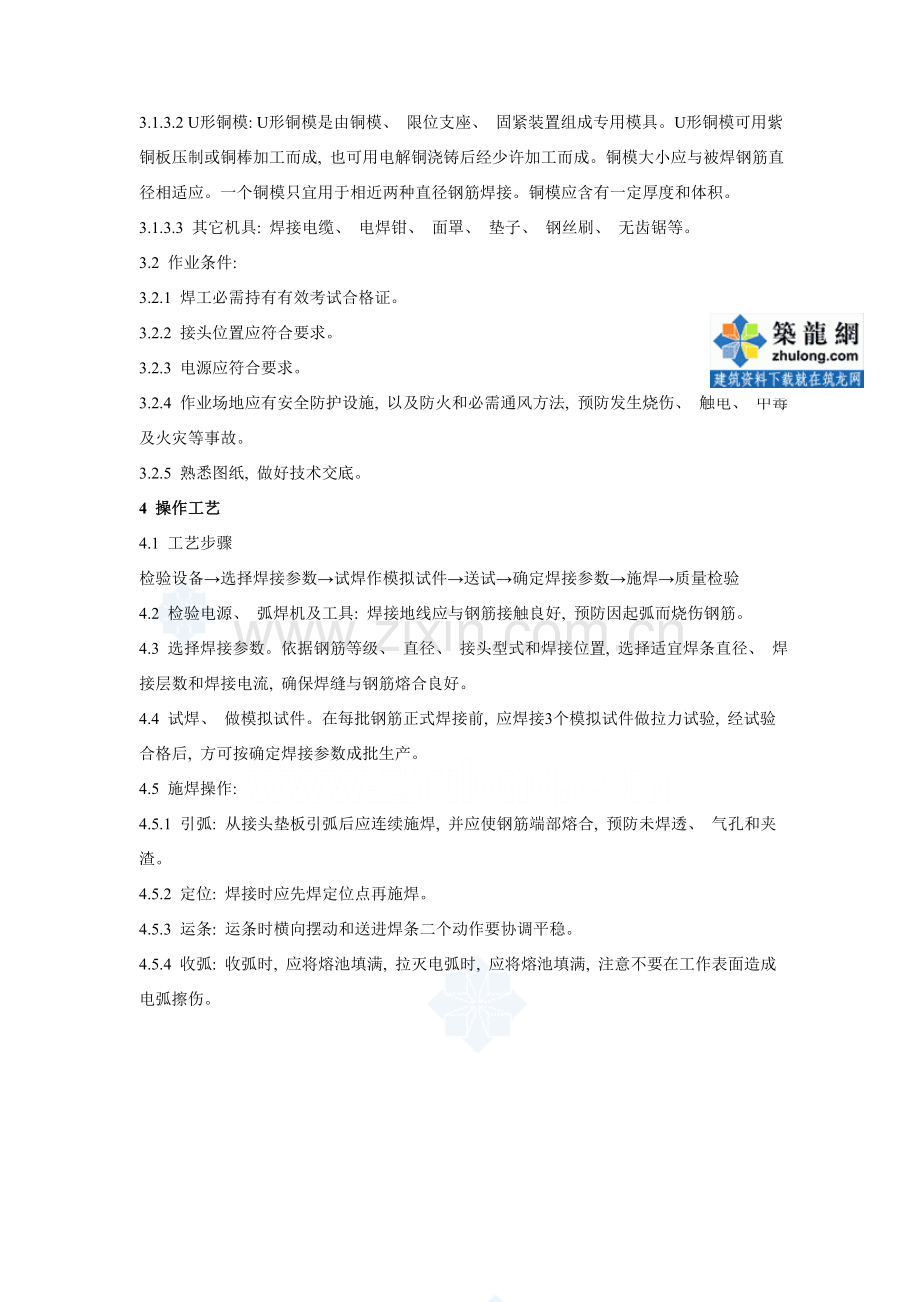

钢筋熔槽焊工艺标准.doc_第2页
第2页 / 共4页
点击查看更多>>
资源描述
钢筋熔槽焊工艺标准 1 范围 本工艺标准适适用于工业与民用建筑现浇钢筋混凝土结构中直径20mm及以上热轧Ⅰ、 Ⅱ级钢筋现场水平连接。 2 引用标准、 术语 2.1 《钢筋焊接及验收规程》(JGJ 18-96) 2.2 相关钢筋验收标准 2.2.1《钢筋混凝土用热轧带肋钢筋》(GB1499-1998) 2.2.2《钢筋混凝土用热轧圆钢筋》(GB13013-91) 2.2.3《钢筋混凝土用余热处理钢筋》(GB13014-91 ) 3 施工准备 3.1 材料及关键机具: 3.1.1 钢筋: 钢筋等级、 直径必需符合设计要求, 有出厂证实书及复试汇报单。进口钢筋还应有化学复试单, 其化学成份应满足焊接要求, 并应有可焊性试验。 3.1.2 角钢: 宜采低碳钢或低合金钢, 其性能应符合现行国家标准《碳素结构钢》GB700 或《低合金结构钢》GB1591要求。 3.1.3 焊条其性能应符合《碳钢焊条》GB5117或《低合金钢焊条》GB5118要求, 其型号应符合设计要求。如设计无要求时, 应符合表3.1.3要求, 焊条质量应符合以下要求: 3.1.2.1 药皮应无裂缝、 气孔、 凹凸不平等缺点, 并不得有肉眼看得出偏心度。 3.1.2.2 焊接过程中, 电弧应燃烧稳定, 药皮熔化均匀, 无成块脱落现象。 3.1.2.3 焊条必需依据焊条说明书要求烘干后才能使用。 3.1.2.4 焊条必需有出厂合格证。 钢筋熔槽焊使用焊条型号 表3.1.3 项资 钢筋等级 焊条型号 1 2 Ⅰ Ⅱ E4303 E5003 3.1.3 关键机具 3.1.3.1 焊接电源: 焊接电源可采取市场上定型产品, 其容量大小应能取得300A电流, 空载电压应为75V及以上。 3.1.3.2 U形铜模: U形铜模是由铜模、 限位支座、 固紧装置组成专用模具。U形铜模可用紫铜板压制或铜棒加工而成, 也可用电解铜浇铸后经少许加工而成。铜模大小应与被焊钢筋直径相适应。一个铜模只宜用于相近两种直径钢筋焊接。铜模应含有一定厚度和体积。 3.1.3.3 其它机具: 焊接电缆、 电焊钳、 面罩、 垫子、 钢丝刷、 无齿锯等。 3.2 作业条件: 3.2.1 焊工必需持有有效考试合格证。 3.2.2 接头位置应符合要求。 3.2.3 电源应符合要求。 3.2.4 作业场地应有安全防护设施, 以及防火和必需通风方法, 预防发生烧伤、 触电、 中毒及火灾等事故。 3.2.5 熟悉图纸, 做好技术交底。 4 操作工艺 4.1 工艺步骤 检验设备→选择焊接参数→试焊作模拟试件→送试→确定焊接参数→施焊→质量检验 4.2 检验电源、 弧焊机及工具: 焊接地线应与钢筋接触良好, 预防因起弧而烧伤钢筋。 4.3 选择焊接参数。依据钢筋等级、 直径、 接头型式和焊接位置, 选择适宜焊条直径、 焊接层数和焊接电流, 确保焊缝与钢筋熔合良好。 4.4 试焊、 做模拟试件。在每批钢筋正式焊接前, 应焊接3个模拟试件做拉力试验, 经试验合格后, 方可按确定焊接参数成批生产。 4.5 施焊操作: 4.5.1 引弧: 从接头垫板引弧后应连续施焊, 并应使钢筋端部熔合, 预防未焊透、 气孔和夹渣。 4.5.2 定位: 焊接时应先焊定位点再施焊。 4.5.3 运条: 运条时横向摆动和送进焊条二个动作要协调平稳。 4.5.4 收弧: 收弧时, 应将熔池填满, 拉灭电弧时, 应将熔池填满, 注意不要在工作表面造成电弧擦伤。 3.5.5 焊接过程应停焊清渣一次, 焊平后再进行焊缝余高焊接, 其高度不得大于3mm。 4.5.6 钢筋与角钢垫块之间应加焊侧面焊1~3层, 焊缝应饱满, 平面应平整。 5 质量标准 5.1 主控项目 5.1.1 钢筋品种和质量, 焊条牌号、 性能及接头中使用型钢, 均必需符合设计要求和相关标准要求。 注: 进口钢筋需先经过化学成份检验和焊接试验, 符合相关要求后方可焊接。 检验方法: 检验出厂证实书和试验汇报单。 5.1.2 钢筋规格、 焊接接头位置, 同一截面内接头百分比必需符合设计要求和施工规范要求。 检验方法: 观察或尺量检验。 5.1.3 接头强度检验必需合格。 从成品中每批切取3个接头进行抗拉试验。对于装配式结构节点钢筋焊接接头, 可按生产条件制作模拟试件。 在工厂焊接条件下, 以300个同类型接头(同钢筋等级、 同接头型式)为一批。 在现场安装条件下, 每一至二楼层中以300个同类型接头(同钢筋等级、 同接头型式、 同焊接位置)作为一批, 不足300个时, 仍作为一批。 检验方法: 检验焊接试件试验汇报单。 5.2 通常项目: 操作者应在接头清渣后逐一检验焊件外观质量, 其检验结果应符合下列要求: 5.2.1 焊接表面平整, 不得有较大凹陷、 焊瘤。 5.2.2 接头处不得有裂纹。 5.2.3 咬边深度、 气孔、 夹渣数量和大小, 以及接头尺寸偏差, 不得超出规程要求, 焊缝余高不得超出3mm。 检验方法: 目测或量测。 5.3 成品保护 注意对已绑扎好钢筋骨架保护, 不乱踩乱拆, 不粘油污, 在施工中拆乱骨架要认真修复, 确保钢筋骨架中多种钢筋位置正确。 6 职业安全健康、 环境管理方法 序号 作业活动 重大危险原因和关键环境原因 可能造成事故 预防方法 1 钢筋熔槽焊 不绑扎安全带 高空坠落 绑安全带 竖向钢筋临时固定不牢 落物伤人 排架与钢筋同时固定 焊钳与线路漏电 触电 装漏电保护开关 退热前触碰接头 烫伤手 戴绝燃手套 不戴防护眼镜、 面罩 弧光伤眼 戴防护眼镜、 面罩 7 应注意问题 7.1 检验帮条尺寸、 钢筋端头间隙、 钢筋轴线偏移, 以及钢材表面 质量情况, 不符合要求时不得焊接。 7.2 搭接线应与钢筋接触良好, 不得随意乱搭, 预防打弧。 7.3 带有钢板或帮条接头, 引弧应在钢板或帮条上进行。不得随意引弧, 预防烧伤主筋。 7.4 依据钢筋等级、 直径、 接头型式和焊接位置, 选择适宜焊条直径和焊接电流, 确保焊缝与钢筋熔合良好。 7.5 焊接过程中立刻清渣, 焊缝表面光滑平整, 焊缝美观, 加强焊缝应平缓过渡, 弧坑应填满 8 质量统计 8.1 钢筋出厂质量证实书或试验汇报单。 8.2 钢筋机械性能试验汇报。 8.3 进口钢筋应有化学成份检验汇报和可焊性试验汇报。国产钢筋在加工过程中发生脆断、 焊接性能不良和机械性能显著不正常, 应有化学成份检验汇报。 8.4 钢筋接头拉伸试验汇报。 8.5 焊条出厂合格。 8.6钢筋电弧焊检验统计表。
展开阅读全文
