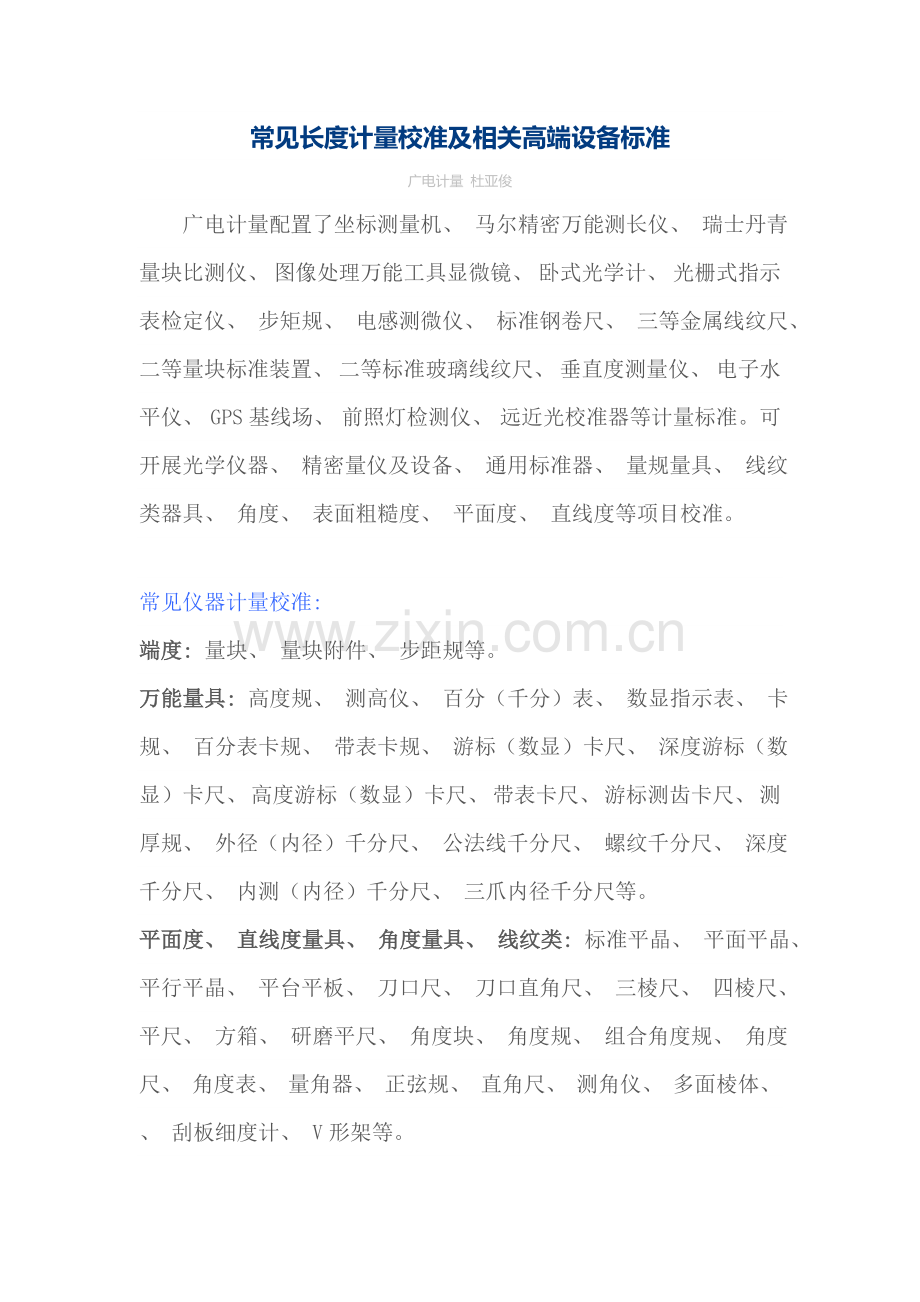

常见长度计量校准及相关高端设备标准
广电计量 杜亚俊
广电计量配置了坐标测量机、 马尔精密万能测长仪、 瑞士丹青量块比测仪、 图像处理万能工具显微镜、 卧式光学计、 光栅式指示表检定仪、 步矩规、 电感测微仪、 标准钢卷尺、 三等金属线纹尺、 二等量块标准装置、 二等标准玻璃线纹尺、 垂直度测量仪、 电子水平仪、 GPS基线场、 前照灯检测仪、 远近光校准器等计量标准。可开展光学仪器、 精密量仪及设备、 通用标准器、 量规量具、 线纹类器具、 角度、 表面粗糙度、 平面度、 直线度等项目校准。

常见仪器计量校准:
端度: 量块、 量块附件、 步距规等。
万能量具: 高度规、 测高仪、 百分（千分）表、 数显指示表、 卡规、 百分表卡规、 带表卡规、 游标（数显）卡尺、 深度游标（数显）卡尺、 高度游标（数显）卡尺、 带表卡尺、 游标测齿卡尺、 测厚规、 外径（内径）千分尺、 公法线千分尺、 螺纹千分尺、 深度千分尺、 内测（内径）千分尺、 三爪内径千分尺等。
平面度、 直线度量具、 角度量具、 线纹类: 标准平晶、 平面平晶、 平行平晶、 平台平板、 刀口尺、 刀口直角尺、 三棱尺、 四棱尺、 平尺、 方箱、 研磨平尺、 角度块、 角度规、 组合角度规、 角度尺、 角度表、 量角器、 正弦规、 直角尺、 测角仪、 多面棱体、 、 刮板细度计、 V形架等。

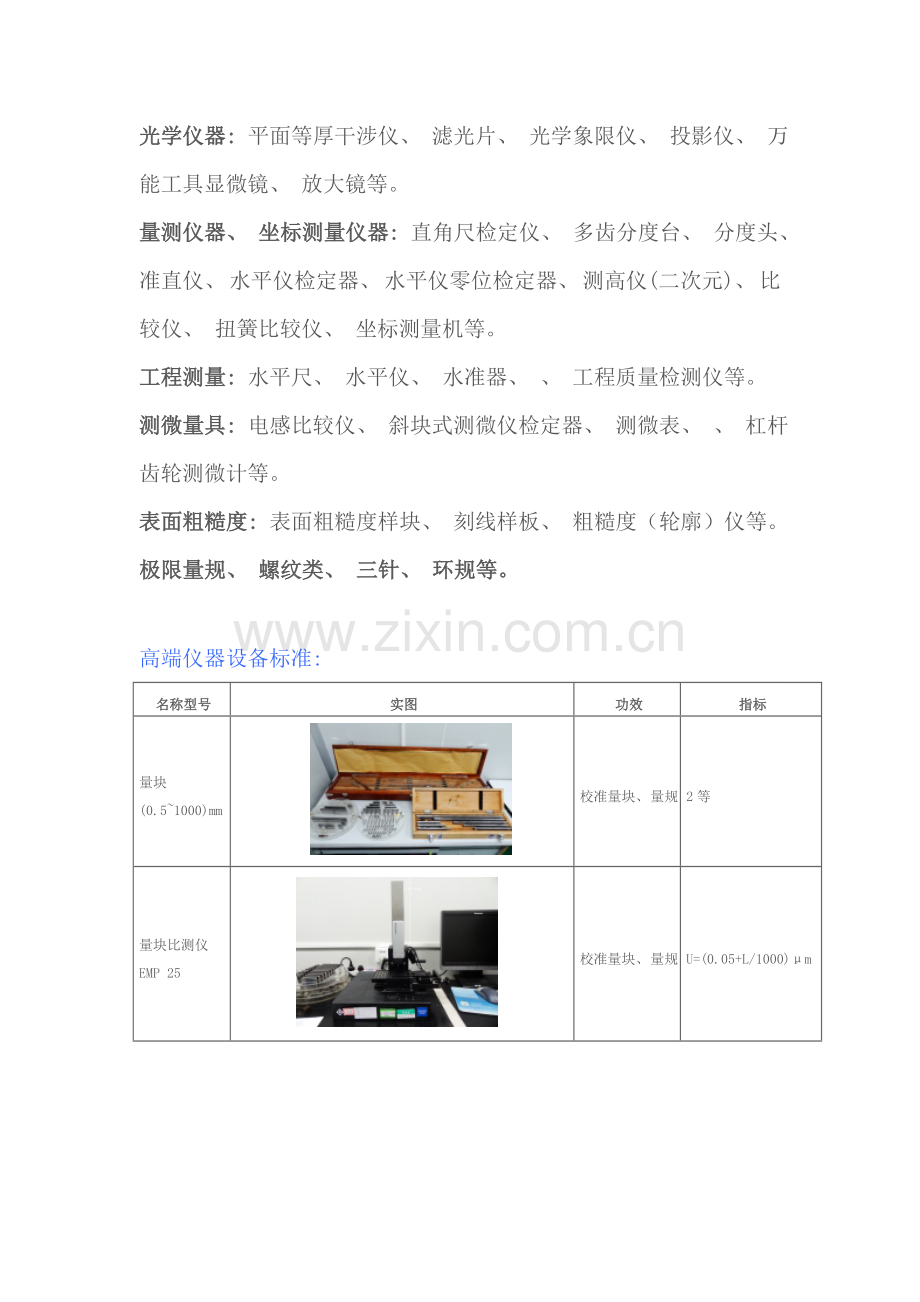

光学仪器: 平面等厚干涉仪、 滤光片、 光学象限仪、 投影仪、 万能工具显微镜、 放大镜等。
量测仪器、 坐标测量仪器: 直角尺检定仪、 多齿分度台、 分度头、 准直仪、 水平仪检定器、 水平仪零位检定器、 测高仪(二次元)、 比较仪、 扭簧比较仪、 坐标测量机等。
工程测量: 水平尺、 水平仪、 水准器、 、 工程质量检测仪等。
测微量具: 电感比较仪、 斜块式测微仪检定器、 测微表、 、 杠杆齿轮测微计等。
表面粗糙度: 表面粗糙度样块、 刻线样板、 粗糙度（轮廓）仪等。
极限量规、 螺纹类、 三针、 环规等。

高端仪器设备标准:
名称型号
实图
功效
指标
量块 (0.5~1000)mm

校准量块、 量规
2等
量块比测仪 EMP 25

校准量块、 量规
U=(0.05+L/1000)μm
三坐标测量机 Global 05.07.05

测量几何产品
MPE:±(2.3+3.3L/1000)μm
马尔测长仪 ULM600

校准量块、 针规、 三针、 圆柱螺纹量规、 圆锥螺纹量规、 光滑极限量规
MPE:±(0.1+L/)μm
图像处理万能工具显微镜 JX13C

校准圆柱螺纹量规、 半径样板、 螺纹样板
MPE:(1+L/100)μm
接触式干涉仪 JDS-1

校准量块、 量规
MPE: ±(0.03+1.5niΔλ/λ)μm
标准钢卷尺 5m

校准钢卷尺、 纤维卷尺、 测绳、 手持式激光测距仪
MPE:(0.03+0.03L)mm
前照灯检测仪远近光校准器 FDJ-2

校准机动车前照灯检测仪
发光强度: MPE:±4%
研磨面平尺 500mm

校准刀口形直尺
MPE:0.5μm
