技术标旧鼓楼大街改建工程施工组织设计.docx

第一章 技术标编制总说明
第一节 工程目标
1.1 质量目标
我们将全面执行招标文件提出的质量和技术要求,按国家质量规范、市政工程施工技术标准结合本公司ISO-9001质量保证体系程序，实行创优目标管理。
在工程竣工后的保修期内，我们将提供优质服务。即使保修期满后，我们也将提供满意服务，对工程质量负责到底，解除业主的后顾之忧。根据招标文件要求：质量为 合格。我们郑重承诺：
1）、本工程要求的质量目标为：合格，单位工程交工验收合格率100％。
2）、质量目标分解：道路工程：合格；雨污水工程：合格；
1.2 施工进度目标
认真贯彻业主招标文件中的计划工期安排，如未达到工期，每延误一日历天，按合同价款的千分之一接受业主的处罚。根据业主要求，本工程计划2004年8月15日开工，2005年11月20日竣工。施工总工期为97日历天。我单位根据业主提供的招标文件及施工图纸，经过优化安排后确定本合同段总工期为92天，（2004年8月15日开工，2005年11月15日竣工）比业主要求工期提前5天。
1.3 安全及文明施工目标
我公司已通过GB/T28001职业健康安全体系认证，体系实施施工现场标准化管理，文明施工，本工程严格执行“安全第一、预防为主”的方针，根据本工程特点，我们制定如下目标：
1、实现“五无”，即：无重伤、无死亡、无倒塌、无中毒、无火灾。
2、减少一般事故，轻伤率控制在0.1‰以下。
3.机电设备、电器设备、小型机电检查率达100%。
4.机械操作人员及特殊工种操作人员持证上岗率达100%。

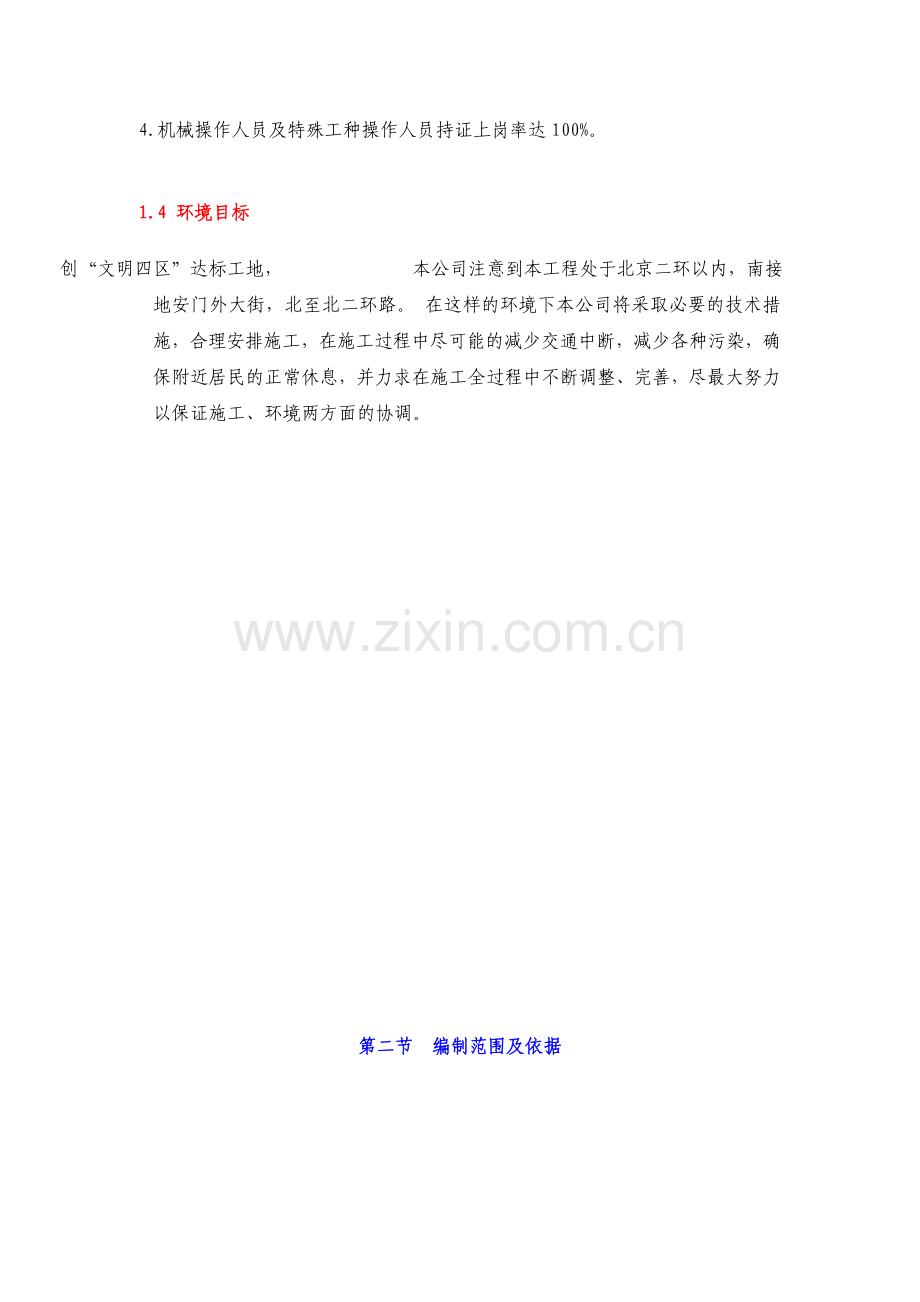

1.4 环境目标
创“文明四区”达标工地， 本公司注意到本工程处于北京二环以内，南接地安门外大街，北至北二环路。 在这样的环境下本公司将采取必要的技术措施，合理安排施工，在施工过程中尽可能的减少交通中断，减少各种污染，确保附近居民的正常休息，并力求在施工全过程中不断调整、完善，尽最大努力以保证施工、环境两方面的协调。

第二节 编制范围及依据
2.1 编制范围
一期道路工程范围：南起现状地安门外大街北端，向北经旧鼓楼大街至北二环路，全长约1.2km。道路工程含有旧路破除，道路加宽，及施工场地拆除后地上余土，渣土和障碍物的清除，人行步道，挡墙等施工工程。雨污水工程包括新建一条位于旧鼓楼大街永中以西2m的雨水管道（全长792m）。新建两条污水管线：其中新建一条污水管线位于旧鼓楼大街永中以东9.5m，新建一条污水截流管位于旧鼓楼大街永中以西4.5m，全长1315m。并含有现况合流管道的拆除等工程。
2.2 编制依据
1. 本合同段招标文件、图纸、答疑书等相关资料。
2．招标文件中对本工程的工期、质量要求等。
3．现行有效的国家标准和施工规范、规程。
4．我公司有关人员现场勘察情况。
5. 公司类似工程项目施工经验和技术资料。
6. 公司质量保证体系和作业指导书。
2.3主要用到的规范、规程、标准：
《北京市城市道路工程施工技术规程》 （DBJ01-45-2000）
《北京市给水排水管道施工技术规程》 （DBJ01-47-2000）
《城市道路路基工程施工及验收规程》 （CJJ8-99）
《沥青路面施工及验收规范》 （GB50092-96）
《给排水管道工程施工及验收规范》 （GB50268-97）
（DBJ01-11-2004）
《排水管(渠)工程施工质量检验标准》 （DBJ01-13-2004）
《市政基础设施工程资料管理规程》 （DBJ01-71-2003）
第三节 本工程目前状况

本工程现正处于动拆迁状态，据招标单位介绍，“三通一平”工作在施工单位进场前完成。道路两侧主要分布有北京塑料制品质量监督检查站，北京美国语言学院、万方福宾馆、烟草专卖店等一些企事业单位及周边居民住房。
目前现况路段交通拥堵，尤其在地安门外大街北端，鼓楼门前路口交汇点更为突出。施工中应不能断绝交通，需要做交通导流。
在旧鼓楼大街有些古树需要保护，现况古树的保护处理：对现况旧鼓楼大街南端路东侧的古树采用局部设交通渠化岛进行保护，对现况旧鼓楼大街东侧的人行道上的树进行就地向东移植处理。
现况管线有电力、电信，上水管线等，目前在现况旧鼓楼大街有D=300~W×H＝2200×1800合流管道。施工中应采取措施对现况管线进行保护。
由于在市区旧路改造，施工用地紧张，目前计划租赁旧鼓楼大街东南侧已经搬迁的医院做临时用房。
第四节 本工程周围交通状况
本期工程由三条路组成，具体情况为：
即鼓楼1号线，南起地安门外大街北端，现况路宽9m，向西与旧鼓楼大街永中交，道路长度207m。
鼓楼2号线，起点为地安门外大街北端，向东与鼓楼东大街接，道路长度128.864m。
鼓楼大街现状路宽6.5～7m。南起为西直门内大街，向北与北二环永中交。
目前周围交通状况为：从西直门内大街往东通过鼓楼1号线，往北经过旧鼓楼大街到达北二环，早晚高峰时交通比较拥挤，施工运输路线考虑从北二环线 → 鼓楼大街 → 鼓楼1号线 → 鼓楼2号线，施工场地出口从西直门内大街往西可达北二环线。
第五节 本工程的总体设想
施工前期必须摸清详细的地下管线状况，了解需要保护的建筑物基础、建造年代等详细资料。应做好物探工作，采取措施对管道进行保护。
本工程
大街W×H＝2200×1800合流方沟基本满足雨水排除要求，保留作为雨水管道使用，将上游合流管道废除，新建D=500~D=1400雨水管。
现况道路狭窄，人流量及车流量大，施工不能断路。施工时分两个施工段，旧鼓楼大街为一段，鼓楼1、2号路为一段。旧鼓楼大街主要利用现况道路通车，先施工东半幅道路，等东半幅路石灰粉煤灰基层养护合格后，利用新修的东半幅路通车。再施工西半幅路。 鼓楼1、2号路可先修南北两侧的人行步道。再修建机动车道。总的施工原则是：先地下后地上，先深后浅，先大后小，先主体后附属，管道安装和井同时施工，见缝插针，尽量组织流水作业、平行作业。
第六节 本工程技术控制要点

● 挖土边坡处理
● 测量
● 沟槽回填
● 路基施工
第七节 本工程质量控制要点
7.1 沟槽
●土方开挖严禁超挖，控制沟槽边坡。
●沟槽回填控制沟槽回填材料及压实度。
7.2 管道铺设
● 砂砾基础承载力、配合比、压实系数的控制。
● 砂砾基础厚度、高程、宽度的控制。
● 管材控制。
● 管道中心、高程、接口控制。
7.3 路基路面
● 路基土方分层回填、压实度控制。
● 路床压实度、中线高程、弯沉值控制。
● 无机料的材质符合要求，抗压强度符合设计要求。
● 无机料碾压无浮料、脱皮、松散现象。
● 无机料养生不少于7天。
● 沥青混凝土路面压实度、厚度、弯沉值符合设计要求。
7.4 附属构筑物
● 检查井周边回填。
● 砌筑检查井砂浆及砖的强度等级。
● 雨水口井周回填、雨水支管直顺，无错口。
● 污水闭水管道外观不得有漏水现象，实测渗水量必须小于标准试验水头的允许渗水量。
● 雨水口井周回填、雨水支管直顺，无错口。
● 路缘石后背回填密实、线条直顺、曲线圆顺。
● 人行步道砖铺砌平整稳定、灌缝饱满，允许偏差符合规定。

第八节 本工程主要技术措施简介
8.1 对周边建筑物、地下管线等设施的保护措施
地下管线较多，由于目前没有完全具体的资料，施工时应仔细调查清楚，为了保证其在工程施工过程中能够正常、安全的使用，对其采用悬吊保护，直至施工完毕。
施工方案
1)施 工 准 备
在施工前先将10*10方木、25#工字钢及10#槽钢按图示尺寸及现场情况加工成型。10*10方木长为50cm，25#工字钢长为600 cm，10#槽钢长为250cm，且在距两端端部20 cm处居中加工出φ20的螺栓孔。
2)悬 吊 保 护 施 工
在沟槽开挖到现况地下管线后，应停止挖土，即可进行悬吊上半部分的施工。先将沟槽上口下挖40公分并平整、夯实原状土，然后将已预先加工长为50cm的10*10方木垂直于沟槽中线放置一排，再在其上按平行于沟槽中线的方向放置一排方木，方木的长度按实际情况而定，并保证方木放置平稳。
方木放好后，在其上并排放置两根已加工好的25#工字钢横跨沟槽，两端与方木外缘放齐，两工字钢的最外缘相距150cm。工字钢上部为已加工成型的10#槽钢，并保证槽钢上的螺栓孔距最近工字钢的外缘为30 cm，并将φ20圆钢从螺栓孔中穿入，拧上螺母。
一切准备工作完毕后，小心慢挖，在保证不破坏原有管线的情现况下，先将其周围的土下挖至管底40公分后立即清理干净，准备悬吊下半部分的施工。
悬吊下半部分施工时，先将6cm厚的钢板紧靠现况管线外部放置，使其托住现况管线，满足管线宽度的要求后，在下面没有挖的原状土上放置一排10*10
的短方木，并用更短的方木临时固定、支撑钢板，然后将已加工的10#槽钢按上半部分施工一样放置，最后将φ20圆钢穿入螺栓孔内用螺母旋紧、固定，如果原有管线太旧或者太大，则将螺母与螺栓用电焊焊为一体，并撤除下面的短方木支撑，继续下挖至沟槽的设计高程。

3)悬 吊 保 护 的 拆 除
地下管线施工完毕后，即可拆除悬吊保护，拆除悬吊保护需按由下到上的顺序施工。拆除时应先将螺栓的螺母拧掉，若为焊接时需将螺栓截断并逐个拆除。拆除完毕后，将原有管线下的肥槽按规范分层回填。
8.2 交通导流方案
交通导流的总原则是尽量不动现况路，保持其运载能力，施工新路做导流路，然后将路导到新修的路面上，破除现况路完成导路施工。
1）、 首先2004年8月26日实施旧鼓楼大街东侧路，保留现况路7m供社会车辆通行，施工完成东侧管线（污水、电信）、道路宽8m，做到石灰粉煤灰砂砾层后，经过养护开始实施导流。
2）、大约在2004年9月27日将车辆导到新建道路上，（见导流图：平面图中旧鼓楼大街绿色画线范围)新建道路旧鼓楼大街段路宽8m分为上下行两个车道，鼓楼1号路段路宽9m分为上下行两个车道，鼓楼2号路段路宽8m分为上下行两个车道，导流设施布设见图。对现况路进行破除(平面图中旧鼓楼大街蓝色画线范围)，施工相应的管线（电力、雨水、上水）。并同时对鼓楼1号线、2号线进行半幅施工(平面图中鼓楼1、2号路绿色画线范围)，施工到相应的豆石砼层，保留9m现况路不动，待管线施工完毕、道路施工到石灰粉煤灰面层时，将社会车辆导入新建道路上。
3） 、 2004年9月30日完成1号、2号路导流，即将社会车辆导入新修路上。(平面图中鼓楼1、2号路绿色画线范围) 破除1号、2号现况路，施工相应的管线和路面，施工到花岗岩面层，同时2004年11月3日，旧鼓楼大街现况路段也应施工完成石灰粉煤灰砂砾层。
4） 2004年11月6日同时将1号、2号路进行2次导流，即将社会车辆导入原现况路位置 (平面图中鼓楼1、2号路蓝色画线范围)，分别施工另一侧的花岗岩面层。
5） 2004年11月13、14日申请断路两天摊铺旧鼓楼大街沥青砼面层。
6） 待铺油完毕，经养护后恢复通车。
7） 临时路应经常清扫防止扬尘；有专人指挥交通，防止交通堵塞；临时路两侧围挡不应过高，保证司机可以看清前方弯路情况。
8.3 施工临时便桥
由于本工程新建管线较多，管线较长，为了在施工时方便来往行人和一些小型车辆的通行，防止因为个别管线的滞后影响导路施工，考虑在横跨沟槽处搭设临时便桥。
鼓 楼 大 街 便 桥 施 工 一 览

序号
桩号
原由
桥长（m）
设置位置
1
0+104
4-1污水一线支线、
污水支线横穿现况路
12
现况路东侧
2
0＋530
18-1污水一线支线、
污水支线横穿现况路
12
现况路东侧
3
0+600
20-1污水一线支线、
污水支线横穿现况路
12
现况路东侧
4
0+890
29＃～30＃污水管
横穿现况路
12
现况路东侧

1、 根据当地的行人和车辆数量进行设计。
2、 便桥采用型钢搭建，桥面铺设钢板，跨度为6m以下，6m以上采用导路施工。便桥宽6m，在槽边搭接长度为每侧3m，在沟槽开挖前，先将便桥处原状土按施工图尺寸下挖102.5cm深，底部用夯实机具夯实，然后按施工图进行放样并支设基础模板，并浇注C25砼基础,将两端沿沟槽纵向各放置已按图加工好的10*10方木纵横双排作支承层，然后在其上与其垂直方向放置加工好的50#工字钢，间距为100cm。
3、 50#工字钢安放完毕后，即可用12t吊车吊装加工好的2.5cm厚钢板，钢板吊装后在其上将已加工好的护拦与其焊接一体，护拦距端部为130cm，距钢板边缘为10 cm。桥的载重量为20吨。
4、 便桥两侧设护栏，在桥头架指示灯。有专人疏导交通。
5、 在便桥两侧的沟槽边均应支搭有明显标志的施工围挡，在道路前方50m设明显的警示牌。
6、 当沟槽深度在3m以上时，应在便桥两侧沟槽上方挂安全网，防止高空坠物。
7、 应经常对临时便桥进行检查维修，防止意外事件的发生。
8.4 沟 槽 支 撑 设 计
因本工程地下管线开槽较深，地质资料不明，故如在施工遇到土质情况不好、周围存在重型荷载，将采用横板密撑加固槽帮。撑板用5cm厚木板制作，纵梁、撑杆均为Ø10钢管，且撑杆用顶丝配全。
沟槽支撑时，应将槽壁削平，使其与撑板有良好的接触面，支撑应牢固，撑杆、撑板及纵梁之间应顶紧。并且定时对支撑进行检查，每次雨后均应检查。发现有松动时，应及时紧固。

第九节、与设计、监理等的协调与配合
在工程施工前或施工过程中，因各方面原因，与设计、业主、监理及旧有管线管理单位，以及当地政府部门之间均存在联系和协调的问题。正确认真地对待和协调好各方面的关系，对工程的顺利进展至关重要。
9.1、与业主之间的协调
工程施工过程中，除应遵守合同中有关的规定和义务外，一切从业主的利益出发，积极配合业主做好工程前期准备工作；工程进行过程中对遇到的困难不等不靠，主动参与解决落实；对工程中其它有疑问和工程交接的问题，服从业主及监理工程师的统一协调并认真贯彻执行。与业主之间的协调，主要由项目经理负责。
9.2、与设计单位的协调
工程开工后，积极协助业主代表以及驻地监理工程师，及时同设计人取得联系，进行开工前的设计交底工作。图纸会审中发现的各种问题，及时上报驻地监理工程师，并向设计人员征询意见，在取得设计人员同意后，办理设计变更洽商后方可进行施工。要充分理解设计意图，认真学习施工图纸，严格按照设计图纸以及变更图纸施工，未经设计同意，不得随意更改设计，保证把设计意图思想贯穿于整个工程实体中。
积极邀请设计单位有关人员参加验槽及关键部位的隐蔽验收工作，随时取得与设计人员之间的联系，各道工序验收及工程整体验收必须保证及时通知，预先约定。
9.3、与监理单位的协调
充分配合监理工程师的“质量、进度、投资”的控制和合同、信息管理职能，做好各项基础工作。在施工过程中，严格按照经业主及监理工程师批准的施工组织设计进行质量管理，在班组自检和项目部质检员专检的基础上，接受监理工程师的验收和检查，对违反操作规程及不符合规范规定的工程内容，按照监理要求，及时予以整改。
贯彻质量控制、检查管理制度，所有进入施工现场的成品、半成品、设备、材料等均按要求向监理工程师提交产品合格证及检验报告，建立分级共同把关制度。部位或分项工序质量，严格执行上道工序不合格，下道工序不施工的准则，使监理工程师的工作得以顺利开展。
1）、单位工程验收基本程序：
项目部自检合格填报《单位工程验收记录》
监理工程师检查质量保证资料
项目监理部进行交工验收
项目监理部组织设计、甲方、管理、施工五方验收
监理工程师签发《竣工移交证书》
监理工程师签发《监理通知》
项目部进行整改

2）、分项工程验收基本程序：
分项工程达到报验条件项目部进行自检
项目部填写《分项工程质量报验认可单》
监理工程师检查验收
监理签认分项工程
监理签认分项工程
进行下道工序施工
纠 正

3）、工程材料构件和设备质量控制基本程序：
项目部填写《工程材料/构件/设备使用申请单》
监理工程师审核
项目部投入使用
另选供应单位
方法：
1、审核证明资料
2、到厂家考察
3、进场材料试验
4、进行复试验证

9.4、与旧有管线之间的协调
施工前，应对施工范围内各种现有管线进行一次全面、细致的调查，确定现有管线的类别、规格、位置、高程以及所归属的管理部门，并及时与其管理单位取得联系，制定协调施工方案，对新修建的各专业之间的配合协调，应在业主及监理工程师的统一下制定可行措施，解决施工顺序、高程、位置有矛盾的问题。
9.5、与行政管理部门之间的协调
积极配合开发区行政管理部门对与本工程施工有关的各项检查，积极提供工人的各项证明，协助完善建筑市场管理工作；委派专门外协人员接待、协调相关人员的检查、监督。

第二章 工程概况
第一节 工程性质
● 本工程业主单位：
● 本工程招标单位：
● 本工程设计单位：
● 本工程招标代理单位：

第二节 工程特点
2.1工程特点
1）地下管线雨水比污水管线深。
新建及改建工程管线在一般情况下是污水管线比雨水管线深，并且污水管线是所有管线中最深的，也是最先进行施工的；在此段工程设计中，因考虑现场的实际情况的污水引排，应该先施工污水一线，再施工雨水、污水二线管线。
2）现况路交通流量大，协调好施工与流通的难度大。
本标段现况路交通流量大，为保证不影响现况路的交通流量，施工将采取半幅施工，留出现况路作为施工用道及导流路，为此是否协调好施工与交通流量间的矛盾，将直接影响到本工程的施工进度
3）居民房屋多，拆迁量大且复杂。
本标段所经之地为市区较为繁华之地，现况路两侧皆为居民住地及附属设施，为保证工程能够顺利进行，必须在开工前将道路红线范围内的所有障碍物拆除，如有一处未能及时拆除，都必将影响整个工程的施工进度。
4）各种管线同时施工，协调最关键
由于本工程有效工期短，单位时间工程量较大，为了确保工期，采用分段分部位平行施工，因此，各种专业管线之间的平行作业，过街管安装等工作，不仅要协调好，而且要配合好。
5）工程有效施工工期短。
本标段要求工期97天,且跨越雨季中的一个月，加之地处北京市市郊地区，夏季高温多雨，路基填筑需要预压处理。有效工期短，单位时间工作量大。所以必须统筹安排，科学的组织施工。
6）雨季施工，质量不易控制。
根据工程招投标文件要求，计划工期为97天，计划开工日期为2004年8月15日，计划竣工日期为2004年11月20日。而北京市的雨季通常在6月15日至9月15日，因此，本项目工程有部分施工部署正逢雨季，季节性施工期间的各项工作均事关工程质量的好坏。

本工程为政府开发道路及市政综合管线工程，本工程具有三个特点，
① 新建地下管线雨水管线埋深比污水管线埋深深。
② 工期短，施工不能断交通。
③ 拆迁量大，协调是关键。

第三节 工程地质情况

本工程地质报告暂缺，施工前，地勘报告请甲方提供给施工单位，施工时应根据地勘报告及实际情况采取技术措施确保边坡稳定和管道安全，如遇地下水要采取降水措施，以保证管道安全，严禁泡槽。
第四节 工程简况
4.1道路工程概况
北京城市中轴线是在明清北京城7.8公里长传统中轴线的基础上发展起来的，向北延伸至奥林匹克公园，向南直达南苑，总长约25公里。
本期工程由三条路组成即鼓楼1号线，南起地安门外大街北端，现况路宽9m，设计桩号1＋275，向西与旧鼓楼大街永中交，终点桩号1＋482。全线有两处折点，现况路中为此次施中，道路长度207m。
鼓楼2号线，起点为地安门外大街北端，起点桩号0＋000，向东与鼓楼东大街接，终点桩号0＋128.864。全线有一处折点，道路长度128.864m。
旧鼓楼大街：旧鼓楼大街现状路宽6.5～7米。规划红线30m，为城市次干道。南起为西直门内大街，起点桩号0＋000，向北与北二环永中交，终点桩号0＋926.78m,本段路提供为道路规划永中，道路施中距规划永中向东平移2.75米，道路全长926.78m。
具体布置详见下图所述。【图一 鼓楼大街市政工程一期平面图】
4.2主要设计技术指标如下表
道路等级
次干路
设计行车速度（km/h）
30
最小圆曲线半径（m ）（不设缓和曲线）
200
最大竖曲线半径（m）
25000
最小竖曲线半径（m）
3500
最大纵坡（%）
0.88
最小纵坡（%）
0.3
土基回弹模量E。
25MP
路面回弹弯沉值（1/100mm）
36.1
4.3道路横断面
旧鼓楼大街规划红线30m，为城市次干道，此次道路改建为保护旧鼓楼大街西侧古树，以现况路西侧边不动，由东侧现况路边向东展宽8.5米，使道路总宽度达到15.5米。道路东西侧各设4.5米人行步道，对现况旧鼓楼大街南端路东侧的古树采用局部设交通渠化岛进行保护，对现况旧鼓楼大街东侧的行道树进行就地向东移植处理。位置详见横断面设计图，

4.4.道路结构设计：
旧鼓楼大街机动车道结构为：
（1） 细粒式沥青混凝土，（AC-13I）, 4cm
（2） 粗粒式沥青混凝土，（AC-30I） 6cm
（3） 石灰粉煤灰砂砾混合料（4：11：85） 42cm,
（4） 结构总厚 52cm。
鼓楼1、2号路面结构为：
（5） 花岗岩面层厚 12cm
（6） C20豆石混凝土 10cm
（7） 石灰粉煤灰砂砾混合料（4：11：85） 42cm
道路结构设计见图：

4.5雨污水工程概况：
目前在现况旧鼓楼大街有D=300~W×H＝2200×1800合流管道，根据规划，应分别修建雨污水管道，经核算现状旧鼓楼大街W×H＝2200×1800合流方沟基本满足雨水排除要求，保留作为雨水管道使用，将上游合流管道废除，新建 D=500~D=1400雨水管。新建雨水管线总长为792m。
新建雨水管线上游为道路起点，下游向北在大石桥胡同处接入现况W×H＝2200×1800合流管道，由北二环雨水管道排出。
现况旧鼓楼大街北侧北二环路南辅路有D=600~D700污水管道，根据规划，旧鼓楼大街污水管道流域属北护城河南侧污水管线系统，旧鼓楼大街污水应向北接入北护城河南侧污水管线，现况大石桥胡同内有D=1500合流管道，本工程对该合流管道污水进行截流，由于现况合流管道埋设较深，新建污水管线无法从合流管道下方穿过，故新建污水管道位于合流管道上方，并新建一条污水截流管道对D=1500合流进行截流。
新建污水管线上游为道路起点，与新建雨水管线同步，并在起点处与新建雨水管线用D400管道接通，污水管线下游接入北二环南侧辅道内的污水管线，新建污水截流管上游位于大石桥胡同处，截流管下游向北与新建污水管线相接。
污水管线及截流管线管径为Φ400－Φ600，共长1315m，各种污水检查井55座。
位于旧鼓楼大街永中以西2米。
新建污水管位置：位于旧鼓楼大街永中以东9.5米。
新建污水截流管线位置：位于旧鼓楼大街永中以西4.5米。
管 材、管 基 及 接 口 形 式

雨水管线所有管材均为柔性钢筋混凝土管,
管基形式为PT01-01(120°管基)、PT01-02（180°管基）砂石基础、接口为滑动式胶圈接口。
污水管线所有管材均为柔性钢筋混凝土管,
管基形式为PT01-01(120°管基)砂石基础、接口为滑动式胶圈接口。
旧鼓楼大街改造工程雨水工程量表

序号
名称
计量单位
数量
备注
1
沟槽土方开挖
m3
17951

2
沟槽回填土方
m3
14365

3
外弃土方
m3
3586

4
拆除原有合流管道
m
650

5
砌筑截流井
座
10

6
砌筑检查井 PT02-Y05
座
3

7
砌筑检查井 PT02-J01
座
8

8
砌筑检查井 PT02-J02
座
8

9
铺设D=500柔性接口钢筋混凝土管120°砂石基础
m
40

10
铺设D=500柔性接口钢筋混凝土管150°砂石基础
m
40

11
铺设D=600柔性接口钢筋混凝土管150°砂石基础
m
40

12
铺设D=800柔性接口钢筋混凝土管150°砂石基础
m
40

13
铺设D=900柔性接口钢筋混凝土管150°砂石基础
m
40

14
铺设D=1000柔性接口钢筋混凝土管150°砂石基础
m
40

15
铺设D=1200柔性接口钢筋混凝土管150°砂石基础
m
40

16
铺设D=1400柔性接口钢筋混凝土管150°砂石基础
m
40

旧鼓楼大街改造工程污水工程量表

序号
名称
计量单位
数量
备注
1
沟槽土方开挖
m3
11741

2
沟槽回填土方
m3
8048

3
外弃土方
m3
3693

4
砌筑截流井
座
11

5
砌筑检查井 PT03-Y04
座
4

6
砌筑检查井 PT06-03
座
3

7
砌筑检查井 PT03- Y05
座
35

8
铺设D=400柔性接口钢筋混凝土管120°砂石基础
m
351

9
铺设D=500柔性接口钢筋混凝土管120°砂石基础
m
210

10
铺设D=600柔性接口钢筋混凝土管120°砂石基础
m
753

旧鼓楼大街改造工程道路工程量表

序号
名称
计量单位
工程量
备注
旧鼓楼大街
1
破处原有路面 宽 7m
m2
6300

2
挖方
m3
13688

3
安置1.5×1.5m花岗岩树池框及铸铁篦子
座
140

4
安砌乙1型路缘石49.5×12×30cm
m
1550

5
安砌花岗岩平缘石99.5×30×12cm
m
1630

6
安砌花岗岩路缘石49.5×30×12cm
m
3200

7
石灰粉煤灰砂砾混合料（4：11：85） 42cm
m2
13820

8
石灰粉煤灰砂砾混合料（4：11：85） 15cm
m2
8100

9
粗粒式沥青混凝土 AC-25I 16cm
m2
13820

10
粗粒式沥青混凝土 AC-13I 4cm
m2
13820

11
人行步道仿古青砖 25×12.5×6cm
m2
5875

12
铺装盲道砖 25×25×5cm
m2
775

13
现浇混凝土挡墙 H=1.5m
m
110

14
砌筑偏沟式单篦雨水口 H=0.7m
座
46

15
安砌雨水支管 Φ=300mm
m
370

鼓楼一号路
1
破处原有路面 宽9m
m2
2313

2
挖方
m3
4276

3
安置1.5×1.5m花岗岩树池框及铸铁篦子
座
78

4
安砌乙1型路缘石49.5×12×30cm
m
300

5
安砌花岗岩路缘石49.5×30×12cm
m
850

6
石灰粉煤灰砂砾混合料（4：11：85） 42cm
m2
3700

7
石灰粉煤灰砂砾混合料（4：11：85） 15cm
m2
1730

8
浇注C20混凝土花岗岩面层基础 10cm厚
m2
3700

9
铺装人行步道仿古青砖 25×12.5×6cm
m2
1468

10
铺装鲁灰或雪花青花岗岩 77.5×37.5×12cm
m2
4996

鼓楼二号路

m2
1
破处原有路面 宽9m
m2
1332

2
挖方
m3
2735

3
安置1.5×1.5m花岗岩树池框及铸铁篦子
座
40

4
安砌乙1型路缘石49.5×12×30cm
m
600

5
安砌花岗岩路缘石49.5×30×12cm
m
2279

6
石灰粉煤灰砂砾混合料（4：11：85） 42cm
m2
1397

7
石灰粉煤灰砂砾混合料（4：11：85） 15cm
m2
2279

8
浇注C20混凝土花岗岩面层基础 10cm厚
m2
1372

9
铺装人行步道仿古青砖 25×12.5×6cm
m2
125

10
铺装鲁灰或雪花青花岗岩 77.5×37.5×12cm
m2
2279

第三章 施工准备
第一节、项目部的组建
根据本标段工程项目内容以及工程特点，结合我单位进行类似工程施工的丰富经验，我公司决定：如我单位中标，该工程将作为我单位2004年度的重点工程，公司将按照重点工程的各项要求，组建专业化的管理水平优异的项目经理部投入本工程的施工，公司委派具有项目经理一级资质证书并有着丰富开发区市政工程施工经验的人员担任本工程项目经理，并在项目经理的组织安排下，成立由具备工程师、经济师、助理工程师等资质的技术、管理人员组成的项目集体，以一个整体素质优良、质量进度意识强、经营管理水平高、服务态度一流的项目部形象展开对本工程的组织、指挥。
施工队组的选择上，抽调长期与我单位合作的施工经验丰富的道路、雨污水专业施工队伍，承担本工程的施工任务，所有进入本工程的管理人员、技术人员以及特殊岗位人员均具有相应的岗位证书和与之相对应的技术职称，在项目经理的领导下，各岗位人员分工明确，责任明确。
第二节、组织机构说明
2.1、项目经理部组织机构：
2.2、项目经理
对工程建设全面负责,在授权范围内对本分公司承担施工生产活动进行全面的经营和管理。督促检查各岗位责任的落实，组织综合管理体系的实施与运行，组织指挥工程项目施工生产经营活动，调配施工现场的人才、劳务、资金、物资、设备等生产要素，协调好分公司人员间的关系，充分调动人员工作的积极性。
2.3、技术主管
全面负责工程的投资、进度、质量、技术、协调等技术管理工作，组织编写施工组织设计及质量计划、测量、试验实施方案，报技术质量部审批后实施，组织各专业人员搞好图纸自审和会审，并做好相应记录，组织编制、审核分公司材料计划和加工订货计划，监督有关人员按时完成，把好质量关。监督检查分公司的技术资料的整理和归档。
2.4、工程技术员
负责技术管理工作，做好技术交底工作，把握重要环节，作好相应的记录、整理、收集工作，并在生产过程中随时提供技术服务和支持，开工前建立健全各种资料的管理台帐，准确收集技术、质量、测量、试验、材料等技术资料，做到心中有数，在施工全过程中，贯彻相应的法律、法规和建筑行业规范、规程，并对每一道工序质量情况检验并评估，参加重要部位和特殊过程的隐蔽工程验收工作，对发现的不合格或存在潜在不合格项及时采取相应的纠正与预防措施，并验证措施的实际的实施情况。
2.5、测量员
负责项目部的交接桩及接桩后的水准、中线桩的复测工作；熟悉校核图纸，参加技术交底和图纸会审，合理编制施工测量方案，经审批后组织实施；根据生产计划安排及时认真搞好各工序的测量放线工作，并保存好原始记录；及时认真做好内业资料的整理，搞好业务交圈；积极参加分公司组织竣工验收的测量工作；做好测量仪器的维护保养及送检工作；严格执行公司的测量管理办法和测量仪器管理办法。
2.6、质量员
负责质量管理、工程验收管理工作，贯彻执行市政工程施工规范和质量验评标准，负责项目工程质量核定工作，纠正违章施工，对特殊过程和关键部位要全过程跟踪检查，必要时进行旁站，严防质量事故的发生，配合相关部门检查工程材料质量，严禁使用不合格材料，建立质量台帐，参加图纸会审、设计交底以及工程质量事故的处理工作，抓好施工过程三检制度的落实（自检、未检、交接检），并保存检查记录。
2.7、生产副经理
负责工程进度控制、文明施工等方面工作。在分公司经理的直接领导下，认真组织有关人员完成分公司经理下达的各项任务，负责组织制定分公司施工生产计划，负责按施工生产计划合理地安排施工生产，对施工计划实施情况采取有效措施，协调好分公司施工队及有关人员的关系，工程开工前，负责进行开工前职工（民工）安全生产教育，在施工过程中，严禁违章指挥，经常检查、纠正施工中存在的各种问题，并及时组织有关人员更改，如发生安全事故组织人员进行抢救，保护好现场，并立即向分公司经理汇报。不定期的组织分公司有关人员及施工队伍召开生产安全会议，认真按照技术交底施工，按照“三个体系”要求，督促检查分公司有关人员制定各项计划（质量目标计划、安全应急方案和响应计划、冬季施工方案、雨季施工方案）的实施情况。负责机械车辆在使用中的台班签字。
2.8、安全员
认真领会国家下发的安全文件精神，促使安全生产顺利进行，加强安全生产管理，提高施工人员的安全意识，防止施工生产事故的发生。工程开工前，负责分公司全体员工、外包队所有人员的入场安全、交通、消防、保卫教育。并对施工人员进行安全教育考试，负责与外部施工队签定安全生产协议书、交通、治安、消防协议书，并记录备案，同时上报公司安全员备案，按照“三个体系”要求，制定安全技术措施计划、应急预防和响应计划，并存档备案，．协助参与分公司有关人员制定冬季施工方案、雨季施工方案，并及时上报工程部备案。积极协助有关人员对施工现场的安全检查，对检查出的问题及时停工整改，整改结果上报工程部备案，经常检查施工现场、办公区、民工宿舍区、食堂的安全情况，是否存在安全隐患，发现问题及时解决整改，并根据有关规定进行罚款处理。在施工现场检查时，发现有安全隐患，立即制止施工人员施工，并及时整改，发现有重大施工安全隐患立即停工采取措施，并及时上报分公司主管领导。在施工生产过程中，发现有违章指挥、盲目施工的人员给与制止，并按有关规定给予罚款处理。经常对施工现场的临时用电、基坑、沟槽、进行检查，是否符合安全技术交底的要求和有关规定。如发现不符合要求的及时的督促有关人员整改。经常检查小型机具操作人员是否有特殊工种操作证，在操作过程中是否有违章行为，发现后立即停机整改，并按公司有关规定给予当事人罚款处理，发生安全事故时，立即组织抢救、保护事故现场，立即上报分公司主管领导，并参加工伤事故的调查和处理，做好统计分析，建立各种台帐，对施工现场施工人员行走路段进行分析，要求民工上下班按规定的行走路线行走，经常检查上下班的员工（民工）自行车是否车况良好，车闸、车铃是否齐全有效，对违反以上规定的给予罚款处理；经常检查民工队人
