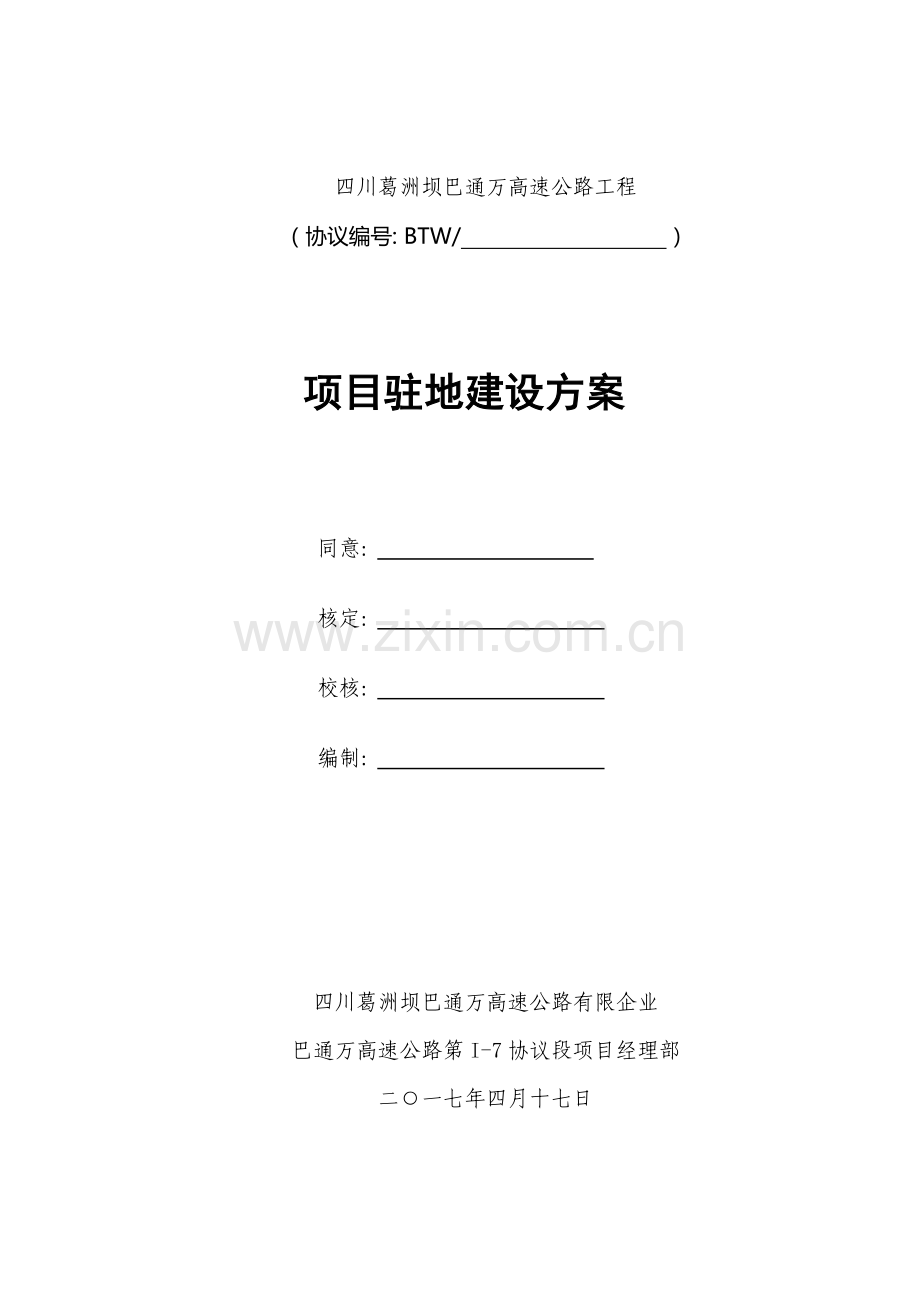

四川葛洲坝巴通万高速公路工程
（协议编号: BTW/ ）

项目驻地建设方案

同意:
核定:
校核:
编制:

四川葛洲坝巴通万高速公路有限企业
巴通万高速公路第I-7协议段项目经理部
二○一七年四月十七日
目 录
一、 编制范围与编制依据 1
（一）编制范围 1
（二）编制依据 1
二、 项目概述 1
三、 项目驻地建设方案 1
（一）总体方案 1
（二）具体部署方案 2
1.场地 2
2.驻地大门 2
3.围墙 2
4.办公区要求 2
5.生活区要求 3
（三）施工进度计划与时间节点计划 4
（四）施工工艺 4
1.施工工序 4
2.主营地施工步骤 4
（五）交通、 用水、 用电、 通讯情况 6
1.交通情况 6
2.生活、 工作用水 6
3.生活、 工作用电及监控 6
4.通讯情况 7
（六）安全环境保护消防方法 7
1.消防设施 7
2.防雷设施 7
3.排水情况 7
3.排污情况 7
4.垃圾处理 7
（七）质量控制方法 7
（八）文明、 宣传部署 8

一、 编制范围与编制依据
（一）编制范围
巴通万高速公路I-7协议段项目经理部平面布局计划、 用电用水、 房屋建设以及安全、 文明建设。
（二）编制依据
1.项目部下发《四川省巴中至万源高速公路工程建设标准化实施细则》（试行）、 工地建设标准化宣贯精神以及其她相关资料。
2.招标文件等相关要求。
3.施工现场考察以及以往类似工程施工经验。
二、 项目概述
巴通万高速公路I-7协议段项目经理部初步选址在根本K133+300线路右侧约五百米处。位于广纳镇长征村, 总占地面积约十亩。
项目部全部使用新建活动板房来部署办公室和职员宿舍。根据标准化建设要求, 项目部另外建设职员食堂、 晾衣棚、 绿化区以及文体室等设施。
三、 项目驻地建设方案
（一）总体方案
项目部计划使用面积约十亩用地来计划驻地, 采取自建活动板房进行建设。项目经理部办公区、 生活区采取封闭式管理, 设围墙和大门, 并在大门位置设置值班室, 值班室设专职保安人员值班。在大门两侧设置项目部铭牌, 场外道路统一采取水泥混凝土硬化, 并连接项目部门前施工便道。
项目部设办公区、 生活区、 车辆停放区、 活动场地等功效区, 设置科学合理, 各功效区面积满足标准化要求要求, 。场地及道路硬化处理, 硬化厚度大于1520厘米。庭院内进行合适绿化, 环境优美整齐。
项目部办公区及生活区房屋坚固、 房间净空高度为2.8m＞标准要求（2.6m）; 门窗齐全, 同时设置可开启窗户, 确保通风; 房顶为阻燃、 防水材料; 室内均设置空凋, 确保职员在高温或低温季节正常办公或休息。在生活区部署篮球场、 卫生间、 浴室、 晾衣棚等, 满足职员生活需要。
（二）具体部署方案
1.场地: 项目驻地征地约10亩, 约6700m2, 能满足要求要求及生活、 办公需要。驻地内路面采取30cm厚石碴作为垫层, 面层采取C20混凝土硬化处理, 场地内预留部分面积进行绿化。（见附图三: 项目驻地建设平面部署图）
2.驻地大门: 大门立柱尺寸为0.6m×0.6m×2.6m, 红褐色瓷砖贴面。项目经理部驻地采取封闭式管理, 大门采取不锈钢自动伸缩门, 宽度大于8米。大门左侧设置门卫室。
3.围墙: 驻地四面设置围墙, 计划采取砖砌围墙, 围墙高200cm, 厚度为24cm。围墙采取砂浆抹面, 内外墙彩喷绘企业图片或安全质量口号等内容。
4.办公区要求
（1）会议室面积80m2（标准要求60m2）, 能同时容纳60人开会。会议室通风、 照明良好, 同时计划安装空调以确保防暑降温和取暖。会议室计划配置会议桌和椅子, 同时配置投影仪、 音响设备等会议设施和2m2左右写字板。
（2）项目经理办公室面积为30m2（标准要求30m2）, 项目经理办公室除配置办公桌椅、 设备外, 并增配桌椅、 茶几等家俱满足小型会议及会客要求。
（3）总工室面积为20m2（标准要求20m2）, 总工室除配置办公桌椅、 设备外, 并增配桌椅、 茶几等家俱等。
（4）工程部办公室面积45m2, 可容纳7人办公, 平均办公面积约6.4 m2＞6m2, 满足工作需要。
（5）协议部办公室面积为40m2, 可容纳5人办公, 平均办公面积为8 m2＞6m2, 满足工作需要。
（6）其她部门办公室面积为20m2, 均大于15 m2, 满足工作需要。
（7）档案室面积分别为40m2（标准要求40m2）, 满足工作需要。档案资料室含有防潮、 防火, 照明通风良好, 并配置消防设备, 全部档案资料采取专用金属柜保留, 且分门别类, 做好标识, 归档档案盒样式统一, 有由专员负责收发。
全部办公室在门口设显著标示牌, 室内设配置必需办公设备, 相关制度、 岗位职责图表上墙, 文件资料归档整齐, 并开通网络, 安装降温和取暖空调。办公桌设岗位牌, 标明姓名、 职务、 部门、 职称等。
5.生活区要求
（1）接待餐厅和职员餐厅面积分别为30m2, 可容纳40人同时就餐。接待餐厅要求吊顶装修, 并设置隔离屏风。劳务班组餐厅面积为200m2, 可容纳160人同时就餐。
（2）职员宿舍共15间, 总面积为15×20m2=300 m2, 每间房计划住2人, 共住30人, 每人居住面积为300 m2/30=10m2。劳务班组宿舍共40间, 总面积40×20m2=800 m2, 每间房计划住4人, 共住160人, 每人居住面积为800 m2/160=5m2满足标准化工地建设要求和日常生活需要。职员宿舍和班组宿舍均牢靠、 美观, 房间净空为2.8m; 门窗齐全, 同时设置开启式窗户, 确保通风; 房顶材料采取阻燃、 防水材料。宿舍内实施统一管理, 整齐计划, 采取统一尺寸单层（劳务班组采取双层）床架, 被褥、 蚊帐、 被单等床上用具, 床上用具统一色彩和规格, 衣柜、 面盆、 毛巾、 箱包、 空调等设施统一部署。生活用具放置整齐。房间内配置空调等设施。宿舍室外设有标识垃圾箱、 消防池并配置灭火器。
（3）厕所: 厕所分设男、 女厕, 其内采取水冲式设备, 净空为2.8m, 大小便池内贴瓷砖, 地面敷设水泥砂浆, 设纱窗纱门, 采光良好。
职员男厕所面积为24m2, 男蹲位6个, 女厕所面积为12m2, 女蹲位3个, 人均面积为36/30=1.2 m2＞0.3 m2。班组男厕所面积为80 m2, 男蹲位20个, 女厕所面积为20m2, 女蹲位5个, 人均面积为100/160=0.6 m2＞0.3 m2。满足标准化工地建设要求和日常生活需要。
（4）浴室: 浴室建造结构牢靠、 通风, 地下铺砌防滑地砖。室内采取节水龙头, 符合安全要求。
男女浴室分开设置, 职员男浴室面积2.3×8.3=19.1m2, 设置喷头9个; 女浴室面积2.3×2.5=5.8m2, 设置喷头5个。职员男女浴室总面积为24.9m2, 面积按现场平均人数设置, 人均面积为24.9/30=0.83m2＞0.3 m2。劳务班组男浴室面积3.5×20=70m2, 设置喷头40个; 女浴室面积2.3×2.5=5.8m2, 设置喷头5个。劳务班组男女浴室总面积为75.8m2, 面积按现场平均人数设置, 人均面积为75.8/160=0.47m2＞0.3 m2。满足标准化工地建设要求和日常生活需要。
（5）洗漱台、 晾衣棚: 在浴室旁边部署洗漱台, 洗漱台采取白瓷砖外包; 晾衣棚设置在宿舍后面空旷地段, 采取角钢制作, 安全实用, 供职员和班组人员晾晒衣服。
（6）厨房及储物室: 地面铺设地砖, 锅台四面面、 案板挨墙处贴白瓷砖, 配置排风设施和冷藏方法。炊具存放在封闭橱柜内, 食品生、 熟分开。厨房门加设防蚊门帘, 并合适配置灭蚊、 灭鼠工具, 饮用水接当地自来水, 厨房消防设施关键设置, 燃气罐单独设置存放间, 存放间通风良好, 并不得存放其她物品。设置隔离油池并立刻清理, 同时设独立排水（污）系统, 确保排水（污）通畅、 不积水, 预防污水影响周围环境。
（三）施工进度计划与时间节点计划
为确保在5月31日前完成项目经理部建设, 满足办公、 生活条件需求, 倒排工期, 制订施工进度计划和时间节点计划以下:
4月25日前, 完成场地平整、 关键建材进场;
5月5日前, 完成基础施工;
5月18日前, 完成活动板房搭建;
5月31日前, 完成通水、 通电、 通网及装饰工程等施工。
（四）施工工艺
1.施工工序
场地清理、 测量放样、 场地整平、 地基施工、 房建施工。
2.主营地施工步骤
（1）场地清理 依据现场实际情况, 项目部驻地临时租用当地耕地。先采取挖掘机等设备对场地内树木及附着物进行清理, 并将清理物转运至指定地方。
依据实际地形地貌, 平整场地时做到填挖平衡, 不再从场外调运土方对现有场地进行填筑、 整平。为确保填筑过程中压实质量, 采取18T及以上型号压路机对场地进行碾压, 碾压到地基基础不再沉降以后再铺设石碴等填料, 边填边碾压, 直至压实以后达成计划标高为止。
（2）测量放样 在整个场地整平压实以后, 测量组依据平面部署图对板房地梁和水沟进行放样, 正确定出板房地梁位置和水沟位置及标高, 在地梁位置及水沟放样完成以后, 再进行营地内各排水沟及场地位置放样。
（3）管道铺设 在场地清理整平压实完成以后即可进行管道, 电缆管道预埋工作, 管道预埋在整平地面以下15～20cm, 管道预埋采取人工反开挖进行, 且要严格根据管道部署图进行, 供水管部署完以后立刻进行回填, 并采取人工进行扎实, 电缆管道预埋完以后需要立刻安装电缆, 等电缆安装完成以后对电缆管道进行回填扎实, 电缆安装时注意预留安装接头, 接头预留要有足够长度, 电缆管道预埋时在接头地方管道需断开。
（4）排水沟 为了避免施工过程中碰到大雨造成场地积水, 在场地清理整平压实完成以后需要立刻进行排水沟施工, 房屋周围应设置深30cm, 宽25cm排水沟, 上盖30cm宽复合树脂盖板。排水沟施工之前需要测量组进行正确放样, 确保其位置及标高正确, 排水沟采取机械配合人工进行开挖, 明沟暗沟砌筑一定要确保其纵向坡度, 排水沟排水坡度为5‰, 排水沟施工时一定要根据排水沟部署图进行施工。暗沟施工完成以后需要立刻加盖盖板, 对于和墙外截水沟连通排水沟需要预埋PVC管进行连接。
（5）地基施工 在场地清理整平回填完以后, 测量组需放出板房地梁各个角点外边, 并打入木桩或类似标志性物品, 以方便工人辨识。板房地梁采取C30素混凝土进行, 在测量组放出地梁边线以后, 地梁基础采取人工进行开挖, 基础开挖完成以后工人需要拉线来进行模板安装, 以确保地梁线形, 。模板安装时内外模板之间需要设置对拉杆, 地梁采取一次性浇筑, 边浇筑边振捣, 在振捣完成以后需要立刻洒水养生, 避免混凝土开裂。板房地梁施工完成以后立刻进行回填, 回填土选择一般填料, 采取小型机械配合人工进行回填, 回填以后再采取人工或小型扎实机对地梁内地基进行扎实, 扎实完成以后采取6～10cm石粉进行整平, 整平时需要控制好板房底面标高。在地梁混凝土终凝以后即可进行板房搭设。
（6）板房搭设 在板房基础施工完成以后, 待地梁混凝土达成终凝以后即可进行建筑板房搭设。在板房施工前需要提前将设计图中提供给板房施工单位进行加工, 并提前将所需材料运至搭设现场。
（7）排污管道安装 排污管在地梁施工完成以后进行, 在砌筑地梁同时进行化粪池及隔油池施工, 排污管安装好以后依据排污管部署图直接和化粪池进行连接。
（8）场地硬化及绿化 在各施工管道埋设完成及板房地梁施工完成以后即可进行场地硬化及绿化工作, 为了避免下雨积水, 场地硬化需要快速施工, 优异行场地硬化, 等硬化场地达成使用要求后再进行场地绿化, 硬化采取20cm厚C30混凝土施工, 硬化完成以后, 等其强度满足要求后即可进行绿化, 绿化部分草坪采取工具车运至绿化地点, 再人工进行种植。
（五）交通、 用水、 用电、 通讯情况
1.交通情况
项目部选址充足考虑到交通便利需要, 从县道沿L14、 L15便道行驶约8.5Km可到项目部驻地位置。
2.生活、 工作用水
项目部用水使用当地自来水管, 经我部取样送检, 检测结果表明水质满足饮用水要求, 可作为项目部水源使用, 满足生活用水需要。
3.生活、 工作用电及监控
前期临时连接地方电路, 后期从我部变压器架设专线至项目部驻地, 根据标准化要求设置二级配电柜, 对项目部进行电力供给。
场地按使用要求布设夜间照明灯, 并在角落及大门位置安装实时监控, 确保项目驻地安全。
4.通讯情况
已经与当地通讯部门取得联络, 拉设1条100M流量通讯光纤, 用于办公室及生活区使用。并根据标准化要求建设wifi无线网络, 覆盖项目驻地。
（六）安全环境保护消防方法
1.消防设施
项目经理部驻地内按防火等级及面积合理配置消防设施, 手提式灭火器设置在灭火器箱内, 其顶部离地面高度小于1.5米。每50-100平方米配置1个; 档案资料室、 会议室、 食堂等处单独配置一组, 每组2个。而且全部消防设施器材严格根据国家相关标准购置。在大门右侧根据标准化配置消防池。
2.防雷设施
请含有资质队伍对项目部进行防雷设施部署。
3.排水情况
项目部内排水沟及正面围墙外水沟用盖板遮蔽; 办公区、 生活区采取明沟排水, 与主排水沟连通, 形成整体排水网络。
3.排污情况
在卫生间周围部署化粪池, 厨房周围设置油污隔油池, 定时清理。
4.垃圾处理
在项目部厕所旁设置垃圾场, 按可回收无害垃圾、 不可回收无害垃圾、 有害垃圾分类存放, 立刻清理。
（七）质量控制方法
1.现场施工技术人员严格控制填土厚度与分层碾压遍数;
2.砼施工质量控制关键方法是确保砼浇注时间在砼初凝以前, 现场控制模板安装质量及振捣, 发觉如有部分渗水量较大基坑处合适提升基础砼配合比强度。;
3.砌体质量方法关键是确保其砂浆配合比, 现场砂浆饱满, 砌筑线条美观;
4.活动板房质量方法关键是加强接头连接;
5.绿化施工质量方法关键是合理选择绿化植被, 并确保植被成活率。
6.场地硬化混凝土施工控制关键点是表面平整度、 光洁度, 施工中应合理分层, 确保接茬时间; 过程中严格振捣密实, 最终在整平过程中反复用滚轴碾压。
（八）文明、 宣传部署
（1）项目部大门
项目部大门左侧显著位置部署宣传文字, 颜色、 字体按标准化手册要求部署。
项目部大门右侧显著位置部署葛洲坝集团logo, 并在门柱上悬挂项目部标牌, 其标牌根据统一格式进行制作(不锈钢、 白底黑字、 规格为2.5m×0.35m）。
（2）宣传栏
①在办公区空白场地设置宣传栏, 张贴“五牌一图”;
②生活区板房边墙周围设置宣传栏, 张贴反应职员生活、 工作内容宣传材料;
③利用办公区板房顶部位置等显著位置, 关键宣传企业企业文化。
④办公室、 会议室等按标准化要求实施岗位职责、 标示标牌上墙制度。
企业文化上墙、 宣传栏、 以及其她标识标牌内容与形式根据标准化要求部署。
⑤根据标准化要求部署旗台, 在项目部驻地主办公楼前设置旗杆, 旗杆基座尺寸5米×2米×1米, 通体采取棕红色瓷砖贴面, 正面用金色楷体镶贴企业简称。旗杆间距1米, 采取3根高度为7-9米不锈钢材质制作, 旗杆上口80mm, 下口180mm, 中间悬挂国旗、 左侧挂施工企业旗帜, 右侧挂葛洲坝集团旗帜, 悬挂国旗符合相关要求。
