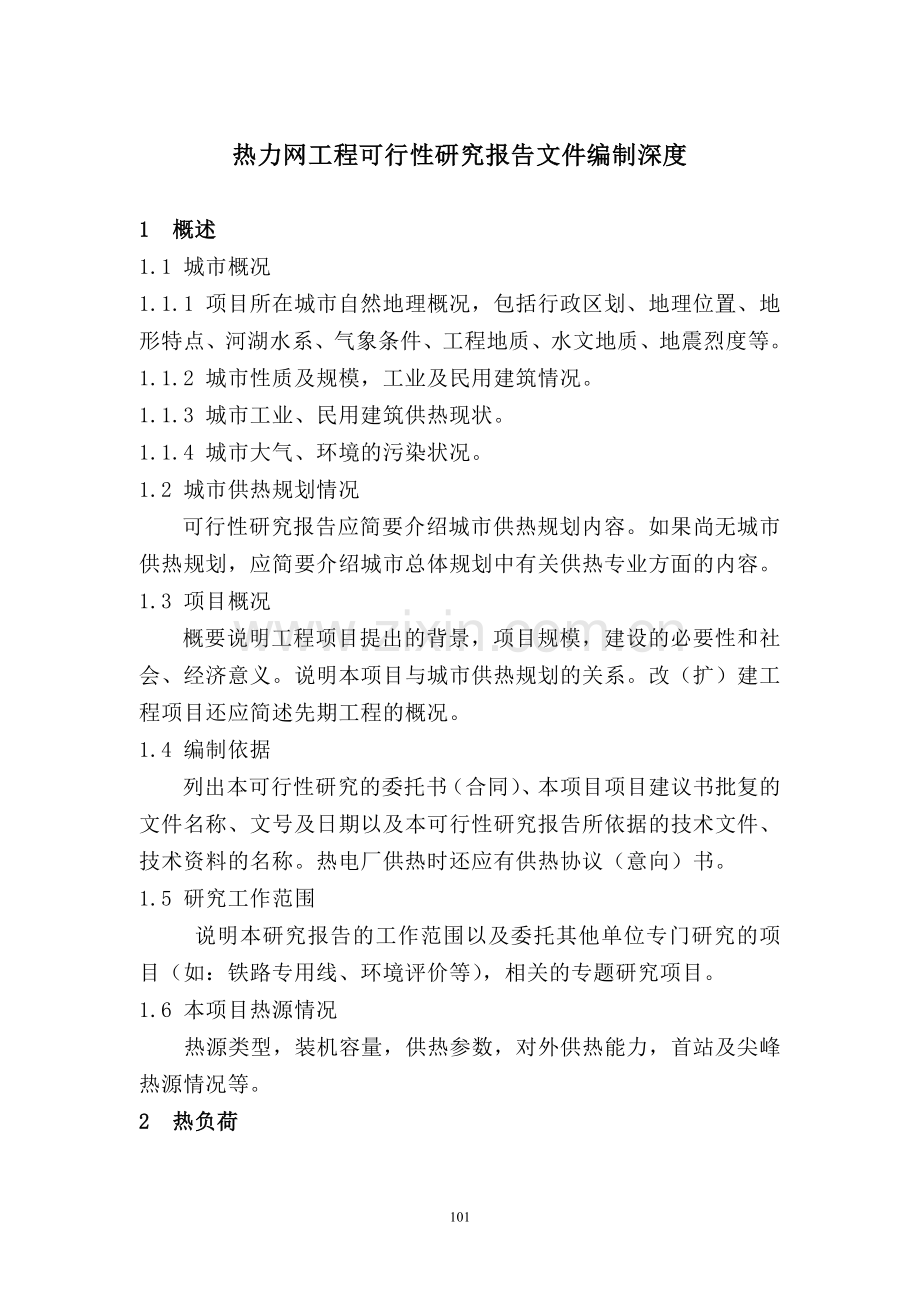

热力网工程可行性研究报告文件编制深度1 概述1.1 城市概况1.1.1 项目所在城市自然地理概况，包括行政区划、地理位置、地形特点、河湖水系、气象条件、工程地质、水文地质、地震烈度等。1.1.2 城市性质及规模，工业及民用建筑情况。1.1.3 城市工业、民用建筑供热现状。1.1.4 城市大气、环境的污染状况。1.2 城市供热规划情况可行性研究报告应简要介绍城市供热规划内容。如果尚无城市供热规划，应简要介绍城市总体规划中有关供热专业方面的内容。1.3 项目概况概要说明工程项目提出的背景，项目规模，建设的必要性和社会、经济意义。说明本项目与城市供热规划的关系。改（扩）建工程项目还应简述先期工程的概况。1.4 编制依据列出本可行性研究的委托书（合同）、本项目项目建议书批复的文件名称、文号及日期以及本可行性研究报告所依据的技术文件、技术资料的名称。热电厂供热时还应有供热协议（意向）书。1.5 研究工作范围说明本研究报告的工作范围以及委托其他单位专门研究的项目（如：铁路专用线、环境评价等），相关的专题研究项目。1.6 本项目热源情况热源类型，装机容量，供热参数，对外供热能力，首站及尖峰热源情况等。2 热负荷2.1 各类热负荷耗热指标2.1.1 工业热负荷耗热指标：包括生产工艺现状和规划热负荷的耗汽量指标。还应包括工业建筑的采暖、通风、空调及生活热负荷的耗热指标。应论述所采用数据的依据。2.1.2 民用热负荷耗热指标：包括各类建筑的采暖、通风、空调及生活热水负荷的耗热指标。应论述所采用数据的依据。2.2 热负荷确定2.2.1 通过方案论证确定供热范围，计算出热负荷数值。2.2.2 热负荷数值应分别列出采暖期、非采暖期、最大、最小、平均负荷和同时系数、凝结水回水率等。2.3 年供热量绘制年热负荷延续时间图，计算年供热量。3 工程方案应作多方案技术经济比较，推荐合理方案。3.1 供热介质和供热参数。3.2 热力网型式及敷设方式。应包括热力网型式、热力网布置方案、热力网敷设方式的确定。3.3 热力网与用户连接方式热力网与用户连接方式的确定，热力站设置原则及数量，凝结水回收及保证措施。3.4 水力计算与水压图3.4.1 热力网水力计算与水压图绘制，热力网循环水泵、中继泵的设置。3.4.2 多热源供热系统应按投产顺序绘制各热源满负荷时的水压图。3.4.3 必要时应进行事故工况水力分析或动态水力分析。4 热力网运行调节方式5 计算机监控系统5.1 计算机监控系统在本项目中的作用本项目的计算机监控系统在城市供热计算机监控系统中的位置。5.2 计算机监控系统的结构类型。5.3 监控中心和各级监控站的功能。5.4 通讯方式、通讯网络。5.5 主要硬件设备及软件的配置方案。6 工程量估算6.1 管网工程量包括各种管径的管线长度、中继泵站数量、热力站规模和数量。6.2 计算机监控系统工程量。6.3 运行管理附属建筑物工程量。6.4 拆迁量。6.5 永久及临时占地。6.6 外资采购设备清单。7 劳动安全与工业卫生阐述生产中可能产生的职业危害及造成危害的因素，采取的劳动安全和工业卫生措施。8 节能效益8.1 本项目供热地区供热能耗现状。8.2 节能措施。8.3 本项目达产后供热节能效益。9 社会效益9.1 本项目供热地区的环境现状。9.2 本项目达产后的环境效益。9.3 其他社会效益。10 管理机构及劳动定员明确热力网管理机构的体制，提出热力网管理、运行、检修等部门人员编制的建议。11 项目实施11.1 承办企业情况。11.2 项目进度计划。12 投资估算及经济评价见本规定投资估算经济评价及概预算文件相关章节13 结论和存在问题13.1 结论提出本项目的推荐方案。13.2 存在问题说明有待进一步研究解决的问题。14 附件14.1 上级主管部门对本项目建议书的审查意见和批复文件。14.2 当地规划管理部门对本项目用地（厂站及干线路由）的认可文件。14.3 热源单位供热的意向性协议文件。14.4 融资的意向性协议文件。14.5 有关外部条件的意向性协议文件。14.6 其他与本项目有关的文件。15 附图15.1 城市供热规划图。15.2 本项目负荷分布图。15.3 热负荷延续时间图。15.4 水温水量调节曲线图。15.5 热力网平面图。15.6 热力网主干线水压图。15.7 热力站、中继泵站原则系统图。15.8 其他必要的图纸。热力网工程初步设计文件编制深度1 设计说明书1.1 工程概况1.1.1 设计依据设计任务书（计划任务书），设计委托书，可行性研究报告的批准文件，供热协议，其他有关文件、会议纪要。1.1.2 城市概况城市现状及规划发展，地形地貌，水文工程地质，地震烈度等有关情况以及城市供热规划情况。1.1.3 有关气象资料开始和停止采暖日期、采暖期延续时间、采暖室外计算温度、采暖期平均室外温度、冬季通风室外计算温度、冬季空调室外计算温度、风压、风速、水温、地温等。如有夏季制冷负荷，还应包括夏季空调有关参数。1.1.4 热源概况基本热源和尖峰热源情况，各热源地理位置、规模、建设期限、供热能力及有关参数。1.1.5 工程内容1.2 设计概要1.2.1 热负荷1 供热范围内工业用热情况及统计资料。包括生产工艺现状和规划热负荷的耗汽量指标，工业建筑的采暖、通风、空调及生活热负荷的耗热指标。应论述所采用数据的依据。2 供热范围内各类民用建筑面积的统计资料。包括各类民用建筑的采暖、通风、空调及生活热水负荷的耗热指标。应论述所采用数据的依据。3 各类热负荷的计算。包括：工业、民用、采暖期、非采暖期、近期、远期热负荷，工业负荷的最大、最小和平均热负荷，采暖期室外气温延续时间统计资料。4 近期和远期热源能力和热负荷的平衡情况。5 计算全年耗热量，绘制热负荷延续时间图。6 热负荷（包括工业和民用）统计表。1.2.2 供热介质和热力网型式1 供热介质的选择。2 供热参数的确定。3 热力网型式选择。1.2.3 管网布置1 管网布置原则及最大供热半径。2 管网走向和干线、支干线定线位置。3 敷设方式及热补偿方式。4 管道附件。5 拆迁、占地情况及拆迁、占地量统计。1.2.4 水力计算及水压图1 计算参数。2 确定管线的管径。3 绘制最不利环路的水压图和不同工况下的水压图，必要时绘制事故工况下的水压图。4 确定热源循环泵的流量和扬程。5 确定静压线及定压点的位置。6 确定热网与用户的连接方式。7 确定中继泵站数量、位置及泵站中水泵的流量和扬程。8 水力计算表。1.2.5 供热调节1 供热调节方式的确定。多热源供热系统运行调节方式说明。2 热水管网水温、水量调节数据。供热调节的温度曲线和水量曲线。1.2.6 管道强度分析（必要时设此章节）必要时对于管道的钢管及附件进行应力计算。1.2.7 中继泵站1 工艺流程。2 主要设备选择及规格、数量、技术参数。3 设备布置方案。4 噪声及振动的防范措施。1.2.8 热力站1 新建、改建热力站的位置、数量、供热范围。2 热力站连接方式及热力站原则系统图。3 主要设备选择及规格、数量、技术参数。1.2.9 特殊工程处理方案1 穿越、跨越铁路、河流及其他障碍物的处理方案。2 重要节点处理方案。1.2.10 管道防腐及保温1 管道防腐涂料。2 管道保温材料。3 管道保温厚度。4 管道及附件的保温结构。5 必要时进行管网热损失计算和温度降计算。1.2.11 管道施工及验收要求1 试压标准。2 质量验收标准。3 冲洗方案。1.2.12 土建工程1 管网管沟和各类支架结构型式。2 穿越、跨越铁路、公路、河流及其他障碍物的特殊结构方案。3 中继泵站、总调度室及附属建筑物结构型式和建筑方案。4 抗震措施。1.2.13 监控系统1 监控系统的型式。2 热源、管网关键点、中继泵站、热力站的检测、控制方案及其功能描述。3 主要设备、仪表选型。1.2.14 电气工程1 设计范围。2 负荷等级。3 供电电源情况及电压。4 供电系统。5 变配电系统布置方案。6 继电保护及控制方案。7 功率因数补偿方案。8 防雷与接地。9 户内外照明。1.2.15 工程量汇总1.2.16 环境保护和节约能源1 概述主要污染源及其控制措施、治理方法。2 概述主要耗能部位及采取的节能措施。1.2.17 消防、安全与工业卫生1 厂站主要建构筑物的生产类别及耐火等级。2 厂站设计中采取的消防、安全措施。3 防漏电、防雷措施。4 改善职工生活和保证职工健康的措施。1.3 人员编制。1.4 主要技术经济指标。1.5 存在问题和建议。1.6 附件设计所依据文件的复印件。2 主要材料及设备表提出全部工程及分期建设需要的管材及其他主要设备材料的名称、规格、技术参数、数量等（以表格形式列出清单）。3 工程概算书见本规定投资估算经济评价及概预算文件相关章节。4 设计图纸4.1 热负荷区域图。4.2 热力管网总平面图。4.3 管道定线位置图。4.4 管道横断面图。4.5 水力计算简图。4.6 凝结水管水压图。4.7 热水管网水压图。4.8 热水管网水温、水量曲线图。4.9 热负荷延续时间图。4.10 大型穿越、跨越特殊处理方案图。4.11 重要节点布置图。4.12 热力站原则系统图。4.13 中继泵站原则系统图。4.14 中继泵站工艺设备平面布置图。4.15 管道管沟、支架结构图。4.16 管道特殊处理结构方案图。4.17 中继泵站、总调度室及其他附属建筑物平面、立面、剖面图。4.18 热网监控系统结构图。4.19 热源、中继泵站、热力站自控仪表工艺流程图。4.20 中继泵站供电系统图。4.21 其他必要的图纸。热力网工程施工图设计文件编制深度1 热力管线工程1.1 设计总说明1.1.1 设计依据。1.1.2 工程规模。 1.1.3 供热介质及设计供热参数。1.1.4 对施工过程、施工质量及验收标准的简要说明。必要时提出对运行管理的要求。1.1.5 其他必需说明的问题。1.2 设计图纸1.2.1 工艺部分1 工艺部分说明。2 管道平面布置图（必要时应有管线位置示意图）。3 管道横断面图。4 管道纵断面图。5 管道检查室、节点布置图。6 管道活动支座图。7 管道导向支座图。8 管道固定支座图。9 管道放气、放水装置安装图。10 管道附件加工、安装图。11 管道及附件保温结构图。12 其他必要的图纸。13 工艺部分设备材料表。1.3.2 土建部分1 土建部分说明。2 管沟结构图。3 检查室、节点结构图。4 人孔、爬梯、井盖、集水坑结构详图。5 管道各种敷设方式的各类支架结构图。6 操作平台结构图。7 其他必要的图纸。2 泵站、热力站工程2.1 设计总说明2.1.1 设计依据。2.1.2 工程规模（泵站应说明泵站类型，在热力网运行中的作用）。2.1.3 管道及设备施工、验收要求。2.1.4 必要时提出对运行管理的要求。2.1.5 其他必需说明的问题。2.2 设计图纸2.2.1 工艺部分1 工艺部分说明。2 设备布置图。3 工艺管线平面、剖面图。4 工艺管线系统图。5 管道支吊架位置图、安装图。6 管道、设备安装详图。7 管道、设备保温图。8 其他必要的图纸。9 工艺部分设备材料表。2.3.2 总图部分1 总图部分说明。2 总平面图。3 竖向布置图。4 土方图（平坦场地可不要）。5 管线综合图。6 绿化布置图。7 其他必要的图纸。2.3.3 建筑部分1 建筑部分说明。2 建筑平面图、立面图、剖面图。3 室内地沟平面图、剖面图。4 必要的建筑详图。2.3.4 结构部分1 建筑部分说明。2 基础平面图。3 基础详图。4 结构平面图、剖面图。5 结构构件详图。6 节点构造详图。7 其他必要的图纸。2.3.5 电气部分1 电气部分说明。2 供电总平面图。3 变、配电室高低压一次接线图。4 变、配电室平面布置图。5 变、配电室剖面图。6 变压器、高低压系统二次接线图。7 动力线路平面图。8 电缆作业表（必要时）。9 电气设备安装详图。10 防雷与接地系统平面图。11 照明系统图、平面图。12 其他必要的图纸。13 电气部分设备材料表。2.3.6 自控与仪表部分1 自控与仪表部分说明。2 自控与仪表工艺流程图。3 仪表盘盘面布置图。4 仪表盘接线图。5 仪表接线图。6 控制室平面布置图。7 仪表电缆敷设平面图。8 电缆作业表（必要时）。9 一次仪表安装详图。10 其他必要的设计图纸。11 自控与仪表部分设备材料表。2.3.7 采暖通风、给水排水部分1 采暖通风、给水排水部分说明。2 平面图、剖面图。3 系统图。4 必要的安装详图。5 其他必要的图纸。6 采暖通风、给水排水部分设备材料表。3 工程概算书修正概算或施工图预算见本规定投资估算经济评价及概预算文件相关章节。115
