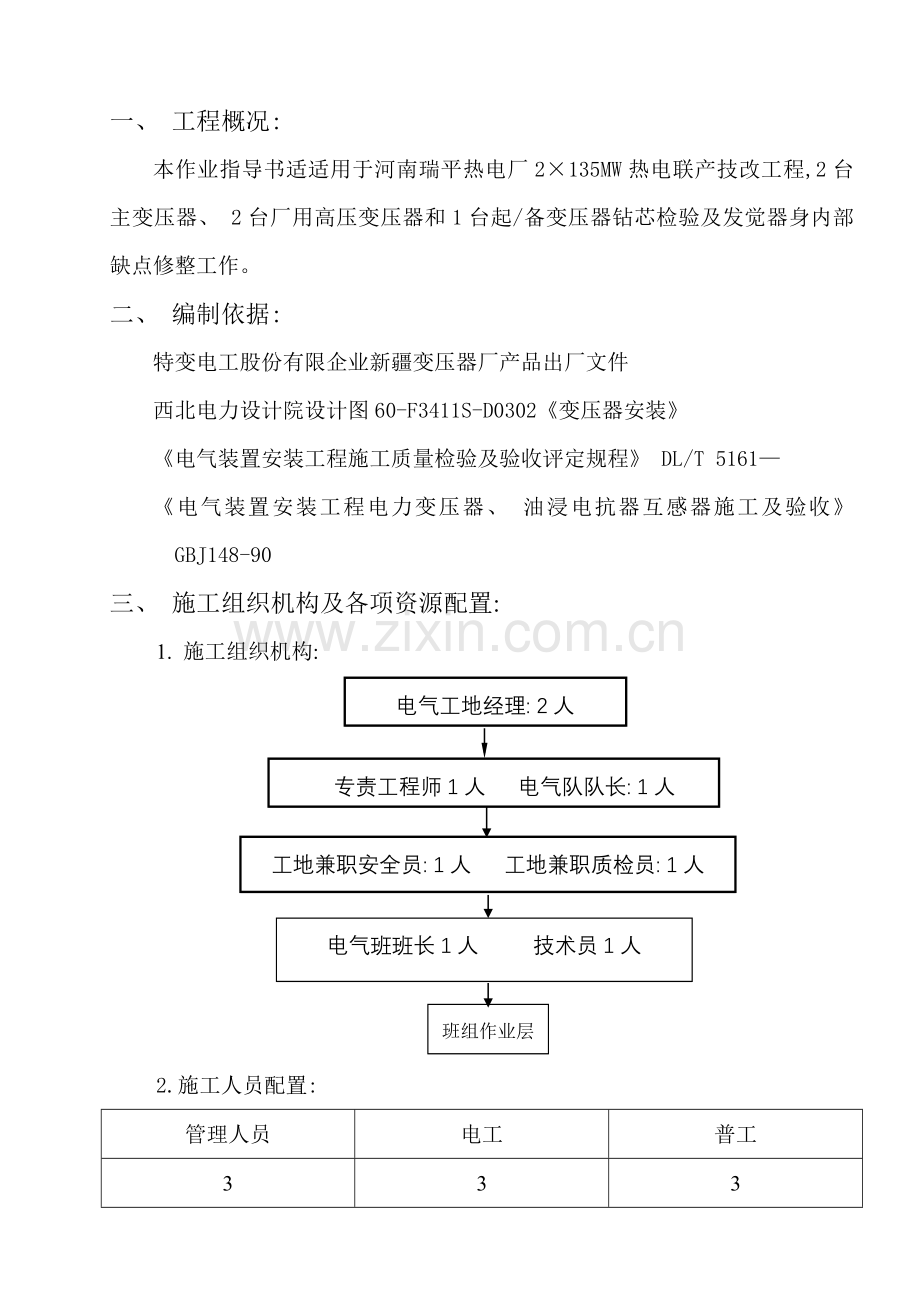

一、 工程概况:
本作业指导书适适用于河南瑞平热电厂2×135MW热电联产技改工程,2台主变压器、 2台厂用高压变压器和1台起/备变压器钻芯检验及发觉器身内部缺点修整工作。
二、 编制依据:
特变电工股份有限企业新疆变压器厂产品出厂文件
西北电力设计院设计图60-F3411S-D0302《变压器安装》
《电气装置安装工程施工质量检验及验收评定规程》 DL/T 5161—
《电气装置安装工程电力变压器、 油浸电抗器互感器施工及验收》GBJ148-90
三、 施工组织机构及各项资源配置:
1. 施工组织机构:
电气工地经理: 2人

专责工程师1人 电气队队长: 1人

工地兼职安全员: 1人 工地兼职质检员: 1人

电气班班长1人 技术员1人

班组作业层

2.施工人员配置:
管理人员
电工
普工
3
3
3
3.关键材料设备配置计划:
序号
名 称
型号 规格
单位
数量
1
真空滤油机

台
1
2
储油罐
40m3
台
1
3
充电式手电筒

把
3
4
防护服

套
3
5
防护靴

双
3
6
内六方扳手

套
1
7、 准备足量塑料布、 棉布、 酒精。
8、 滤油机与变压器、 储油罐连接管路。
9、 梅花扳手、 螺丝刀等小工具。
四、 关键施工方案:
1、 施工步骤图: 材料设备准备及施工技术交底

变压器放油或排氮

钻芯检验

无异常情况
有异常情况

下一步安装工作
进行变压器吊罩
2、 油浸式变压器钻芯检验步骤:
2.1钻芯检验前准备:
2.1.1变压器钻芯前, 一定要用摇表先测量确定铁芯对地、 夹件对地绝缘良好, 才能进行下步钻芯检验工作。
2.1.2环境立刻间要求
（1）大气湿度在65％以下时, 器身暴露时间≤16小时。
（2）大气湿度在65％～75％时, 器身暴露时间≤12小时。
（3）超出上述条件下暴露, 器身要进行对应干燥处理。
（4）环境温度应≥5℃, 器身温度要高于环境温度5-10℃。
（5）当环境温度较低时（0℃以下）, 应事先采取热油循环方法将器身温度加热提升到10℃以上。
（6）避免在风沙天气进行。
2.1.3对充油运输与储存变压器, 钻芯前须提前放油, 在放油过程中要打开油箱顶部阀门。经过真空滤油机将油从下部放油阀门排入清洗洁净油罐中, 放油后检验人员立刻进入油箱中检验时, 向油箱中吹入干燥空气或氧气, 确保氧气含量≥18%, 预防人员进入后窒息。进入油箱人员不宜超出3人。
2.1.4检验人衣、 鞋、 帽必需清洁, 最好不穿带有纽扣衣服。不许可带有除工具以外其她物件。全部工具要有严格登记、 清点制度, 严防遗失在油箱中。
2.1.5以上条件都含有以后, 检验人员能够进入变压器进行检验。
2.2钻芯后器身检验工作:
2.2.1器身检验应注意事项
（1）引线、 导线夹及绝缘件上不应搭、 挂、 靠任何物品, 不应在引线及支架上攀登。
（2）器身上不应放置任何物品。
（3）线圈引出线不应任何弯折（对于有折伤应进行修复）, 须保持原安装位置。
（4）内检过程时使用灯具必需有保护罩, 不准在箱内更换灯泡, 移动灯具和其它工具时注意不要损伤器身绝缘。
（5）在变压器内要注意箱顶部与器身之间定位装置安装, 预防器身定位架与油箱之间, 产生金属连接。
2.2.2器身检验内容
（1）检验铁心线圈有没有移位、 变形及铁心夹紧螺栓、 拉板是否松动; 检验全部紧固件在运输中有没有松动, 检验器身压钉是否处于压紧状态, 锁紧螺母是否处于锁紧状态, 检验引线与绝缘有没有串动和损伤。
（2）用开关扳手或开关手轮转动开关, 检验触头接触是否良好, 是否洁净清洁, 无励磁分接开关位置是否正确, 三相均应在额定位置。检验开关引线连接是否可靠。有载开关切换开关油室应密封良好, 拧紧油室底部放油塞。
（3）使用摇表检验铁心、 夹件及旁轭屏蔽板接地情况是否良好。测量铁心是否一点接地, 假如发觉有多点接地应立刻排除。测量绝缘电阻良好, 应无击穿和闪络现象, 且铁心绝缘电阻不应小于200兆欧。拉板结构铁心, 可直接由铁心接地线与夹件测量铁心与夹件（地）之间绝缘电阻。非拉板结构铁心, 应将铁心接地片拆开, 方可测量铁心与夹件（地）之间绝缘电阻。对于铁心铁轭是用低磁钢拉带紧固, 应将钢拉带与夹件间连线拆开, 测量钢拉带与夹件、 钢拉带与铁心之间绝缘电阻。
（4）检验油箱内壁及箱壁屏蔽装置, 有没有毛刺、 尖角、 杂物、 污物等与变压器无关异物, 并擦洗洁净。
2.3变压器钻芯检验完成后, 无异常现象, 检验项目符合要求, 可根据变压器安装施工方案进行下一步安装工作。
2.4在钻芯检验时如发觉开关或引线支架倾斜、 紧固件严重松动或脱落、 引线严重位移、 其绝缘松散、 器身中构件损伤、 铁芯多点接地、 内检时其它构件丢失在油箱中等某一异常情况时, 则变压器必需进行吊罩检验。
五、 安全技术方法:
1、 全部参与检验人员在施工前应进行一次安全技术交底。
2、 变压去放完油后必需打开孔盖及上部高压盖板让空气进行对流或向油箱内吹入干燥空气, 必需在氧含量大于18％情况下进人检验, 预防人员进入后窒息。
3、 变压器安装现场必需清除易燃物和严禁烟火, 并配置足够数量适用灭火器材。
4、 钻芯检验人员应熟知变压器安装技术方法和厂家设备技术说明书, 严格根据规范要求和厂家要求进行检验操作。
