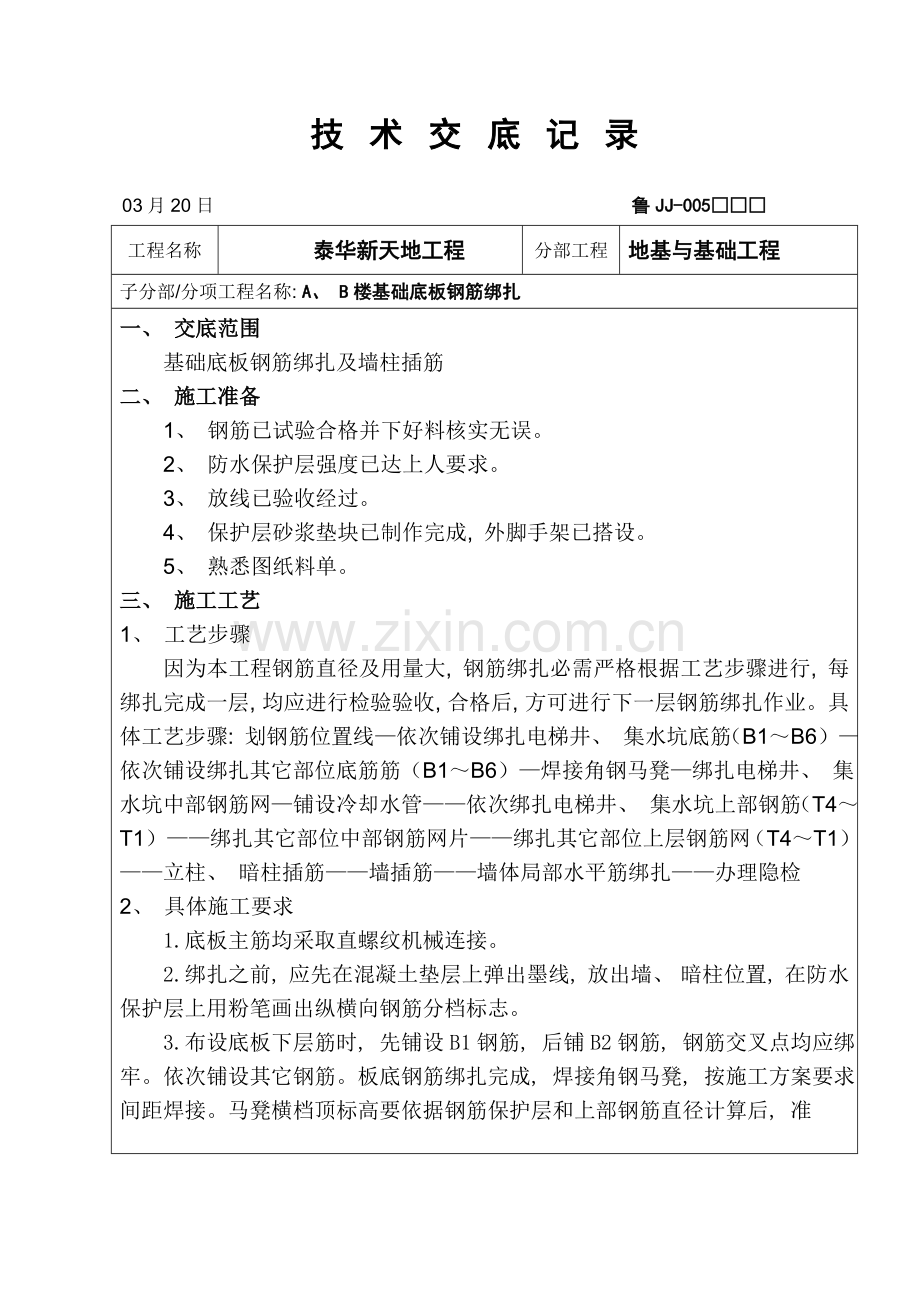

技 术 交 底 记 录
03月20日 鲁JJ-005□□□
工程名称
泰华新天地工程
分部工程
地基与基础工程
子分部/分项工程名称: A、 B楼基础底板钢筋绑扎
一、 交底范围
基础底板钢筋绑扎及墙柱插筋
二、 施工准备
1、 钢筋已试验合格并下好料核实无误。
2、 防水保护层强度已达上人要求。
3、 放线已验收经过。
4、 保护层砂浆垫块已制作完成, 外脚手架已搭设。
5、 熟悉图纸料单。
三、 施工工艺
1、 工艺步骤
因为本工程钢筋直径及用量大, 钢筋绑扎必需严格根据工艺步骤进行, 每绑扎完成一层, 均应进行检验验收, 合格后, 方可进行下一层钢筋绑扎作业。具体工艺步骤: 划钢筋位置线—依次铺设绑扎电梯井、 集水坑底筋（B1～B6）—依次铺设绑扎其它部位底筋筋（B1～B6）—焊接角钢马凳—绑扎电梯井、 集水坑中部钢筋网—铺设冷却水管——依次绑扎电梯井、 集水坑上部钢筋（T4～T1）——绑扎其它部位中部钢筋网片——绑扎其它部位上层钢筋网（T4～T1）——立柱、 暗柱插筋——墙插筋——墙体局部水平筋绑扎——办理隐检
2、 具体施工要求
1.底板主筋均采取直螺纹机械连接。
2.绑扎之前, 应先在混凝土垫层上弹出墨线, 放出墙、 暗柱位置, 在防水保护层上用粉笔画出纵横向钢筋分档标志。
3.布设底板下层筋时, 先铺设B1钢筋, 后铺B2钢筋, 钢筋交叉点均应绑牢。依次铺设其它钢筋。板底钢筋绑扎完成, 焊接角钢马凳, 按施工方案要求间距焊接。马凳横档顶标高要依据钢筋保护层和上部钢筋直径计算后, 准
技术责任人

交底人

接收人

山东省建筑工程管理局制表
技 术 交 底 记 录
03月20日 鲁JJ-005□□□
工程名称
泰华新天地工程
分部工程
地基与基础工程
子分部/分项工程名称: A、 B楼基础底板钢筋绑扎
确控制。横档方向应与T4垂直, 用粉笔在马凳横档角钢上划出分档标识。先绑扎中层钢筋网片, 再进行底板上层筋施工, 底板上层筋铺设次序为T4—T1。绑扎铁丝必需牢靠, 绑扎节点不得松动, 相邻绑扎节点穿插铁丝必需成“八”字状, 使钢筋网格不易变形, 同时绑扎丝头不得朝向垫层和模板。
4.钢筋下设40mm厚细石砼垫块, 间距600mm, 梅花状部署, 垫块采取与所浇筑砼同标号细石砼制成, 提前14天制作并覆盖撒水草袋养护。
5.墙、 柱插筋在基础底板内位置及锚固长度必需按施工图要求设置, 为了确保墙、 柱插筋位置正确, 放线人员把墙、 柱位置线用红油漆标识在底板上层钢筋上, 按标识线进行插筋施工, 为了预防插筋移位, 内外墙插筋与底板钢筋绑扎并与附加定位筋点焊。
6.外导墙施工缝设置在筏板顶面往上30CM处, 故外墙插筋上水平筋及暗柱柱箍筋绑扎高度要高于此标高。
7.接头位置
因为外墙插筋直径较大且只有一层故在该处不设竖向接头, 插筋直接封顶, 内墙及柱接头50%错开。
8.外墙水平施工缝处钢板止水带: 采取δ=4mm（宽450）钢板, 为了保持钢板止水带顺直, 将此带上、 下与墙拉结筋点焊（部分位置与墙拉结筋交叉处将拉结筋断开再与止水钢板焊接）, 确保其位置处于施中缝及墙中间。垂直施工缝两侧中间用φ8@1200钢筋点焊于墙附加筋之上,以确保钢板止水带上下顺直,钢板止水带接头处必需满焊, 搭接长度不得少于3CM。
9.施工中严禁碰坏防水保护层, 从而破坏防水层。
技术责任人

交底人

接收人

山东省建筑工程管理局制表
技 术 交 底 记 录
03月20日 鲁JJ-005□□□
工程名称
泰华新天地工程
分部工程
地基与基础工程
子分部/分项工程名称: A、 B楼基础底板钢筋绑扎
10.因为在钢筋加工过程中存在不一样程度误差, 所以在连接每根通长钢筋时, 端头钢筋长度应进行现场测量, 专门加工。应确保钢筋弯折点、 切断点位置正确。
11.钢筋直螺纹连接: 筏板钢筋在钢筋场地采取直螺纹机械连接, 连接接头应符合《钢筋机械连接通用技术规程》（JGJ107-）要求。机械连接接头应按500个接头一组取样进行接头连接试验, 并按接头数量10％进行接头外观质量检验。
四、 质量要求
1.钢筋应平直、 无损伤、 表面不得有裂纹、 油污、 颗粒壮或片状老锈。
2.钢筋品种、 等级、 规格和数量符合设计要求。
3.接头力学试验汇报合格。
4.许可偏差: （MM）
绑扎钢筋网: 长、 宽±10, 网眼尺寸±20;
受力钢筋: 间距±10, 排距±5;
保护层厚度: 基础±10, 墙±3;
绑扎箍筋、 横向钢筋间距: ±20;
钢筋弯起点位置: 20
预埋件: 中心线位置5, 水平高差+3, 0

技术责任人

交底人

接收人

山东省建筑工程管理局制表
技 术 交 底 记 录
03月20日 鲁JJ-005□□□
工程名称
泰华新天地工程
分部工程
地基与基础工程
子分部/分项工程名称: A、 B楼基础底板钢筋绑扎
五、 安全文明施工
1.进入现场必需遵守安全生产六大纪律;
2.搬运钢筋时要注意边缘是否有障碍物, 以防钢筋回转时碰撞而发生意外; 且多人合运钢筋时起、 落、 转、 停动作要一致, 人工上下传送不得在同一垂直线上。成品钢筋堆放要分散、 稳当、 预防倾倒和塌落。
3.起吊钢筋时必需规格统一, 不准一点吊且有专职信号工指挥。
4.钢筋绑扎完成, 应立刻清理基坑中垃圾及剩下钢筋和绑扎铁丝, 做到工完场清。砼浇筑前, 应在钢筋网上铺设跳板, 作为人行通道。
5.深坑绑扎钢筋和安装骨架, 须搭设脚手架和马道。
技术责任人

交底人

接收人

山东省建筑工程管理局制表
