附图8－7钻孔灌注桩施工工序及监理工作示意图

监理审核合格签发开工通知单
填报开工申请单

桩位放样

监理检验
埋设护筒

钻机就位

钻进

监理检验、 旁站

清孔

测量钻孔深度

监理检验
制钢筋笼、 运至桩位
吊放钢筋笼

泵车准备, 安装导管
监理检验
作密封检验

二次清孔

监理检验、 旁站
水下灌注砼

拔除护筒

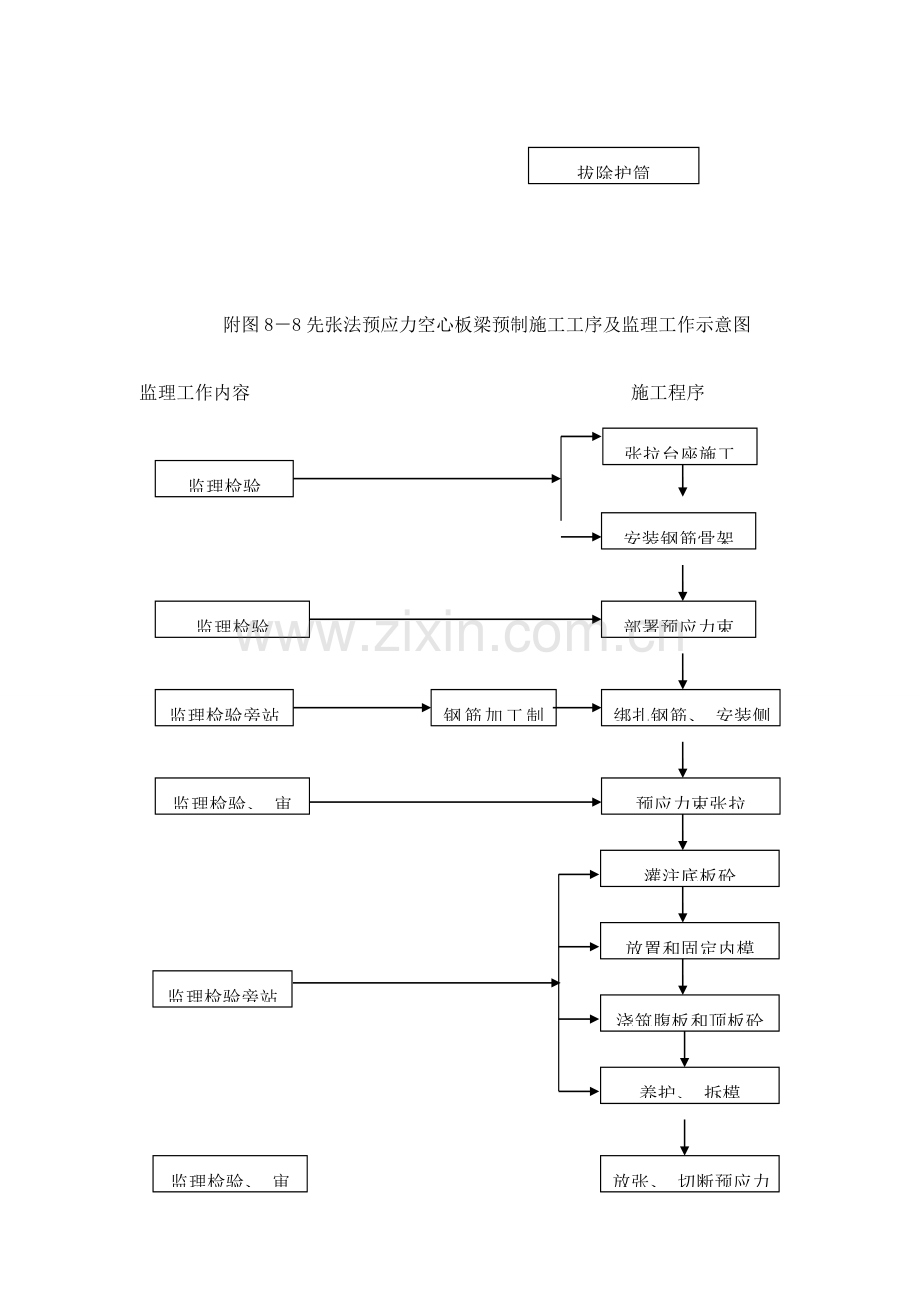

附图8－8先张法预应力空心板梁预制施工工序及监理工作示意图

监理工作内容 施工程序
张拉台座施工

监理检验

安装钢筋骨架

监理检验
部署预应力束

监理检验旁站
钢筋加工制作
绑扎钢筋、 安装侧模

监理检验、 审核
预应力束张拉

灌注底板砼

放置和固定内模

监理检验旁站

浇筑腹板和顶板砼

养护、 拆模

放张、 切断预应力束

监理检验、 审核

封端、 移梁

附图8－9空心板安装施工工序及监理工作示意图

监理工作内容 施工程序
监理旁站检验
预制场板体检验

桥梁孔位标高复核`
吊 板

监理旁站检验
支 座 放 样
运 板

支 座 安 装

吊车架板

横 向 移 板

板 体 就 位

监理检验、 审核
检 查

架下一块板

附图8-10 安全生产确保体系框图
组织确保
制度确保
安全机构及人员配置齐全
各部门按职责分工做好安全工作
建立群体安全总体格局
各级领导层层负责、 包干落实
党政工团齐抓共管
技术科搞好安全设计
经理、 队安全责任制
安全技术交底制
交接班制
安全挂牌制
总工程师安全责任制
安检工程师安全责任制
公安人员安全责任制
安全检验制
防高空坠落事故
抓好安全预防, 开展预想、 预制、 预防活动
防落水事故
防机具设备伤害事故
安全生产领导小组
经理
总工程师
工程队
安全工程师
安全责任制
防范
关键
基础
工作
安全
目标
交接班制
安全技术交底制
安全挂牌制
安全检验制
班前安全讲话制
杜绝职员因公亡人事故、 火灾及亡人事故, 年负伤率小于5‰, 重伤率小于0.6‰
防物体打击事故
防行车事故
防电击伤害事故
加强职员岗位培训, 坚持培训、 持证上岗
抓好安全宣传教育
加大安全技术设备和设施投入
严格实施安全管理要求
周一安全活动日制
安全设计制
工作确保
安 全 保 证 体 系
