单光束对射式激光入侵探测器说明书
第一章 技术特点说明
维安达斯系列激光入侵探测器采取808nm不可见激光作为光源, 根据单边发射, 单边接收方法工作; 其中两光束以上激光探测器报警触发方法能够经过探测器自带转换开关选择单光束阻断报警或相邻双光束同时阻断报警, 世界首创, 所以可广泛应用于多种复杂环境, 根本杜绝因为小动物或者其她环境原因引发误报。
激光作为一个能量高度集中光源, 早期应用于航空航天及军工设施中; 维安达斯系列激光入侵探测器采取军工级激光发射和接收器件作为探测器关键部件, 使产品在探测距离, 抗干扰, 稳定性各方面都优于传统主动红外红外对射、 红外光栅等探测器, 所以一经面世即受到各界用户广泛应用和肯定, 现在已经成功应用于机场、 地铁、 国界线、 大型项目关键设备保护现场、 多种训练场、 工厂周界、 养殖场等, 是现代安防领域关键入侵探测器。
第二章 技术参数
品 牌
VOANDOS 维安达斯
型 号
ABJ-XXX-1J
产品名称
激光入侵探测器
激光波长
工作: 808nm（能够依据用户需求定做
警戒距离
100-500米
警戒层数
单层
报警源
单光束/两光束同时遮断可选
光束间距
15cm
供电电压
DC12V±10%
工作电流
发射端: 100-200mA 接收端: 50mA
输出方法
常闭,干触点
报警输出时间
≥1S
响应时间
40-500mS（可定制）
接收角度
±30°
发射光轴
X轴 ±30°Y轴 ±30°
信号指示
高亮度蓝色LED灯组
适应环境
温度-40℃～60℃
防护等级
IP66
外壳材质
1.7mm厚304优质不锈钢
外形尺寸
100×100×150(mm)

第三章 产品外观及结构说明

说明: 需要进行发射机光束角度调整时, 请先用螺丝刀拧开X/Y轴调整孔防水螺丝, 然后用3mm一字螺丝刀伸入调整孔
内进行调整

第四章 安装与调试

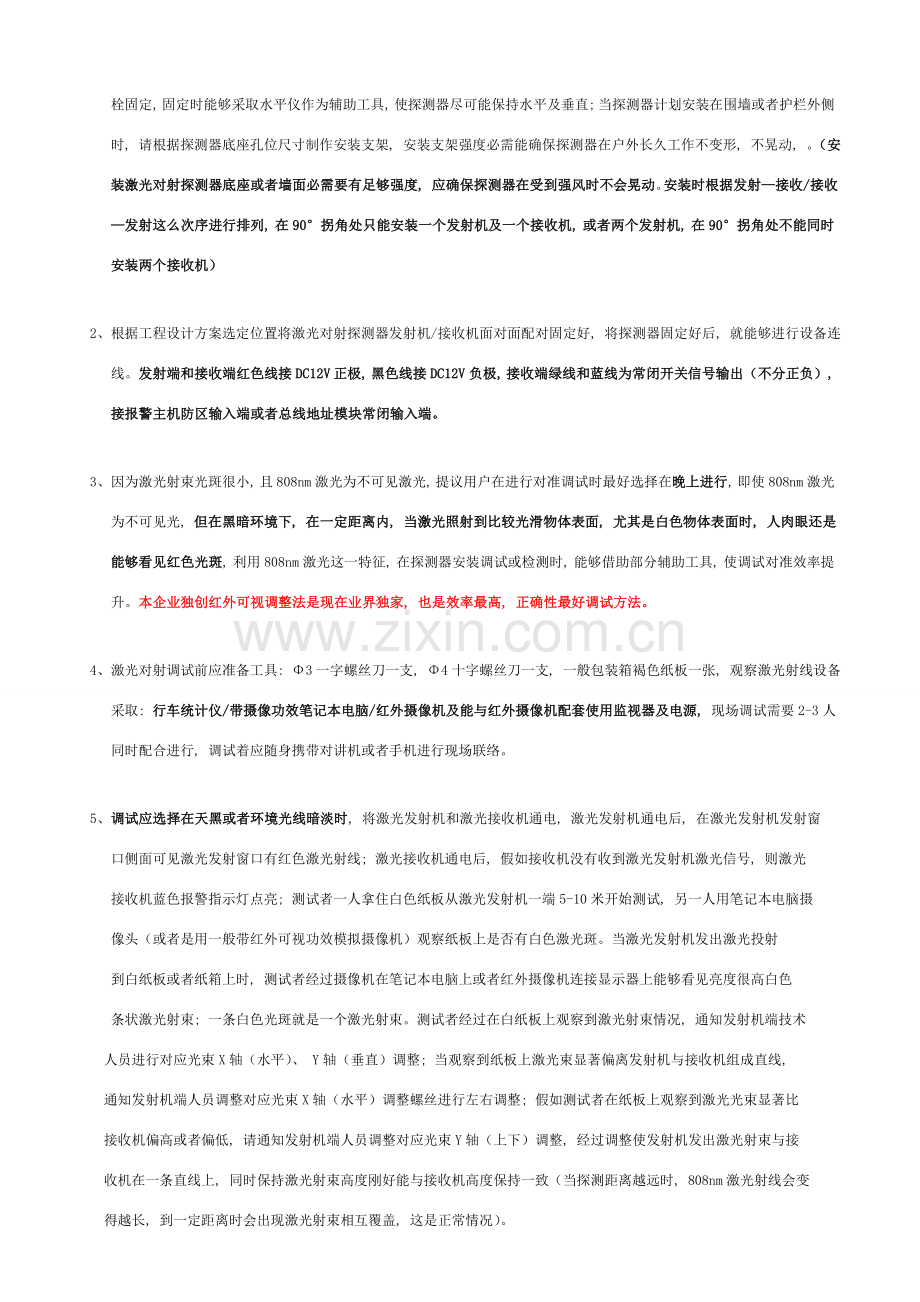

1、 本设备能够安装在地面或者坚固安装台上, 假如安装在地面时请根据设备底座尺寸预埋直径10mm膨胀螺栓或者现场用螺栓固定, 固定时能够采取水平仪作为辅助工具, 使探测器尽可能保持水平及垂直; 当探测器计划安装在围墙或者护栏外侧时, 请根据探测器底座孔位尺寸制作安装支架, 安装支架强度必需能确保探测器在户外长久工作不变形, 不晃动, 。（安装激光对射探测器底座或者墙面必需要有足够强度, 应确保探测器在受到强风时不会晃动。安装时根据发射—接收/接收—发射这么次序进行排列, 在90°拐角处只能安装一个发射机及一个接收机, 或者两个发射机, 在90°拐角处不能同时安装两个接收机）

2、 根据工程设计方案选定位置将激光对射探测器发射机/接收机面对面配对固定好, 将探测器固定好后, 就能够进行设备连线。发射端和接收端红色线接DC12V 正极, 黑色线接DC12V负极, 接收端绿线和蓝线为常闭开关信号输出（不分正负）, 接报警主机防区输入端或者总线地址模块常闭输入端。

3、 因为激光射束光斑很小, 且808nm激光为不可见激光, 提议用户在进行对准调试时最好选择在晚上进行, 即使808nm激光为不可见光, 但在黑暗环境下, 在一定距离内, 当激光照射到比较光滑物体表面, 尤其是白色物体表面时, 人肉眼还是能够看见红色光斑, 利用808nm激光这一特征, 在探测器安装调试或检测时, 能够借助部分辅助工具, 使调试对准效率提升。本企业独创红外可视调整法是现在业界独家, 也是效率最高, 正确性最好调试方法。

4、 激光对射调试前应准备工具: Φ3一字螺丝刀一支, Φ4十字螺丝刀一支, 一般包装箱褐色纸板一张, 观察激光射线设备采取: 行车统计仪/带摄像功效笔记本电脑/红外摄像机及能与红外摄像机配套使用监视器及电源, 现场调试需要2-3人同时配合进行, 调试着应随身携带对讲机或者手机进行现场联络。

5、 调试应选择在天黑或者环境光线暗淡时, 将激光发射机和激光接收机通电, 激光发射机通电后, 在激光发射机发射窗
口侧面可见激光发射窗口有红色激光射线; 激光接收机通电后, 假如接收机没有收到激光发射机激光信号, 则激光
接收机蓝色报警指示灯点亮; 测试者一人拿住白色纸板从激光发射机一端5-10米开始测试, 另一人用笔记本电脑摄
像头（或者是用一般带红外可视功效模拟摄像机）观察纸板上是否有白色激光斑。当激光发射机发出激光投射
到白纸板或者纸箱上时, 测试者经过摄像机在笔记本电脑上或者红外摄像机连接显示器上能够看见亮度很高白色
条状激光射束; 一条白色光斑就是一个激光射束。测试者经过在白纸板上观察到激光射束情况, 通知发射机端技术
人员进行对应光束X轴（水平）、 Y轴（垂直）调整; 当观察到纸板上激光束显著偏离发射机与接收机组成直线,
通知发射机端人员调整对应光束X轴（水平）调整螺丝进行左右调整; 假如测试者在纸板上观察到激光光束显著比
接收机偏高或者偏低, 请通知发射机端人员调整对应光束Y轴（上下）调整, 经过调整使发射机发出激光射束与接
收机在一条直线上, 同时保持激光射束高度刚好能与接收机高度保持一致（当探测距离越远时, 808nm激光射线会变
得越长, 到一定距离时会出现激光射束相互覆盖, 这是正常情况）。

6、 全部光束都调试对准良好后, 接收机报警指示灯熄灭, 这时就能够进行光束阻断测试; 测试者从发射机和接收机中间快速穿过, 接收端蓝色指示灯点亮, 同时继电器由常闭变为开路。

第五章: 维护及保养
1、 激光入侵探测器供电电源为DC 12V, 为确保设备正常使用, 提议用户选择DC12V 2A以上稳压输出开关电源;
2、 因为激光入侵探测器全天候工作在户外, 所以用户有必需每3-6个月对探测器发射透镜和接收透镜进行表面清洁, 确保探测器激光信号不被衰减;
关键提醒: 因为激光器属于高度敏感器件, 非本企业专业技术人员, 严禁私自打开探测器外壳, 一旦私自打开外壳, 我公
司不负担该产品任何保修和质量责任! 警情配合, 谢谢!
