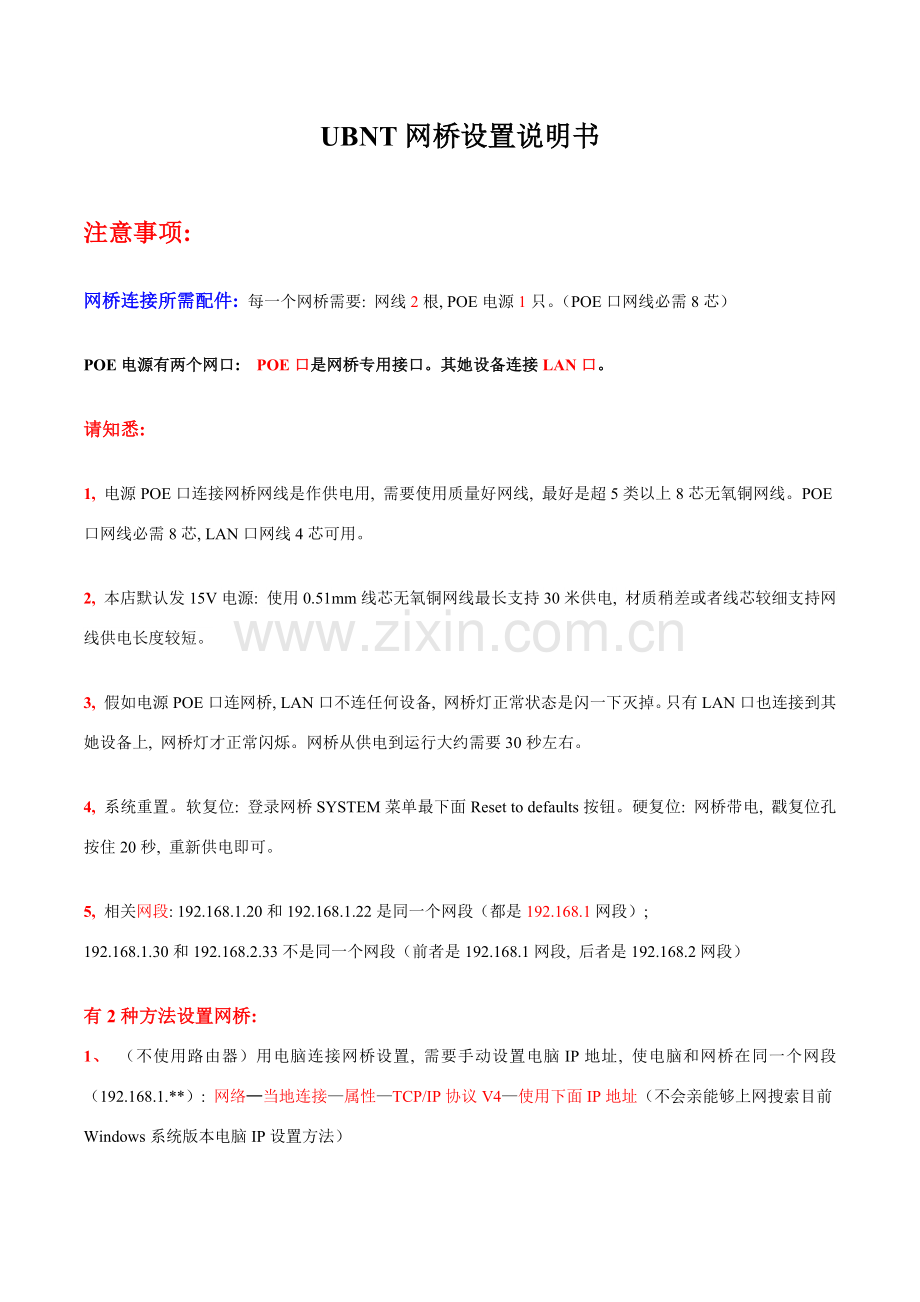

UBNT网桥设置说明书

注意事项:

网桥连接所需配件: 每一个网桥需要: 网线2根, POE电源1只。（POE口网线必需8芯）

POE电源有两个网口: POE口是网桥专用接口。其她设备连接LAN口。

请知悉:

1, 电源POE口连接网桥网线是作供电用, 需要使用质量好网线, 最好是超5类以上8芯无氧铜网线。POE口网线必需8芯, LAN口网线4芯可用。

2, 本店默认发15V电源: 使用0.51mm线芯无氧铜网线最长支持30米供电, 材质稍差或者线芯较细支持网线供电长度较短。

3, 假如电源POE口连网桥, LAN口不连任何设备, 网桥灯正常状态是闪一下灭掉。只有LAN口也连接到其她设备上, 网桥灯才正常闪烁。网桥从供电到运行大约需要30秒左右。

4, 系统重置。软复位: 登录网桥SYSTEM菜单最下面Reset to defaults按钮。硬复位: 网桥带电, 戳复位孔按住20秒, 重新供电即可。

5, 相关网段: 192.168.1.20和192.168.1.22是同一个网段（都是192.168.1网段）;
192.168.1.30和192.168.2.33不是同一个网段（前者是192.168.1网段, 后者是192.168.2网段）

有2种方法设置网桥:
1、 （不使用路由器）用电脑连接网桥设置, 需要手动设置电脑IP地址, 使电脑和网桥在同一个网段（192.168.1.**）: 网络—当地连接—属性—TCP/IP协议V4—使用下面IP地址（不会亲能够上网搜索目前Windows系统版本电脑IP设置方法）

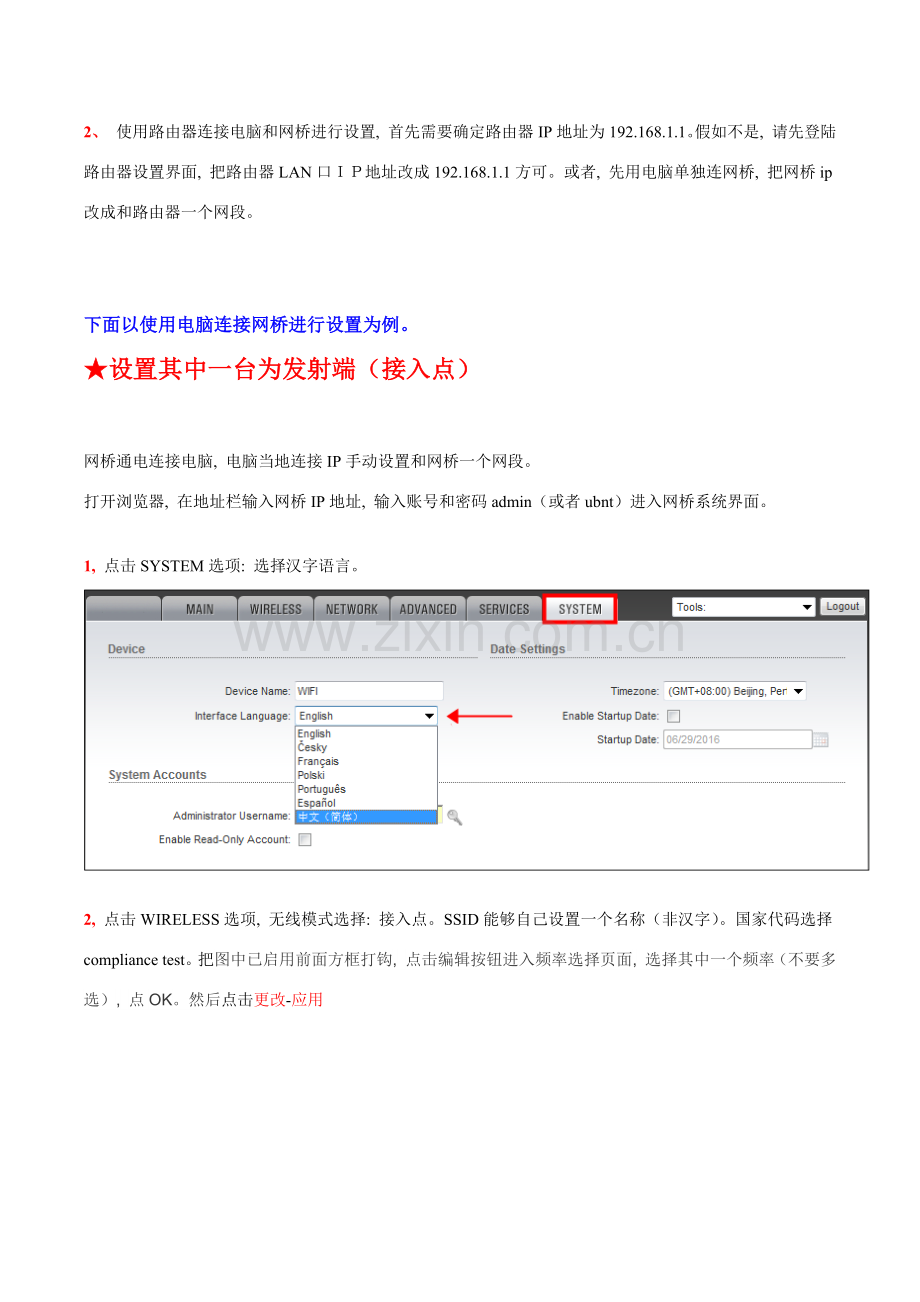

2、 使用路由器连接电脑和网桥进行设置, 首先需要确定路由器IP地址为192.168.1.1。假如不是, 请先登陆路由器设置界面, 把路由器LAN口ＩＰ地址改成192.168.1.1方可。或者, 先用电脑单独连网桥, 把网桥ip改成和路由器一个网段。

下面以使用电脑连接网桥进行设置为例。
★设置其中一台为发射端（接入点）

网桥通电连接电脑, 电脑当地连接IP手动设置和网桥一个网段。
打开浏览器, 在地址栏输入网桥IP地址, 输入账号和密码admin（或者ubnt）进入网桥系统界面。

1, 点击SYSTEM选项: 选择汉字语言。

2, 点击WIRELESS选项, 无线模式选择: 接入点。SSID能够自己设置一个名称（非汉字）。国家代码选择compliance test。把图中已启用前面方框打钩, 点击编辑按钮进入频率选择页面, 选择其中一个频率（不要多选）, 点OK。然后点击更改-应用

注意: 每次点击右下角更改按钮后, 右上角选项菜单下会弹出一个弹框, 一定关键点击应用按钮, 不然此次更改无效, 不被保留。

3, 点击NETWORK菜单, 依据需要修改网桥ip地址和网关, 然后点击更改-应用。切记: 网桥不能设置路由器模式。网桥ip地址是静态, 千万不要选择DHCP, 以免引发系统错误。

至此, 发射端已经设置完成! 顺便在标签上标识IP和发射。
除了NETWORK和WIRELESS菜单, 其她菜单参数不要随意改动。

★设置另一台为接收端（站）

1, 选择汉字语言后。首先点击WIRELESS选项, 无线模式选择: 站。SSID和发射端一样, 国家代码compliance test。选择和发射端相同频率（不要多选）, 点OK。然后点击更改-应用

2， 回到NETWORK菜单, 按需修改网桥IP地址和网关即可。顺便标注下IP地址。
至此2个网桥配对已经设置完成。两台网桥都通电, 电脑任意连接一台网桥, 都能够打开2个网桥界面。旁边有网络话能够简单测试下: 把发射端连路由器上, 接收端连电脑上（电脑IP改回自动获取）, 这时电脑已经是能够经过网桥上网了。

相关MAIN菜单信号界面部分参数说明:

在MAIN菜单左侧: 显示目前网桥无线模式, SSID名称, 无线安全（假如加密会显示加密方法）。下面显示网桥运行时间, 使用信道频率。WLAN MAC是网桥MAC地址。

MAIN菜单右侧, 就是我们关键关注信号参数了。
信号强度: -号后面数字越小, 信号越强（-20比-30信号强）。关键取决于2个网桥距离, 还有角度是否对准, 或者是否有干扰, -80以上极难连接成功。
传输CCQ: 反应是信号传输质量, 数值越高越好（90%以上）, 太低话说明干扰较大。
TX/RX Rate: 这个数值是我们最关注。与信号强度和CCQ相关, 也能够看成网桥传输衰减后剩下带宽, 在一定程度上我们能够忽略前2个数值, 直接看TX/RX速率大小, 假如数值较低:
1， TX/RX速率低, CCQ正常, 信号强度差。这种情况假如不是距离原因就是方向没对准, 需要调整2个网桥角度, 假如有高度差, 需要倾斜着安装。
2， TX/RX速率低, 信号强度正常, CCQ低。这种情况说明目前频率收到了干扰, 需要换其她频率使用。
3， TX/RX速率低, 信号强度和CCQ都正常。这种情况也需要更换网桥频率, 不一样频率传输效果不一样, 有效果好, 有效果差。

相关更换频率: 在网桥已经通情况下, 把2个网桥设置界面都打开。先改远端网桥频率, 然后再改近端网桥频率, 不然人要到对面再用电脑改。比如我们近端这台网桥ip是22, 远端对面那个网桥ip是33, 那么我们在电脑上把2个网桥界面都打开, 先改33频率, 然后改22。
