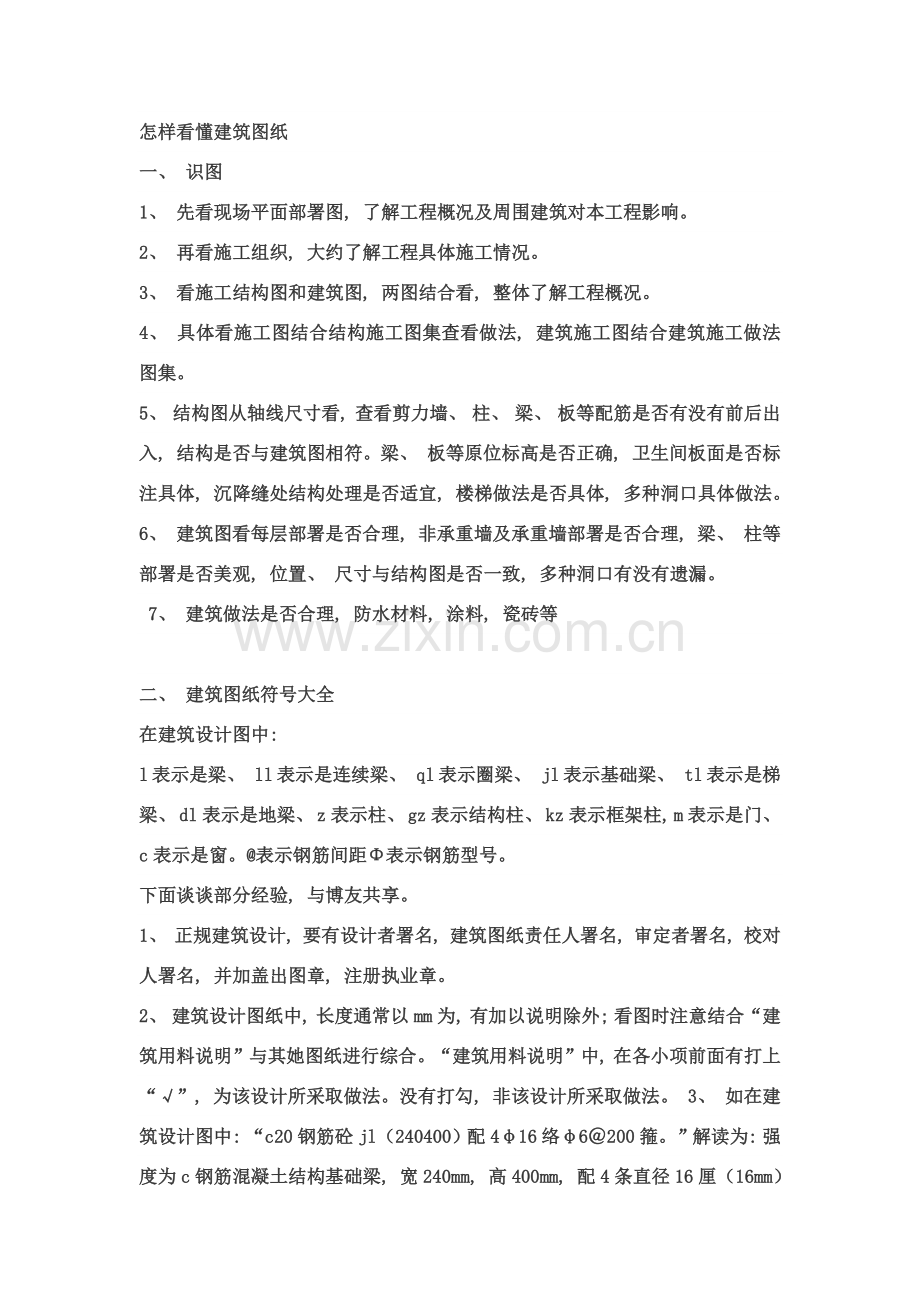

怎样看懂建筑图纸
一、 识图
1、 先看现场平面部署图, 了解工程概况及周围建筑对本工程影响。
2、 再看施工组织, 大约了解工程具体施工情况。
3、 看施工结构图和建筑图, 两图结合看, 整体了解工程概况。
4、 具体看施工图结合结构施工图集查看做法, 建筑施工图结合建筑施工做法图集。
5、 结构图从轴线尺寸看, 查看剪力墙、 柱、 梁、 板等配筋是否有没有前后出入, 结构是否与建筑图相符。梁、 板等原位标高是否正确, 卫生间板面是否标注具体, 沉降缝处结构处理是否适宜, 楼梯做法是否具体, 多种洞口具体做法。
6、 建筑图看每层部署是否合理, 非承重墙及承重墙部署是否合理, 梁、 柱等部署是否美观, 位置、 尺寸与结构图是否一致, 多种洞口有没有遗漏。
7、 建筑做法是否合理, 防水材料, 涂料, 瓷砖等

二、 建筑图纸符号大全
在建筑设计图中:
l表示是梁、 ll表示是连续梁、 ql表示圈梁、 jl表示基础梁、 tl表示是梯梁、 dl表示是地梁、 z表示柱、 gz表示结构柱、 kz表示框架柱, m表示是门、 c表示是窗。@表示钢筋间距Φ表示钢筋型号。
下面谈谈部分经验, 与博友共享。
1、 正规建筑设计, 要有设计者署名, 建筑图纸责任人署名, 审定者署名, 校对人署名, 并加盖出图章, 注册执业章。

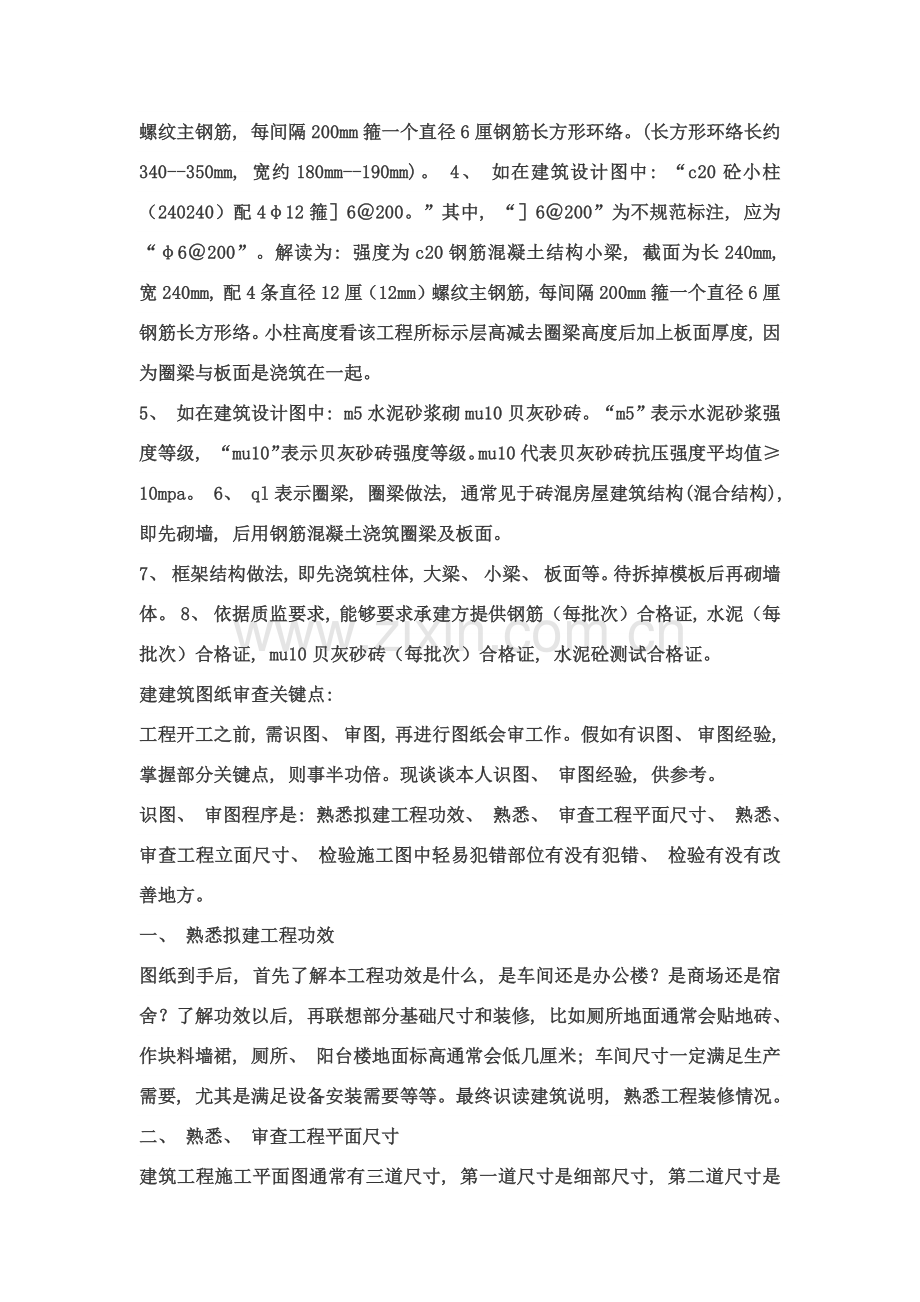

2、 建筑设计图纸中, 长度通常以mm为, 有加以说明除外; 看图时注意结合“建筑用料说明”与其她图纸进行综合。“建筑用料说明”中, 在各小项前面有打上“√”, 为该设计所采取做法。没有打勾, 非该设计所采取做法。 3、 如在建筑设计图中: “c20钢筋砼jl（240400）配4φ16络φ6＠200箍。”解读为: 强度为c钢筋混凝土结构基础梁, 宽240mm, 高400mm, 配4条直径16厘（16mm）螺纹主钢筋, 每间隔200mm箍一个直径6厘钢筋长方形环络。(长方形环络长约340--350mm, 宽约180mm--190mm)。 4、 如在建筑设计图中: “c20砼小柱（240240）配4φ12箍］6＠200。”其中, “］6＠200”为不规范标注, 应为“φ6＠200”。解读为: 强度为c20钢筋混凝土结构小梁, 截面为长240mm, 宽240mm, 配4条直径12厘（12mm）螺纹主钢筋, 每间隔200mm箍一个直径6厘钢筋长方形络。小柱高度看该工程所标示层高减去圈梁高度后加上板面厚度, 因为圈梁与板面是浇筑在一起。
5、 如在建筑设计图中: m5水泥砂浆砌mu10贝灰砂砖。“m5”表示水泥砂浆强度等级, “mu10”表示贝灰砂砖强度等级。mu10代表贝灰砂砖抗压强度平均值≥10mpa。 6、 ql表示圈梁, 圈梁做法, 通常见于砖混房屋建筑结构(混合结构), 即先砌墙, 后用钢筋混凝土浇筑圈梁及板面。
7、 框架结构做法, 即先浇筑柱体, 大梁、 小梁、 板面等。待拆掉模板后再砌墙体。 8、 依据质监要求, 能够要求承建方提供钢筋（每批次）合格证, 水泥（每批次）合格证, mu10贝灰砂砖（每批次）合格证, 水泥砼测试合格证。
建建筑图纸审查关键点:
工程开工之前, 需识图、 审图, 再进行图纸会审工作。假如有识图、 审图经验, 掌握部分关键点, 则事半功倍。现谈谈本人识图、 审图经验, 供参考。
识图、 审图程序是: 熟悉拟建工程功效、 熟悉、 审查工程平面尺寸、 熟悉、 审查工程立面尺寸、 检验施工图中轻易犯错部位有没有犯错、 检验有没有改善地方。
一、 熟悉拟建工程功效
图纸到手后, 首先了解本工程功效是什么, 是车间还是办公楼？是商场还是宿舍？了解功效以后, 再联想部分基础尺寸和装修, 比如厕所地面通常会贴地砖、 作块料墙裙, 厕所、 阳台楼地面标高通常会低几厘米; 车间尺寸一定满足生产需要, 尤其是满足设备安装需要等等。最终识读建筑说明, 熟悉工程装修情况。
二、 熟悉、 审查工程平面尺寸
建筑工程施工平面图通常有三道尺寸, 第一道尺寸是细部尺寸, 第二道尺寸是轴线间尺寸, 第三道尺寸是总尺寸。检验第一道尺寸相加之和是否等于第二道尺寸、 第二道尺寸相加之和是否等于第三道尺寸, 并留心边轴线是否是墙中心线, 广东省制图习惯是边轴线为外墙外边线。识读工程平面图尺寸, 先识建施平面图, 再识本层结施平面图, 最终识水电空调安装、 设备工艺、 第二次装修施工图, 检验它们是否一致。熟悉本层平面尺寸后, 审查是否满足使用要求, 比如检验房间平面部署是否方便使用、 采光通风是否良好等。识读下一层平面图尺寸时, 检验与上一层有没有不一致地方。
三、 熟悉、 审查工程立面尺寸
建筑工程建施图通常有正立面图、 剖立面图、 楼梯剖面图, 这些图有工程立面尺寸信息; 建施平面图、 结施平面图上, 通常也标有本层标高; 梁表中, 通常有梁表面标高; 基础大样图、 其它细部大样图, 通常也有标高注明。经过这些施工图, 可掌握工程立面尺寸。
正立面图通常有三道尺寸, 第一道是窗台、 门窗高度等细部尺寸, 第二道是层高尺寸, 并标注有标高, 第三道是总高度。审查方法与审查平面各道尺寸一样, 第一道尺寸相加之和是否等于第二道尺寸, 第二道尺寸相加之和是否等于第三道尺寸。检验立面图各楼层标高是否与建施平面图相同, 再检验建施标高是否与结施标高相符。
建施图各楼层标高与结施图对应楼层标高应不完全相同, 因建施图楼地面标高是工程完工后标高, 而结施图中楼地面标高仅结构面标高, 不包含装修面高度, 同一楼层建施图标高应比结施图标高高几厘米。这一点需尤其注意, 因有些施工图, 把建施图标高标在了对应结施图上, 假如不留心, 施工中会犯错。
熟悉立面图后, 关键检验门窗顶标高是否与其上一层梁底标高相一致; 检验楼梯踏步水平尺寸和标高是否有错, 检验梯梁下竖向净空尺寸是否大于2、 1米, 是否出现碰头现象; 当中间层出现露台时, 检验露台标高是否比室内低; 检验厕所、 浴室楼地面是否低几厘米, 若不是, 检验有没有防溢水方法; 最终与水电空调安装、 设备工艺、 第二次装修施工图相结合, 检验建筑高度是否满足功效需要。
四、 检验施工图中轻易犯错地方有没有犯错
熟悉建筑工程尺寸后, 再检验施工图中轻易犯错地方有没有犯错, 关键检验内容以下: 1、 检验女儿墙砼压顶坡向是否朝内。 2、 检验砖墙下有梁否。
3、 结构平面中梁, 在梁表中是否全标出了配筋情况。
4、 检验主梁高度有没有低于次梁高度情况。
5、 梁、 板、 柱在跨度相同、 相近时, 有没有配筋相差较大地方, 若有, 需验算。 6、 当梁与剪力墙同一直线部署时, 检验有没有梁宽度超出墙厚度。
7、 当梁分别支承在剪力墙和柱边时, 检验梁中心线是否与轴线平行或重合, 检验梁宽有没有突出墙或柱外, 若有, 应提交设计处理。
8、 检验梁受力钢筋最小间距是否满足施工验收规范要求, 当工程上采取带肋螺纹钢筋时, 因为工人在钢筋加工中, 用无肋面进行弯曲, 所以钢筋直径取值应为原钢筋直径加上约2×1mm肋厚。
9、 检验室内出露台门上是否设计有雨蓬, 检验结构平面上雨蓬中心是否与建施图上门中心线重合。
10、 当设计要求与施工验收规范有没有不一样。如柱表中常说明: 柱筋每侧少于4根可在同一截
面搭接。但施工验收规范要求, 同一截面钢筋搭接面积不得超出50%。
11、 检验结构说明与结构平面、 大样、 梁柱表中内容以及与建施说明有没有存在相矛盾之处。 12、 单独基础系双向受力, 沿短边方向受力钢筋通常置于长边受力钢筋上面, 检验施工
图基础大样图中钢筋是否画错。
五、 审查原施工图有没有可改善地方
关键从有利于该工程施工、 有利于确保建筑质量、 有利于工程美观三个方面对原施工图提出改善意见。
1、 从有利于工程施工角度提出改善施工图意见
①结构平面上会出现连续框架梁相邻跨度较大情况, 当中间支座负弯矩筋分开锚固时, 会造成梁柱接头处钢筋太密, 捣砼困难, 可向设计人员提议: 负筋能连通尽可能连通。 ②当支座负筋为通长时, 就造成了跨度小梁宽较小梁面钢筋太密, 无法捣砼, 可提议在确保梁负筋前提下, 尽可能保持各跨梁宽一致, 只对梁高进行调整, 方便于面筋连通和浇捣砼。
③当结结构型复杂, 某一部位结构施工难以一次完成时, 向设计提出: 砼施工缝怎样留置。 ④露台面标高降低后, 若露台中间有梁, 且此梁与室内相通时, 梁受力筋在降低处是弯折还是分开锚固, 请设计处理。
2、 从有利于建筑工程质量方面, 提出修改施工图意见。
①当设计天花抹灰与墙面抹灰相同为1: 1: 6混合砂浆时, 可提议将天花抹灰改为1: 1: 4混合砂浆, 以增加粘结力。 ②当施工图上对电梯井坑、 卫生间沉池, 消防水池未注明防水施工要求时, 可提议在坑外壁、 沉池水池内壁增加水泥砂浆防水层, 以提升防水质量。
3、 从有利于建筑美观方面提出改善施工图
①若出现露台女儿墙与外窗相接时, 检验女儿墙高度是否高过窗台, 若是, 则相接处不美观, 提议设计处理。
②检验外墙饰面分色线是否连通, 若不连通, 提议到阴角处收口; 当外墙与内墙无显著分界线时, 问询设计, 墙装饰延伸到内墙何处收口最为美观, 外墙突出部位顶面和底面是否同外墙一样装饰。
③当柱截面尺寸随楼层升高而逐步减小时, 若柱突出外墙成为立面装饰线条时, 为使该线条上下宽窄一致, 提议对突出部位柱截面不缩小。
④当柱部署在建筑平面砖墙转角位, 而砖墙转角少于900, 若结构设计仍采取方形柱, 可提议依据建筑平面将方形改为多边形柱, 以免柱角突出墙外, 影响使用和美观。
⑤当电梯大堂（前室）左边有一框架柱突出墙面10～20cm时, 检验右边柱是否出突出相同尺寸, 若不是, 提议修改成左右对称。
根据“熟悉拟建工程功效熟悉、 审查工程平面尺寸熟悉、 审查工程立面尺寸检验施工图中轻易犯错部位有没有犯错检验有没有需改善地方”程序和思绪, 会有计划、 全方面地展开识图、 审图工作。
