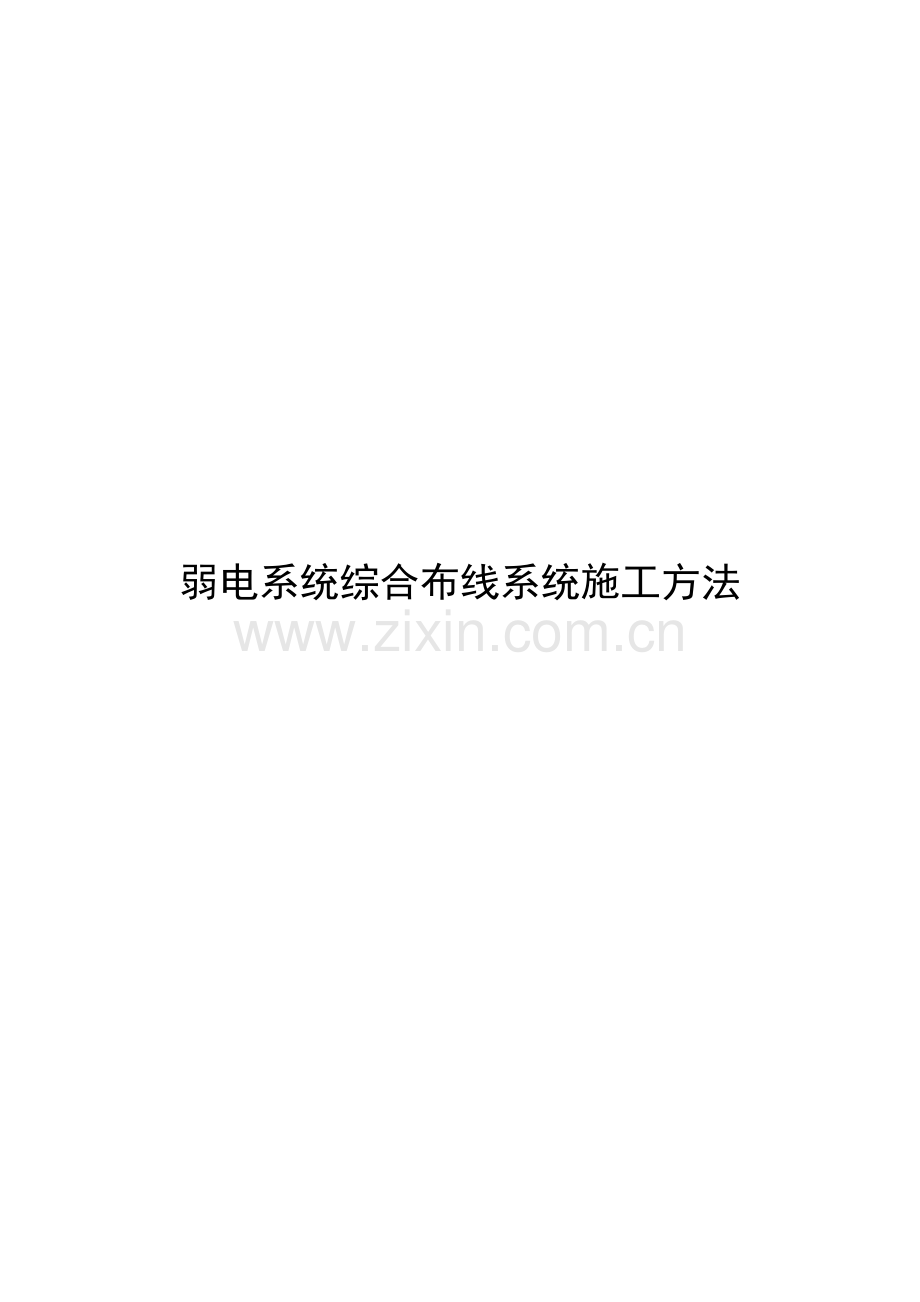

弱电系统综合布线系统施工方法.doc

弱电系统综合布线系统施工方法1.1.1 综合布线系统施工要求布线系统的施工要求应符合建筑及建筑群综合布线系统工程施工及验收规范（GB/T 50312-2007）中的相关要求。 工作区（信息插座）施工要求所有信息插座安装在墙壁或柱子上，底边距地板标高300mm，并采用暗埋式；信息插座安装在86型的金属暗盒内，此暗盒与墙壁的外表面成水平（或者略低于此表面）。 水平子系统（水平线）施工要求各层的水平线分别自其各层的弱电间出发，沿本层吊顶上的桥架，后通过吊顶的金属管和埋于墙内的金属管，到达信息插座暗盒内，连接信息插座或者沿本层吊顶上的桥架，到各个办公室门上吊顶内的分配线盒。桥架沿每层的走廊行走。水平线的安装在吊顶安装之前完成。 管理子系统施工要求配线架要安装在标准机柜内，机柜放置在相应控制室内。施工内容1）、线缆敷设施工工艺要求 线缆的布放应平直，不得产生扭绞、打圈等现象，不应受到外力的压挤和损伤，特别是光缆；转弯处的半径一定要大于线缆的十倍半径（4对双绞线要大于30mm）；如果光缆和双绞线在同一线槽内，光缆不要放在线槽的最下面，避免挤压光缆。垂直线槽中，要求每给1m-2m在线槽上扎一下。 每一根线缆两端（配线柜端和终端出口端）都要有相同的、牢固的、字迹清楚的、统一的编号（编号标签统一打印，避免字迹不清楚和手写难以辨认的问题）。 线缆在终端出口处要拉出不小于50cm的接线余量，盘好放在预埋盒内。防止其它工序施工时损坏线缆。 配线柜处，线缆接线余量将根据每层楼面情况留足。（一般情况，线缆进配线柜后留5米）。 布线时遇到阻力较大时拉不动，注意不要用力过猛，防止线缆芯线拉断。应先找出故障原因，并予以排除。 布线缆时从配线柜至终端出口，线缆中间任何地方均不得剪断和接续。 线缆敷线的施工条件： 施工楼层内所有线槽、管线、预埋盒、过渡盒等均安装到位，经验收符合要求。水平布线缆后，决不允许再有管线变更和电焊等施工，以防损坏线缆。 配线间的内墙、地坪等装修完毕，走线槽（管）竖井已经安装到位。机柜（架）安装位置已经确定。线缆布线后，决不允许再有墙面抹灰，地坪浇灌等土建施工，以防损坏线缆。 施工图纸已经全套完整，所有终端出口都已在图纸上统一编号完毕。以上条件皆具备后，可以布线施工。 为了使线缆更便于检查，在穿线时不仅要做好标签，而且要记下线缆两端的长度记录。2）、配线架及信息插座施工组织及要求 配线架安装以配线间为单位，每两人一组，至少有一名配训过的熟练的安装技工。要求做好施工记录单，每天施工结束交本区项目负责人，以便项目组及时了解施工进度，发现问题，及时调整施工计划。 同样，信息点也是2人一组，每天做施工记录，并报项目管理组。这样，每道工序都责任到人，并且都有详细的记录，便于今后的维护及排除问题。3）、安装档案 在布线系统安装实施过程中，必须有详细的实施档案，以记录整个工程的安装情况。详细的档案记录对于将来的排错和系统维护具有无可否认的重要性。 在工程实施前应该确定要安装的信息插座和配线架的安装位置。设计好配线架在机柜中的位置，以及端接线缆连接的位置。 信息点的安装位置按照建筑设计图的房间号（名称）进行记录。对信息点的位置及其连接的配线架端口、线缆的编号及信息点的应用情况记录在同一表中，以便将来的管理及维护。如下表：序号信息点编号连接线缆编号配线架端口号连接的设备其 他123说明：连接的设备可以是电话，也可以是电脑，或其他设备，此栏由用户使用时填写。可以把电话号码、IP地址等记录下来，便于维护。施工流程布线施工流程如下： 勘察现场，包括走线路由，需要考虑隐蔽性，对建筑物破坏（建筑结构特点），在利用现有空间同时避开电源线路和其他线路，现场情况下的对线缆等的必要和有效的保护需求，施工的工作量和可行性（如打过墙眼等）。 规划设计和预算，根据上述情况确定路由并申请批准，如需要在承重梁上打过墙眼时需要进行向管理部门申请，否则违反施工法规等。整个规划及破坏程度说明最好经甲方及管理部门批准。修正规划。在正式的有最终许可手续的规划基础上，计算用料和用工，综合考虑设计实施中的管理操作等的费用提出预算和工期以及施工方案和安排。实施方案中需要考虑用户方的配合程度。实施方案需要与用户方协商认可签字，并指定协调负责人员。指定工程负责人和工程监理人员，负责规划备料，备工，用户方配合要求等方面事宜，提出各部门配合的时间表，负责内外协调和施工组织和管理。 现场施工。 现场认证测试，制作测试报告。 制作布线标记系统：布线的标记系统要遵循T1A-606标准，标记要有十年以上的保用期。线槽敷设操作要点 划线定位：根据施工图确定安装位置，从始端到终端（先干线后支线）找出水平或垂直直线，用粉线袋或粉笔，沿墙壁或顶棚和地面等处，在桥架路线中心线上弹线或划线定位。并按设计要求或施工验收规范要求，均分吊装支撑间距，并标出具体位置。 预留孔洞：根据施工图标注的建筑轴线部位，采用预制加工的木质或金属框架，固定在标出的位置上，并进行调直找正，待现浇混凝土模板拆除后，拆下框架，抹平孔洞周边。 线槽在吊顶内敷设时，如果吊顶内无法上人操作，吊顶上应按规定留出检修孔，应方便安装维修工作进行。 桥架或线槽穿越楼板墙洞时，不应将其与洞口用水泥堵死，现浇时应按照设计，采用防火堵料进行封堵。 桥架或线槽经过建筑物的变形缝（伸缩缝、沉降缝）时，线槽本身应断开，槽内用条孔连接板搭接，不应紧固。跨接地线和槽内缆线均应留有补偿余量。 桥架或线槽应尽量紧贴建筑物构件表面，应固定牢靠，横平竖直，整齐实，盖板无翘角、短缺。接地线应固定稳妥并确保电气连通 与其它指挥信息系统共用金属线槽时，应采用金属隔板隔开。线槽内，不同方向的信息缆线应分束捆扎，做好标记。信息插座端接要求 信息插座的核心部件都是模块化插座孔和内部连接件。 对绞线在信息插座（包括插头）上进行终端连接时，必须按缆线的色标、线结组成以及排列顺序进行卡接如为RJ45系列的连接硬件，其色标和线对组成及排列顺序应按EIA/TIAT568A或T568B的规定办理。 对绞线与RJ45信息插座采取卡接接续方式时，应按先近后远，先下后上的接线顺序进行卡接。如与接线模块卡接时，应按设计规定或生产厂家要求进行施工操作。 当综合布线系统采用屏蔽电缆时，将电缆屏蔽层与连接硬件终端处的屏蔽罩应可靠接触，一般是缆线屏蔽层与连接硬件的屏蔽罩形成周围360度的接触，它们之间的接触长度不宜小于10mm。各类跳线成端要求 各类跳线（包括电缆）和接插硬件间必须接触良好，连接正确无误，标志清楚齐全。跳线选用的类型和品种均应符合系统设计要求。 各类跳线长度应符合设计要求。一般对绞线电缆的长度不应超过5m。光缆布线施工的基本要求 光缆布放前应核对规格、型号、数量与设计规定是否相符。 光缆的布放应平直，不得产生扭绞、打圈等现象，不应受到外力挤压和损伤。 光缆布放前，其两端应贴有标签，以表明起始和终端位置。标签书写应清晰、正确。 光缆与建筑物内其他管线应保持一定的间距，与其他弱电线缆也应分管布放。各线缆间的最小净距应符合设计要求。 光缆布放时应有冗余。光缆在设备端预留长度一般为510m。有特殊要求的应按设计要求预留长度。 敷设光缆最好以直线方式。如有拐弯，光缆的弯曲半径，在静止状态至少应为光缆外径的10倍，在施工过程中至少应为20倍。 在光缆布放的牵引过程中，吊挂光缆的支点相隔间距不应大于1.5m。 布放光缆的牢引力应小于线缆允许张力的80%。对光缆瞬间最大牵引力不应超过光缆允许的张力。在以牵引方式敷设光缆时，主要牵引力应加在光缆的加强芯上。敷设时应控制光缆的敷设张力，避免使光纤受到过度的外力（弯曲，侧压，牵拉，冲击等）影响。光缆终端的基本要求 终端设备的机房内，光缆和光缆终端应布置合理有序，安全稳定，应无热源和易燃物质等可能有害它的外界设施。引出的尾巴光缆或单芯光缆的光纤所带的连接器，应按设计要求和规定插入光纤配线架上的连接硬件中。暂时不用的光纤连接器插头端应盖上塑料帽，以保护其清洁干净。 光纤在机架上或设备内（如光纤连接盒），应对光纤接续给予保护。光纤盘绕应有足够的空间，都应大于或符合标准规定的曲率半径，以保证光纤正常运行。 利用室外光缆中的光纤制作连接器时，其制作工艺应严格按照操作规程执行，光纤芯径与连接器接头的中心位置的同心度偏差应达到如下要求： 多模光纤同心度偏差应小于或等于3m； 单模光纤同心度偏差应小于或等于1m； 连接的接续损耗应达到规定标准。如上述几项用光显微镜或数字显微镜检查，达不到规定指标时不得使用，应重新制作，直到合格为止。 所有的光纤接续处应有切实有效的保护措施，并要妥善固定牢靠。 经检查光缆中的铜导线应分别引入业务盘或远供盘等进行终端连接，应符合规定。金属加强芯，金属屏蔽层（铝护层）以及金属铠装层均应按设计要求，采取接地或终端连接。并进行测试应符合有关规定。 连接器插头和耦合器或适配器内部，应用沾有试剂级的丙醇酒精的棉花签擦拭清洁干净，才能插接。并要求插入耦合器的ST连接器两个端面接触紧密。 在光纤、铜导线和连接器的面板上均应设有醒目的标志。标志内容（如序号和光纤用途等）应正确无误，清楚完整。
