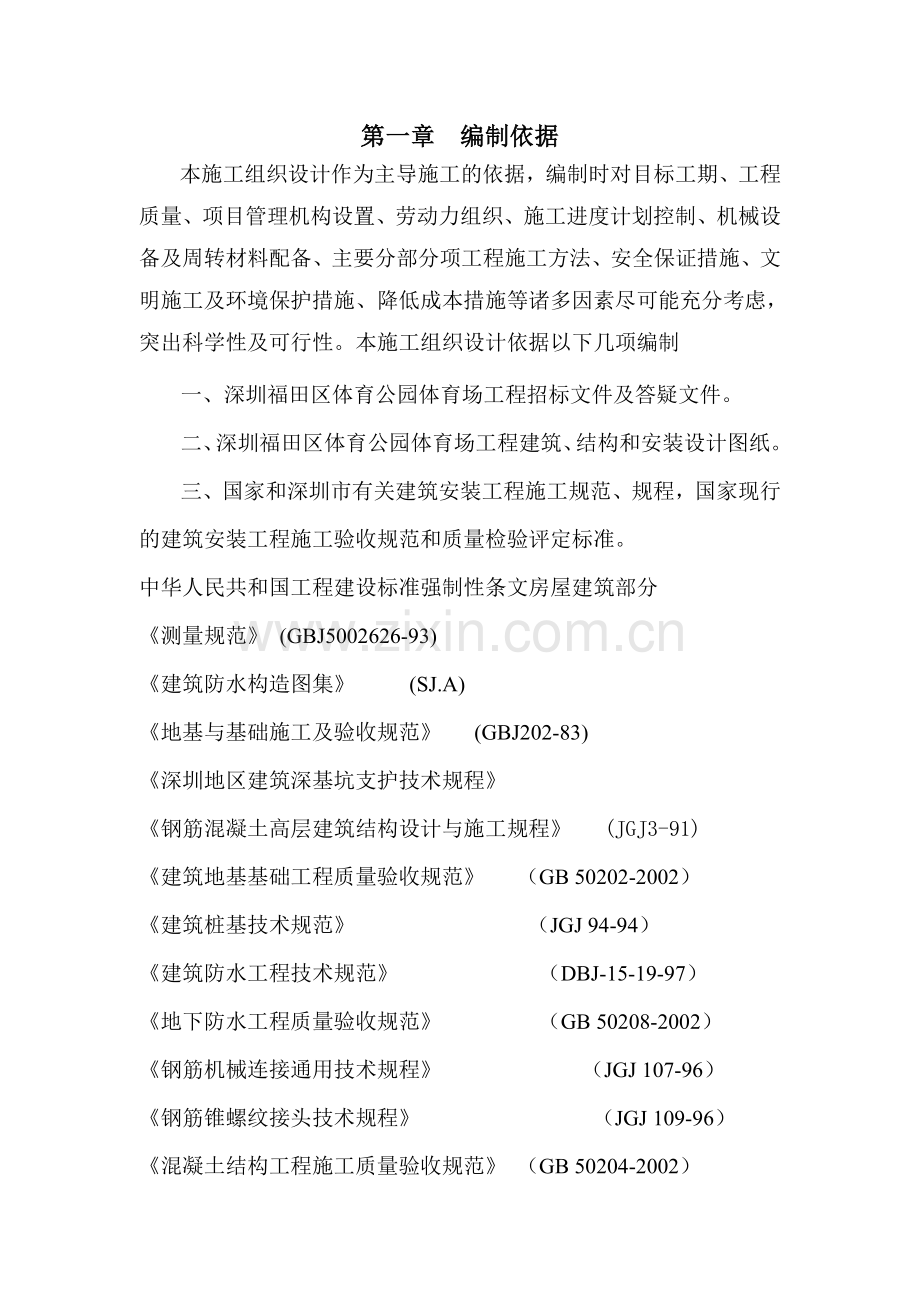

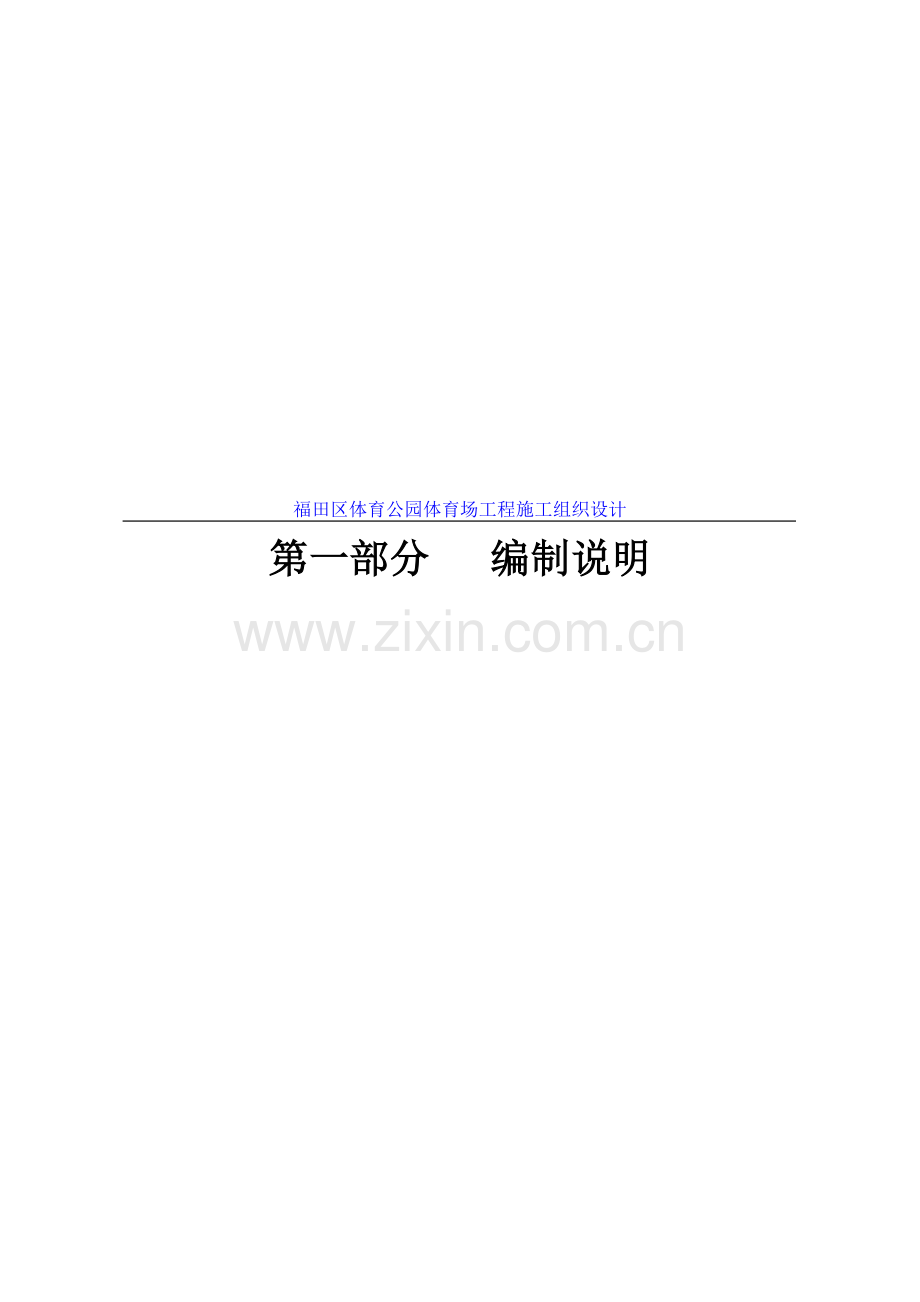

1、福田区体育公园体育场工程施工组织设计第一部分 编制说明第一章编制依据本施工组织设计作为主导施工的依据,编制时对目标工期、工程质量、项目管理机构设置、劳动力组织、施工进度计划控制、机械设备及周转材料配备、主要分部分项工程施工方法、安全保证措施、文明施工及环境保护措施、降低成本措施等诸多因素尽可能充分考虑,突出科学性及可行性。本施工组织设计依据以下几项编制一、深圳福田区体育公园体育场工程招标文件及答疑文件。二、深圳福田区体育公园体育场工程建筑、结构和安装设计图纸。三、国家和深圳市有关建筑安装工程施工规范、规程,国家现行的建筑安装工程施工验收规范和质量检验评定标准。中华人民共和国工程建设标准强制性条
2、文房屋建筑部分测量规范 (GBJ5002626-93)建筑防水构造图集 (SJ.A)地基与基础施工及验收规范 (GBJ202-83)深圳地区建筑深基坑支护技术规程钢筋混凝土高层建筑结构设计与施工规程 (JGJ3-91)建筑地基基础工程质量验收规范 (GB 50202-2002)建筑桩基技术规范 (JGJ 94-94)建筑防水工程技术规范 (DBJ-15-19-97)地下防水工程质量验收规范 (GB 50208-2002)钢筋机械连接通用技术规程 (JGJ 107-96)钢筋锥螺纹接头技术规程 (JGJ 109-96)混凝土结构工程施工质量验收规范 (GB 50204-2002)普通混凝土配合比
3、设计规程 (JGJ 55-2000)砌筑砂浆配合比设计规程 (JGJ 98-2000)混凝土泵送施工技术规程 (JGJ/T 10-95) 钢结构工程施工质量验收规范 (GB 50205-2001)建筑施工扣件式钢管脚手架安全技术规范 (JGJ130-2001)建筑地面工程施工质量验收规范 (GB 50209-2002)屋面工程质量验收规范 (GB 50207-2002)建筑装饰装修工程质量验收规范 (GB 502140-2001) 砌体工程施工质量验收规范 (GB 50203-2002)非承重混凝土小型空心砌块墙体技术规程 (SJG 06-1997)给水排水管道工程施工及验收规范 (GB 50
4、268-97)建筑电气工程施工质量及验收规范 (GB 50303-2002)建筑工程施工质量验收统一标准 (GB 50300-2001)玻璃幕墙工程技术规范 (JGJ 102-96)T8166玻璃幕墙工程技术规范T6541建筑装饰工程施工及验收规范电气装置安装工程施工及验收规范通风与空调工程施工及验收规范高层民用建设设计防水规范(GB50045-95)给水排水工程施工及验收规范火灾自动报警系统施工及验收规范 (GB50266-92)建筑与建筑群综合布线工程施工及验收规范 (GB50312-2000)建筑给水排水及采暖工程施工质量验收规范GB50242-2002低合金结构钢技术条件(GB1591
5、)合金结构钢技术条件(GB3077)钢结构用扭剪型高强度螺栓(GB36323633)建筑钢结构焊接规程(JGJ81)钢结构工程施工质量验收规范(GB50205-2001)六角头螺栓(GB5782-2000)钢焊缝手工超声波探伤规范(GB11345)焊接用钢丝(GB1300)低合金钢焊条(GB5118)手工焊及气体保护焊焊缝坡口的基本形式与尺寸(GB985)钢结构设计规范(GBJ17)钢结构高强螺栓连接的设计、施工及验收规程(JGJ82)钢结构用扭剪型高强度螺栓连接副(GB/T-3632)钢结构用扭剪型高强度螺栓连接副技术条件(GB/T-3633)优质碳素结构钢钢号及一般技术条件(GB699)涂
6、装前钢材表面锈蚀等级和除锈等级(GB8923)现行国家、广东省、深圳市其它有关验收规范和标准四、结合我单位施工力量和机械设备及我单位在深圳地区的工程施工经验。五、根据施工现场实际情况、工程特点、施工条件等编制。第二章适用范围本施工组织设计适用于以下范围:一、施工图纸内包括NADEL ARCHITECTS INC.& HWA ASSOCIATES、北京市建筑设计研究院设计的“深圳市福田区体育公园V段”建筑图(建V-01建V21,建V-C01建V-C06)、结构图(结总V-01结总V-03,结V-01结V-25)、设备图(设V-1V-16)、电气图(电施V-01电施V-28)。二、施工图纸外包括1
7、、施工现场临时设施和临时施工道路的布置。2、施工现场及周围建筑物、道路及地下管道的保护,安全和环保等措施。3、施工期间防洪、防台风措施。4、工程完工后场地的清理平整。福田区体育公园体育场工程施工组织设计第二部分 工程概况 体育公园段(体育场)工程是由福田区政府投资兴建的大型公益项目福田体育公园的一期工程。位于深圳市福田区车公庙变电站东侧,南面为福田路,北面为滨河大道,东与怡和楼,椰树花园,蔚海名苑毗临。工程位置如下图:本工程为深圳市福田区体育公园的一期工程,看台为人工挖孔桩,地上一层、地下一层,建筑面积7800平方米,地下层为变电室、水泵房、卫生间、贵宾休息室及部分地下商业及与地下体育文化街相
8、连的部分用房;地上一层主要为观众服务用的卫生间及观众休息区域,体育场5000座,看台均为框架结构;梁、柱、板均为现浇,雨棚为钢结构,仅西侧有观众席。内容包括体育场部分的通风、夏季空调、给排水、电气、变配电、弱电(安防、有线电视、楼宇自控、综合布线、音响系统)、通风防排烟、消防水、消防电系统,公共部分的机电设备配套设施,以确保场场馆的正常运行和提供场场馆的环境品质为主要目的。追求最优化的系统设备配置。在满足用户对功能、质量、性能、价格和服务等各方面要求的前提下,追求最优化的系统设备配置,以尽量降低系统造价。 第一章建筑设计1、体育场(体育公园段)位于福田区体育公园的东北部。南邻体育馆侧公园主入口
9、及体育文化街。2、体育场由两大部分组成:包括体育场看台部分及田径赛场部分。(内含一个标准足球场)3、体育场看台部分主要包括:钢结构罩棚、5000座看台及地下室。一、钢结构罩棚1、由16根有规律变化的曲线变截面工字钢梁组成。2、钢梁上覆盖材料有三种,包括:金属屋面板、穿孔金属屋面板和玻璃。3、金属屋面板玻璃天窗支撑龙骨的间距、断面尺寸及连接方式(包括屋面板与龙骨结构工字钢梁)详见金属屋面板玻璃天窗承包商的二次设计,其龙骨与结构工字钢梁的连接与总体设计单位商定。同时,屋面板、玻璃天窗就充分考虑当地荷载。4、罩棚天沟拟采用厚不锈钢板焊接而成,平均每三跨为一个天沟单元,单元间设温度伸缩缝。5、为减少排
10、水立管数量,天沟排水采用虹吸排水方式。6、钢结构梁在-6.50处的支座外露部分拟采用铸件以增加美感。7、由于罩棚屋面为变曲面,所以玻璃屋面部分的设计安装待商定。二、体育场看台(0.00以上)1、体育场看台采用钢铝混凝土结构,其中梁为现浇混凝土,看台板为预制混凝土。2、现浇混凝土的柱梁为清水混凝土,所以在支模及模板选择方面要高质量、高标准。3、预制混凝土看台板之间均留有不大于20的缝隙,并在看台板安装就位后用密封防水材料封堵。4、看台座椅建议采用靠背吹塑椅,座椅颜色、形式等商定。5、卫间等用房屋顶采用防水钢筋混凝土上涂防水涂料,屋顶保温采用混凝土板贴30厚挤塑板,用房西侧墙外拟采用GRC外墙装饰
11、材料。6、看台0.00地面采用架空地面,240地垄墙上覆2m2m预制混凝土板,预制板一须刷涂耐磨涂料,0.00结构板上采用涂料防水。三、地下室部分1、体育场看台地下层为一层,0.00的绝对标高为7.52,地下室地面标高为-6.50(建筑标高)2、使用功能包括:下沉广场、自行车库、贵宾用房、运动体息室、媒体用房、技术管理用房及设备用房。3、下沉广场地面采用架空方式,可保证雨季广场地面不积。架空板采用边长为2米的方形混凝土预制板,预制板须刷耐磨涂料,地垄墙为240砖墙。4、下沉广场与后期建设的地下体育文化街之间暂用钢筋混凝土墙封堵,待后期建设时将封堵墙部分切割,使体育场的下沉广场与地下体育文化街连
12、通,并成为体育文化街的组成部分。5、下沉广场从0.00(建筑标高)至-6.50(建筑标高)的楼梯采用钢筋混凝土预制踏步,踏步表面刷耐磨涂料。6、自行车库屋面保温采用上贴30厚防水挤塑板。7、贵宾用电梯采用载重量为1吨的无机房电梯。8、贵宾休息室及其卫生间装修设计属于二次设计,不在合同规定的设计范围。四、一般要求1、建筑内隔墙采用150厚陶粒空心砖砌块,外墙采用250厚陶粒空心砖砌块,所有隔墙施工均需按照国家有关规范要求添加混凝土带。2、所有外露钢件均需进行防腐防锈处理(不锈钢除外)。罩漆颜色、种类待定。外露楼梯扶手使用不锈钢。3、铝合金门窗及幕墙需选择具有相应资质的承包商进行二次设计及施工,门
13、窗及幕墙的设计图纸需经总体设计单位确认后方可进行施工,同时,总体设计单位与门窗及幕墙承包商的工作及责任范围严格按照国家有关规定划分。4、铝合金门窗及幕墙的设计与施工应严格执行玻璃幕墙工程技术规范JGJ102-96和建筑玻璃应用技术规程JGJ113-97等国家有关规范。5、幕墙玻璃采用LOW-E中空玻璃(6+6夹玻璃+12+LOW-E安全玻璃)6、罩棚屋面玻璃使用安全玻璃。五、防水设计1、设计依据:地下工程防水技术规范GB50108-2001。2001年10月深圳市福田区人民体育场岩土工程勘察报告。(丰水期地水位为5.98)2、防水等级:一级。3、地下室外围钢筋混凝土需采用防水混凝土,设计抗渗等
14、级为S8。防水混凝土表面刷涂防水涂料。4、地下室室内部分的防水混凝土内侧加砌砖衬墙,同时,在砖衬墙与钢筋混凝土之间设有排水沟,一旦发生渗漏现象,水可通过排水沟排至积水坑,不会影响内部使用功能。5、由于地下水位较高,防水混凝土内应掺入钢纤维或合成纤维增加混凝土的抗裂性能。6、穿墙管道采用套管式穿墙管防水构造。管道较多且集中设置时采用穿墙盒方式。7、地下室底板下部或周围是否设置渗排水设施,待基础开挖后,依据具体情况研究决定。必要时可组织专家论证会研究决定。六、消防设计1、执行高层民用建设设计防水规范(GB50045-95)。2、地下一层设三个防火分区。防火墙采用耐火极限不低于3.00小时的混凝土砌
15、块墙。防火卷帘采用包括背火面温升作耐火极限判定条件的防火卷帘,耐火极限不低于3.00h。3、SG1轴处防火门为甲级防火门,楼梯间和前室内为乙级防火门,管井检修门为丙级防火门,其余的防火门为甲级防火门。七、体育场及体育工艺设计1、比赛场地布置:(1)比赛场地为400米标准田径场选用半径为36.5米,直道长84.39米,西直道为九条,东直道和南北弯道为八条。(2)在400米标准田径场内设一块105米68米国际标准足球场。(3)本场地将跳远及三级跳远场地为双沙坑,设在主场地东直道外侧,撑杆跳高区设在北半园区内。(4)本场地将障碍水池设在北半园内。(5)将铅球投掷圈布置在北半圆内、向足球场内投掷;铁饼
16、、链球共用一个投掷区,在南北半圆内各设一个投掷落在区在足球场内。(6)为避免跳高运动员的眩光干扰,将跳高场地设在南半园内。(7)本场地将设两条标枪助跑道,分别设在南北半园的轴线上。2、比赛场地管线布置:(1)本场地内设10个电源及信号井。(2)场地看台外墙共布置5个电源配电箱并嵌入墙壁,配电箱选择成品。(3)考虑电源电源信号功能需要,预埋三根管线,分别串电源线、计时记分线、信息信号线。3、比赛场地的给排水:(1)足球场洒水系统共设置二十个洒水喷头,每个喷洒器半径为2030米。(2)场地排水系统根据本地区气候条件,足球场采用坡度排水及地下新型快速排水系统跑道半园区及辅助区采用表面坡度排水,分别排
17、入内外环沟。(3)本设计排水系统考虑内环沟从场地四个角排出。 4、场地基础层:场地塑胶跑道基础结构及足球场地结构详见施工图。八、房间做法表楼层房间名称墙面顶棚地面楼面踢脚地下一层门厅、走道、检录处乳胶漆金属条板防滑地砖地砖配电房乳胶漆乳胶漆环氧地面漆自流平不发火水泥空调机房穿孔水泥加压板涂料水泥水泥(污)水泵房涂料涂料水泥水泥裁判员休息室乳胶漆金属条板亚麻地板亚麻卫生间、淋浴乳胶漆金属条板亚麻地板亚麻贵宾休息室二次装修新闻记者用房乳胶漆金属条板亚麻地板亚麻管理办公乳胶漆金属条板亚麻地板亚麻楼梯乳胶漆乳胶漆防滑地砖地砖自行车库涂料涂料防滑地砖水泥设备用房涂料涂料防滑地砖水泥下沉广场彩色混凝土铺地
18、首层观众用卫生间、清洁间瓷砖金属条板防滑地砖楼电梯厅乳胶漆乳胶漆防滑地砖地砖机房、库房穿孔水泥加压板涂料水泥水泥观众休息廊彩色混凝土铺地看台层看台预制混凝土看台第二章 结构设计一、基本要求1、本工程建筑抗震设防类别为丙类,建筑结构的安全等级为二级。抗震设防烈度为7度,建筑场地土类别为II类,结构抗震等级为二级,根据建筑设计统一标准(GBJ68-84),本工程按结构设计基准期为50年进行设计。2、使用荷载: 名 称荷载值(KN/m2)看台(固定座位)3.00裁判员、运动员休息室2.50卫生间2.50商业用房2.50库房3.00设备机房4.00高架平台、一般人行通道3.50地下室顶板4.00观众休
19、息厅3.50基本风压0.70会议室2.50其它特殊用途之使用荷载按实际情况取值3、基础工程概况:(1)本工程基础根据深圳市勘岩土工程有限公司提供的深圳市福田区人民体育场岩土工程勘察报告进行设计。体育场部分地下一层,地上一层,西部地下一层(室外)与步行街连通,上部荷载较轻,而该地区地下水位较高,为解决结构抗浮问题,综合考虑基础的差异沉降、经济等因素,决定采用人工挖孔灌注桩(桩端扩头),直径分别为1200、1600,桩长12.5米,18米,分别穿越砾质、砂质粘土层、全风化花岗岩层。桩端持力层:强风化花岗岩石层,桩端岩层承载力标准值为7500Kpa。单桩竖向承载力及抗拔力按建筑桩基技术规范(JGJ9
20、4-94),并参考深圳老规范计算。因此该部分桩基的竖向承载力和抗拔力以及桩的数量和布置待当地勘察单位提供相应资料和确认后方可施工。根据岩土工程勘察报告,场地内地层分布较简单,但基岩面局起伏较大。(2)0.00绝对标高为7.52米。地下水位深度为自然地面下2.40-4.80米,平均3.34米,绝对标高为2.01-4.48米,平均4.48米。基坑支护施工时需进行降低地下水位,建议采用明沟排水,桩基施工降水可采用孔桩超前降水。降低地下水位而影响邻近建筑物、构筑物、地下设施等的正常使用及安全。(3)本工程基础采用人工挖孔灌注桩,基础底标高相当于绝对标高分别为-8.150=-0.630m,-8.850=
21、-1.330m。底板厚分别为500,600。基础地梁分别为4001500,4002200,6001500,7001500(地梁上反)。(4)根据岩土工程勘察报告,本工程场地周边条件及基坑体身结构均复杂,建议采用桩锚支护或喷锚支护。基坑支护设计建议请有经验的岩土设计公司进行专门设计。(5)开槽后对槽底土质不得夯大或扰动,并经甲方、监理、勘察及设计等部门共同验槽后方可继续施工。基础肥槽回填须严格控制质量,充分保证基础的侧限条件。提请施工单位注意留出必要时间对可能遇到的基础问题进行妥善处理。(6)本工程的地下室与基础工程为了防止碱骨料反应,宜采用A种或B种低碱活性集料(膨胀量0.06%),优选低碱水
22、泥混凝土的含碱量不得超过5kg/m3,当采用C种碱活性集料配制混凝土时,应采用低碱水泥及低碱类外加剂,混凝土的含碱量不得超过3kg/m3。4、上部结构:本工程上部为框架结构,看台以下采用现浇,看台梁板采用预制, 地下室顶板厚130,顶板梁分别为6001000,1200;7001000,1200;400800。首层卫生间等用房采用小框架,柱250250,梁250250。看台支架梁柱均为变截面。预制看台梁板均为预制构件,截面为异形,看台罩棚采用钢结构。5、混凝土的施工要求:(1),由于本工程采用防水混凝土刚性防水方案,因此地下室外墙须涂刷保护材料。(2)底板及外墙为防水混凝土,抗渗等级S8。须做掺
23、有外加剂混凝土(胶砂)的不同养护条件约束膨胀性参抗渗及强度试验,并综合其性能及价格确定品种。(3)由于体育场看台沿长度方向较长,未设永久伸缩缝。设计中,地下室底板及顶板均留后浇缝以减少混凝土收缩影响,为提高混凝土的抗裂性,准备采用特种纤维混凝土,具体材料与施工单位商定。同时,施工单位应采取相应减少混凝土收缩的措施,应专门做出方案,通告监理设计等。相应的施工措施如:控制混凝土收缩,降低混凝土水化热,根据施工季节采取不同措施。采用分层施工,加高效减水剂控制水泥用量,砂子含泥梁,掺活性粉煤灰,降低混凝土入模温度等。采取围堰储水加强养护。(4)悬挑构件的端部锚固必须严格按照图纸求施工,并需专检验,拆模
24、时间必须严格控制在悬挑构件及其中平衡部分构件的强度达100%后。(5)凡建筑、设备、电气专业需要在结构混凝土墙,板上设置200mm的洞口,结构图上均表示并附有洞边做法,凡200mm的洞口图中均未表示,请施工单位按有关设备、电气专业的图纸预留洞或套筒,不得事先剔凿。一般允许留在板内的管线(一般管线在交叉处的高度不宜超过板厚的三分之一),应在结构布筋时同步进行。对于各专业间在施工图上的矛盾,错漏碰缺或施工时遗忘的孔洞,施工单位不得自行剔凿,须通知结构负责人处理。二、材料1、混凝土:部位标号桩身C30挖孔桩护壁C20地梁、底板C30(抗渗等级S8)外墙C30(抗渗等级S8)内墙C30柱C30楼层梁、
25、板C30楼梯梁、板C30预制看台梁、板C30基础垫层C10隔墙构造柱及混凝土带C202、钢筋:(fyk)-一级235Mpa;-二级335Mpa;钢板、型钢:Q235-BF3、焊条:E43XX型 I级钢E50XX型 II级钢4、钢筋接头:直径为22mm以下的钢筋采用搭接接头,直径为22mm(含22mm)以上的钢筋采用机械接头,接头形式另行商定。5、砌体:地下架空层墙采用普通粘土砖MU7.5。砌筑砂浆M7.5。室内轻隔墙采用陶粒空心砖6.5KN/m3。砌筑砂浆M5。三、构造要求1、钢筋保护层厚度:钢筋部位位置厚度(mm)备注桩身主筋50基础底板下层钢筋(接触土面筋)50且不小于主筋直径上层钢筋30
26、基础地梁下层钢筋(接触土面筋)50且不小于主筋直径上层钢筋30梁主筋25且不小于主筋直径柱主筋30且不小于主筋直径混凝土外墙接触土面筋50且不小于主筋直径混凝土外墙非接触土面筋15且不小于主筋直径楼板钢筋20且不小于主筋直径混凝土内墙钢筋15且不小于主筋直径2、钢筋连接:基础地梁的钢筋连接采用机械连接:钢筋连接的位置应选在受力较小区,上筋在支座,下筋在跨中,跨中连接指法指轴跨的中三分段内,且50%错开,支座连接指轴跨支座1/5轴跨内,同一根钢筋的接头在同一跨内不得超过一个。第三章 空调和通风设计一、冷原:体育藏冷原由位于综合大楼地下一层内的体育场场馆冷冻站供给,供冷量为620KW,冷冻水供回水
27、温度为7/12,空调水为两管制异程系统,变流量运行。二、空调系统:运动员休息室、贵宾休息室等采用风机盘管加新风空调系统、灯光、音响及计时计分控制室按工艺设备要求设分体空调器。商业(暂定)全空气一次回风空调系统。过度季可开启排风机,加大部分新风量以节能。三、通风系统:浴室、卫生间、水泵房设机械排风系统,将污浊空气排出室外,补风由走道等处负压补入。变电室设机械通风系统,补风为室外风经降温处理后引入室内。四、自动控制风机盘管风机采用三速开关。根据室内温度控制盘管水路电动水阀开度,改变盘管水量,控制室内温度。新风机组、空调机组采用DDC监控方式,并纳入楼宇自动化监控系统。新风机组采用送风温度控制,送风
28、管上说温度传感器。新风机组冷水盘管回水管路设电动二通阀,由温度传感器控制电动阀开度,控制盘管水量。调节盘管水量。新风入口设电动风阀,并与机组联锁。一次回风空调机组采用设于设于房间典型区域内的室内温度控制传感器,由传感器控制机组冷水盘管电动阀开度。通风设备及自控阀均要求就地手动和控制室控制。第四章给排水设计生活污水排入室外化粪池,经处理后排入市政污水管。地下层污水设污水坑,经污水泵提升后排向室外。体育场雨水设计重现期按5年计算,为迅速排除屋面雨水及解决雨水管与建筑的矛盾,雨棚雨水系统采用虹吸排水系统,排入室外雨水管道。场地排水通过表面坡度及盲沟排入场地周围排水沟后,排入场外雨水管线,地下广场雨水
29、经雨水泵提升后排入室外雨水管线。第五章 电气设计一、强电工程1、由体育公园主变电室引来双路10KV电源分别入户,室外建进户人孔井。2、变电室容量:2台500KVA,D/Yn-11环氧树脂浇注式变压器。3、负荷等级:消防排烟风机、正压送风机事故照明等,体育场内的弱电机房,计时计分机房及体育场灯塔照明为一类负荷,其余为三类负荷。4、高压系统:变电室设4台高压负荷开关柜,就地设负荷开关加熔断器保护。进出线采用下进上出方式。5、低压系统:变压器低压侧(0.4KV)采用单母线分段运行互为联络,低压侧母联设有延时(0-1秒)自投方式,功能选择开关应有“自投自复”、“自投手复”、“自投停用”等三种位置状态,
30、并具有机械与电气闭锁,防误操作。各进线主断路设有过电流三段保护(长延时:5-30秒连续可调;短延时0.05-0.8秒可调);馈出断路器设二段过电流保护(长延时、瞬动)并部分附分励脱扣。低压断路器接通和分段短路电流周期分量有效值,热稳定应30KA,动稳定电流应50KA,低压侧开关柜采用抽出式组合开关柜,馈出线采用上出方式,低压电气设备绝缘试验电压(有效值)35KV(5分钟)。6、变压器:本工程变配电室设置在地下层,故要求变压器耐火防潮性能好。为提高变压器的过负荷能力,选择带机械通风的变压器,并配有绕组热保护装置,其主要功能应包括:温度传感器断线报警;启停风机(温度达到70时自动停风机;110时自
31、动开启风机)。超温报警/跳闸(160时报警;180时跳闸),三相绕组温度巡回检测及最大值显示等。同时提供变压器的防护箱体IP20。7、无功功率补偿:在每一组低压主进断路器侧,装设一组低压干式电容器,控制方式采用根据负荷无功功率变化自动循环投切,并设有过电压自动切除保护装置。设置电容器的容量应保证实际运行功率因数不小于0.9。8、线路敷设:本工程均采用铜导体,照明、动力主干线采用阻燃交联电力电缆,消防干线电缆采用矿物绝缘电缆,各类电缆在室内耐火电缆桥架上敷设,室外在钢管内暗敷设。9、动力系统:本系统根据设备要求进行配电及电动机保护、控制,主要分以下几部分:(1)、水系统:主要包括:场地喷洒泵、排
32、水排污泵。(2)、风系统:主要包括:送、排风机,消防排烟风机和正压送风机。(3)、电梯:贵宾用客梯。(4)、线路敷设:采用镀锌管穿ZR-BV铜线,导线截面未注明者均为2.5mm2。以上各种动力设备的控制启停均纳入楼宇设备自动化管理系统(电梯除外)。10、照明系统(1)、照度标准:本工程照度标准(水平平均照度值)场所名称照度标准(LX)场所名称照度标准(LX)场所名称照度标准(LX)体育场300-800门厅150办公室200贵宾休息室300水泵房100走道150弱电机房200-300变电室200商场500卫生间200空调机房150 (2)、灯具选型体育场:投光灯 空调机房:简易控罩日光灯观众入口
33、:投光灯 观众席雨棚:投光灯办公室:三基色嵌入式荧光灯 水泵房:广罩灯(3)、照明电源:投光灯采用金属卤化物等,显色指数在80以上。拟采用进口灯具,水泵房为白炽灯光源,办公室采用气体放电光源。(4)、体育场照明:在四角设立灯塔根据需要:如训练、一般比赛、正式比赛开启不同数量灯具。二、弱电工程1、安防系统:安防机房与消防控制室合用,本工程仅设置闭路电视监视系统,在观众入口,走道地下商业用房及看台顶棚均设置摄象机,摄象机拟选用CCD彩色摄象机,清晰度至少320线,为整个建筑群建成后再考虑建筑群的图象信息共享予留条件。2、通信网络及结构化布线系统:由拟建体育公园体育场引入数据光缆及100对语音电话大
34、对数电缆至网络机房,主配线架,再由网络机房馈出至地下一层跳线架,馈出线均为五类线至各工作区,共76套,该系统的接地与弱电系统的接地连接。3、楼宇自动化系统:由体育公园体育场BA主机房引来BA控制总线在水泵房、风机房予留面DDC数字直接控制单元箱,系统组成的主要功能是实施对建筑内所有的实时监控系统的集中管理,分散控制与联动。 楼宇自控系统:该场馆采用10个DDC箱对各种机电设备进行集中控制,其中一层2个,BA-1-1控制AL-1-3,BA-1-2控制AL-1-4;地下一层8个,将该场场馆的各种设备的启停,运行,故障信号返回控制中心。第六章 消防水设计体育公园整个工程(包含体育场部分)室内消防水源
35、为综合大楼游泳池水,游泳池容积为2000立方米,室外消火栓用水量由室外DN200环管供水。作为整个体育公园工程的一部分体育场消防按一类高层设计。一、消火栓给水系统本工程设消火栓给水系统,由体育公园低区消火栓系统分出两路DN150消防管道接入体育场内,在地下一层内组成DN150环状管网,地下、地上一层消火栓均由引环状管网接出。消火栓为减压稳压消火栓。二、自动喷水灭火系统本工程采用湿式灭火系统,体育场部分为中危I级,设计喷水强度6L/min.m2,作用面积160平方米。喷洒加压泵设于综合大楼地下一层消防泵房内,商业、运动员休息、办公及走道均设喷头。吊顶内敷设电缆且吊顶高度0.8米时,加设喷头。消防
36、用水量:系统名称用水量(L/S)火灾延续时间(h)供水方式室外消火栓303市政管网供给室内消火栓403综合大楼游泳池水加压供水自动喷水灭火系统301第七章现场施工条件现场三通一平,本工程南面为福田路,北面为滨河大道,交通方便,施工场地较开阔、外界干扰少。四周围墙已封闭,出口有一个,面向滨河大道,场内土质良好,稍作处理后就能达到大面积场地硬化,就能满足施工生产用地,又能满足文明施工要求“三通一平”都已达到施工现场,并且都能满足要求。第八章工程施工的特点和难点一、系统多,专业多,涉及面广。二、建筑物跨度大,看台异型梁支模、清水墙混凝土施工及顶棚钢结构安装是本工程的重点及难点。 三、在施工中必须做好
37、安全防护、环境保护、噪音和粉尘控制、市容卫生、文明施工等要求非常严格,施工中应确保周围行人的安全和居民的休息、生活及工作不受影响。四、本工程参与施工的专业工种多,必须对整个工程的施工进度做好统筹规划,并应认真做好各种预留、预埋工作,同时还应会同甲方与监理单位,加强对现场的管理和调度。五、本工程为公司重点工程之一,对文明施工的要求为创建文明样板工地,故现场规划必须合理并在施工过程中必须保持连续性。六、本工程工期为210天,且工期跨越雨季。因此,工期十分紧迫。福田区体育公园体育场工程施工组织设计第三部分 施工布署体育公园体育场工程是深圳市福田区大型公益项目,施工质量、工期、安全生产及文明施工都会对
38、整个工程起到至关重要的作用,公司也将其列为重点工程,公司各级领导、有关部门均给予高度重视,决心在以往类似工程的施工经验基础上,巩固成绩,克服缺点,坚持公司“质量第一,信誉为本,顾客至上,开拓创新、不断改进”的质量方针,运用科学管理,制定严格的质量、进度和安全生产的控制措施,大力采用新技术、新工艺和新材料,以科技推动生产,降低成本。在施工过程中,同建设单位、监理单位、设计单位和质检单位密切合作,继续推行项目法施工,实施ISO9001:2000版质量保证体系。责任到人,实行目标管理,精心组织施工,确保优质、高效、高速、安全、文明生产。为此我公司制定以下各项目标:一、210:严格按建设局的文件执行,
39、达到文明、安全施工工地标准。第一章施工准备一、技术准备1、组织各专业人员熟悉图纸,对图纸进行自审,熟悉和掌握施工图纸的全部内容和设计意图。土建、安装各专业相互联系对照,发现问题,提前与建设单位、设计单位协商,参加由建设单位、设计单位和监理单位组织的设计交底和图纸会审。2、编制施工图预算,根据施工图纸,计算分部分项工程量,套用公司内部劳动定额,计算所需要材料的详细数量、人工数量、大型机械台班数,以便做进度计划和供应计划,更好地控制成本,减少消耗。3、根据项目施工的内容,拟定加工及定货计划。4、做好技术交底工作。本工程每一道工序开工前,均需进行技术交底,技术交底是施工企业技术管理的一个重要制度,是
40、保证工程质量的重要因素,其目的是通过技术交底使参加施工的所有人员对工程技术要求做到心中有数,以便科学地组织施工和按合理的工序、工艺进行施工。技术交底专业均采用三级制,即各专业工程技术负责人专业工长各班组长,技术交底均有书面文字及图表,级级交底签字,工程技术负责人向专业工长进行交底要求细致、齐全、完善,并要结合具体操作部位、关健部位的质量要求,操作要点及注意事项等进行详细的讲述交底,工长接受后,应反复详细地向作业班组进行交底,班组长在接受交底后,应组织工人进行认真讨论,全面理解施工意图,确保工程的质量和进度。二、生产准备1、建筑材料及安全防护用品准备:对高商品砼、钢材、木材轻质砌块、管线、机电空
41、调设备等大批量、重要材料,均应根据实际情况做好计划,分批进场,编制各项材料计划表,对各种材料的入库,保管和出库制订完善的管理办法,同时加强防盗、防火的管理。2、施工机具设备:3、修整施工出入口,铺设现场内施工道路,作好地面排水沟、车辆冲洗台,搭设平面布置图中的临建设施,安装好备用柴油发电机。4、施工管理人员进场后,做好如下准备工作:会同有关单位做好现场的移交工作,包括测量控制点以及有关技术资料,并复核控制点。5、临时用电、临时用水的搭设、安装、调试。6、组织施工管理人员及劳动力调配入场,满足施工要求。7、提前做好预制、预埋件的加工工作。8、组织制定模板的需求计划和定型模板的加工工作。三、施工准
42、备工作计划表序号项 目内 容进场后第几天完成承办及审定单位1施工组织设计编制确定施工方案和质量技术安全等措施,并报审。1甲方、监理、公司、2建立施工组织机构成立项目经理部,确定各班组及组成人员。1公司3现场定位放线点线复核,建立平面布置和建筑物的定位和控制细部。2项目部4现场平面布置按总平面图布置水、电及临时设施。4项目部5主要机具进场机械设备进场就位。4公司、项目部6主要材料进场部分急用材料进场。2项目部7劳动力进场与教育组织劳动力陆续进场,进行三级安全技术教育。3项目部8施工方案编制与交底编写详细的施工方案,并向有关人员和班组仔细交底。3项目部9编写施工预算计算工程量,人工、材料限额量、机械台班。4项目部10材料计划原材料和各种半成品需量计划4项目部11图纸会审全部施工图。10甲方、监理、公司、项目部12
