高普第三标段工程.docx

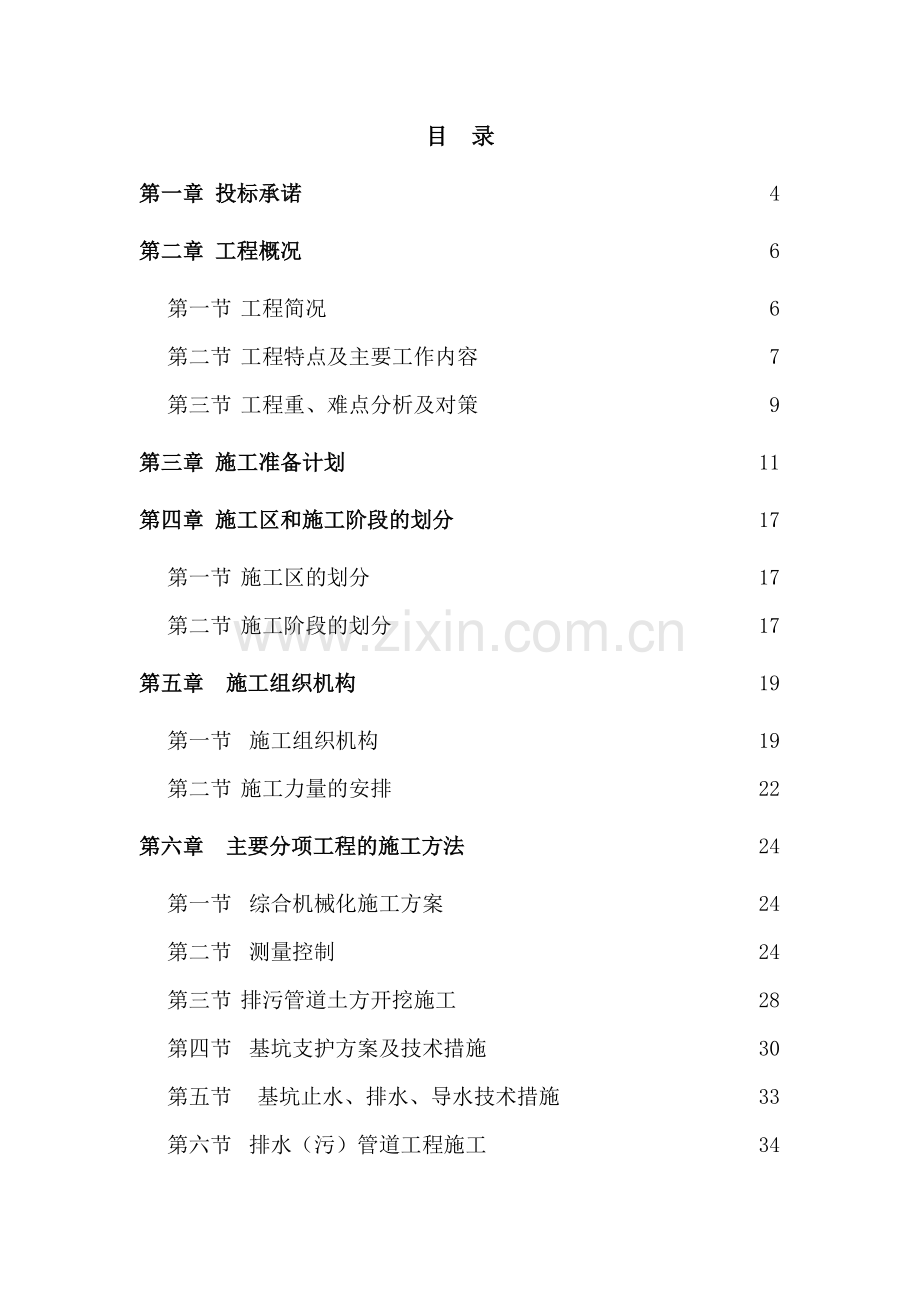

目 录
第一章 投标承诺 4
第二章 工程概况 6
第一节 工程简况 6
第二节 工程特点及主要工作内容 7
第三节 工程重、难点分析及对策 9
第三章 施工准备计划 11
第四章 施工区和施工阶段的划分 17
第一节 施工区的划分 17
第二节 施工阶段的划分 17
第五章 施工组织机构 19
第一节 施工组织机构 19
第二节 施工力量的安排 22
第六章 主要分项工程的施工方法 24
第一节 综合机械化施工方案 24
第二节 测量控制 24
第三节 排污管道土方开挖施工 28
第四节 基坑支护方案及技术措施 30
第五节 基坑止水、排水、导水技术措施 33
第六节 排水（污）管道工程施工 34

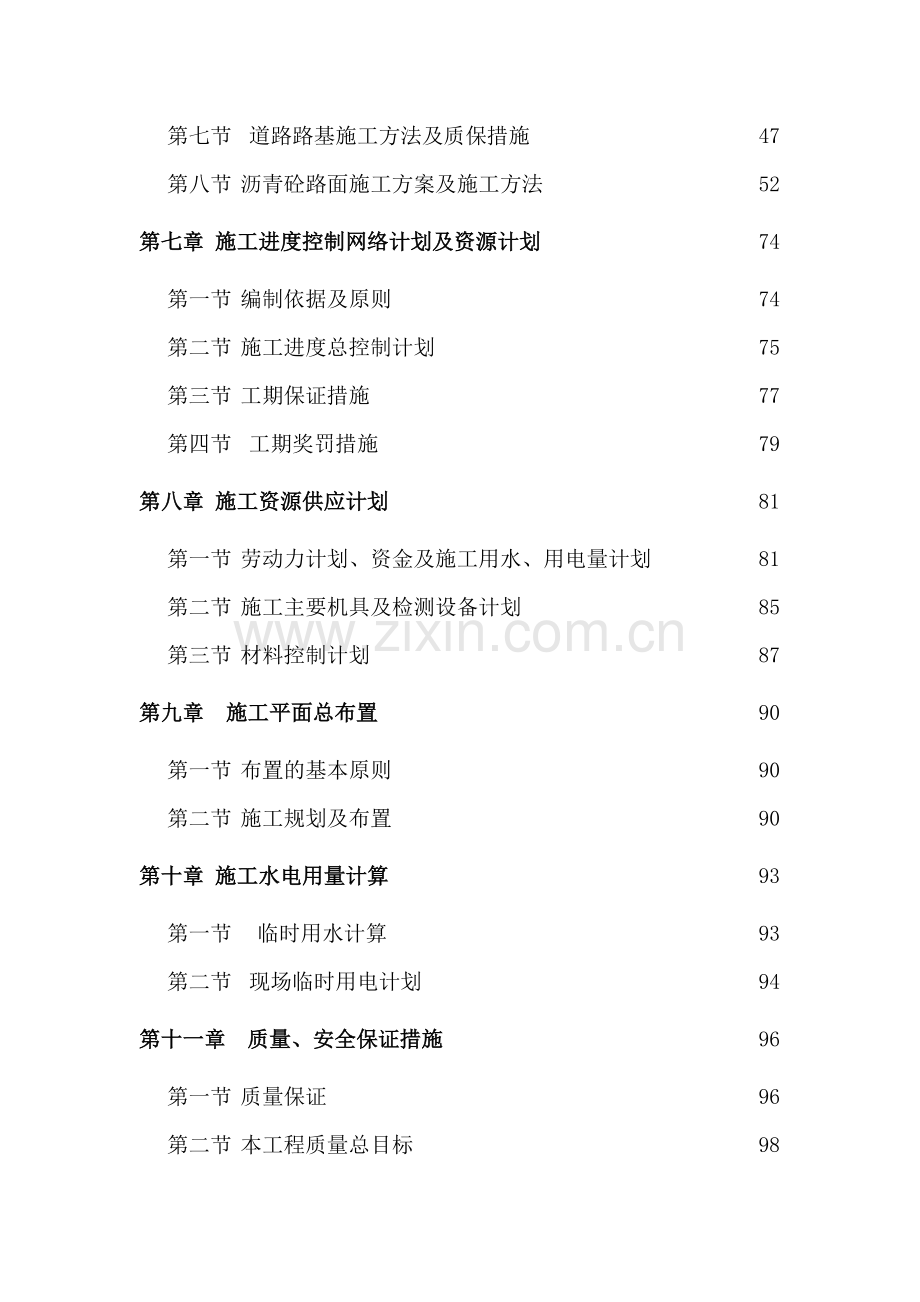

第七节 道路路基施工方法及质保措施 47
第八节 沥青砼路面施工方案及施工方法 52
第七章 施工进度控制网络计划及资源计划 74
第一节 编制依据及原则 74
第二节 施工进度总控制计划 75
第三节 工期保证措施 77
第四节 工期奖罚措施 79
第八章 施工资源供应计划 81
第一节 劳动力计划、资金及施工用水、用电量计划 81
第二节 施工主要机具及检测设备计划 85
第三节 材料控制计划 87
第九章 施工平面总布置 90
第一节 布置的基本原则 90
第二节 施工规划及布置 90
第十章 施工水电用量计算 93
第一节 临时用水计算 93
第二节 现场临时用电计划 94
第十一章 质量、安全保证措施 96
第一节 质量保证 96
第二节 本工程质量总目标 98
第三节 企业质量保证体系 99
第四节 质量奖罚说明、质量保证措施及质量承诺 107
第五节 质量通病防治措施 121
第六节 安全保证措施 142
第十二章 文明施工及环境保护 152
第一节 文明施工 152
第二节 文明施工措施 155
第三节 环境保护措施 161
第十三章 工程保修承诺及措施 165
第一节 竣工资料 165
第二节 工程维修及回访 166
第十四章 施工节约措施 167
第十五章 管线、房屋保护方案及相关措施 169
第一节 原有管线保护方案及措施 169
第二节 房屋保护方案及措施 172
第十六章 成品保护措施 174
第十七章 新技术、新工艺、新方法的应用与措施 176
第十八章 施工协调与配合 179
第一节 与业主、监理、设计单位及政府部门协调关系 179
第二节 安装与土建的施工协调配合措施 180
第一章 投标承诺
1）保修期限：本工程保修期按照建设部颁发的《建筑工程保修办法》规定的保修期限进行保修。保修期自竣工验收签字之日起计为一年。
2）建立工程回访制度（进行不定期或定期回访）和维修卡，掌握工程质量状况，及时解决发现工程的质量问题。
3）保修期限内，因施工质量造成的返修。其费用由我司负责。
第二章 工程概况
第一节 工程简况
高唐新建区高普路第三标段道路及排水工程位于广州市天河高塘高新技术开发工区内，该道路为高普路延长线，地势较平缓，线形较直，路幅宽为40m，全长为394m，道路建筑面积为12139平方米；
高普路延长段的雨水管道收集路面和周边山体的雨水，最终排至南边的新塘水库。由于周边的路网沿未建成。相关的管网尚未完善，现阶段的雨污水通过临时排水沟排放。待周边管网建成后再驳入市政排水管网。污水规划最终排水猎德三期的污水处理厂。雨水排放沟底宽0.7m（临时排水沟1），污水排放沟底宽0.3（临时排水沟2）。
工程名称：高唐新建区高普路第三标段道路及排水工程
建设单位：广州天河软件园管理委员会
设计单位：广州金海市政设计有限公司
监理单位：广州宏达工程顾问有限公司
1、施工场地已基本具备开工条件；
2、施工用水、用电由施工单位自行解决；
3、施工范围外的公共道路按现状可通至现场，施工便道由施工单位自行考虑。
建设单位：广州天河软件园管理委员会
设计单位：广州金海市政设计有限公司
监理单位：广州宏达工程顾问有限公司
第二节 工程特点及主要工作内容
车行道设计作法：4%水泥石屑稳定层20cm厚 →6%水泥石屑稳（AC-20I）→4cm细颗粒改性沥青砼（AK-13A）。
人行道设计作法：人行道采用30×30×5cm的人行道预制块，人行道基层作法为：6%水泥石屑稳定层10cm厚→2cm厚中粗砂调平层→30×30×5cm的人行道预制块。
二）排水工程：

二、 主要工作量一览表
序号
项目名称及说明
单位
数量
1
挖运土方
M3
23275
2
回填路基
M3
1400
3
水泥稳定石屑
㎡
10157
4
沥青砼
㎡
24222
5
Ⅱ级承插式钢筋砼污水管道（DN300）
m
497
6
Ⅱ级承插式钢筋砼污水管道（DN400）
m
100
7
Ⅱ级承插式钢筋砼污水管道（DN500）
m
183
8
Ⅱ级承插式钢筋砼污水管道（DN700）
m
176
9
砖砌检查井
座
63

破降旧路面
㎡
7057
10
拆除挡土墙
m
1000

第三节 工程重、难点分析及对策
一、工程工期短，如何确保工期是本工程施工重点，也是施工难点。
在工期短，施工项目地质条件复杂的情况下，如何保证在最短的时间内，实现本工程的施工目标且保证工期有所提前将是工程的施工难点。
为确保工程工期的实现，首先，我司将编制详细的施工进度计划和确保施工进度计划顺利实施的保证措施，其次，必须准备足够的周转材料、合理配备施工力量和各种施工机械，避免因材料和机械原因而造成的停工现象；加强施工组织与管理，避免窝工现象。制定物资供应保证措施、质量检验与控制措施等，在各项工作中做到未雨绸缪，是保证本工程按期完成的有效途径。
二、工程工期短，而质量要求高，如何解决工期和质量的矛盾，是工程具体施工时的难点。
本工程业主要求质量达到合格以上标准，我司将制定质量保证措施，严格按照国家有关验收规范为依据进行施工和验收，确保分部工程优良率达到90%，单位工程优良率达到100%。
三、本工程污水管道基坑开挖较深且土质较差，土方开挖阶段的施工安全是工程施工重点。
在确保工程工期和工程质量的前提下，安全文明同样不能忽视。施工过程中，我司也将制定详细的土方支护方案和安全和文明施工的保证体系，责任到人，确保安全文明施工满足招标文件要求。
四、基坑土方开挖过程中，基坑支护是工程施工重点。
本工程地质资料不详，管沟土方开挖施工过程中，这防止边坡坍塌，建议在一般路段采用普通钢板桩进行支护，而在细砂层出露的地段拟采用拉森式钢板桩进行止水和支护。

第三章 施工准备计划
第一节 施工前期准备计划
根据设计图纸要求，本工程排水管道主要采用钢筋砼管、工程材料计划
采购材料
就地选用材料
质保书
物资部门验证
监理工程师控制
质检部门试验
检验合格
检验不合格
投入使用
不准使用、退货

钢筋砼排水管、水泥、碎石、砂等是该工程重点控制的建筑材料，广州市有华南地区最大建筑材料市场，我方一定能按甲方要求按质按量购得，保证工程需要。材料可考虑于广州地区采购，本公司合作建材供应单位能及时提供工程所需，工程所在地也有一定建筑材料市场，可作为应急后备；
对由我方采购的建筑材料，我方施行质量保证，并且自愿地接受、积极地配合甲方、监理方及质量监督部门的随时、任意的抽查。若有不合格项我方愿接受任意的处置。
砂：可在附近砂料场购买，汽车运输进场使用；
石:直接由附近石场购得;
水泥：选择资信优良、质量好的品牌水泥；
钢筋砼排水管应提前编制材料的进购计划，提前对相关厂家进行考察，选择信誉良好的厂家作为进购的主要渠道。
物资部门根据产品（材料）的特性组织运输、贮存和防护工作，防止产品损坏或变质，并妥善保护产品的标识，对入库的产品（材料），保管人员定期检验库存产品的质量情况，如发现变质或已过保质期的应及时处理，防止混入工程中使用。
生产部门按需要做出领用计划，报工程技术部校核后，由总工审核后，物资部门发放。生产部门领用的材料由工程技术部、物资部门监督其使用过程。做到人人严把材料关。
工程施工前需做现场试验，以确定半成品的物理力学性能指标，确定最佳施工参数、施工工艺，提供质量控制指标及检验控制办法。
砼及砂浆试验：按有关行业的标准规定，作相应试验。其材料主要检查的项目为：
按要求选用42.5R硅酸盐水泥或普通硅酸盐水泥，并按GBJ175-92规定，作不溶物、氧化镁、三氧化硫、烧失量、细度、比重、凝结时间、安定性、强度、碱含量等校核试验。
砂按新规范规定，作细度模数、含泥量、三氧化硫、坚固性、云母、有机物、表现密度等试验，其级配应在规定范围内。
新规范规定，作针状、片状、含泥量、压碎指标、有害物质含量、吸水率、表观密度、软弱颗粒含量等试验，其标准粒级应在规定的粒级范围内。
按JBJ63-89标准，水的pH值、不溶物、可溶物、硫酸盐、硫化物的含量不应超出规定；凡符合国家标准的生活饮用水，均可作为拌和及养护用水。
应符合GB8076-87标准，并在室内作外加剂对水泥物理性能影响、砼抗压强度关系等试验，从中找出最优的掺量。
钢筋砼排水管等主要管材是由我方选购并到大型生产厂家购买，按照有关规定要求进行材料质量检测。
以上建筑材料我方不能进行的项目则委托有关部门进行。
根据试验记录，整理出试验成果报告，报工程师审批，按批复意见实施。砼配合比试验，按呈报工程师批准的原材料，并按《规范》规定和设计强度，在室内作不同品种水泥、不同外加剂掺量与砼的抗压强度关系，砂率选择、用水量与坍落度关系等一系列试验，从中分析挑选出最优的配合比，写成书面试验报告，呈送工程师批准，作为砼试制的依据。
砼配合比设计在砼浇筑前35天完成。砼试制的结果，需书面呈报工程师审批，经批准后，才能作为正式施工的配合比依据。
根据提供的测量控制点及精度要求，在动工前应复核资料和数据的准确性。
管道的起点、终点及转折点是管道施工的重点，管道中线定位就是将主点位置测设到地面上去，并用本桩标定。管线起点及各转折点定出以后，从线路起点开始量距，沿管道中线每隔50m钉一木桩（里程桩）。
根据管线的起点和各沟的挖土中心线，一般每20m测设一点，中心线的投点容许误差为±10mm，量灰线标明开挖边界。在测设中线时应同时定出井位等附属结构的位置。
每隔20m或30m槽口上设置一个坡度板。作为施工中控制管道中线和位置，掌握管道设计高程的标志，坡度板必须稳定、牢固，其顶面应保持水平，用经纬仪将中心线位置测设到坡度板上，钉上中心钉，安装管道时，可在中心任务钉上悬挂锤球，确定管中线位置。以中心钉为准，放出砼垫层边线，开挖边线及沟底边线。
施工过程中，在需要进行排水、截水地段采取相应的排、截水措施，如挖排水沟、截水沟、集水井等，排除地面水；若地下水较丰富，则应按照地下降水的办法进行处理。排水过程中，应对基坑周边的环境进行监测，防止因降水造成基坑附近地面开裂或危及周边建筑物的安全。
五、确定基坑开挖支护方案
本工程污水管的埋深较大，施工时基坑开挖较深米，开挖土层主要为松散人工填土层、流塑淤泥层、散淤泥质细砂层、松散细砂层、中密细砂层，以上土层结构松散软弱，细砂层含丰富的地下水，故基坑开挖时应做好基坑支护和止水工作。拟于一般路段采用普通钢板桩进行支护，而在细砂层出露的地段建议采用拉森式钢板桩进行止水和支护。
六、施工准备计划
1、技术准备工作
<1> 组织图纸会审，及时解决图纸中所存在的各种技术问题。
<2> 图纸会审后十天完成施工组织设计。
<3> 由公司项目部牵头，工程部、质安部、合同预算部组织项目部有关人员进行技术、经济、安全交底。重点项目、关键部位编制专门的单项施工方案。
序号
施工准备工作内容
负责部门
要求完成时间
1
现场测量控制网
施工组
进场后第2天
2
平整场地、施工道路
施工组
进场后第15天
3
施工水、电设施
专业队
进场后第2天
4
图纸会审
项目部
进场后第3天
5
编制施工组织设计
项目部
进场后第5天
6
成品、半成品、加工品计划
施工组
进场后第8天
7
解决存土、卸土场地
建设单位
进场后第3天

2、生产准备工作
<1> 要取得建设单位配合，及时办理施工许可证及施工标牌。
<2> 根据规划局确定基准点和设计图纸进行放线，建立轴线控制网和标高控制网，认真复核管位置的准确。
<3> 在现场内搭建办公室、保卫、料具设备仓等等，工人宿舍按甲方指定位置搭设。
<4> 按照经审核批准的临电、临水布置图，建立临时供电、供水系统，系统敷设完毕后就依手续办理验收及备案待查。
<5> 按施工组织设计确定所需的机械设备进行检查、保养，作进场准备。
第四章 施工区和施工阶段的划分
第一节 施工区的划分

第二节 施工阶段的划分
本工程具体施工时，将按照各施工区的具体施工内容划分施工阶段。现对本工程各施工区的主要施工阶段划分情况叙述如下：
一、施工一区施工阶段的划分：
第一阶段：施工准备
主要工作内容包括布设施工测量控制点、施工区的围蔽、临建搭设等。
第二阶段：土方工程施工。
主要工作内容包括土方工程施工放线、破除旧路面、管沟土方挖运、基坑支护、地基换填及软基处理（如果有软基）等。
第三阶段：管道铺设施工。
主要工作内容包括管道工程铺设施工放线、管道砼基础施工、管道铺设、检查井砌筑、闭水试验及管沟回填等。
第四阶段：道路工程施工。
第五章 施工组织机构
第一节 施工组织机构
本工程将实行项目法管理，计划设一项目经理部，实行项目经理负责制。项目经理部将在公司经理的领导下，严格按ISO9001：2000质量体系要求运作。项目经理部下设工程技术组、质量安全组、机械材料组、试验组、财务组和文明施工后勤组、计划合同组。具体构架如下：
项目经理

工
程
技
术
组

质
量
安
全
组

机
械
材
料
组

试
验
组

财
务
组

文
明
施
工
后
勤
组

项目部总工程师
施工计划负责人

副
财务负责人

计
划
合
同
组

本工程我司保证以足够的技术力量和施工力量投入，确保工程按业主标准和要求完成。
一、主要负责人及各部门职责：
项目经理的职责：负责制定的工期、质量、成本控制、安全文明施工等各项管理目标，并按以上目标组织工程全过程的具体实施。
项目总工程师：负责本工程的技术管理，编制施工组织设计和各分项工程施工方案。监督施工方案的落实和现场质量管理，协助项目经理对施工计划、工程质量、成本的控制。联系监理、设计、业主协商有关技术问题。
各职能部门的职责分述如下：
1、工程技术组：
⑴负责图纸会审及编制施工组织设计；
⑵负责制定施工方案及施工计划；
⑶负责施工技术交底；
⑷深入现场，指导施工及时解决现场施工难题；
⑸积极推广新技术、新工艺，以确保施工质量、提高工效、节约成本；
⑹认真做好施工日记，并做好施工总结。
2、质量安全组：
⑴监督各施工作业队伍贯彻执行国家、业主、监理与企业发布的工程质量的规定、规程、制度和措施，并检查落实；
⑵深入施工现场了解掌握工程质量动态，协助各作业队处理施工中存在的质量问题；
⑶负责施工过程中各道工序的自检和报验工作，及时向各级领导汇报工程质量情况；负责对各种原材料、成品、半成品的质量检查与验收；
⑷记录历次质量检查、各种验收检查的情况，记录质量事故的调查处理情况；
⑸及时了解和掌握各方面的工程质量动态，推广好的工程质量管理经验。
⑹负责施工过程的安全管理。
3、机械材料组：
（1）负责工程施工机械调配、机械维修、保养计划的制定；
（2）负责每天的施工机械安排，协调各作业队伍之间的相互关系，负责施工机械安全管理。
（3）负责本工程的材料、物资和机械配件的订购供应工作；
（4）负责材料供应计划的制定和落实工作；
（5）负责材料的内部往来和结算工作。
5、财务组
⑴按照国家、地方的政策法规和上级机关的规定，管好、用好工程资金，做到专款专用；
⑵做好成本预测、编制成本计划，加强成本核算，搞好成本控制、分析工作；
⑶协助合约部做好工程结算工作。
⑷负责工程的计量和支付工作；
⑸负责工程的追加索赔工作；
⑹负责本工程的合同管理工作；
6、文明施工后勤组
⑴负责工地现场的文明施工工作；
⑵负责与工程各有关管线、交警等单位的协调；
⑶负责施工用水、用电报装。
7、试验组
负责对现场材料进行试验、检测及各种工程试验等。
8、计划合同组
负责施工计划、工程预决算、成本控制、合同管理及工程计量计价等。
9、施工队
⑴根据设计图纸及施工方案要求落实每一项具体的施工任务。
⑵施工过程中，把好每一道工序的质量关，完成施工队内部自检工作。
⑶施工中必须遵守各种施工规范、安全规范以及广州市的各种文明施工规定。
第二节 施工力量的安排
项目经理部设项目经理一名、项目总工程师一名、施工计划负责人一名、财务负责人一名。项目经理部下设工程技术组、质量安全组、机械材料组、试验组、财务组和文明施工后勤组、计划合同组。详见施工管理组织机构图。
根据本工程实际规模及工程工期，合理配备施工管理人员，所配
备的施工管理人员详见下表：
姓名
职务
职称
工作年限
专业
张小明
项目经理
工程师
7
公路与城市道路
陶茂民
项目总工
高工
14
工民建
刘晖
施工计划负责人
工程师
14
铁道工程
周博巍
财务负责人
会计师
10
会计学
刘展高
质检工程师
工程师
12
土地管理
曹毅
机械工程师
工程师
11
锻压工艺
钟浩权
工程组负责人
工程师
19
城市道路
苏少雄
道路工程师
工程师
7
公路与城市道路
王丽霞
排水工程师
工程师
9
给排水
吴炽敏
地质工程师
工程师
7
公路与城市道路
邓飞明
试验工程师
助工
14
工民建
戴云霞
预结算工程师
工程师
18
电力工程
林 莉
后勤负责人
政工师
13
后勤负责人
龙俊江
测量工程师
助工
13
工民建

第六章 主要分项工程的施工方法
第一节 综合机械化施工方案
根据该工程施工特点，确定使用综合机械化施工方案，以满足工程的工期及质量要求。
结合我公司现有机械设备及可投入本工程的机械设备，计划配置多台反向铲挖掘机、多部蛙式电动冲击夯组成，运输设备为自卸汽车；本工程砼采用商品砼，砼由商品砼搅拌站负责供应，由砼搅拌车运到施工现场。本工程检查井及沉砂井的砌筑砂浆，拟在现场搅拌，根据区段的数量，确定砂浆搅拌机的台数。其他大型设备因为工程使用期短，届时根据情况到市场租用，以节约造价。
第二节 测量控制
测量先行是施工管理中的要求，测量工作的质量直接影响到工程的质量，我公司在工程施工管理中，历来注重测量管理工作。除建立两级测量复核制度外，对本工程还将成立专职测量小组，以确保测量工作高效、优质。
一、测量工作程序：
开工前对业主和设计单位移交的导线点和水准点进行闭合复测，复测合格并经业主和监理工程师签认后方能施工。
测点交接→测点复测→建立施工导线网，布水准控制点→测定雨污管线桩→局部放样。
二、控制系统的建立：
针对本工程规模及特点，建立现场平面及高程控制系统，以便于在施工全过程中进行测量的控制。
1.平面控制系统
采用导线测量方法建立一级导线平面控制系统，系统布设以甲方提供的控制点为导线起始方向，沿本标段外围采用测角精度为2秒，测距精度为2mm+2ppm的全站仪，布设一环形闭合导线并联测甲方提供的控制点。导线点的位置应通视条件良好，间距50~100m，不易受道路交通的影响，并保护好定位桩。
2. 高程控制系统
建立以导线点为基础，等级为四等的高程控制系统，采用高等级水准仪由甲方提供的水准点将标高引至各导线点上。
三、放线控制
本标段的放线控制主要项目包括以下几个方面：
污水管线、检查井中心线测量控制、高程控制；
四、放线方法及施工工艺流程图
1. 排水工程
⑴ 据已建立控制系统，进行局部放线控制点的测设。
⑵ 据设计已提供的管线控制点、井点的大地坐标，因此管线、井点的平面放线采用坐标放线方法测设。
⑶ 由于管段各各检查井之间的距离较短，管线测量可采用全站仪进行测量，放出井中心位置，管道线中心位置，在相应位置设置里程桩号，方便施工及防止出现错误，便于复测。
⑷ 进行下一道工序前必须先复测数据无误后方可进行下一工序的施工不合格的工序必需返工保质量。
2.距离测量：
采用全站仪，测量时照射二次读数取平均值为距离测量值（导线测量时须返方向测量作为校核），二次读数较差不大于10mm。小范围距离测量采用普通钢尺测距，主要技术要求须满足《工程测量规范》GB50026-93中表2.4.10的规定。
本工程测量工程大，线形较复杂，测量内容主要有平面坐标控制测量、高程控制测量等。
1）采用全站仪测量，测速快、准确和操作简便；能在超远距离内和不同标高位置直接进行施测，不用在施测过程中移动仪器，从而可加快速度，缩短施测工期。在本工程开工前，会同监理单位及业主对设计单位提供的平面坐标及高程控制网进行闭合复测。根据已有的高级控制网，结合各施工段走向及需要，加密布置施工控制网，施工控制网各点之间应保持良好的通视状况，以方便随时进行闭合复测，所有的测量记录及结果应在报送监理审核签认后方可使用。
2）采用全站仪的后方交会专项功能,通过对两个已知点的观测,得出仪器点的坐标；采用全站仪的测量距离专项功能，在测临时站点到两已知观测点的距离时加测一个角度，即测站点放在待定点上,在测距离的同时观测该点到两个已知控制点的夹角，这样也可以得出仪器点的坐标。施工控制网的测量成果为满足要求宜采用较高精密度等级，平面控制网按一级导线网控制；高程控制网按四等水准测量控制。做好各施工控制点的保护工作，竖立明显的标牌，以防止损坏。根据施工控制网测放出排水沟中心线的位置，并进行各部位水准测量工作。控制桩采用双后视极坐标测量的方法进行测放，测量精密度需满足招标文件的有关技术要求，所有测量数据及成果报送监理审核签认方可使用。
3) 管道的起点、终点及转折点称为管道的重点，管道中线定位就是将主点位置测设到地面上去，并用本桩标定。管线起点及各转折点定出以后，从线路起点开始量距，沿管道中线每隔50m钉一木桩（里程桩）。
根据管线的起点和各沟的挖土中心线，一般每20m测设一点，中心线的投点容差为±10mm，量灰线标明开挖边界。在测设中线时应同时定出井位等附属结构的位置。
每隔20m或30m槽口上设置一个坡度板。作为施工中控制管道中线和位置，掌握管道设计高程的标志，坡度板必须稳定、牢固，其顶面应保持水平，用全站仪将中心线位置测设到坡度板上，钉上中心钉，安装管道时，可在中心任务钉上悬挂锤球，确定管中线位置。以中心钉为准，放出砼垫层边线，开挖边线及沟底边线。
3. 高程测量：
高差不大时采用B1级水准仪，测量时往返各一次，取闭合差≤12√L ，L为往返测量水准线路长度（KM）。高差较大时标高的测量采用全站仪三角高程测量，主要技术要求须满足《工程测量规范》GB50026-93中表3.3.3的规定，内业计算垂直角度的取值应精确到0.1”，高程取值应精确到1mm。
4. 内业计算：
导线点平面控制 网测量后，水平角及距离应进行平差，并以平差后坐标反算的角度和边长作为成果。内业计算中数字取值精度应满足《工程测量规范》GB50026-93中要求。
第三节 排污管道土方开挖施工
一、管沟开挖及排水
管沟开挖由机械施工队负责实施，以挖掘机开挖为主，人工开挖为辅。
1、开挖前应按设计要求进行施工测量放样。通过坐标点、路中线里程桩放出管道的中线点，在管道纵向定出基坑开挖边线，并测出开挖深度，加强桩点维护，确保日后复测顺利进行。
2、做好坑内、坑外的排水，在坑内应开挖集水沟，并通过集水井将地下水抽至地面临时排水系统。
3、采用自卸汽车配合挖掘机开挖的运输方式，将开挖出来的土方及时运至事前联系好的弃土场，次要交通位置可堆放弃土，待管沟施工完后用于回填。
对于地质条件较好、埋深浅且现场允许放坡的管线，我公司将采用放坡开挖的形式，放坡系数为1:0.5～1:0.75，必要时采取在边坡上加压砂包；对于地质条件差及现场不允许放坡的地段，则采用钢板桩进行支护。
下图为地质条件较好、埋深浅且现场允许放坡的地段，管沟土方开挖示意图：

4、当挖至设计标高时，应进行地基尺寸轴线偏差检查验收，并观察地基承载力，如地基承载力不够时，立即报监理工程师和甲方酌情处理。
二、施工方法
1. 基坑开挖
1)在进行管坑开挖前，利用在全范围进行地下管线探测，如有管线，应设置标志牌标记地下管线的种类位置和埋深，并进行保护，对施工有影响的需报设计和监理工程师进行处理。
2)开挖坑槽前，应向挖掘机司机详细交底，交底内容一般包括挖槽断面、堆土位置，现有地下构筑物情况及施工技术、安全要求等，并指定专人与司机配合，其配合人员应熟悉机械挖土有关安全操作规程，并及时量测槽底高程和宽度，防止超挖。如超挖，超挖部分应按监理工程师同意的材料回填，并夯压密实。3)采用挖掘机开槽，人工执平人工配合机械安管。部分管道施工区域采用放坡开挖，放坡系数拟定为1:0.5～1:0.75（视土质而定）；若遇软弱土层可采取放坡加压砂包的支护方式。若淤泥层较厚，放坡加压砂包的支护方式仍不能满足施工需要时，也可采取打设钢板桩加以解决，基坑支护的具体方法详见第四节“基坑支护方案及技术措施”。

4）管沟开挖时，先进行详细有测量定位并用石灰标示出开挖边线，复测无误后可指挥挖掘机进行开挖，挖掘机一边开挖一边后退，开挖出来的余泥堆土于坑槽外侧，同时组织散体物料运输车外运余泥，堆土坡脚距槽边1.0m以外，堆土高度不超过2.0m，堆土坡度不陡于自然坡度。
5）管沟开挖时，质安人员要加强巡视现场，密切注意周围土体的变形情况及坑槽内可能出现的涌水、涌砂及坑底土体的隆起反弹，一旦发现问题，应立即停止开挖，并知会监理工程师协同处理。
6）开挖至设计管沟底后，可在管沟槽底的一侧做一排水小沟，每30m设一集水井，收集管沟底的积水并用泵抽出管沟；雨天时，为防止管沟底土壤受水浸泡，预留人工整平的20.0cm一层的土体应待下一工序进行前方予挖除。
第四节 基坑支护方案及技术措施
一、现场地质情况
本工程土质资料不详，管沟土方开挖时，建议根据土质实际情况，对管沟采取不同的支护方案。
二、基坑支护施工技术措施
本工程地质资料不详，具体施工时，建议对于地质条件较好、开挖深度较浅且场地较宽敞允许放坡地段，采用放坡开挖（结合在边坡加压砂包）的形式外，对于地质条件恶劣地段，建议采用拉森式钢板桩或普通钢板桩进行支护。
拉森钢板桩的施工方法及措施如下：
⑴拉森钢板桩施工流程：

⑵开工前依据管道中轴线测放出基坑两侧边线的具体位置，并用白石灰线标识，确定钢板桩施打的位置线，用地质雷达探测基槽施工边线以内的地下管线位置和高程，并在管线位置外打桩或用灰线标识清楚。
⑶施工钢板桩前，先对材料进行检查、分类、编号、矫正桩体。
⑷为保证钢板桩能垂直打入和板桩墙面平直，先制安工字钢围檩，高度约离地面50cm，然后才用吊车将钢板桩吊至桩位处施打。
⑸打桩方法：打桩时先用吊车把钢板桩吊起就位，让其凭自重入土，竖起稳定后，再用吊车吊起振动锤夹住钢板桩，将桩打到要求的深度。钢板桩施工过程中，为保证钢板桩的垂直度，用两台经纬仪在两方向加以控制。钢板桩之间间隙要小。
⑹钢板桩施打时，应采取措施减少施工对原有建筑物、道路、管网的影响。如在施打钢板桩前，先查明地下管网的情况，若遇有地下管线或泄水孔，应跳开该处不打钢板桩，待开挖后，沿缺口两边钢板桩外侧插入钢板挡土。
⑺具体支护见下图

第五节 基坑止水、排水、导水技术措施
本工程地质资料不详，当施工受水位影响较大时，建议对明挖基坑采取止水、排水措施、导水是本工程的施工重点之一。
一、止水、排水、导水的目的：
（一）疏排天然降水、渗入水、地下水，确保施工全过程中，基坑内不积水，为截污管道施工提供干而坚实的工作面。
（二）稳定基坑壁，防止塌方。
（三）稳定槽底，尽量减少对地基承载力的破坏。
二、技术措施：
（一）施工前收集本地区水文地质资料，了解珠江潮汐对地下水位的影响。详细摸查施工现场附近现有排水管、渠的位置以及流向，并对堵塞的市政排水设施及时疏通，为施工排水找出路。
（二）基坑支护采用止水效果较好的拉森Ⅲ型密扣钢板桩。钢板桩逐块打设，桩与桩间的锁口要对准咬合，确保钢板桩形成整体共同挡水。
（三）做好地表水和天然降水的疏导和排出，防止地表水流入或渗入基坑内。特别是在暴雨天节更须注意加强防范。对于低洼路面，在机械开挖完成后沿基坑顶四周用彩条布包裹砂袋筑成一堵高约30cm的挡水墙，将地表水及雨水拦截在基坑外。
（四）基坑开挖过程中如遇坑底出现地下水及积水情况，应立即将水抽出坑外，采用基坑内明沟排水。安排好基坑开挖顺序，先人工挖排水沟、集水井，抽水见效，自井向上游挖土，明沟和集水井宜随着基坑的挖深而逐步加深。基坑挖至设计标高后，集水井的井壁宜加支护，其水深为0.8m左右，集水井底部用粗砂、细碎石、粗碎石作反滤层，反滤层施工一定要按规范做好，既要防止集水井井壁坍塌，又要避免泥沙堵塞管道。
（五）根据收集的资料，估算出正常情况下基坑排水量，然后对排水设备进行选配。保证在整个施工期间内有连续稳定的抽水的能力，包括开挖、安管、管基、试压和回填的全部施工过程以及根据实际抽水量变化调整或更换设备时，都要保证有连续抽水的能力，为此要求确保连续供电（双电源）和有备用水泵。
（六）当暴雨来临时，应暂停基坑开挖作业，待雨停后抽干水再开挖。当基坑开挖完成或正在进行管道施工时，除了用砂袋筑挡水墙外还要将彩条布覆盖基坑面上，避免雨水直接落入基坑内，尽量将暴雨对基坑与管道的影响减至最低限度。同时制定紧急应救措施，确保出现遇管涌或流砂等紧急情况时尽量避免或减少对基坑或已建管道的破坏。
（七）地表水和雨水引至道路现有侧入式进水井直接排走，排水基坑及接收井引出或泵出的污水严禁排往围蔽外道路或珠江内，在基坑或接收井边设沉淀池，污水经沉淀池过滤后再排入附近市政排水设施。
第六节 排水（污）管道工程施工
一、工程概述
（1）本工程设计图纸未表明地基处理方案，且未提供地质资料，施工过程中，应根据不同的地质情况采取相应的地基处理方案。雨水管道系统采用II级别承插式钢筋砼管，A式基础，用1：2水泥砂浆抹带；
污水管道系统采用II级承插式钢筋砼管，B式基础。
二、施工流程：
施工准备
↓
基坑开挖和放坡支护
↓
平基、管座 ←—— 砼级配试验
↓
管道安装
↓
砌井 ←—— 砂浆级配试验
↓
闭水试验
↓
基坑回填
↓
支管、入户管及进水井

三、施工工艺
（一）测量
① 施工前由测量人员先校核图纸，根据甲方提供的测量控制点和水准点及图上的线点位置，沿管线井位测设导线控制点（包括坐标点及高程点的测设）以及施工地段的地形地物，确定施测方法。
② 由测量人员根据设计图纸放出管中线及井位，再根据管中线及基坑开挖横断面图要求，放出打钢板桩的线位。
③ 将施工地段的原地标高复测一次，以确定该施工地段的开挖深度。
④ 在施工过程中，施工人员要注意保护测量控制点，如发现测量控制点被破坏，及时会知测量人员补测，以保证测量精确度。
进行施工放样测量，定出管道中线及井位并引出水准基准点，作为整个污水工程的控制点。每次测量均要闭合，按规范严格控制闭合误差。施工前先复测各排水出口标高，若与设计有矛盾，应立即会知设计人进行调整。
（二）坑槽开挖
⑴ 坑槽采用挖掘机开挖。
⑵ 施工顺序则上按由下游至上游的施工顺序施工，以利坑槽的临时排水。
⑶ 坑槽较深且地质条件复杂地段采用钢板桩支护。
⑷ 开挖宽度为结构底基础宽度两边各加工作宽度和支撑、模板的厚度而定。
⑸ 施工中应利用截水沟等方法防止地面水流入沟坑内造成塌方或基土破坏。雨天施工时，若不能及时进行下一工序时，基底没计高程（注意：实际开挖高程应为设计高程减去管厚加上基础和垫层厚），以上宜留20厘米左右一层不挖，待下一工序进行前方予以开挖。
⑹ 每一段沟槽内采用明沟排水。如按从下游至上游方向逐段推进施工的，可以利用已完成的管道无市政管网排走。如分段施工可设置临时集水井配合抽水机以满足施工临时抽水需要。
⑺ 挖出的土多余部分直接运至于指定地点，其余暂时转移至离坑边2米以外的位置堆放以备回填之用，不应堆在基坑顶边，以免加重土坡压力和阻碍操作及运输。
⑻ 基坑底面土不得超挖或扰动（指挖松或浸泡等）。若发生超挖或扰动，应将扰动部分清除，并将超挖和清除位置填回石粉或碎石、砂，并予夯实。
⑼ 基坑挖至设计高程，应迅速进行复核中线和平水，无误后立即浇筑素砼垫层覆盖，匆使长期暴露而被地下水或雨水浸泡。
土方开挖采用挖掘机进行开挖，人工配合。沟槽开挖土方调至填方区填土或用自卸车外运至指定地点弃土。在开挖前，沟槽的断面，开挖的次序和堆土的位置由现场施工员向司机及土方工详细交底。在开挖过程中管理人员应在现场指挥并应经常检查沟槽的净空尺寸和中心位置，确保沟槽中心偏移符合规范要求。为保证槽底土壤不被扰动或破坏，在用机械挖土时，要防止超挖，挖至离设计标高前20～30cm时用人工开挖、检平，尽量避免超挖现象。若有超挖，应将扰动部分清除，并必须用中砂回填，用平板震动器振实。开挖要保证连续作业，衔接工序流畅，分段开挖，每段长约以3-5个检查井为一段，以减少塌方或破坏土基，同时要注意边坡土体及支挡板变化，出现问题及时处理。减少意外事故。
3、管沟槽开挖的宽度按管道基础的宽度加上每边工作面和模板、支撑的厚度进行开挖。
4、基坑底两侧设置排水沟，每施工段设四个集水井，以利排除坑积水，避免坑底土壤受浸泡。
5、开挖时，随时测量监控，保证开挖边坡、基坑尺寸，轴线、槽底的高程达到CJJ3-90中沟槽验收规定的要求。
6、沟槽检查验收
沟槽开挖完成后，进行检查验收。检查项目包括开挖断面、槽底标高、轴线位置、沟槽边坡等。沟槽开挖允许偏差和检查方法见表2：
序号
项 目

允许偏差 (mm)
检 查 频 率

检 查 方 法
范 围
点 数
1
槽底高程
0，-30
两
井
之
间
3
用水准仪测量
2
槽底中线每侧宽度
不小于规定
6
挂中心线用尺量每侧3点
3
沟槽边坡
不陡于规定
6
用坡度尺检验每侧计3点
1、施工工艺
(1) 污水管若管道处于淤泥层上，则应先将淤泥清除，然后按照设计要求进行换填。
(2) 测量基础中心轴线、标高，并放出基础边线。在沟底设置水平小木桩，桩
