金山热电厂设备、 管道油漆及色环要求
为了统一金山热电厂设备及管道系统色调, 提升现场安全文明生产水平, 避免发生误判定等情况, 依据《电力生产企业安全设施规范手册》和中国电力行业标准《火力发电厂保温油漆设计规程》, 制订本要求。
1、 漆色为浅色调设备, 其名称标志统一漆黑色; 有保温抹面和白铁皮包覆设备, 其名称标志统一漆红色。文字字型采取加粗黑体字, 字号大小、 文字排列方向依据具体设备确定, 做到百分比协调、 美观。
比如: 一次风机 、 送风机、 给水泵、 凝结泵
2、 全部转动机械联轴器防护罩漆红色, 并标白色转动方向箭头。
3、 现场全部井、 坑、 孔、 洞等凡设置花纹钢盖板, 以及花纹钢板制作平台, 均漆亮黄底色, 沿盖板外缘漆宽度100mm、 与盖板边缘平行黑色边框, 框内漆宽度100mm、 与边框成45°角且相互平行均匀黑色斜纹, 纹间距离l00mm(见图1)。
图1 平台、 盖板漆色示意图
4、 现场全部非不锈钢以及非镀铬材质栏杆、 扶手等漆天蓝色, 其下部踢脚围板漆红色。
5、 各类管道漆色、 色环根据《火力发电厂热力设备和管道保温油漆设计技术要求》确定, 见表1。

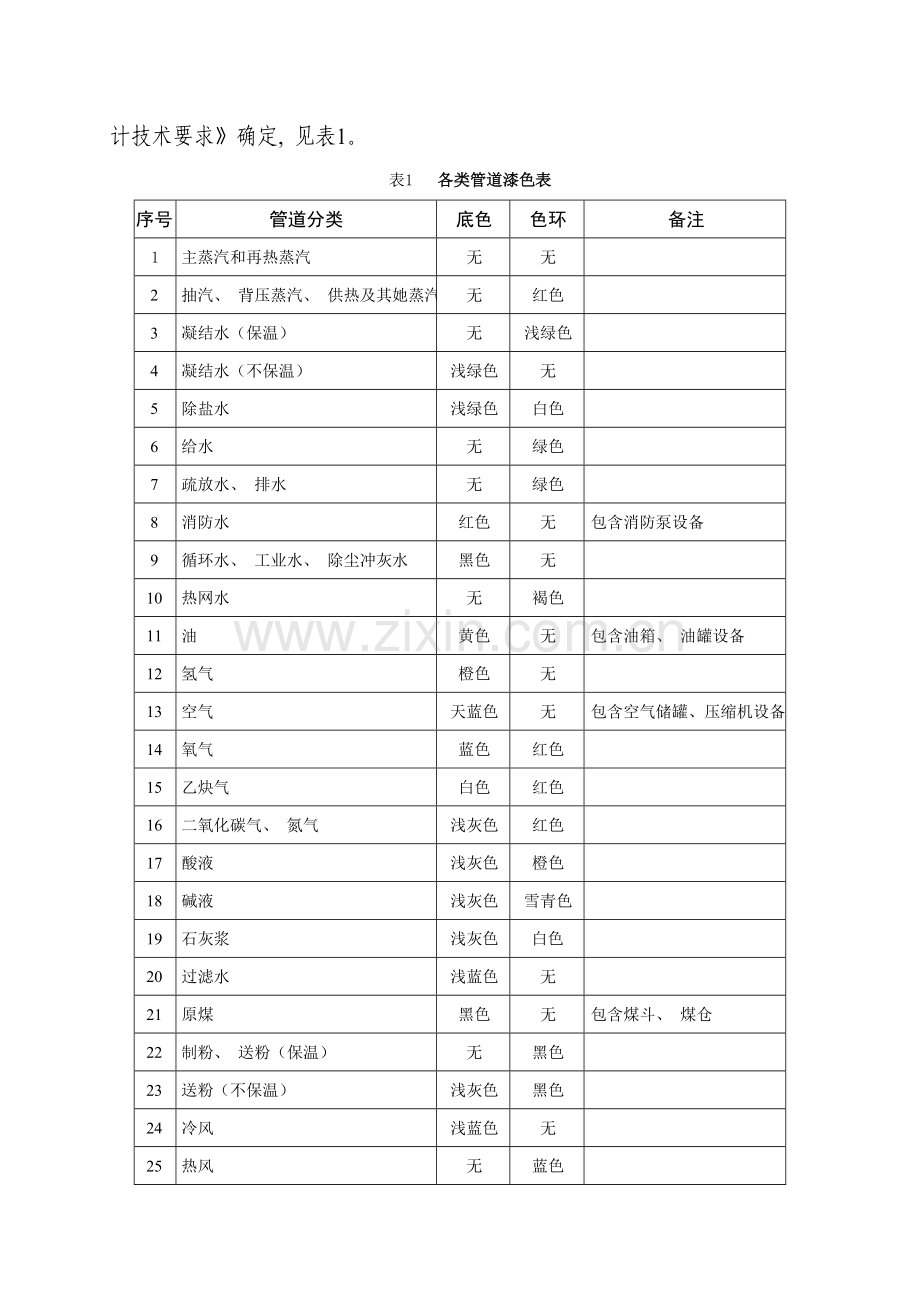

表1 各类管道漆色表
序号
管道分类
底色
色环
备注
1
主蒸汽和再热蒸汽
无
无

2
抽汽、 背压蒸汽、 供热及其她蒸汽
无
红色

3
凝结水（保温）
无
浅绿色

4
凝结水（不保温）
浅绿色
无

5
除盐水
浅绿色
白色

6
给水
无
绿色

7
疏放水、 排水
无
绿色

8
消防水
红色
无
包含消防泵设备
9
循环水、 工业水、 除尘冲灰水
黑色
无

10
热网水
无
褐色

11
油
黄色
无
包含油箱、 油罐设备
12
氢气
橙色
无

13
空气
天蓝色
无
包含空气储罐、 压缩机设备
14
氧气
蓝色
红色

15
乙炔气
白色
红色

16
二氧化碳气、 氮气
浅灰色
红色

17
酸液
浅灰色
橙色

18
碱液
浅灰色
雪青色

19
石灰浆
浅灰色
白色

20
过滤水
浅蓝色
无

21
原煤
黑色
无
包含煤斗、 煤仓
22
制粉、 送粉（保温）
无
黑色

23
送粉（不保温）
浅灰色
黑色

24
冷风
浅蓝色
无

25
热风
无
蓝色

26
烟道
无
无

6、 为便于识别, 管道色环、 介质名称及介质流向箭头应按下列要求涂刷:
(1)在管道弯头、 穿墙处、 需要观察地方以及管道密集、 难以分辨部位, 必需涂刷色环或介质名称及介质流向箭头。其位置应在相距弯头最少500mm直管段上; 如两个弯头相距不够1000mm时则应选择中间位置; 10m以上长管道应每隔10m标一次色环、 介质流向及名称。
(2)管道色环、 介质名称及介质流向箭头位置和形状如图2所表示, 图中尺寸数值见表2。对于不使用色环管道, 其介质流向箭头与介质名称之间距离仍然为d。

图2 管道色环、 介质名称及介质流向箭头位置和形状
表2 管道色环、 介质名称及介质流向箭头位置、 形状尺寸（mm）
管道外径或
保温层外径
a
b
c
d
e
≤100
40
60
30
100
60
101～200
60
90
45
100
80
201～300
80
120
60
150
100
301～500
100
150
75
150
120
>500
120
180
90
200
150
（3）若介质流向有两种可能时, 应标出两个方向指示箭头。
（4） 有保温抹面和白铁皮包覆管道, 其介质名称及介质流向箭头统一漆红色。无保温管道依据底色不一样, 文字和箭头用黑色或白色油漆涂刷, 以最大视觉反差达成醒目效果。文字字型采取加粗黑体字, 字号大小按表2确定, 文字排列方向依据管道水平或竖直部署方向确定。
(5) 在并列或相邻管道上同时涂刷识别标志时, 通常将各管道色环取齐, 达成视觉整齐、 美观效果。
7、 对于设备、 管道及其附件防锈漆和盖面漆选择和涂刷度数, 应符合《火力发电厂热力设备和管道保温油漆设计技术要求》相关要求。

运行部
-8-3
