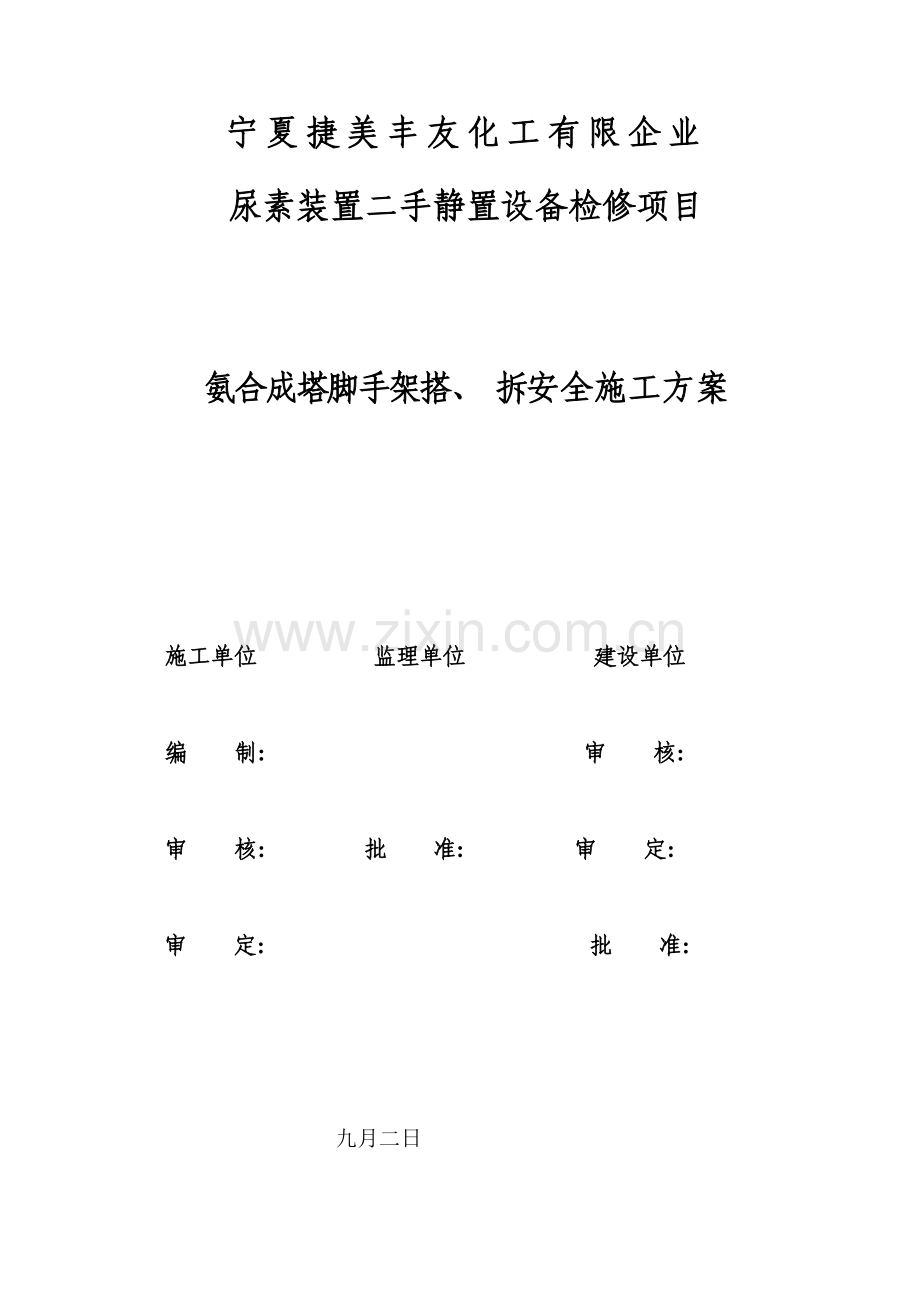

氨合成塔脚手架搭、 拆安全施工方案

施工单位　 监理单位　　　　 建设单位

编　　制: 　　 　　　　 审　　核:

审　　核: 　　　　批 准: 　　　　 审 定:

审　　定: 批　　准:

九月二日

目 录

1.工程概况
2.脚手架搭设
3.人员组织
4.质量要求
5.安全方法
附: 脚手架搭设图

1 工程概况
氨合成塔（205-DA）是宁夏捷美丰友化工有限企业整体收购位于美国休斯顿东部BEAUMONT杜邦企业合成氨设备之一, 该设备为托普索S-200径向流合成塔, 两床层, 内设层间换热器, 装填合成催化剂89m3 。因为这类型托普索氨合成塔上、 下触媒框及换热器检修吊装抽芯通常均是在垂直状态下进行, 在地面进行水平抽芯可能会对触媒框换热器壳体造成损伤, 决定进行立式吊装, 为此将搭设一个绕氨合成塔触媒框四面, 与氨合成塔触媒框同高度脚手架。
2、 脚手架搭设
2.1搭设次序:
架设扫地杆
搭设塔身架子
备料(选料)
架设首层立柱

验收
检测后拆除
交付使用
铺设箱板

2.2备料
2.2.1 钢管选料
钢管应选择φ48×3.5焊接钢管, 钢管表面应平直光滑, 不应有裂缝、 结疤、 分层、 错位、 硬弯、 毛刺、 压痕和深划道; 钢管必需涂有防锈漆。
2.2.2扣件选择
a.新扣件应有生产许可证、 法定检测单位测试汇报和产品质量合格证。当对扣件质量有怀疑时, 应按现行国家标准《钢管脚手架扣件》（GB 15831）要求抽样检测;
b.旧扣件使用前应进行质量检验, 有裂缝、 变形严禁使用, 出现滑丝螺栓必需更换;
c.新、 旧扣件均应进行防锈处理。
2.2.3跳板选择
木脚手板宽度不宜小于200mm, 厚度不应小于50mm; 跳板不得有髓心, 腐朽脚手板不得使用;
氨合成塔触媒框脚手架搭设所需多种材料名称、 规格以下所表示:

序号
名 称
单 位
数 量
备 注
1
钢管
根
38
6m
2
钢管
根
56
3.5m
3
钢管
根
142
4m
4
钢管
根
52
2m
5
扣件
颗
720
包含十字、 直接、 回转
6
箱板
块
200
4m
7
皮桶
个
3

2.3搭设方法
2.3.1因现场地面为砂石结构, 搭设脚手架前要先将地面处理找平、 碾压、 平整。
2.3.2依据业主检测要求, 架子围绕205-DA触媒框四面设10根立柱, 再用横杆连接封闭成一个闭合正四边形。
2.3.3在搭设脚手架第一排立柱时, 立柱下面铺设钢板, 立柱选择6m长钢管, 以上先用3-4m钢管用为立柱, 采取直接扣件连接。横杆选择4m钢管, 每步高度控制在1.6m以内。在架子底设置扫地杆。爬梯间距控制在500mm, 爬梯随架子同时上升。
2.3.4架子搭设时每根立柱由一名架子工负责, 架设横杆时由两人同时作业, 配合一致, 并控制好距离, 架子搭设速度, 每边高度要保持基础一致。
2.3.5脚手架搭设时, 材料运输方法是: 依据架子搭设高度从不一样楼层向作业人员传输材料。
2.3.6架子固定: 为了确保架子稳定性, 架子与触媒框应有可靠连接, 架子上升到2.5米左右钢管将脚手架与触媒框裙座连接固定形成钢管抱箍, 以后架子每升高4.88米设置一道钢管抱箍, 安排在保温层“T”钢外圆上。在每4.88米加设三角形拉结杆, 确保脚手架整体稳定, 使操作人员在上面不感到摇摆。
2.3.7 沿架子四面搭设螺旋形走道, 走道坡度小于30。, 间隔4～5米设休息平台, 走道两侧搭设扶手杆。在跑梯上面加设防滑条。在爬梯转弯处都设有围栏。人员上、 下跑梯要双手拉住扶手, 上下跨步高度1.5米。
2.3.8氨合成塔触媒框顶部为检修工作面,为确保施工安全,在作业平台上满铺跳板,跳板下方拉设水平网, 边缘搭设900～1500米左右四面搭设双围栏, 围栏四面拉设密目式立网。预防高空坠物和高空坠落事故。
2.3.8 在脚手架搭设过程要确保架子垂直度在50mm之内。
2.4 验收
架子搭设完成应作全方面自查,由我施工单位牵头, 经业主、 监理验收合格后再使用。在使用过程中只要用户提出要求随时整改, 为安全施工提供可靠保障。
2.5拆除方法
2.5.1拆除次序应遵照由上面下,先搭后拆,后搭先拆标准.即先拆栏杆、 脚手板、 剪刀撑、 斜撑, 后拆小横杆、 大横杆、 立杆等, 并按一步一清标准依次进行, 严禁上下同时进行拆除作业。
2.5.2拆立杆时, 应先抱住立杆再拆开最终两个扣, 拆除大横杆、 斜撑时, 应先通知对方, 以防坠落。
2.5.3脚手架拆除时, 材料运输方法是与搭设时相反, 并将拆除后材料立刻运到地面指定地点。
3、 人员组织
架子工在我企业现有架子作业人员中挑选, 所选人员要身体好, 技术水平高。选中人员再由企业进行安全技术交底, 并进行身体检验。所需各类人员数量以下:
序号
名 称
单 位
数 量
备 注
1
技术责任人
名
1
全方面负责架子搭设
2
安全员、 监护人
名
1
负责现场安全、 监护
3
架子工
名
12
负责架子搭、 拆
4
普工
名
20
地面材料转运等工作
4、 质量要求
4.1架体必需横平竖直, 杆件标准、 匀直, 扣件灵活完好。有裂、 朽或节疤跳板严禁使用。
4.2脚手架立杆是设在混凝土地面上, 能够不设垫板, 但必需设置扫地杆, 每步架横杆跨距不宜过大。大横杆端头伸出长度应大于10cm, 但不宜太长, 爬梯间距不得大于60cm。
4.3为了确保架子有足够整体稳定性, 整个架子应设剪刀撑和固定点。扣件螺母必需拧紧, 但不要用力过大, 以防滑丝或断杆。
4.4跳板必需铺设平稳, 扎牢, 应满足检修工作人员操作需要。
5、 安全方法
5.1此次作业内容: 为高度27米氨合成触媒框检测用搭设脚手架。属25米以上高空作业, 登高作业人员必需进行高空作业前体检。心脏病、 高血压、 癫痫病和年老体弱、 严重贫血、 疲惫过分、 视力不佳行动不便、 恐高症、 酒后等, 不准登高作业。
5.2作业人员要听从安排, 服从安全员、 质量责任人指挥, 杜绝违章作业。
5.3高空作业前, 作业人员应认真检验安全帽、 安全带是否符合相关要求, 进入作业现场必需戴好安全帽, 高空作业必需栓好安全带, 并按要求正确穿戴劳保着装, 如: 扎裤口、 扎袖口、 穿软底鞋。登高作业人员, 不准穿高跟鞋、 硬底鞋、 易滑鞋等进行作业。
5.4施工人员必需由经过国家标准《特种作业人员安全技术考评管理规则》（GB—5036）考评合格专业架子工搭设。脚手架构配件质量与搭设质量, 应按JGJ130-第8章要求进行检验验收, 合格后方准使用。
5.5各级管理人员（包含班组长）在安排工作同时, 必需进行安全交底, 天天班前要开班前交底会。
5.6架子搭设人员要相互配合, 用力一致, 工具、 材料传送应采取可靠方法, 严禁采取上下抛丢方法传送材料。高空作业中使用工具必需妥善保管, 预防高处坠物伤人。
5.7作业区周围10米拉设红色警戒线、 摆放警示牌, 严禁非施工人员入内。施工警戒区外, 派专员现场监护。
5.8因为架子比较高, 在作业前明确上下联络手势信号, 统一指挥, 上下呼应, 动作协调, 方便作业人员能立刻了解地面指挥人员信息。
5.9在拆架过程中, 不得中途换人, 如必需换人时, 应将拆除情况交代清楚后方可离开。
5.10架子拆除完成, 应将拆下材料立刻运到指定地点分类堆放整齐, 拆下扣件或铁丝要集中回收处理, 做到安全文明施工。
