建材家居电路施工关键点

怎样选择家装电线, 穿线管和开关面板:

电路改造包含空间定位, 但也开槽, 所以提前。严格把关, 埋在抹灰层线, 线线管接头是严格严禁, 而使用线管（PVC阻燃管）, 管壁表面应光滑, 壁厚要求达成手指用劲捏不破强度, 而且应有合格证书。也能够用国家标准镀锌管, 穿线管。为了满足国家标准, 该标准要求壁厚度为1.2mm电线管, 标准要求, 在管内总横截面面积导线不能超出40％塑料管横截面面积。

比如: 20毫米直径PVC电管只能穿1.5平方毫米截面导线5 4 2.5平方毫米截面导线, 但有些施工队身穿67为1.5平方毫米, 2.5平方毫米线或56;线太靠近天然气管道, 超出标准要求许可范围内;结束, 根据标准要求在每个阶段施工, 应进行质量验收统计, 并应做好, 但不规范施工队往往没有电气隐蔽工程检验统计。

遵照标准, 以“安全, 方便, 经济, 客观”管道铺设。同时, 特殊电路, 如: 空调, 整体浴室, 电淋浴器, 它提议用户在购置时, 第一个自我测试是否保护装置, 然后再配置合适泄漏保护开关, 以确保该属性用户安全。漏电开关检测项目完成后, 给出了完整电路, 使以后维护。

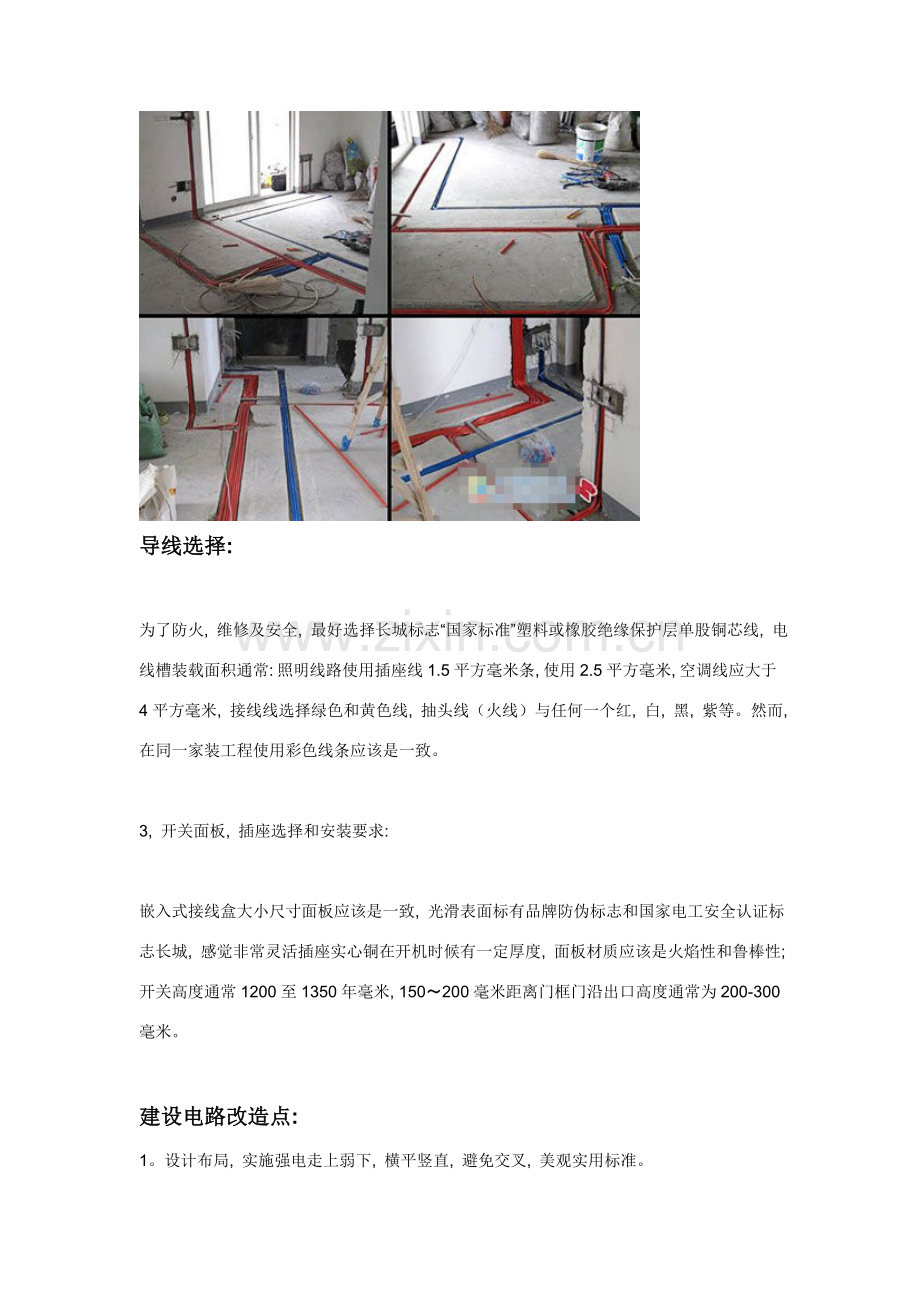

导线选择:

为了防火, 维修及安全, 最好选择长城标志“国家标准”塑料或橡胶绝缘保护层单股铜芯线, 电线槽装载面积通常: 照明线路使用插座线1.5平方毫米条, 使用2.5平方毫米, 空调线应大于4平方毫米, 接线线选择绿色和黄色线, 抽头线（火线）与任何一个红, 白, 黑, 紫等。然而, 在同一家装工程使用彩色线条应该是一致。

3, 开关面板, 插座选择和安装要求:

嵌入式接线盒大小尺寸面板应该是一致, 光滑表面标有品牌防伪标志和国家电工安全认证标志长城, 感觉非常灵活插座实心铜在开机时候有一定厚度, 面板材质应该是火焰性和鲁棒性;开关高度通常1200至1350年毫米, 150〜200毫米距离门框门沿出口高度通常为200-300毫米。

建设电路改造点:
1。设计布局, 实施强电走上弱下, 横平竖直, 避免交叉, 美观实用标准。

2。开槽深度应是相同, 通常PVC管直径10MM。

3。 电源线布线导线横截面面积应该满足电气设备最大输出功率。通常来说, 照明1.5平方, 空调挂机及插座2.5平方, 柜机4.0平方5.0平方进户线。

4。必需配置阻燃PVC管敷设暗线。 SG20, SG16管照明出水管。当管道长度是大于15m或两个直角, 额外拉框。灯位于拉框固定在天花板上。

5。 PVC管应用管卡固定。 PVC管接头相匹配配件, PVC胶水泥, 肘部弯曲春天。盒式, 拉线盒与PVC管固定锣权。

6。安装PVC管, 均匀磨损线, 相同环线应该用一管渗透, 但根管总数不应超出8, 电线和总横截面面积不应超出管内横截面积40％（包含绝缘鞘）。

7。管, 电力线路和通信线路可能不会渗透到里面。

8。电源线及插座电视线及插座水平间距不应小于500mm。

9。之间电线和暖气, 热水, 煤气管平行距离应大于300mm, 交叉距离不应小于100mm。

10。穿透管道电缆连接应设在接线盒, 线左边距150MM接头搭接应牢靠, 绝缘带绕包
还差得远呢。

11。安装电插座上, 左侧面向插座应零线（N）连接到应连接到右侧相线（L）, 中间顶部应连接到保护接地（PE）。保护地球是2.5平方颜色线。

  12。吊灯重量3kg及以上时, 应安装在屋顶上预埋件后, 再在后方预埋件固定照明。许可安装上楔, 木砖。

13。单控开关, 灯线螺杆相线应连接到开关, 开关造成相位线应灯中心零线端子连接到应连接到螺纹端上。

14。之间导线和导线对地电阻必需大于0.5MΩ。

15。个电源插座底边距应为300毫米, , 液位开关板底边距土地应该1300毫米。高度壁空调插座1900MM。脱排插座高2100MM, 厨房插座950MM, 挂消毒柜1900MM, 洗衣机1000MM。电视650MM。

16。同一室内电源, 电话, 电视插座面板应在同一水平标高上, 高差应小于5mm。

17。每家每户应设置强度电箱, 配电箱应设置打开后控制工作电流30MA漏电保护器, 分数路, 分别控制照明, 空调, 插座。对照开放工作电流应配合电气端子最大工作电流, 在正常情况下, 照明10A, 插座16A柜空调器20A, 40-60A进入家庭。

18。应注意清理安装开关, 面板, 插座和照明应安排前最终一只乳胶漆。

布线:

1走廊, 大厅:

应该是两条路线: 包含电源线, 照明线。

电源终端接口欲留1-2个。灯光应依据走廊长度, 面积, , 假如宽顶灯, 壁灯能够安装;狭窄, 只能安装顶灯或半透明玻璃顶, 开关安装在室外内。

2, 卧室:

通常应七条路线: 包含电源线, 照明线, 空调, 电缆电视馈线, 电话线, 电脑线, 报警线。

卧室各线终端欲留: 床头柜想留在顶部电源线口, 5孔开关适适用于配线架, 你能够降低床头灯没开关麻烦, 应该想留电话线接口, 双床头柜, 应在两个床头柜上方想留在电源, 电话线口。德莱赛应该要留在电源连接端口, 除了考虑梳妆镜以上应该是反光照明, 再加上安装了一个开关电箱旁边。写字台或电脑桌应安装电源线, 电视馈线, 电脑线, 电话线接口。单头灯照明灯或吸顶灯, 多头灯应控制器, 聚焦开关, 它是提议采取双控开关, 单联, 一个安装在卧室门外侧, 另一个开关安装在安装有在床头柜上侧或床边缘更轻易操作网站。空调线终端接口欲留空调安装专业人员设定位置。期望留报警线在顶部位置线口。假如卧室地板下远红外加热, 电源线和开关调整器必需使用6平方铜线与所需电压相匹配开关, 温控器调整不能用于一般照明开关, 该电路必需单独铺设直到走进了千家万户打开电源控制部分。

3, 厨房:

应该是两条路线: 包含电源线, 照明线。

电源线是尤其关键部分4平方毫米线, 是最好选择, 因为伴随厨房设备更新, 如微波炉, 抽油烟机, 洗碗机, 消毒柜, 食品加工机, 电烤箱, 冰箱和其她设备增加, 所以期望留, 应依据用户要求不一样部分电源连接器, 并略有盈余, 厨房设备使用, 电源接口应大于50cm, 地面, 以避免造成短路, 因为水分。照明灯开关, 优选安装在厨房门外侧。

4餐厅:

应该是三条路线: 包含电源线, 照明线, 空调线。

电源线尽可能要留2-3电源连接端口。温暖光开关选在门内侧照明最好选择。空调要求基础上, 在专业人士欲留接口。

5, 浴室:

有三根线: 电源线, 照明线, 电话线。

电源线是合适选择4平方毫米线。考虑电热水器, 电加热器等大电流设备, 电源线接口最好安装在不轻易受到水浸泡部位, 如电热水器上侧, 或侧面天花板。电加热器前途浴霸, 同时可处理照明, 加热, 废气等问题, 浴霸开关应放在室内。照明光或反射镜灯开关应放置在外面门。想要离开一个电话接口, 所以合适电话接口, 应该指出是使用防水型相对干燥地方, 优选在厕所。最好安全排球风扇开关旁厕所。

6, 安装电视电缆连接问题:

用户投诉质量差电视到观看一个颜色TV制造商, 以提供材料, 经过门上竟然看证实, 超出90％接收到信号在用户家不畅造成, 有是两种电缆网络问题, 但更多是在用户主电缆连接问题内芯与外部屏蔽线搭上了茬, 造成了大面积平行线出现在屏幕上干扰波;部分内芯接触不良, 造成部分雪花闪烁;有一个用户并线太多, 造成信号严重衰减, 应该加装分频器或放大器阶段。所以, 家庭装修, 必需采取可能影响原因被认为看, 这么就不会影响到未来电视收视率。

7, 客厅:

客厅布线通常应在8路线: 包含电源线, 照明线（2.5平方毫米铜）（2.5平方毫米铜线）, 空调, 有线电视（4平方毫米铜）, 电视线（馈线）, 电话线（4芯护套线对讲）计算机电缆（类别5英尺）或门铃线（可选4芯护套线, 备用2芯）, 报警线（烟雾探测器, 红外报警线, 选择8芯护套线）。

客厅各线终端欲留分布: 留在电源（5孔面板）, 电视, 电脑线终端上面电视柜。空调线终端要留孔要留在空调线（16A面板）, 应根据确定部分空调专业安装照明线路开关。单头或吸顶灯, 单开关可用于枝形吊灯, 照明可安装吊灯上分控器, 依据需要调整亮度。欲留电话线口边缘沙发上。期望留在里面门对讲门铃线口。口在顶部要留在报警线。

客厅假如需要放置在冰箱, 饮水机, 加湿器等设备, 依据安置愿望留在电源口或是五孔插座旁, 通常客厅应保持最少5个电源线口。
