节能计算书建筑模板.doc

建筑节能计算文件

◇◇◇◇◇◇◇（项目名称）
×××××（归档号）

建 筑 专 业

主 持 人:
（设计总责任人）
审 定 人:
校 审 人:
计 算 人:

×××××（设计单位名称）
××年 × 月 × 日
注: 1、 审定人和计算人不能为同一人
2、 封面应盖设计单位出图章及节能章

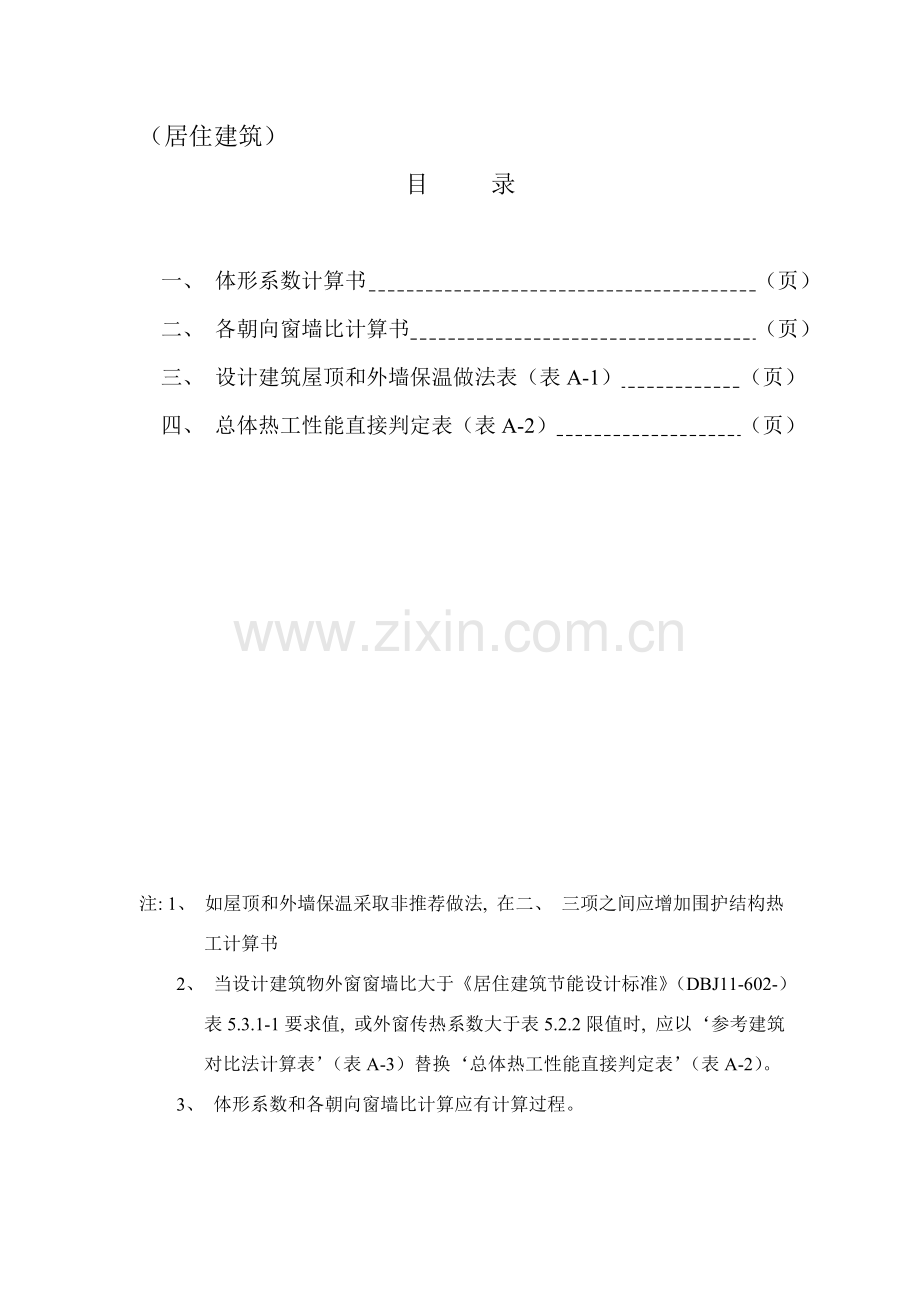

（居住建筑）
目 录

一、 体形系数计算书 （页）
二、 各朝向窗墙比计算书 （页）
三、 设计建筑屋顶和外墙保温做法表（表A-1） （页）
四、 总体热工性能直接判定表（表A-2） （页）

注: 1、 如屋顶和外墙保温采取非推荐做法, 在二、 三项之间应增加围护结构热工计算书
2、 当设计建筑物外窗窗墙比大于《居住建筑节能设计标准》（DBJ11-602-）表5.3.1-1要求值, 或外窗传热系数大于表5.2.2限值时, 应以‘参考建筑对比法计算表’（表A-3）替换‘总体热工性能直接判定表’（表A-2）。
3、 体形系数和各朝向窗墙比计算应有计算过程。

公共建筑（甲类）
目 录
一、 体形系数计算书 （页）
二、 各朝向窗（包含透明幕墙）窗墙比和总窗墙比计算书 （页）
三、 屋顶透明部分面积计算书 （页）
四、 甲类建筑热工性能判定表（附录D-1） （页）
五、 设计建筑围护结构做法表（附录D-4） （页）

注: 1、 如屋顶和外墙保温采取非推荐做法, 在三、 四项之间应增加围护结构热工计算书。
2、 体形系数和各朝向窗墙比、 屋顶透明部分面积比计算应有计算过程。

公共建筑（乙类）
目 录
一、 体形系数计算书 （页）
二、 各朝向窗（包含透明幕墙）窗墙比计算书 （页）
三、 屋顶透明部分面积计算书 （页）
四、 乙类建筑热工性能判定表（附录D-2） （页）
五、 设计建筑围护结构做法表（附录D-4） （页）

注: 1、 如屋顶和外墙保温采取非推荐做法, 在三、 四项之间应增加围护结构热工计算书。
2、 当设计建筑物各朝向窗墙比和屋顶透明部分面积比大于《公共建筑节能设计标准》（DBJ01-621-）第3.1.5.1条和3.1.6.2条要求值, 或围护结构传热系数大于表3.2.2-2限值时, 应以‘乙类建筑热工性能权衡判定计算表’（附录D-3）替换‘乙类建筑热工性能判定表’（附录D-2）。
3、 体形系数和各朝向窗墙比、 屋顶透明部分面积比计算应有计算过程。

‘建筑节能计算文件’编制说明

一、 当设计建筑物可明确划分居住和公共建筑部分时, 如商住楼等, 应按居住和公共建筑部分, 分别进行建筑节能计算, 在首页封面后应包含居住和公共建筑两部分目录和文件。
二、 当设计建筑物不能明确划分居住和公共建筑部分时, 如局部有少许宿舍用房办公楼等, 可按关键部分性质（居住或公共建筑）进行建筑节能计算。
三、 底部为一、 二层小型商业服务网点住宅楼可全部按居住建筑进行节能计算。
四、 计算文件中各相关数据和材料做法均应与建筑节能设计说明、 图纸, 以及暖通节能计算文件中相关数据取得一致。
五、 如节能设计标准修定更新, 节能计算应实施新标准, 并按新标准编制计算文件。

（施工图） 建筑设计说明相关节能设计部分编写格式
节能设计（居住建筑）
一、 建筑节能实施北京市《居住建筑节能设计标准》（DBJ11-602-）。
二、 设计住宅为 层 建筑, 朝向 , 体形系数S= 。
三、 建筑为 结构, 采取外墙 体系, 墙身细部:
等部位均应采取断桥保温方法, 做法见
（应分列出各部位选择详图号）。
四、 屋顶、 外墙等部位围护结构节能设计
序号
部位
保 温
材 料
保温材料厚度（mm）
结构
做法
传热系数K
W/（m2.K）
1
屋顶
平屋顶

坡屋顶

2
外墙
1

2

3
凸窗非透明部分

4
接触室外空气地板

5
不采暖房间上部地板

6
不采暖
楼梯间
隔墙

户门

7
封闭式变形缝内保温

注: 设计建筑保温部位补充说明:
1、 平屋顶保温包含 ;
坡屋顶保温包含 ;
2、 外墙1为: ;
外墙2为: ;
3、 接触室外空气地板包含: ;
4、 不采暖房间上部地板包含: ;
说明:
1、 上表内容及设计建筑保温部位补充说明可依据实际建筑增减, 但不应遗漏。
2、 设计采取填充式变形缝保温做法时, 应说明填充材料做法, 或索引通用图集。
3、 结构做法一栏可索引通用图集, 也可引用施工图工程做法说明编号。
4、 表中外墙传热系数应为平均传热系数km。
五、 外门窗及屋顶天窗节能设计
1、 各朝向外门窗窗墙比
东

西

南

北

2、 坡屋顶天窗面积 m2。
3、 外门窗、 屋顶天窗结构做法及性能指标
序号
部位
框料选型
玻璃种类
间隔层厚度mm
传热系数K W/（m2.K）
1
外门窗

2
天窗

注: 中空玻璃单片厚度应符合《建筑玻璃应用技术规程》相关要求, 间隔层为 。
4、 外窗气密性能不应低于《建筑外窗气密性能分级及检测方法》（GB/T7107-） 级水平, 外门窗立口 , 框料与墙体之间缝隙填堵和密封材料做法见 。
（说明）
1、 如设计建筑有不封闭阳台, 且不采取全玻璃阳台门时, 应说明阳台门下部门芯板设计传热系数要求。
2、 中空玻璃间隔层充惰性气体时, 填写间隔层厚度数值后应加字母D。
节能设计（公共建筑）
一、 建筑节能设计实施北京市《公共建筑节能设计标准》（DBJ01-621-）。
二、 本工程属 类节能建筑, 体形系数S= 。
三、 建筑为 结构, 采取外墙 体系, 墙身细部:
等部位均应采取断桥保温方法, 做法见
（应分列出各部位选择详图号）。
四、 屋顶、 外墙等部位围护结构节能设计
序号
部位
保 温
材 料
保温材料厚度（mm）
结构
做法
传热系数K
W/（m2.K）
1
屋顶
平屋顶

坡屋顶

2
外墙
1

2

3
接触室外空气楼板

4
非采暖空调间与采暖空调间
隔墙

楼板

注: 1、 设计建筑保温部位补充说明:
①平屋顶保温包含 ;
坡屋顶保温包含 ;
②外墙1为: ;
外墙2为: ;
③接触室外空气楼板包含: ;
④非采暖空调房间与采暖空调房间之间楼板与隔墙包含: ;
2、 墙身变形缝保温结构见 。
（说明:
1、 上表内容及设计建筑部位补充说明可依据实际建筑增减, 但不应遗漏。
2、 结构做法一栏可索引通用图集, 也可引用施工图工程做法说明编号。
4、 表中外墙传热系数应为平均传热系数km。）
五、 外门窗、 透明幕墙及屋顶采光窗、 天窗节能设计
1、 各朝向外门窗（包含透明幕墙）窗墙比
东

西

南

北

（说明: 当为甲类节能建筑时, 上表应增加总窗墙比一栏。）
2、 屋顶透明部分面积比M= 。
3、 外门窗、 透明幕墙、 屋顶采光窗、 天窗结构做法及性能指标
序号
部位
框料选型
玻璃种类
间隔层厚度mm
传热系数K W/（m2.K）
可见光透射比%
遮阳系数SC
1
外门窗

2
透明幕墙

3
屋顶采光窗

4
屋顶天窗

注: 1、 透明幕墙及屋顶天窗设置 , 遮阳系数SC达成 , 满足限值要求。
2、 中空玻璃单片厚度应符合《建筑玻璃应用技术规程》相关要求, 间隔层为 。
4、 外窗气密性能不应低于《建筑外窗气密性能分级及检测方法》（GB/T7107-） 级水平, 透明幕墙气密性能不应低于《建筑幕墙物理性能分级》（GB/T15225）中 级水平, 外门窗立口 , 框料与墙体之间缝隙填堵和密封材料做法见 。
（说明: 如建筑各朝向外门窗设计性能不一样, 表中应区分朝向说明; 中空玻璃间隔层充惰性气体时, 填写间隔层厚度数值后应加字母D。）
“建筑节能设计说明”编制说明

一、 说明中各相关数据和材料做法均应严格依据“节能计算文件”编制, 并与暖通节能说明取得一致。
二、 节能设计说明为指导施工定货及门窗等部位二次设计提供依据, 围护结构各部位选材、 结构及性能要求应叙述正确。
三、 为帮助各部分填写要求, 附一份填写示例供参考, 设计人可依据设计工程设计增减表格中需说明栏目, 也能够文字替换表格, 但不应遗漏应有内容。
附录一: 居住建筑节能设计说明填写示例
节能设计（居住建筑）
一、 建筑节能实施北京市《居住建筑节能设计标准》（DBJ11-602-）。
二、 设计住宅为 九 层 板式 建筑, 朝向 南偏东15°, 体形系数S= 0.25 。
三、 建筑为 剪力墙 结构, 采取外墙外保温体系, 墙身细部: 女儿墙、 檐口板、 空调板、 勒脚及窗井等部位均应采取断桥保温方法, 做法见88J2-9图集 （应分列出各部位选择详图号）。
四、 屋顶、 外墙等部位围护结构节能设计
序号
部位
保 温
材 料
保温材料厚度（mm）
结构
做法
传热系数K
W/（m2.K）
1
屋顶
平屋顶
挤塑聚苯板
50
88J5-1屋24A1
0.57
坡屋顶
挤塑聚苯板
50
88J5-1坡屋1N1
0.58
2
外墙
1
膨胀聚苯板
70
88J2-9外墙51
0.60
2
膨胀聚苯板
70
88J2-9外墙51M1
0.58
3
凸窗非透明部分
挤塑聚苯板
40
88J2-9页次20
0.77
4
接触室外空气地板
挤塑聚苯板
60
88J2-9棚61W1
0.47
5
不采暖房间上部地板
挤塑聚苯板
50
88J2-9
楼66W
0.55
6
不采暖
楼梯间
隔墙
玻珠保温砂浆
30
88J2-9补2内墙66C1
1.50
户门

2.00
7
封闭式变形缝内保温
挤塑聚苯板
35
88J2-9补2临缝2
0.80
注: 设计建筑保温部位补充说明:
1、 平屋顶保温包含 屋顶层上人平台及封闭阳台顶板 ;
坡屋顶保温包含 顶层及入口门厅凸出部分 ;
2、 外墙1为: 钢筋砼外墙保温结构 ;
外墙2为: 陶粒砼空心砌体保温结构 ;
3、 接触室外空气地板包含: 封闭阳台底板 ;
4、 不采暖房间上部地板包含: 地下自行车库及出入口门厅顶板 ;
五、 外门窗及屋顶天窗节能设计
1、 各朝向外门窗窗墙比
东
0.12
西
0.12
南
0.39
北
0.27
2、 坡屋顶天窗面积 32.4 m2。
3、 外门窗、 屋顶天窗结构做法及性能指标

序号
部位
框料选型
玻璃种类
间隔层厚度mm
传热系数K W/（m2.K）
1
外门窗
塑钢
一般中空
9
2.7
2
天窗
塑钢
一般中空
9
2.7
注: 中空玻璃单片厚度应符合《建筑玻璃应用技术规程》相关要求, 间隔层为 空气层 。
4、 外窗气密性能不应低于《建筑外窗气密性能分级及检测方法》（GB/T7107-） 4 级水平, 外门窗立口 均与外墙齐平 , 框料与墙体之间缝隙填堵和密封材料做法见 88J2-9页次19 。
附录二: 公共建筑节能设计说明填写示例
节能设计
一、 建筑节能实施北京市《公共建筑节能设计标准》（DBJ01-621-）。
二、 本工程属 乙 类节能建筑, 体形系数S= 0.21 。
三、 建筑为 框架 结构, 采取外墙 外保温 体系, 墙身细部: 女儿墙、 檐口、 挑板、 线脚、 勒脚、 窗井及进排风道 等部位均应采取断桥保温方法, 做法见 88J2-10图集 （应分列出各部位选择详图号）。
四、 屋顶、 外墙等部位围护结构节能设计
序号
部位
保 温
材 料
保温材料
厚度（mm）
结构做法
传热系数K
W/（m2.K）
1
屋顶
平屋顶
硬泡聚氨酯
45
88J5-1屋19D2
0.51
坡屋顶
硬泡聚氨酯
45
88J5-1坡屋2E2
0.51
2
外墙
1
膨胀聚苯板
70
88J2-10外墙51M1
0.58
2
岩棉板
80
88J2-10外墙58
0.56
3
接触室外空气楼板
硬泡聚氨酯
50
88J2-10棚W3
0.48
4
非采暖空调间与采暖空调间
隔墙
玻化保温砂浆
30
88J2-10补2内墙6C2
1.47
楼板
玻化保温砂浆
30
88J2-10补2棚62
1.50
注: 1、 设计建筑保温部位补充说明:
①平屋顶保温包含 二层上人平台及五层上人平台 ;
坡屋顶保温包含 顶层及人防出口屋顶 ;
②外墙1为: 陶粒砼空心砌块填充墙部位 ;
外墙2为: 非透明幕墙部位 ;
③接触室外空气楼板包含: 主入口凹廊顶板、 五层出挑底板 ;
④非采暖空调房间与采暖空调房间之间楼板与隔墙包含: 地下层车库与设备用房顶板、 车库与物业用房隔墙 ;
2、 墙身变形缝保温结构见88J2-10补3 。
五、 外门窗、 透明幕墙及屋顶采光窗、 天窗节能设计
1、 各朝向外门窗（包含透明幕墙）窗墙比
东
0.15
西
0.24
南
0.49
北
0.32
（说明: 当为甲类节能建筑时, 上表应增加总窗墙比一栏。）
2、 屋顶透明部分面积比M= 0.05 。
3、 外门窗、 透明幕墙、 屋顶采光窗、 天窗结构做法及性能指标
序号
部位
框料选型
玻璃种类
间隔层厚度mm
传热系数K W/（m2.K）
可见光透射比%
遮阳系数SC
1
外门窗
断桥铝合金
无色在线Low-E中空
9
2.65
63
0.63
2
透明幕墙
隐框
无色在线Low-E中空
9
2.260
63
0.63
3
屋顶采光窗
断桥铝合金
蓝色在线Low-E中空
9
2.65
50
0.37
4
屋顶天窗
断桥铝合金
无色在线Low-E中空
9
2.65
63
0.63
注: 1、 透明幕墙及屋顶天窗设置内遮阳百叶 , 遮阳系数SC达成 0.38 , 满足限值要求。
2、 中空玻璃单片厚度应符合《建筑玻璃应用技术规程》相关要求, 间隔层为 空气层 。
4、 外窗气密性能不应低于《建筑外窗气密性能分级及检测方法》（GB/T7107-） 4 级水平, 透明幕墙气密性能不应低于《建筑幕墙物理性能分级》（GB/T15225）中 Ⅲ 级水平, 外门窗立口 均与外墙齐平 , 框料与墙体之间缝隙填堵和密封材料做法见 88J2-10页次79 。
