光纤机械连接器的发展
　　随着光纤通信技术不断的发展，特别是高速局域网和光接入网的发展，光纤连接器在光纤系统中的应用将更为广泛。同时，也对光纤连接器提出了更多的、更高的要求，其主要的发展方向就是：外观小型化、成本低廉化，而对性能的要求却越来越高。在未来的一段时间内，各种新研制的光纤连接器将与传统的FC、SC等连接器一起，形成“各显所长，各有所用”的格局

光纤机械连接器 - 光纤机械连接器简介
　　光纤机械连接器 ，俗称活接头，一般称为光纤连接器，是用于连接两根光纤或光缆形成连续光通路的可以重复使用的无源器件，已经广泛应用在光纤传输线路、光纤配线架和光纤测试仪器、仪表中，是目前使用数量最多的光无源器件。
光纤快速连接器

光纤机械连接器一般结构
1. 产品分类和结构要求
　　1.1 用于FTTX光缆网络的光纤现场连接器为SC型，可以和标准的SC适配器匹配。
　　1.2 按照插针体端面形式划分，可分为PC（含UPC）和APC两种类型。
　　1.3 按照安装场合划分，光纤现场连接器可分为如下两种类型：
　　插头型：用机械方式在光纤或光缆的护套上直接组装的活动连接器插头。
插座型：由一个光纤现场连接器插头和一个适配器组成的活动连接器插座。光纤现场连接器插头和适配器可以为分离式结构，也可以为一体化结构。
1.4 光纤现场连接器应预埋单模光纤，连接器的端头应在工厂预先抛光，无需在施工现场研磨和胶合。PC型现场连接器的端头应在工厂抛光为PC或UPC球面，APC型现场连接器的端头应在工厂抛光为APC斜面，以保证连接器的端面质量和良好的反射性能。
　　1.5 光纤连接器应适合于对250微米预涂覆光纤的端接，也可与900微米紧套光纤匹配。
　　1.6 光纤连接器应适合于在尺寸为2.0×3.0mm的蝶型引入光缆的外护套上直接组装。
　　1.7 连接器应免用或少用专用工具，必要情况下可自带压接工具，施工时只需配备光纤剥线器和光纤切割刀等普通工具，不需要使用其它有功耗或结构复杂的工具。

光纤机械连接器的性能
光纤连接器的性能，首先是光学性能，此外还要考虑光纤连接器的互换性、重复性、抗拉强度、温度和插拔次数等。
　　1、光学性能：对于光纤连接器的光性能方面的要求，主要是插入损耗和回波损耗这两个最基本的参数。

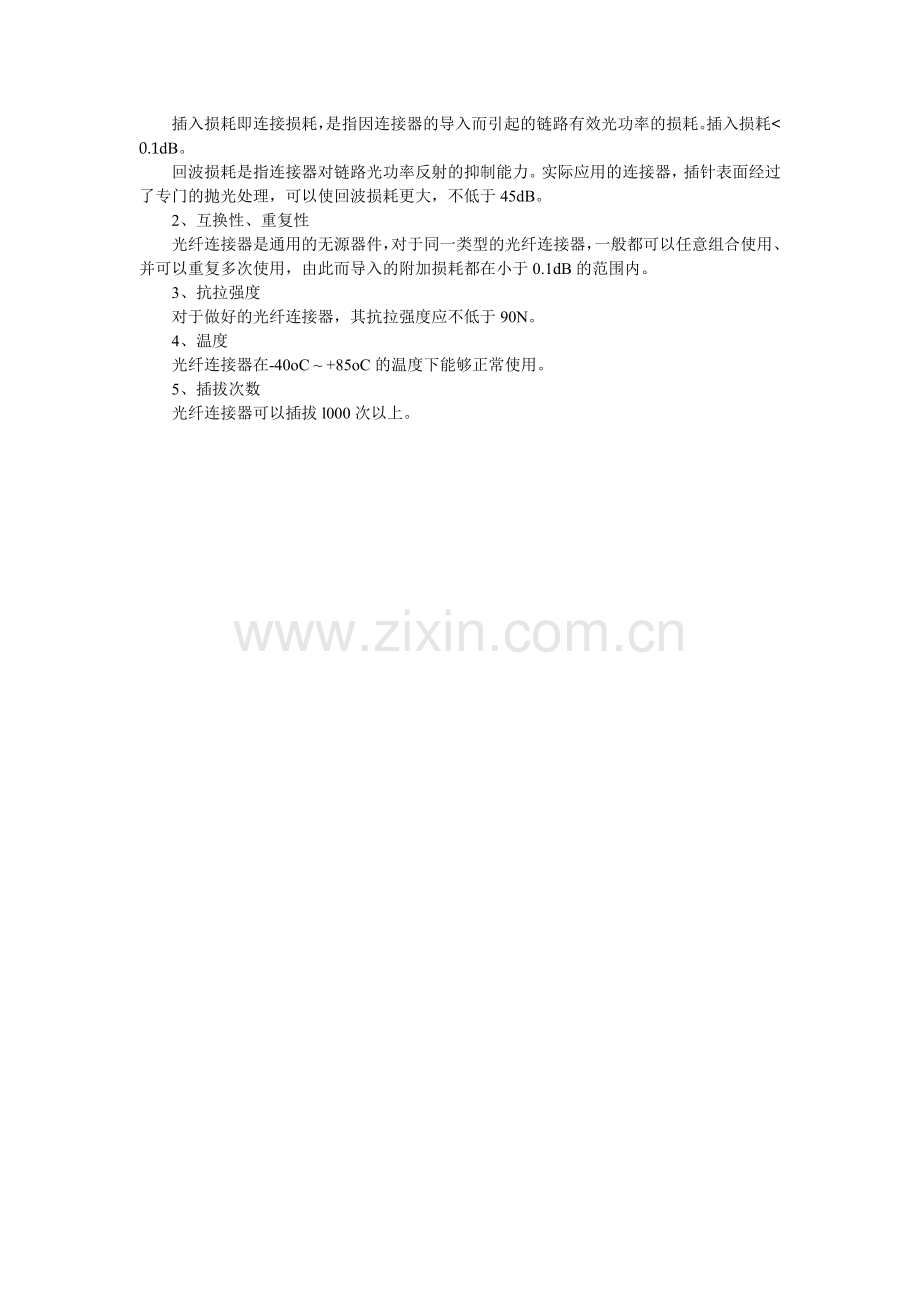

　　插入损耗即连接损耗，是指因连接器的导入而引起的链路有效光功率的损耗。插入损耗< 0.1dB。
　　回波损耗是指连接器对链路光功率反射的抑制能力。实际应用的连接器，插针表面经过了专门的抛光处理，可以使回波损耗更大，不低于45dB。
　　2、互换性、重复性
　　光纤连接器是通用的无源器件，对于同一类型的光纤连接器，一般都可以任意组合使用、并可以重复多次使用，由此而导入的附加损耗都在小于0.1dB的范围内。
　　3、抗拉强度
　　对于做好的光纤连接器，其抗拉强度应不低于90N。
　　4、温度
　　光纤连接器在-40oC ~ +85oC的温度下能够正常使用。
　　5、插拔次数
　　光纤连接器可以插拔l000次以上。
