会议系统防啸叫处理器技术指标.doc

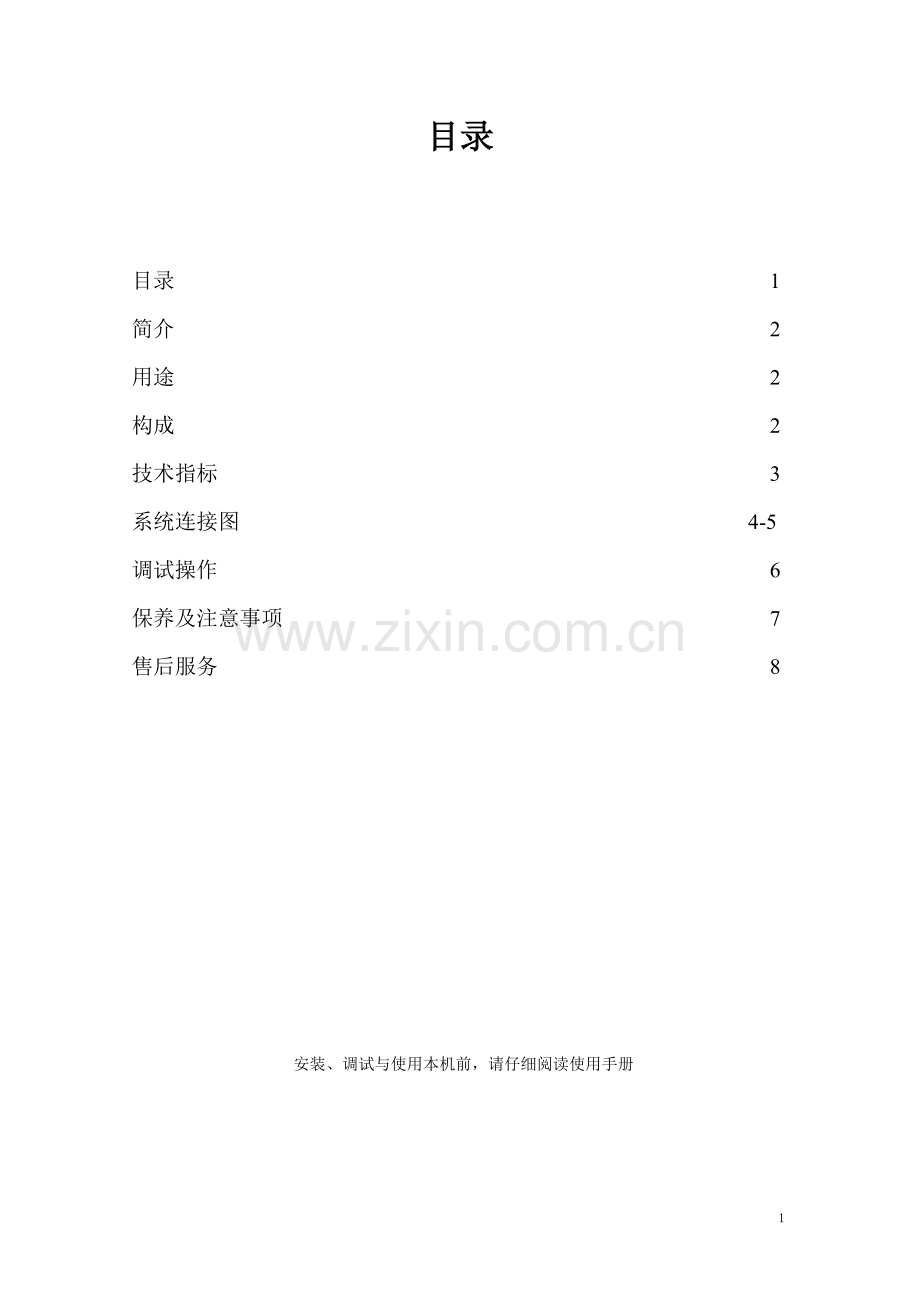

目录

目录 1
简介 2
用途 2
构成 2
技术指标 3
系统连接图 4-5
调试操作 6
保养及注意事项 7
售后服务 8

安装、调试与使用本机前，请仔细阅读使用手册

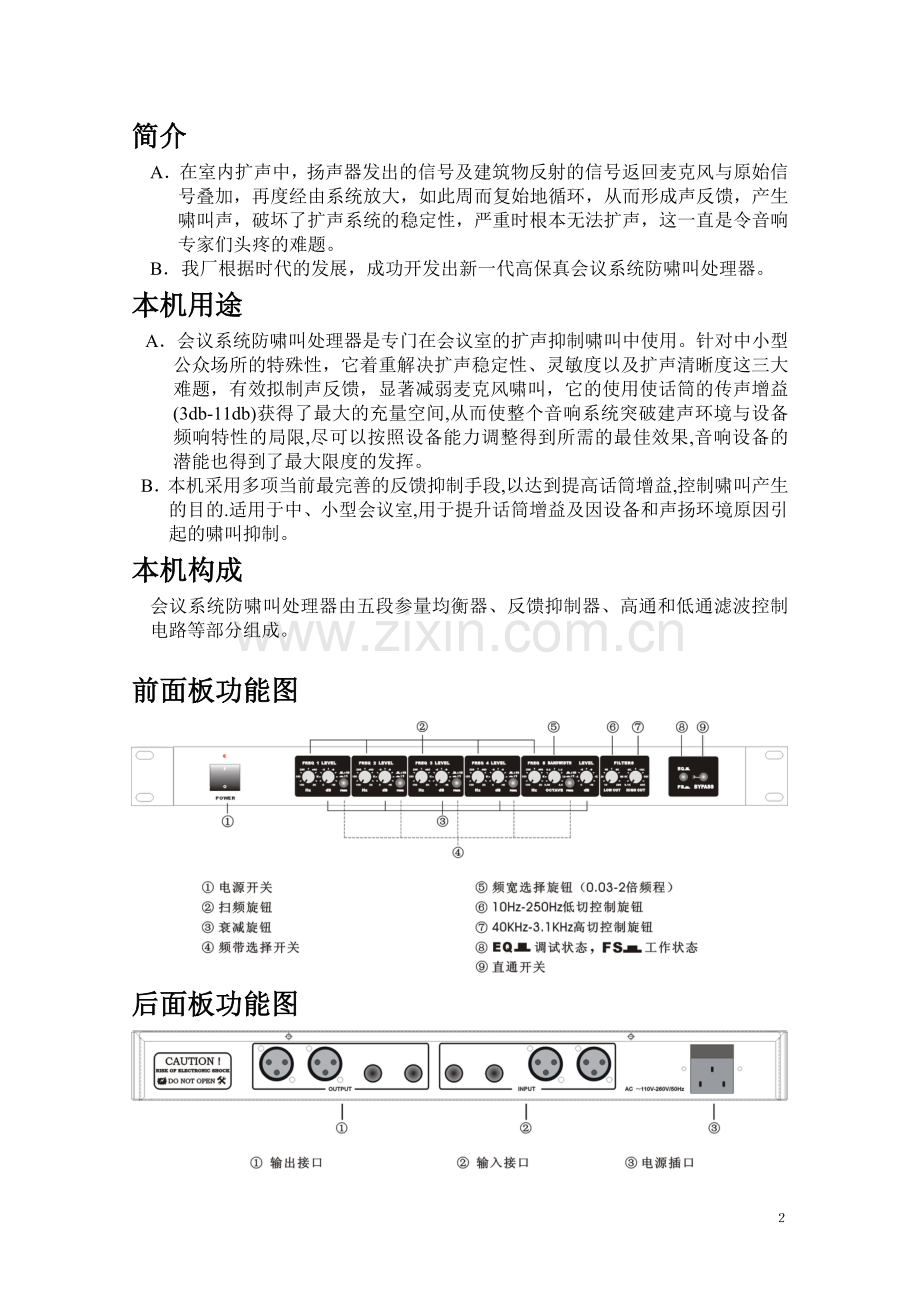

简介
A．在室内扩声中，扬声器发出的信号及建筑物反射的信号返回麦克风与原始信号叠加，再度经由系统放大，如此周而复始地循环，从而形成声反馈，产生啸叫声，破坏了扩声系统的稳定性，严重时根本无法扩声，这一直是令音响专家们头疼的难题。
B．我厂根据时代的发展，成功开发出新一代高保真会议系统防啸叫处理器。
本机用途
A．会议系统防啸叫处理器是专门在会议室的扩声抑制啸叫中使用。针对中小型公众场所的特殊性，它着重解决扩声稳定性、灵敏度以及扩声清晰度这三大难题，有效拟制声反馈，显著减弱麦克风啸叫，它的使用使话筒的传声增益(3db-11db)获得了最大的充量空间,从而使整个音响系统突破建声环境与设备频响特性的局限,尽可以按照设备能力调整得到所需的最佳效果,音响设备的潜能也得到了最大限度的发挥。
B．本机采用多项当前最完善的反馈抑制手段,以达到提高话筒增益,控制啸叫产生的目的.适用于中、小型会议室,用于提升话筒增益及因设备和声扬环境原因引起的啸叫抑制。
本机构成
会议系统防啸叫处理器由五段参量均衡器、反馈抑制器、高通和低通滤波控制电路等部分组成。

前面板功能图

后面板功能图

主要技术指标:
1、五段参量均衡器
A．频响范围： 20Hz～20KHz
B．频带选择开关: 按下×1(100Hz-2KHz)，弹起×10(1KHz-20KHz)
C．1—4段参量均衡衰减器:　 0 dB -15 dB
D．驻波点频点控制方式： 扫频控制
E．第五段：增益控制范围： +12dB ～-15dB
带宽控制： 0.03～2倍频程

2、高通和低通滤波器
A．高通滤波器控制范围： 10Hz～250Hz
B．低通滤波控器制范围： 40KHz～3.1KHz

3、反馈抑制处理器
采用数字低频调制和数字解调技术是传统LC反馈抑制器和高频调制解调设计的革命。具有频响宽度大、失真小、信号输入宽度大、控制精确、线路结构简洁等特点。
A．频响范围： 50Hz～20KHz、±3dB
B．非线性失真度： ≤0.15%
C. 频率响应：
不移频状态： 20～20KHz
最大移频状态： 50～15KHz

4、接口输入阻抗： 平衡输入阻抗 20K
非平衡输入阻抗 10K　

5. 失真度： ≤0.15%

系统连接图
接法1:调音台有AUX辅助输出功能的连接方法。

1. 会议系统主机输出进入调音台的其中一路的分路接口,将所在该路的AUX旋钮和AUX总输出电位器打开,并将该路的推子关闭,也就是用AUX控制会议系统的输入音量。
2. 再将调音台的AUX总输出接口连接到本机器的输入接口,本机器的输出接口用连线连接到调音台的另一路分路输入,并将该路的AUX电位器关闭,用推子控制本机音量。

接法2:调音台没有AUX辅助输出功能的连接方法。
注意:为了使系统噪声降至最低,请把会议系统主机输出连接本处理器输入端，本处理器的输出端接调音台的LINE端。

系统调试方式:
注意：保持调试环境的安静是设备调试效果的关键。
1、系统调试前，把防啸叫处理器的EQ+FS反馈开关、BYPASS开关弹起。第五段均衡频点衰减电位器调至中间位置（0 dB位），其他电位器逆时针旋转至最小位置。将所需调试的设备全部开启,并将功放音量调到适当位置。调试前处理器状态如下图示：

2、A．接法1调试方式：将会议系统输入调音台的该路增益、AUX、总输出AUX电位器、本机输入调音台的该路增益电位器、推子、总音量推子调至适当位置。（注意：请将会议系统输入路推子关闭，本机输入调音台路的AUX关闭。）如（接法1）图示
B．接法2调试方式：将本机输入调音台的增益电位器、推子、总音量推子调到适当位置。如（接法2）图示

3、 逐渐加大调音台的音量，让音箱处于临界啸叫状态，将第一段参量均衡的衰减器调至-15db的位置（前面板功能图3）。先判别啸叫点的范围:若是高频区（1K Hz -20K Hz）啸叫,则将FREQ开关弹起, 若是低频区（100Hz-2KHz）啸叫,则按下FREQ开关，然后左右慢慢旋转扫频器找啸叫点（前面板功能图2）,当旋转到某一刻度时，啸叫声消失,这个点就是第一个啸叫点。
4、 当第一个啸叫点已消除，再加大调音台推子音量，又出现了第二个啸叫点时,这时应选择第二段参量均衡去抑制第二个啸叫点方法同上。当第二个啸叫点被抑制住。 继续加大调音台推子音量，又出现了第三个啸叫点时再选用第三段参量均衡。以此类推,当全部找到五个啸叫点后,请将第五段参量均衡的衰减器往回调至适当位置,回调到该点应在临界啸叫状态之内为好,这样对频点损失较小，音质较好。

5、 若五参量段均衡器已调试完后还出现一定啸叫的话,你要判断是发自那个频段,频点啸叫,微微调动该段频点直至调在最佳的位置,这时按下EQ+FS反馈开关并将调音台推子适当减小，至此，本机调试完毕。
6、BAYPASS：直通开关（指示灯亮时直通）。
注意：第五段参量均衡有扫频器、频宽调节器、衰减器三个电位器组成,与其它频段不同是这个衰减器具备提升和衰减整机增益的作用。
A、如果现场音箱高音或低音太强，可对高通滤器和低通滤器作适当调整，减少高音或减少低音，如果还是无法抑制的话,那可能是话筒电平过大或话筒距离音箱太近。
B、在调试过程中，可能会出现：
1、啸叫点压不住的情况，可能是因为话筒输入电平太高,应适当降低话筒输入电平。
2.在设备配搭不当或复杂的环境中使用,在扫频过程中,可能会出现啸叫
声爬升得太快,您可随时按下EQ /FS键抑制住啸叫后弹起，再进行扫
频调试，避免烧坏音箱。
C、影响音质效果的其它原因还有:
1、话筒电平过大,输出失真。
2、衰减器衰减量过大。
3、频宽调整不当。
4、高通滤器和低通滤器调整不当。
5、第五段参量均衡的衰减器使用不当。

新贮存与运输
1．本系统的贮存地，应当通风、干燥、无腐蚀性气体、远离火源、空气中须粒尘埃稀少，温度-10℃ ～+40℃，湿度＜70%；放置状态，须为盖板朝向正上方，避免倒置、斜放、侧立；重叠堆码时，须包装成箱，防止重压，堆码高度不超过十层。
2．运输：可用任何交通工具运输，但须包装成箱，避免雨、雪、雹，避免倒置、斜放、侧立、猛力撞击等。

主机保养及注意事项
1．安装、调试、使用本机前，请仔细阅读本使用手册。
2．本机的使用环境，须通风、干燥、无腐蚀性气体、颗粒尘埃稀少，远离火源，温度-10℃～+40℃，湿度＜70%，且裸机不得倒置、斜放、侧立，不得重压。
3．使用时，应保证本机接地线与大地牢靠接通。
4．本机不得与其它敏感设备靠得太近。
5．装完成，建议将本机封锁，以免被人为改变工作状态。
6．系统停止使用后，应关断电源。
7．本机如长期不使用，应每三个月连续通电一次，一次一小时。

７
