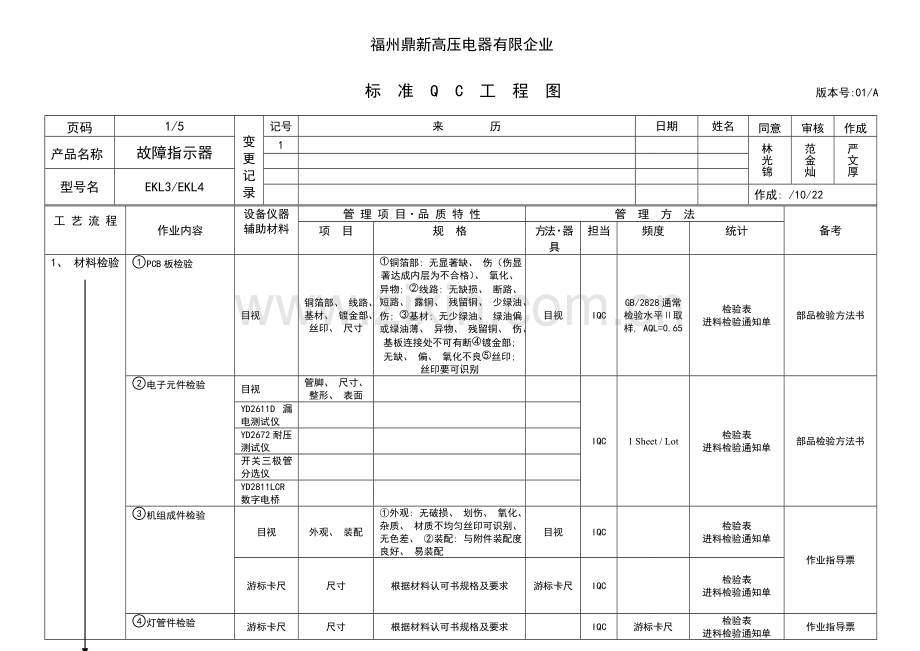

福州鼎新高压电器有限企业标准 Q C 工程图版本号:01/A 页码 1/5 变更记录记号来历日期姓名同意审核作成产品名称故障指示器 1 林光锦范金灿严文厚型号名 EKL3/EKL4 作成: /10/22 工艺流程作业内容设备仪器辅助材料管理项目·品质特性管理方法备考项目规格方法·器具担当频度统计 1、材料检验 PCB板检验目视铜箔部、线路、基材、镀金部、丝印、尺寸铜箔部: 无显著缺、伤（伤显著达成内层为不合格）、氧化、异物; 线路: 无缺损、断路、短路、露铜、残留铜、少绿油、伤; 基材; 无少绿油、绿油偏或绿油薄、异物、残留铜、伤、基板连接处不可有断镀金部; 无缺、偏、氧化不良丝印; 丝印要可识别目视 IQC GB/2828通常检验水平Ⅱ取样, AQL=0.65 检验表进料检验通知单部品检验方法书电子元件检验目视管脚、尺寸、整形、表面 IQC 1 Sheet / Lot 检验表进料检验通知单部品检验方法书 YD2611D漏电测试仪 YD2672耐压测试仪开关三极管分选仪 YD2811LCR数字电桥机组成件检验目视外观、装配 ①外观: 无破损、划伤、氧化、杂质、材质不均匀丝印可识别、无色差、 ②装配: 与附件装配度良好、易装配目视 IQC 检验表进料检验通知单作业指导票游标卡尺尺寸根据材料认可书规格及要求游标卡尺 IQC 检验表进料检验通知单灯管件检验游标卡尺尺寸根据材料认可书规格及要求 IQC 游标卡尺检验表进料检验通知单作业指导票电火花真空测试仪器慢漏、死灯、破管、漏白、色温电火花真空测试仪器 IQC 检验表进料检验通知单福州鼎新高压电器有限企业标准 Q C 工程图版本号:01/A 页码 2/5 变更记录记号来历日期姓名同意审核作成产品名称故障指示器 1 林光锦范金灿严文厚 2 型号名 EKL3/EKL4 作成: /10/22 工艺流程作业内容设备仪器及辅助材料· 管理项目·品质特性管理方法备考项目规格方法·器具担当频度统计 2、前加工投入（A灯头） 3、前加工投入（B插件）灯管件检验目视、装配外观、配合外观: 无破损、灯丝无断, 装配: 与附件装配度良好、易装配目视 IQC 检验表进料检验通知单作业指导票胶类检验小批量试作目视 IQC 全数作业指导票 SLP-1S274-02-002 包材件检验直尺尺寸根据材料认可书规格及要求直尺检验表 SMQIV-QA-016 目视组装配合、密封性达成要求目视 IQC 灯头操作移印机塑壳外观、印记、钢板塑壳: 无破损、变形印记: 标识清楚、印刷完整、位置正确钢板: 放置方向与打印一致、与生产要求符合目视作业员全数作业指导票电烙铁锡丝无铅管理、焊接温度无铅管理: 锡丝、电烙铁区分无铅及有铅品温度: 无铅目视作业员全数作业指导票灯头机气压、胶量组长换机种作业指导票插件操作温度测试仪回流炉温度测试、氮气浓度设定 ①150-180℃ 60～90S,②220℃ 30～42S③最高温度235～245℃15秒以内、氮气浓度: 1500PPM 温度计设备员换机时、 1次/周温度曲线图作业指导票炉温参数一览表回流炉温度设定点检与测试温度曲线图相符目视组长换机种回流炉设定条件点检表电烙铁温度有铅: 无铅: 温度仪作业员全数作业指导票时间 3-5S 目视作业员全数焊锡炉温度设定点检与产品温度设定相符组长全数锡膏使用时间统计表作业指导票福州鼎新高压电器有限企业标准 Q C 工程图版本号:01/A 页码 3/5 变更记录记号来历日期姓名同意审核作成客户型号名日期: /10/22 工艺流程作业内容设备仪器及辅助材料管理项目·品质特性管理方法备考项目规格方法·器具担当频度统计 4、前加工投入（C 胶管） 5、组装（A、 B、 C使用）插件操作万用表仪器校准设备员 1/年仪器校准统计镊子首件品确定不可有浮起、漏贴、侧立、偏位、连锡、反向、偏位、贴翻目视作业员全数 DIP首件统计作业指导票胶管操作穿管定位、方向无变形、伤、异物、不能反向目视作业员全数作业指导票点胶压力、胶量目视作业员作业前、转机时作业指导票固化温度 60℃ 目视作业员作业前、转机时设备点检统计作业指导票转速目视作业员作业前、转机时 PCB板连接电烙铁温度有铅: 无铅: 温度仪作业员全数作业指导票时间 3-5S 目视目视焊接状态不可有虚焊、连焊、冷焊、包焊、焊尖、错位、锡珠、锡渣残留目视作业员全数作业指导票绕灯丝螺丝辟扭力灯丝绕圈数丝尾长度扭力: 圈数: ≥4 长度: ≤3㎜扭力器组长换机种/开线扭力测试统计表扭力要求参数一览表合盖目视位置、 ]PCB板元件整形位置: 到位、压紧整形: 元器件管脚不可相紧贴目视作业员全数作业指导票福州鼎新高压电器有限企业标准 Q C 工程图版本号:01/A 页码 4/5 变更记录记号来历日期姓名同意审核作成日期: /10/22 工艺流程作业内容设备仪器及辅助材料管理项目·品质特性管理方法备考项目规格方法·器具担当频度统计 6、包装中测自制电源器开启测试点亮、不可有短路、色差、死灯、阴阳管目视作业员全数作业指导票外观检验目视外观不许可有错件、漏件, 灯头焊点处饱满、光滑、不许可有异物、铁皮、玻璃破损、锡渣锡珠残留, 塑件整齐、无脏点、移印正确泡壳完好、无破损, 内外无异物、胶残留, 不许可有歪管、松管目视作业员全数作业指导票通电老化目视作业员全数工序移交单作业指导票工艺步骤图泡壳打胶目视胶量、外观胶量: 饱满, 确保粘贴度目视作业员全数设备点检统计作业指导票清洁洗网水无纺布外观洁净。无赃污、目视作业员全数作业指导票测试自制电源器开启测试点亮、不可有短路、色差、死灯、阴阳管目视作业员全数作业指导票最终外观检验目视整灯外观不许可有破损、错件、异物、灯头锡渣残留、焊点不良、合盖不到位、移印错误、标识不清楚、无歪管、松管目视作业员全数作业指导票彩盒整形目视附件齐全, 不可有缺件、错件、漏件, 附件文字、图形清楚、可识别, 不许破损、赃污。目视作业员全数作业指导票材料结构清单包灯目视装灯方向产品与彩盒外图形所标方向一致, 内卡与产品完全装配适当目视作业员全数作业指导票装箱目视外标签方向外标签: 位置正确、印刷可识别、粘贴牢靠方向: 与包装要求一致目视作业员全数作业指导票福州鼎新高压电器有限企业标准 Q C 工程图版本号:01/A 页码 5/5 变更记录记号来历日期姓名同意审核作成日期: /10/22 工艺流程 7、 OQC抽检 8、打包出货作业内容设备仪器及辅助材料管理项目·品质特性管理方法备考项目规格方法·器具担当频度统计 OQC抽检目视送检数量包装要求数量一致包装符合订单设计要求目视 OQC 全数 OQC检验报表 OQC作业步骤成品抽样标准 OQC作业规范目视外观不许可有混料、错件、漏件, 灯头焊点处饱满、光滑、不许可有异物、铁皮、玻璃破损、锡渣锡珠残留, 灯头扭力≥3N 塑件整齐、无脏点、移印正确泡壳完好、无破损, 内外无异物、胶残留, 不许可有歪管、松管目视 OQC 全数 OQC检验报表直交流电参数测试仪开关开启性能通电测试正常点亮仪器设定 OQC 全数 OQC检验报表功率、电流 T≥20分钟时功率≥额定值85% 仪器设定 OQC N=5 OQC检验报表光通球功率因数光通亮色温: TC=额定±200K 显色: RA＞80 色容差: ≤56 电流: I 功率: P≥85%额定功率功率因数: PF＞0.5 仪器设定工程人员 N=1 光通量测试汇报仪器操作规程作业指导书打包出货站板叉车放置数量、高度放置状态目视仓管出货数量
