建筑装饰识图4剖面图断面图.pptx

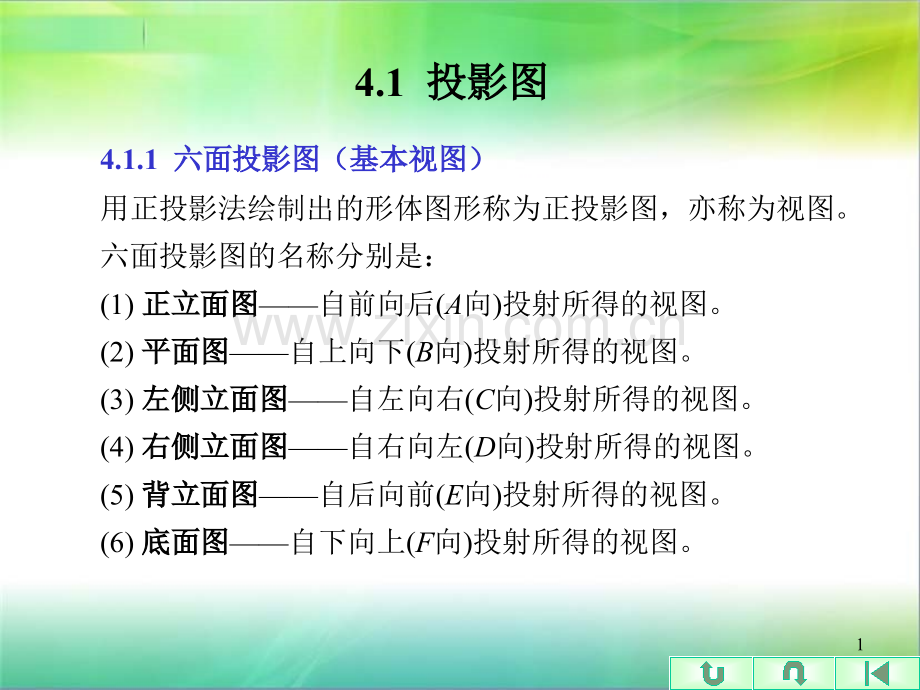

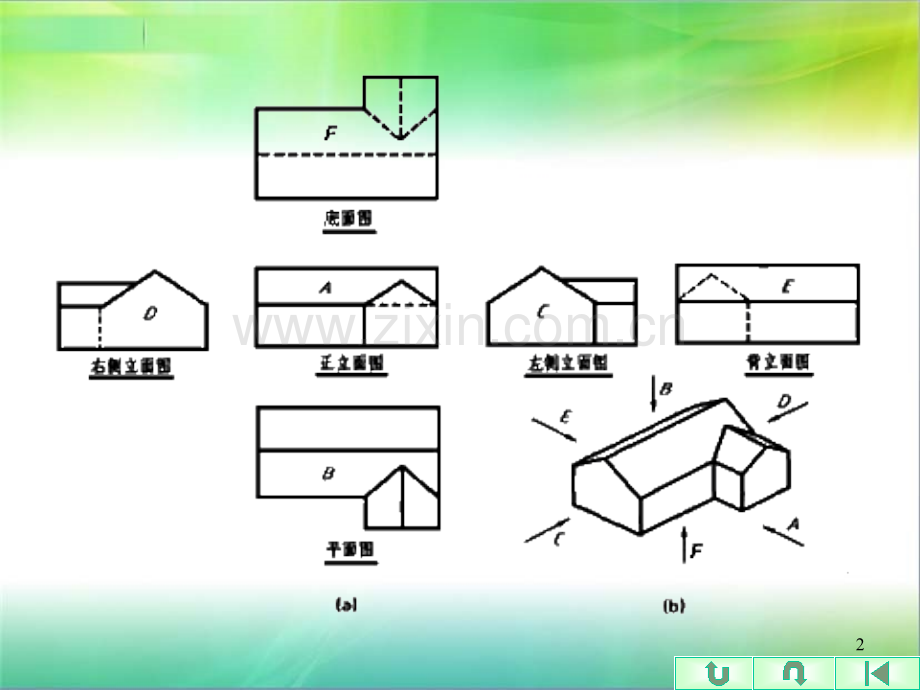

14.1.1 六面投影图（基本视图）六面投影图（基本视图）用正投影法绘制出的形体图形称为正投影图，亦称为视图。六面投影图的名称分别是：(1)正立面图正立面图自前向后(A向)投射所得的视图。(2)平面图平面图自上向下(B向)投射所得的视图。(3)左侧立面图左侧立面图自左向右(C向)投射所得的视图。(4)右侧立面图右侧立面图自右向左(D向)投射所得的视图。(5)背立面图背立面图自后向前(E向)投射所得的视图。(6)底面图底面图自下向上(F向)投射所得的视图。4.1 投影图投影图23正面图平面图右侧面图底面图房屋建筑视图的配置位置左侧面图正面图平面图背面图4 若把H面当作一个镜面，在镜面中可以得到形体的反射图像，称为镜像投影图（属于正投影）。4.1.2 镜像投影图镜像投影图 用镜像投影法绘图时，应在图名后加注“镜像”二字(图b)，必要时可画出镜像投影画法的识别标志(图c)。镜像投影图在室内设计中常用来表现吊顶(天花)的平面布置。54.2.1 剖面图的形成剖面图的形成假想用剖切面在形体的适当部位将形体剖开，移去剖切面与观察者之间的部分，而将剩余的部分向投影面投射，使原来不可见的内部结构成为可见，这样得到的投影图称为剖面图，简称剖面。4.2 剖面图剖面图 (a)(a)视图视图 (b)(b)剖面图剖面图67(1)(1)形形体体的的剖剖切切平平面面位位置置应应根根据据表表达达的的需需要要来来确确定定。为了完整清晰地表达内部形状，一般来说剖切平面应通过孔、槽等不可见部分的中心线，且应平行于剖面图所在的投影面。如果形体具有对称平面，则剖切平面应通过形体的对称平面。(2)(2)剖剖面面的的剖剖切切符符号号与与剖剖面面图图的的名名称称。剖面图中的剖切符号由剖切位置线和投射方向线两部分组成。剖切位置线用6mm10mm长的粗实线表示，投射方向线用4mm6mm长的粗实线表示。剖面剖切符号的编号宜采用阿拉伯数字，并水平地注写在投射方向线的端部。剖面图的名称应用相应的编号11、22，顺次水平注写在相应的剖面图的下方，并在图名下画一条粗实线，其长度以图名所占长度为准。(3)(3)材材料料图图例例。为了使剖面图层次分明，除剖面图中一般不再画出虚线外，被剖到的实体部分(即断面区域)应按照形体的材料类别画出相应的材料图例。在未指明材料类别时，剖面图中的材料图例一律画成方向一致、间隔均匀的45细实线，即采用通用材料图例来表示。4.2.2 剖面图的画法剖面图的画法 8表表4-1 4-1 常用建筑材料图例（剖面符号）常用建筑材料图例（剖面符号）91、全剖面图全剖面图 用一个平行于基本投影面的剖切平面，将形体全部剖开后画出的图形称为全剖面图。显然，全剖面图适用于外形简单、内部结构复杂的形体。4.2.3 剖面图的种类剖面图的种类全剖面图10112、半剖面图半剖面图 当形体具有对称平面时，在垂直于该对称平面的投影面上投射所得到的图形，可以以对称中心线为界，一半画成剖面图，另一半画成外形视图，这样组合而成的图形称为半剖面图。显然，半剖面图适用于内外结构都需要表达的对称形体。半剖面图1213143、局部剖面图局部剖面图 将形体局部地剖开后投影所得的图形称为局部剖面图。显然，局部剖面图适用于内外结构都需要表达，且又不具备对称条件或仅局部需要剖切的形体。局部剖面图1516局部剖面图分界线的画法规则 分界线用波浪线表示；波浪线不要与图形中其他图线重合，也不要画在其他图线的延长线上；波浪线应看成是断裂面的真实投影。错误正确17 对建筑物结构层的多层构造可用一组平行的剖切面一组平行的剖切面按构造层次逐层局部剖开。这种方法常用来表达房屋的地面、墙面、屋面等处的构造。分层局部剖面图应按层次以波浪线将各层隔开，波浪线不应与任何图线重合。多层构造的分层局部剖面图多层构造的分层局部剖面图 184、阶梯剖、阶梯剖 用两个或两个以上平行的剖切面将形体剖切后投影得到剖面图的方法称为阶梯剖切方法。阶梯剖192021 5 5、旋转剖、旋转剖 采用两个或两个以上相交的剖切面将形体剖开，并将倾斜于投影面的断面及其所关联部分的形体绕剖切面的交线(投影面垂直线)旋转至与投影面平行后再进行投射，这样得到剖面图的方法称为旋转剖切方法。旋转剖2223246、局部视图局部视图与斜视图（一）注意：局部视图的断裂处边界线用波浪线表示25局部视图与斜视图（二）注意：局部视图的断裂处边界线用波浪线表示267、复合剖274.3.1 断面图的概念断面图的概念 假想用剖切平面把形体的某处切断，仅画出断面的图形称为断面图。4.3 断面图断面图28轴的断面图注意：一般情况下，在画断面图时只画出剖切后断面的形状，但当剖切面通过圆孔、圆坑的轴线或剖后出现两个分离的断面时，这些结构应按剖视图画。29 断面图与剖面图一样，也是用来表达形体的内部结构形状，两者的区别在于:1、剖面图是形体剖切之后剩下部分的投影（体的投影）；而断面图是形体剖切之后断面的投影（面的投影）。因此说，剖面图中包含了断面图。2、剖切符号的标注不同。剖面图用剖切位置线、投射方向线和编号来表示；断面图则只画剖切位置线与编号，用编号的注写位置来代表投射方向，即编号注写在剖切位置线的哪一侧，就表示向那一侧投射。3、剖面图可用两个或两个以上的剖切平面进行剖切，断面图的剖切平面通常只能是单一的。断面图与剖面图的区别断面图与剖面图的区别301 1、移出断面、移出断面 画在视图轮廓线以外的断面图称为移出断面。移出断面的轮廓线用粗实线绘制，配置在剖切平面的延长线上或其他适当的位置。31322、重合断面、重合断面 画在视图轮廓线以内的断面图称为重合断面图。重合断面图的边界线用细实线表示。当视图中的轮廓线与重合断面的图形重叠时，视图中的轮廓线仍应连续画出，不可间断。当图形不对称时，可标注剖切位置线，并注写数字以示方向。1 11 133现浇钢筋混凝土楼面的重合断面图 墙面装饰的重合断面图344.4.1 简化画法简化画法(a)(a)画出对称符号画出对称符号1 1、对称省略画法、对称省略画法构配件的视图有一条对称线，可只画该视图的一半；有两条对称线，可只画该视图的1/4，并画出对称符号，如图7-13(a)所示。图形也可稍超出其对称线，此时可不画出对称符号。对称符号是两条平行等长的细实线，线段长为6mm10mm，间距为2mm3mm，在中心线两端各画一对。(b)(b)不画出对称符号不画出对称符号4.4 其他表达方法其他表达方法 35 2、相同构造要素画法相同构造要素画法 构配件内多个完全相同而连续排列的构造要素，可仅在两端或适当位置画出其完整形状，其余部分以中心线或中心线交点表示。如相同构造要素少于中心线交点，则其余部分应在相同构造要素位置的中心线交点处用小圆点表示。363、折断画法、折断画法较长的构件，如沿长度方向的形状相同或按一定规律变化，可断开省略绘制，断开处应以折断线表示。4 4、连接画法连接画法 一个构配件，如绘制位置不够，可分几个部分绘制，并应以连接符号表示相连。(b)(b)连接画法连接画法(a)(a)折断画法折断画法 37
