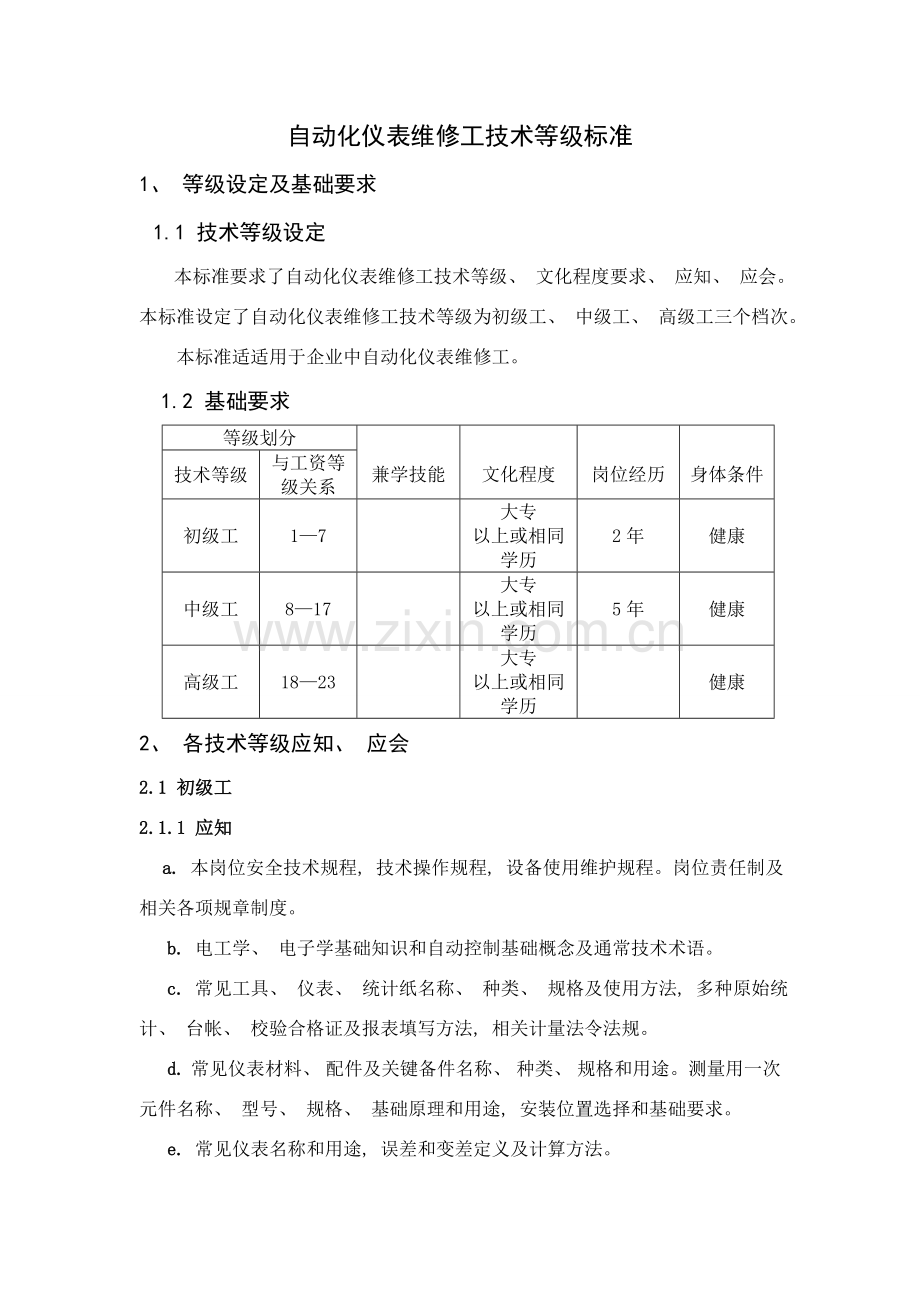

自动化仪表维修工技术等级标准
1、 等级设定及基础要求
1.1 技术等级设定
本标准要求了自动化仪表维修工技术等级、 文化程度要求、 应知、 应会。本标准设定了自动化仪表维修工技术等级为初级工、 中级工、 高级工三个档次。
本标准适适用于企业中自动化仪表维修工。
1.2 基础要求
等级划分

兼学技能

文化程度

岗位经历

身体条件
技术等级
与工资等级关系
初级工
1—7

大专
以上或相同学历
2年
健康
中级工
8—17

大专
以上或相同学历
5年
健康
高级工
18—23

大专
以上或相同学历

健康
2、 各技术等级应知、 应会
2.1 初级工
2.1.1 应知
a. 本岗位安全技术规程, 技术操作规程, 设备使用维护规程。岗位责任制及相关各项规章制度。
b. 电工学、 电子学基础知识和自动控制基础概念及通常技术术语。
c. 常见工具、 仪表、 统计纸名称、 种类、 规格及使用方法, 多种原始统计、 台帐、 校验合格证及报表填写方法, 相关计量法令法规。
d. 常见仪表材料、 配件及关键备件名称、 种类、 规格和用途。测量用一次元件名称、 型号、 规格、 基础原理和用途, 安装位置选择和基础要求。
e. 常见仪表名称和用途, 误差和变差定义及计算方法。
f. 本岗位仪表基础情况, 常见测量、 指示、 统计仪表名称、 规格、 型号、 结构原理、 仪表调整和校验, 通常故障排除方法。
g. 通常交、 直流电路基础知识和简单计算。
h. 常见物理量单位定义、 换算、 温度、 压力、 流量、 液面等参量检测基础概念及测量方法。法定计量单位定义和使用、 书写要求。
i. 识图基础知识及本岗位关键工艺步骤, 检测控制系统原理框图。所维护测量系统管、 线布局, 供电系统设置情况。
j. 常见调整阀、 实施器、 在线分析仪用途、 结构、 动作原理。单回路调整系统组成和基础原理。
k. 钳工、 焊工通常知识。
l. 有害、 易燃、 易爆和其它气体物理性质, 高空作业预防知识。
2.1.2 应会
a. 实施三大规程及相关规章制度。
b. 简单检测仪表检验、 调整、 投运和维护保养, 本岗位仪表正确开启、 停运, 按要求更换统计纸、 添加统计墨水。
c. 独立对本岗位仪表按巡回检验线路进行日常维护, 正确判定仪表运行情况, 对简单常见故障进行处理。
d. 仪表误差计算及流量与差压、 热电阻阻值、 热电偶电势与温度关系, 赔偿导线正确使用, 常见通常仪表正确校验。
e. 正确填报多种技术数据, 正确书写和使使用方法定计量单位。
f. 按安装图、 更换多种仪表（含一次测量元件和附件）和调整系统。按技术指标要求正确判别管、 线路敷设。
g. 常见通常仪表和在线分析仪表拆装清洗和通常=调校。
h. 正确使用劳动保护用具、 用具及消防工具。
2.2 中级工
2.2.1 应知
a. 所负责维护区域关键工艺步骤和主体设备。

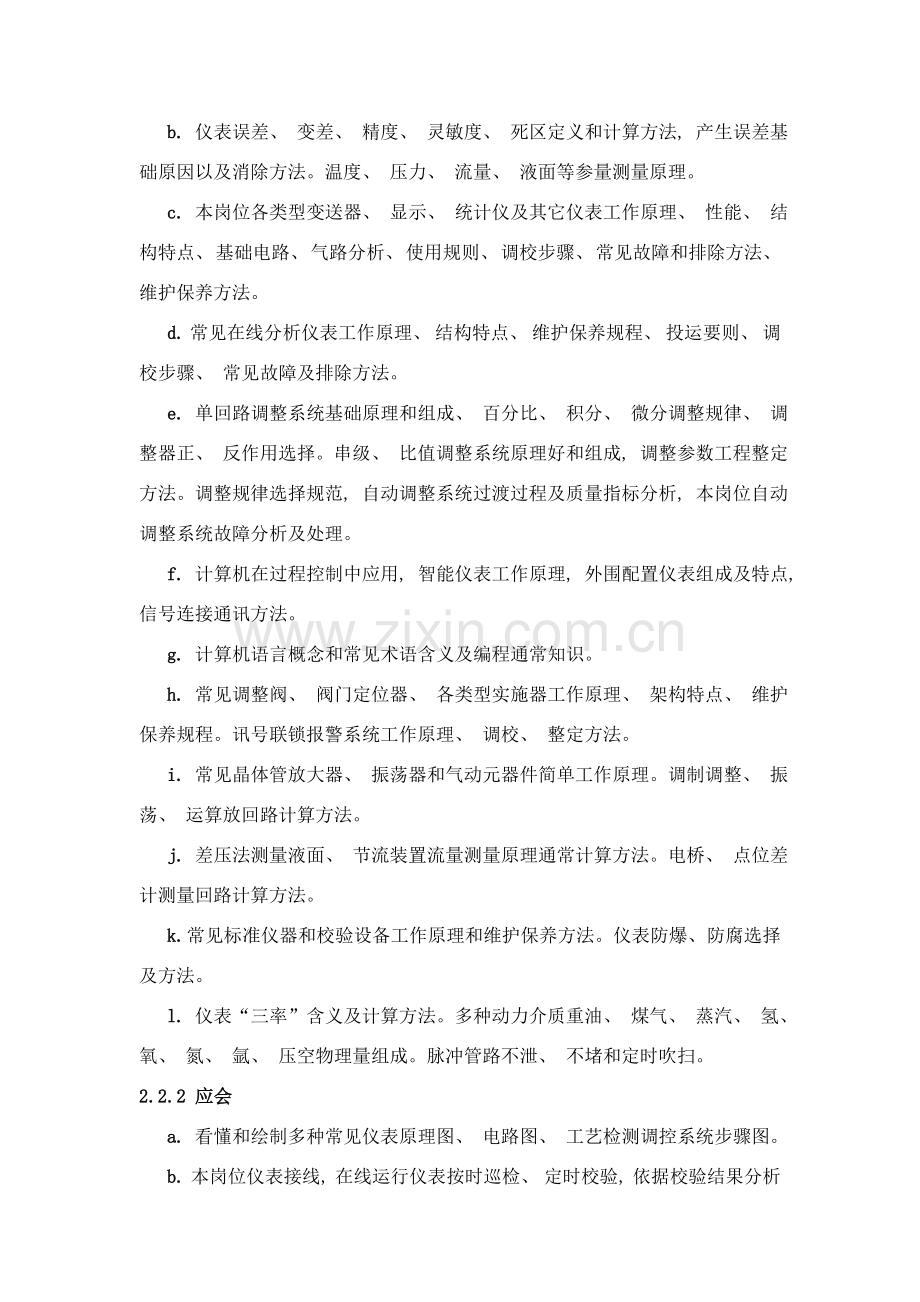

b. 仪表误差、 变差、 精度、 灵敏度、 死区定义和计算方法, 产生误差基础原因以及消除方法。温度、 压力、 流量、 液面等参量测量原理。
c. 本岗位各类型变送器、 显示、 统计仪及其它仪表工作原理、 性能、 结构特点、 基础电路、 气路分析、 使用规则、 调校步骤、 常见故障和排除方法、 维护保养方法。
d. 常见在线分析仪表工作原理、 结构特点、 维护保养规程、 投运要则、 调校步骤、 常见故障及排除方法。
e. 单回路调整系统基础原理和组成、 百分比、 积分、 微分调整规律、 调整器正、 反作用选择。串级、 比值调整系统原理好和组成, 调整参数工程整定方法。调整规律选择规范, 自动调整系统过渡过程及质量指标分析, 本岗位自动调整系统故障分析及处理。
f. 计算机在过程控制中应用, 智能仪表工作原理, 外围配置仪表组成及特点, 信号连接通讯方法。
g. 计算机语言概念和常见术语含义及编程通常知识。
h. 常见调整阀、 阀门定位器、 各类型实施器工作原理、 架构特点、 维护保养规程。讯号联锁报警系统工作原理、 调校、 整定方法。
i. 常见晶体管放大器、 振荡器和气动元器件简单工作原理。调制调整、 振荡、 运算放回路计算方法。
j. 差压法测量液面、 节流装置流量测量原理通常计算方法。电桥、 点位差计测量回路计算方法。
k. 常见标准仪器和校验设备工作原理和维护保养方法。仪表防爆、 防腐选择及方法。
l. 仪表“三率”含义及计算方法。多种动力介质重油、 煤气、 蒸汽、 氢、 氧、 氮、 氩、 压空物理量组成。脉冲管路不泄、 不堵和定时吹扫。
2.2.2 应会
a. 看懂和绘制多种常见仪表原理图、 电路图、 工艺检测调控系统步骤图。
b. 本岗位仪表接线, 在线运行仪表按时巡检、 定时校验, 依据校验结果分析误差原因, 处理技术是哪个疑难问题, 排除运行中常见故障, 定时保养。
c. 常见变送器、 指示统计仪、 分析仪表、 实施器调校。变送器、 统计仪量程变更和零点迁移。
d. 单回路调整系统参数整定和正确投运, 调整器和辅助单元仪表调校、 维护, 串级比值系统正确投运。
e. 电子测试仪器和调校设备正确使用和维护保养。
f. 使用编程语言编制通常程序, 上机操作。
g. 含有一定钳工技术, 配置必需零部件, 研磨多种高低压阀门, 检修调整阀、 实施器传动装置。
h. 正确维护信号联锁系统和故障检验及排除。
2.3 高级工
2.3.1 应知
a. 与仪表相关物理、 化学、 电工学、 电子学、 自动调整理论、 机械原理和机械制图基础知识。微型计算机和集成电路基础知识和应用。
b. 流体力学、 工业电子学、 工程力学、 集散系统及自动测量基础理论知识。
c. 多种仪表技术性能、 结构特点、 工作原理, 复杂故障处理和预防方法, 易损部件制作方法及技术要求。
d. 特殊检测元件和特殊检测仪表基础原理、 结构特点。分析仪表运转过程中特殊问题处理、 特殊分析仪表结构、 原理和使用方法。
e. 多种标准仪器和校验设备结构、 性能、 原理、 使用规则和维护保养方法。多种精密仪器、 仪表结构、 原理、 使用规程。
f. 中国外自动化仪表、 自动测量控制调整新技术、 新动向。依据工艺要求合理选择计控设备, 组成满足于生产需要控制系统。
g. 节流装置原理和计算方法, 多种能源介质计量数据整理、 平衡分析和确定指标系数。
h. 自动化仪表施工验收技术规范。
2.3.2 应会
a. 熟悉本企业各厂生产工艺步骤, 结合具体使用情况对仪表进行选型和改善, 依据存在问题提出改善方案, 依据工艺要求设计、 选择多种自动化仪表或成套测量仪表和调整控制系统。
b. 排除仪表在使用中复杂故障, 处理维护中关键技术问题。了解多种仪表和计算机接口关系, 分析处理故障。编制所在单位多种自动化仪表系统运行维护、 操作技术规程。
c. 多种复杂调控系统调试及投运、 判定和性能试验, 微型计算机编程与调试操作, 集散系统仪表操作和使用。
d. 按技术规范要求进行大、 中、 小修、 技措、 基改验收工作, 并能负责组织试车工作。
e. 电子测试仪器、 复杂电子仪器正确使用、 维护和保养。
f. 计算调整阀流通能力并正确选择调整阀口径、 多种节流装置计算。
g. 指导检修和组装复杂仪表精密机件及附件, 绘制复杂零部件加工图。
