TJDQ—OO1

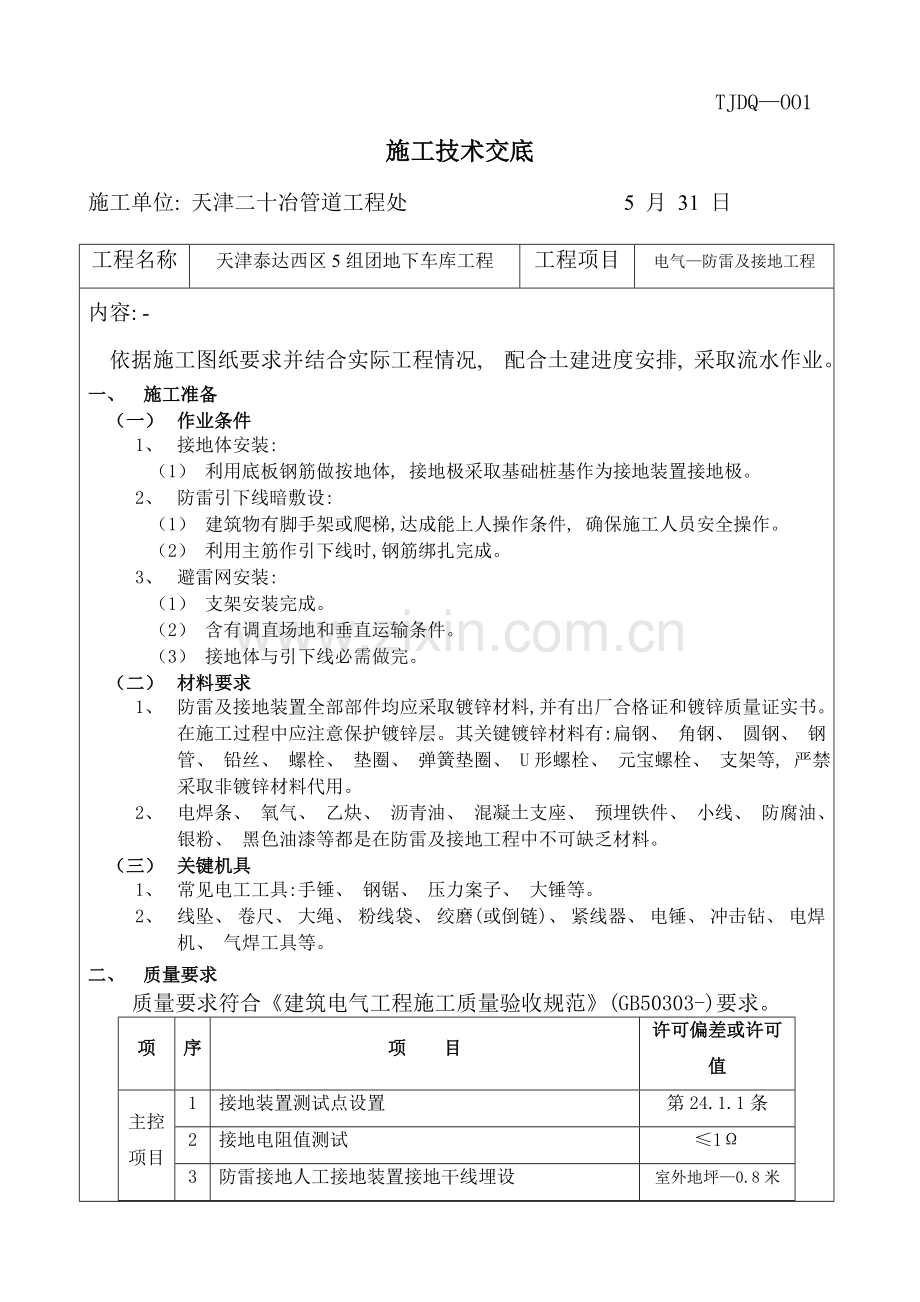

施工技术交底
施工单位: 天津二十冶管道工程处 5 月 31 日
工程名称
天津泰达西区5组团地下车库工程
工程项目
电气—防雷及接地工程
内容: -
依据施工图纸要求并结合实际工程情况, 配合土建进度安排, 采取流水作业。
一、 施工准备
（一） 作业条件
1、 接地体安装:
（1） 利用底板钢筋做按地体, 接地极采取基础桩基作为接地装置接地极。
2、 防雷引下线暗敷设:
（1） 建筑物有脚手架或爬梯,达成能上人操作条件, 确保施工人员安全操作。
（2） 利用主筋作引下线时,钢筋绑扎完成。
3、 避雷网安装:
（1） 支架安装完成。
（2） 含有调直场地和垂直运输条件。
（3） 接地体与引下线必需做完。
（二） 材料要求
1、 防雷及接地装置全部部件均应采取镀锌材料,并有出厂合格证和镀锌质量证实书。在施工过程中应注意保护镀锌层。其关键镀锌材料有:扁钢、 角钢、 圆钢、 钢管、 铅丝、 螺栓、 垫圈、 弹簧垫圈、 U形螺栓、 元宝螺栓、 支架等, 严禁采取非镀锌材料代用。
2、 电焊条、 氧气、 乙炔、 沥青油、 混凝土支座、 预埋铁件、 小线、 防腐油、 银粉、 黑色油漆等都是在防雷及接地工程中不可缺乏材料。
（三） 关键机具
1、 常见电工工具:手锤、 钢锯、 压力案子、 大锤等。
2、 线坠、 卷尺、 大绳、 粉线袋、 绞磨(或倒链)、 紧线器、 电锤、 冲击钻、 电焊机、 气焊工具等。
二、 质量要求
质量要求符合《建筑电气工程施工质量验收规范》(GB50303-)要求。
项
序
项 目
许可偏差或许可值
主控项目
1
接地装置测试点设置
第24.1.1条
2
接地电阻值测试
≤1Ω
3
防雷接地人工接地装置接地干线埋设
室外地坪—0.8米
4
接地模块埋设深度、 间距和基坑尺寸
10×10或12×8
5
接地模块设置应垂直或水平就位
第24.1.5条
通常项目
1
接地装置埋设深度、 间距搭接长度和防腐方法
第24.2.1条
2
接地装置材质和最小许可规格、 尺寸
第24.2.2条
3
接地模块与干线连接和干线材质选择
第24.2.3条
三、 工艺步骤
接地体→接地干线→支架→引下线明敷→避雷针→避雷网→避雷带
四、 操作工艺
（一） 接地体安装
1、 自然基础接地体安装:
（1） 利用底板钢筋或深基础做接地体:按设计图尺寸位置要求,标好位置,将底板钢筋搭接焊好,再将柱主筋(不少于两根φ16)底部与底板筋搭接焊,并在室外地面以下将主筋焊接连接板,清除药皮,并将两根主筋用色漆做好标识,方便引出和检验。
（2） 利用柱形桩基及平台钢筋做接地体:按设计图尺寸位置,找好桩基组数位置.把每组桩基四角钢筋搭接封焊,再与柱主筋(不少于2根)焊好,并在室外地面以下,将主筋焊接预埋接地连接板,清除药皮,并将两根主筋用色漆做好标识,便于引出和检验。
2、 接地体核验:
接地体安装完成后,应立刻请监理单位进行隐检核验(签署审核意见,并下审核结论),接地体材质、 位置、 焊接质量等均应符合施工规范要求。接地电阻应立刻进行测试,当利用自然接地体作为接地装置时,应在底板钢筋绑扎完成后进行测试; 当利用人工接地体作为接地装置时,应在回填土之前进行测试; 若阻值达不到设计、 规范要求时应补做人工接地极。接地电阻测试须形成统计。
3、 成品保护:
（1） 其她工种在开挖土方时,注意不要损坏接地体。
（2） 安装接地体时,不得破坏散水和外墙壁装修。
（3） 不得随意移动巳经绑扎完结构钢筋。
（二） 接地干线安装
1、 接地干线安装相关要求:
（1） 接地干线在穿过墙壁、 楼板和地坪处应加装钢管或其她坚固保护套; 有化学腐蚀部位还应采取防腐方法。在跨越建筑物伸缩缝、 沉降缝处,应设置赔偿器,赔偿器可用接地线本身弯成弧状替换。
（2） 接地干线应设有测量接地电阻而预备测试点。通常采取暗盒装入,同时加装盒盖并做上接地标识。
（3） 接地干线应在不一样两点或两点以上与接地网相连接。自然接地体应在不一样两点或两点以上与接地干线或接地网相连接。
（4） 每个电气装置接地应以单独接地线与接地干线相连接,不得在一个接地线中串联多个需要接地电气装置。
（5） 支持件固定; 支持件应采取φ10镀锌圆钢支撑卡,尾端应制成燕尾状,入孔深度在7cm以上, 上端与建筑物外侧形成45O, 其具体固定方法以下:砖墙、 加气混凝土墙、 空心砖墙上固定:依据设计要求先在墙上确定轴线位置,然后随砌墙将预制成50mm×50mm方木样板放人墙内,待墙砌好后将方木样板剔除,然后将支持件放入孔内,同时洒水淋湿孔洞,再用水泥砂浆将支持件埋牢,待凝固后使用。
现浇混凝土墙上固定:先依据设计图要求弹线定位、 钻孔,支架做燕尾埋入孔中,调平正,用水泥砂浆进行固定。
（6） 明敷接地线安装:当支持件埋设完成,水泥砂浆凝固后,可敷设墙上接地线。将接地圆钢沿墙吊起,在支持件一端用卡子将圆钢固定,经过隔墙壁时穿跨预留孔,接地干线连接处应焊接牢靠。末端预留或连接应符合设计要求。
2、 成品保护:
（1） 电气施工时,不得磕碰及弄脏墙面。
（2） 焊接时注意保护墙面。
（3） 在土建喷浆前,必需先将接地干线用纸包扎。
（4） 拆除脚手架或搬运物件时不得碰坏接地干线。
（三） 支架安装
1、 支架安装相关要求:
（1） 支架应有燕尾,避雷支架埋注深度大于100mm。
（2） 防雷装置多种支架顶部应距建筑物表面100mm; 接地干线支架端应距墙面20mm。
（3） 支架水平间距小于1m(混凝土支座小于2m); 垂直间距小于1.5m,各间距应均匀,许可偏差30mm。转角处两边支架距转角中心小于250mm。
（4） 埋设支架所用水泥砂浆,其配合比不应低于1:2。
2、 支架安装:
（1） 应尽可能随结构施工预埋支架或铁件。
（2） 依据设计要求进行弹线及分档定位。
（3） 用手锤、 錾子进行剔洞,洞日大小应里外一致。
（4） 首先埋设一条直线上两端支架,然后用铅丝拉直线埋设其她支架。在埋设前应先把洞内用水湿润。
（5） 如用混凝土支座,将混凝土支座分档摆好,先在两端支架间拉直线,然后将其她支架用砂浆找平找直。
（6） 假如女儿墙预留有预埋铁件,可将支架直接焊在铁件上,支架找直方法同前。
3、 成品保护:
（1） 剔洞时,不应损坏建筑物结构。
（2） 支架稳固后,不得碰撞松动。
（3） 支架稳后应保护好,预防土建外墙装修或内墙喷浆时污染支架。
（四） 避雷引下线敷设
1、 避雷引下线需要装设测试点部位、 数量按图施工设计。
2、 避雷引下线暗敷设相关要求:
（1） 利用主筋作暗敷设引下线时,每条引下线不得少于两根主筋,每根主筋直径不能小于φ14mm。防雷引下线最好为对称位置。
（2） 现浇混凝土内敷设引下线不做防腐处理。
（3） 主筋搭接处按接地线要求焊接,当主筋连接采取压力埋弧焊、 对焊、 冷挤压、 丝接时其接头处可不焊跨接线及其她焊接处理。
3、 避雷引下线暗敷设做法:
（1） 利用主筋作引下线时,按设计要求找出全部主筋位置,用油漆做好标识,距室外地面0.5m处焊接测试点,随钢筋逐层串联焊接至顶层,并焊接出屋面一定长度引下线φ12镀锌圆钢,以备与避雷网连接。每层各引下点焊接后,隐蔽之前,均应请相关人员进行隐检,同时应填写隐检统计。
4、 成品保护:
（1） 安装保护管时,注意保护好土建结构及装修面。
（2） 拆架子时不要磕碰引下线。
（五） 避雷网安装
1、 避雷网安装相关要求:
（1） 避雷网卡固时应加镀锌弹垫、 平垫。
（2） 避雷线弯曲处不得小于90°,弯曲半径不得小于圆钢直径10倍。
（3） 避雷线如用扁钢,截面不得小于48mm2; 如为圆钢直径不得小于8mm。
（4） 遇有变形缝处应做煨弯赔偿。
2、 避雷网安装做法:
（1） 避雷线如为扁钢,可放在平板上用手锤调直; 如为圆钢,可将圆钢放开一端固定在牢靠地锚夹具上,另一端固定在绞磨(或倒链)夹具上,进行冷拉调直。
（2） 将调直避雷线运到安装地点。
（3） 将避雷线用大绳提升到顶部,凋直、 敷设、 卡固、 焊接连成一体,同引下线焊接。焊接药皮应敲掉,进行局部调直后刷防锈漆及银粉。
（4） 建筑物屋顶上有突出物,如金属旗杆、 透气管、 金屑天沟、 铁栏杆、 爬梯、 冷却水塔、 电视天线等,这些部位金属导体都必需与避雷网焊接成--体。顶层烟囱应做避雷带或避雷针。
（5） 在建筑物变形缝外应做防雷跨越处理。
（6） 避雷网可靠性就越好。网格密度应视建筑物关键程度而定。关键建筑物可使10m×10m网格; 成品保护:
（1） 遇坡顶瓦屋面,在操作时应采取方法,以兔踩坏屋面瓦。
（2） 不得损坏外檐装修。
（3） 避雷网敷设后,应避免砸碰。
（4） 避雷网敷设完成后,应注意保护,预防外墙装修污染避雷线。
1、 成品保护:
（1） 注意保护土建装修。

质量要求: 符合设计要求及《建筑电气工程施工质量验收规范》（GB50303—）要求

施工注意事项:
（1）将作为引下线柱内两根主筋逐层在钢筋端头上用色漆做标识。各搭接面焊接要饱满、 无夹渣咬肉、 气泡、 裂纹等现象。
（2） 避雷网支撑卡是否稳固, 间距是否均匀合格。
（3）防雷网必需连成闭合环路, 测试接地电阻是否合格达成设计要求。
（4）各搭接面焊接要饱满、 无夹渣咬肉、 气泡、 裂纹等现象。

交底人签章

操作班组长签章
