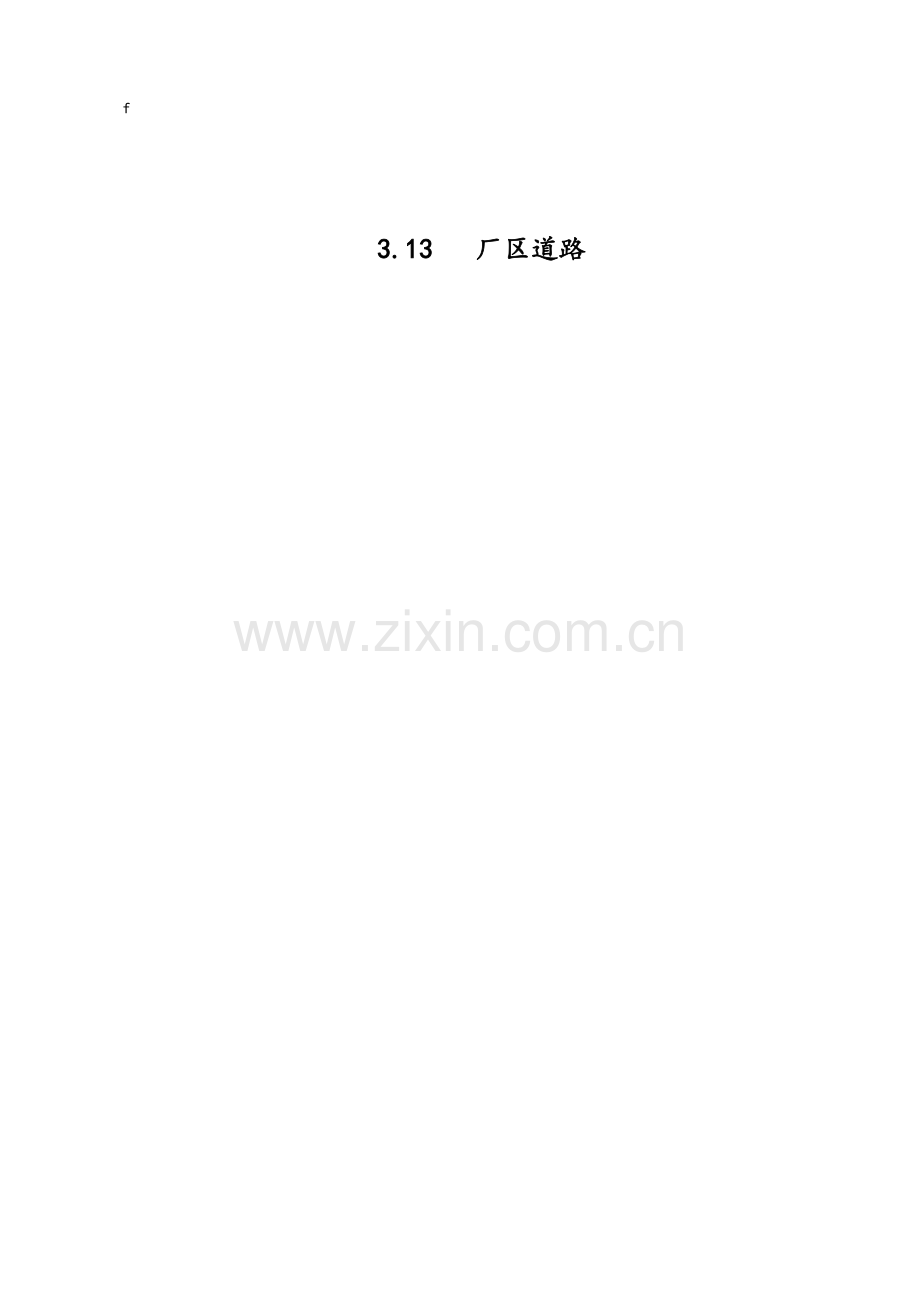

3.13 厂区道路

路基工程检验批质量验收统计
表3.13.1 编 号:
单位工程名称

分部（子分部）工程名称

分项工程名称

施工单位

验收部位

项目经理

施工实施标准名称及编号

专业工长
(施工员)

分包单位

分包项目经理

施工班组长

施工质量验收规范要求
施工单位自检统计
监 理 (建设)单 位 验 收 记 录
主控项目
1
路基土质量符合设计要求和相关现行规范要求

2
路基土方压实度必需符合设计要求和相关现行规范要求

3
填土经碾压后不得有翻浆、 弹簧、 起皮、 波浪、 积水现象; 路肩肩线必需直顺, 表面必需平整, 不得有阻水现象

4
边坡必需平整、 坚实、 稳定, 严禁有松石、 险石; 边沟上口线应整齐、 直顺, 沟底应平整, 排水应通畅。

通常项目
1
宽度偏差
土路基
+200~0mm

石路基
+100~0mm

2
平整度
土路基
≤20mm

石路基
≤30mm

3
中线高程偏差
±20mm

4
横向坡度偏差
土路基
±20mm, 且小于±0.3%

石路基
坡长±0.5%

5
边坡坡度偏差
不陡于设计要求

施工操作依据

质量检验统计

施工单位检验
评 定 结 果

项目专业 项目专业
质量检验员: 技术责任人: 年 月 日
监理(建设)单位验收结论

专业监理工程师:
(建设单位项目专业技术责任人) 年 月 日

砂石和碎石基层检验批质量验收统计
表3.13.2 编 号:
单位工程名称

分部（子分部）工程名称

分项工程名称

施工单位

验收部位

项目经理

施工实施标准名称及编号

专业工长
(施工员)

分包单位

分包项目经理

施工班组长

施工质量验收规范要求
施工单位自检统计
监理(建设)单位验收统计
主控项目
1
基层压实密度必需符合设计要求和相关现行规范要求

2
表面应坚实、 平整, 不得有浮石、 粗细料集中, 嵌缝料不得浮于表面或聚集形成一层

3
用12T以上压路杨碾压后, 轮迹深度
≤5mm

通常项目
1
表面平整度
≤15mm

2
厚度偏差(mm)
砂石
+20, -10%

碎石
±10%

3
中线标高偏差
±20mm

4
坡度偏差
±20mm, 且小于±0.3%

5
宽度偏差
大于设计要求

施工操作依据

质量检验统计

施工单位检验
评 定 结 果

项目专业 项目专业
质量检验员: 技术责任人: 年 月 日
监理(建设)单位验收结论

专业监理工程师:
(建设单位项目专业技术责任人) 年 月 日
沥青贯入式碎石基层检验批质量验收统计
表3.13.3 编 号:
单位工程名称

分部（子分部）工程名称

分项工程名称

施工单位

验收部位

项目经理

施工实施标准名称及编号

专业工长
(施工员)

分包单位

分包项目经理

施工班组长

施工质量验收规范要求
施工单位自检统计
监理(建设)单位验收统计
主控项目
1
基层压实密度必需符合设计要求和相关现行规范要求

2
表面应坚实、 平整, 嵌缝料不得浮于表面或聚集形成一层, 表面无积油、 漏浇现象, 并不得污染其她构筑物

3
用12T以上压路杨碾压后, 轮迹深度
≤5mm

通常项目
1
厚度偏差
+20mm, -10%

2
表面平整度
≤10mm

3
中线标高偏差
±20mm

4
坡度偏差
±20mm, 且小于±0.3%

5
宽度偏差
大于设计要求

施工操作依据

质量检验统计

施工单位检验
评 定 结 果

项目专业 项目专业
质量检验员: 技术责任人: 年 月 日
监理(建设)单位验收结论

专业监理工程师:
(建设单位项目专业技术责任人) 年 月 日
石灰土类基层检验批质量验收统计
表3.13.4 编 号:
单位工程名称

分部（子分部）工程名称

分项工程名称

施工单位

验收部位

项目经理

施工实施标准名称及编号

专业工长
(施工员)

分包单位

分包项目经理

施工班组长

施工质量验收规范要求
施工单位自检统计
监理(建设)单位验收统计
主控项目
1
基层压实密度必需符合设计要求和相关现行规范要求

2
灰土中粒径大于20mm土块不得超出10%, 但最大土块粒径不得大于50mm。灰土应搅拌均匀, 色泽调和, 石灰中严禁含有未消解颗粒。

3
用12T以上压路杨碾压后, 轮迹深度≤5mm, 并不得有浮土、 脱皮、 松散现象

通常项目
1
厚度偏差
+20mm, -10%

2
表面平整度
≤10mm

3
中线标高偏差
±20mm

4
坡度偏差
±20mm, 且小于±0.3%

5
宽度偏差
大于设计要求

施工操作依据

质量检验统计

施工单位检验
评 定 结 果

项目专业 项目专业
质量检验员: 技术责任人: 年 月 日
监理(建设)单位验收结论

专业监理工程师:
(建设单位项目专业技术责任人) 年 月 日
注: 本节包含掺入一定百分比碎（砾）石、 天然砂砾或工业废渣等材料铺筑基层。
块石基层检验批质量验收统计
表3.13.5 编 号:
单位工程名称

分部（子分部）工程名称

分项工程名称

施工单位

验收部位

项目经理

施工实施标准名称及编号

专业工长
(施工员)

分包单位

分包项目经理

施工班组长

施工质量验收规范要求
施工单位自检统计
监理(建设)单位验收统计
主控项目
1
块石必需直立紧靠、 大面朝下、 嵌楔密实、 不得有叠铺现象

通常项目
1
厚度偏差
≥-10%

2
宽度偏差
大于设计要求

3
中线标高偏差
±30mm

4
坡度偏差
±30mm, 且小于±1%

施工操作依据

质量检验统计

施工单位检验
评 定 结 果

项目专业 项目专业
质量检验员: 技术责任人: 年 月 日
监理(建设)单位验收结论

专业监理工程师:
(建设单位项目专业技术责任人) 年 月 日
石灰、 粉煤灰类混合料基层检验批质量验收统计
表3.13.6 编 号:
单位工程名称

分部（子分部）工程名称

分项工程名称

施工单位

验收部位

项目经理

施工实施标准名称及编号

专业工长
(施工员)

分包单位

分包项目经理

施工班组长

施工质量验收规范要求
施工单位自检统计
监理(建设)单位验收统计
主控项目
1
基层压实密度必需符合设计要求和相关现行规范要求

2
灰土中粒径大于20mm土块不得超出10%, 但最大土块粒径不得大于50mm。灰土应搅拌均匀, 色泽调和, 石灰中严禁含有未消解颗粒。摊铺层无显著粗细颗粒离析现象

3
用12T以上压路杨碾压后, 轮迹深度≤5mm, 并不得有浮土、 脱皮、 松散现象

通常项目
1
厚度偏差
±10mm

2
表面平整度
≤10mm

3
中线标高偏差
±20mm

4
坡度偏差
±20mm, 且小于±0.3%

5
宽度偏差
大于设计要求

施工操作依据

质量检验统计

施工单位检验
评 定 结 果

项目专业 项目专业
质量检验员: 技术责任人: 年 月 日
监理(建设)单位验收结论

专业监理工程师:
(建设单位项目专业技术责任人) 年 月 日
水泥混凝土路面工程检验批质量验收统计
表3.13.7 编 号:
单位工程名称

分部（子分部）工程名称

分项工程名称

施工单位

验收部位

项目经理

施工实施标准名称及编号

专业工长
(施工员)

分包单位

分包项目经理

施工班组长

施工质量验收规范要求
施工单位自检统计
监理(建设)单位验收统计
主
控
项
目
1
路面外观质量: 不应有露石、 蜂窝、 麻面、 裂缝、 脱皮、 啃边、 掉角、 印痕和车轮现象; 接缝填缝应平实、 牢靠、 整齐

2
施工缝、 伸缩缝留设符合设计要求和相关现行规范要求

3
路面厚度偏差
+20mm, -5mm

一

般

项

目
1
路面宽度偏差
±20mm

2
路面平整度
≤5mm

3
坡度高程偏差
±10mm

4
横坡偏差
坡长±0.25%

5
纵缝顺直度
≤10mm

6
横缝顺直度
≤10mm

7
板边垂直度
±5mm

8
相邻板高差
≤3mm

9
井框与路面高差
≤3mm

10
板面拉毛压槽深度
1~2mm

施工操作依据

质量检验统计

施工单位检验
评 定 结 果

项目专业 项目专业
质量检验员: 技术责任人: 年 月 日
监理(建设)单位验收结论

专业监理工程师:
(建设单位项目专业技术责任人) 年 月 日

沥青路面工程检验批质量验收统计
表3.13.8 编 号:
单位工程名称

分部（子分部）工程名称

分项工程名称

施工单位

验收部位

项目经理

施工实施标准名称及编号

专业工长
(施工员)

分包单位

分包项目经理

施工班组长

施工质量验收规范要求
施工单位自检统计
监 理 (建设)单 位 验 收 记 录
主控项目
1
沥青和矿料质量应符合设计要求和相关现行规范要求

2
施工温度控制: 石油沥青混合料出厂温度130~160℃, 摊铺温度不应低于100℃, 煤沥青混合料
出厂温度90~120℃, 摊铺温度不应低于70℃,
日最高气温大于15℃, 日最低气温大于5℃

3
混合料配合比应符合设计要求和相关现行规范要求

4
早期养护应符合设计要求和相关现行规范要求

5
施工缝、 伸缩缝留设应符合设计要求和相关现行规范要求

6
表面应平整、 坚实, 不得有脱落、 掉渣、 裂缝、 推挤、 烂边、 粗细骨料集中等现象, 接槎平顺, 不得有显著轮迹

7
面层与路缘石及其她构筑物应接顺, 不得有积水

8
面层厚度偏差
沥青混凝土、 沥青碎石
±5mm

贯入式、
表面处治
±10mm, 且≤±10%

通常项目
1
面层平整度
沥青混凝土、 沥青碎石
≤5mm

贯入式、
表面处治
≤10mm

2
路面宽度偏差
±30mm

3
路面中线高程偏差
±20mm

4
路面横向坡度偏差
坡长±0.5%

5
井框与路面高差
≤5mm

施工操作依据

质量检验统计

施工单位检验
评 定 结 果

项目专业 项目专业
质量检验员: 技术责任人: 年 月 日
监理(建设)单位验收结论

专业监理工程师:
(建设单位项目专业技术责任人) 年 月 日

预制块人行道路面工程检验批质量验收统计
表3.13.9 编 号:
单位工程名称

分部（子分部）工程名称

分项工程名称

施工单位

验收部位

项目经理

施工实施标准名称及编号

专业工长
(施工员)

分包单位

分包项目经理

施工班组长

施工质量验收规范要求
施工单位自检统计
监理(建设)单位验收统计
主
控
项
目
1
铺砌必需平整稳定、 灌缝应饱满, 不得有翘动现象

2
人行道面层与其她构筑物应接顺, 不得有积水现象

一

般

项

目
1
路面平整度
≤5mm

2
相邻块高差
≤3mm

3
横坡偏差
坡长
±0.3%

4
纵缝顺直度
≤10mm

5
横缝顺直度
≤10mm

6
井框与路面高差
≤5mm

7
板边垂直度
±5mm

8
标高偏差
±10mm

施工操作依据

质量检验统计

施工单位检验
评 定 结 果

项目专业 项目专业
质量检验员: 技术责任人: 年 月 日
监理(建设)单位验收结论

专业监理工程师:
(建设单位项目专业技术责任人) 年 月 日

路缘石检验批质量验收统计
表3.13.10 编 号:
单位工程名称

分部（子分部）工程名称

分项工程名称

施工单位

验收部位

项目经理

施工实施标准名称及编号

专业工长
(施工员)

分包单位

分包项目经理

施工班组长

施工质量验收规范要求
施工单位自检统计
监理(建设)单位验收统计
主
控
项
目
1
路缘石强度符合设计要求和相关现行规范要求

2
路缘石必需稳固, 并应线直、 弯顺、 无折角, 顶面应平整无错牙, 勾缝应严密, 不得有阻水现象; 路缘石背后回填必需密实

一

般

项

目
1
直顺度
≤10mm

2
相邻块高差
≤3mm

3
缝宽偏差
±3mm

4
顶面标高偏差
±10mm

施工操作依据

质量检验统计

施工单位检验
评 定 结 果

项目专业 项目专业
质量检验员: 技术责任人: 年 月 日
监理(建设)单位验收结论

专业监理工程师:
(建设单位项目专业技术责任人) 年 月 日
