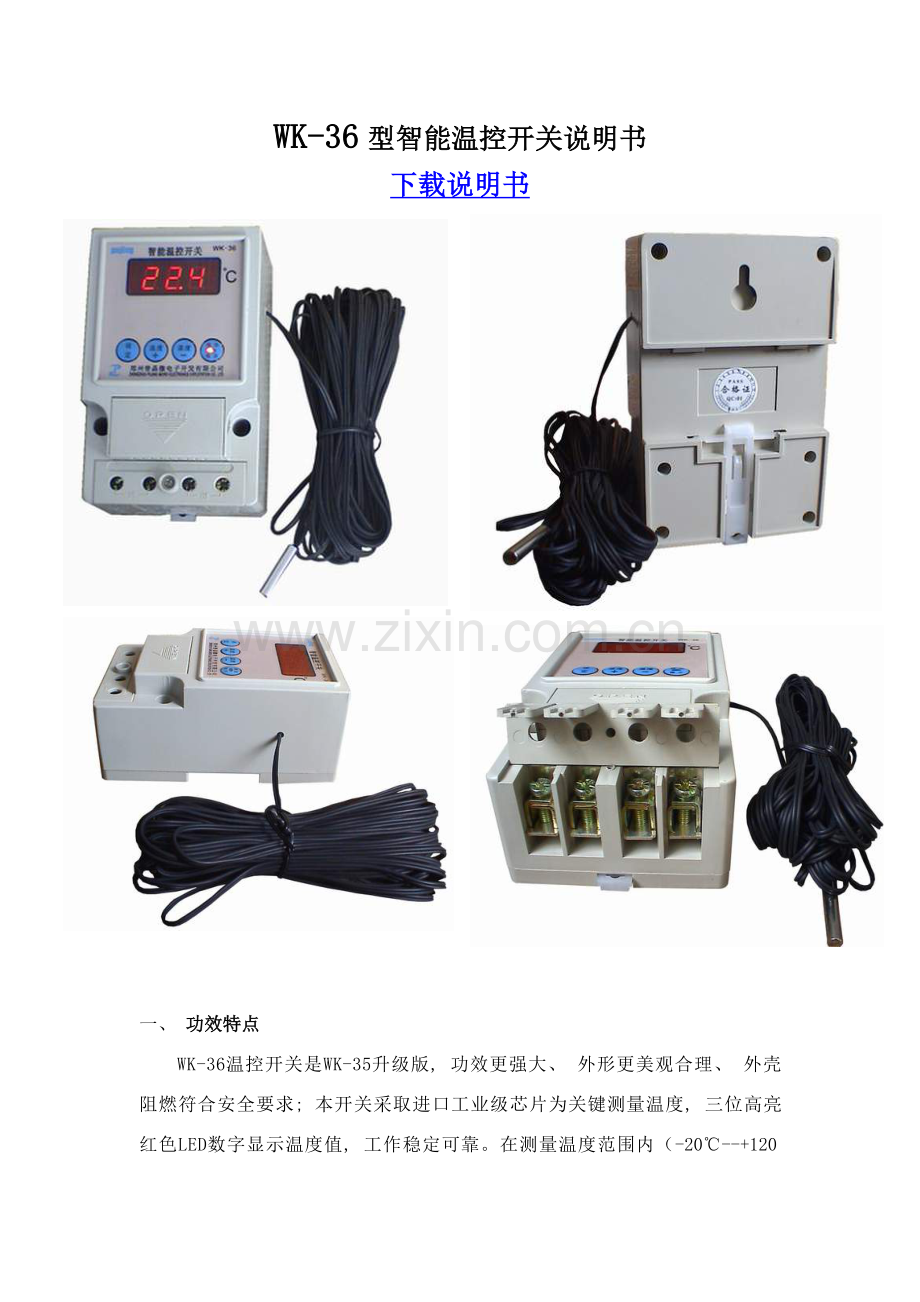

WK-36型智能温控开关说明书
下载说明书

一、 功效特点
WK-36温控开关是WK-35升级版, 功效更强大、 外形更美观合理、 外壳阻燃符合安全要求; 本开关采取进口工业级芯片为关键测量温度, 三位高亮红色LED数字显示温度值, 工作稳定可靠。在测量温度范围内（-20℃--+120℃）能依据用户设定温度范围对负载进行开关控制。用户设定温度参数存放到芯片中, 不受停电影响, 掉电不会丢失数据。共有4种不一样温度控制模式, 既适适用于加热型控制, 也适适用于降温型控制, 能满足绝大多数应用场所需求。正向加热适适用于电暖器、 电烤炉、 电孵化、 电热水器, 过温保护等, 反向降温适适用于空调制冷, 排气抽风等。提醒用户注意: 在您首次使用温控开关投入工作之前, 必需先设置好适合于您那种温控模式, 不然不能正常工作, 具体操作见[温控模式设置]章节!
二、 相关参数
1. 额定电压: 220V/50Hz ; 2. 最大负载功率: 3000W; 3.测量显示温度范围: -20—120℃
4.控制温度范围: -20—120℃ 5. 温度误差≤±0.50℃--±0.80℃
6.显示分辨率:0.1℃（小于-9.9 ℃和大于99.9 ℃不显小数位）; 7.外壳材料: 高阻燃工程塑料
8. 安装方法: 端子接线（导轨、 吸壁、 挂装3种固定方法） 9. 外形尺寸: 120＊75＊55mm
10. 单个重量: 400克 ; 11. 温度传感器类型及连线长度: 热敏类耐高温防水型 标配8米

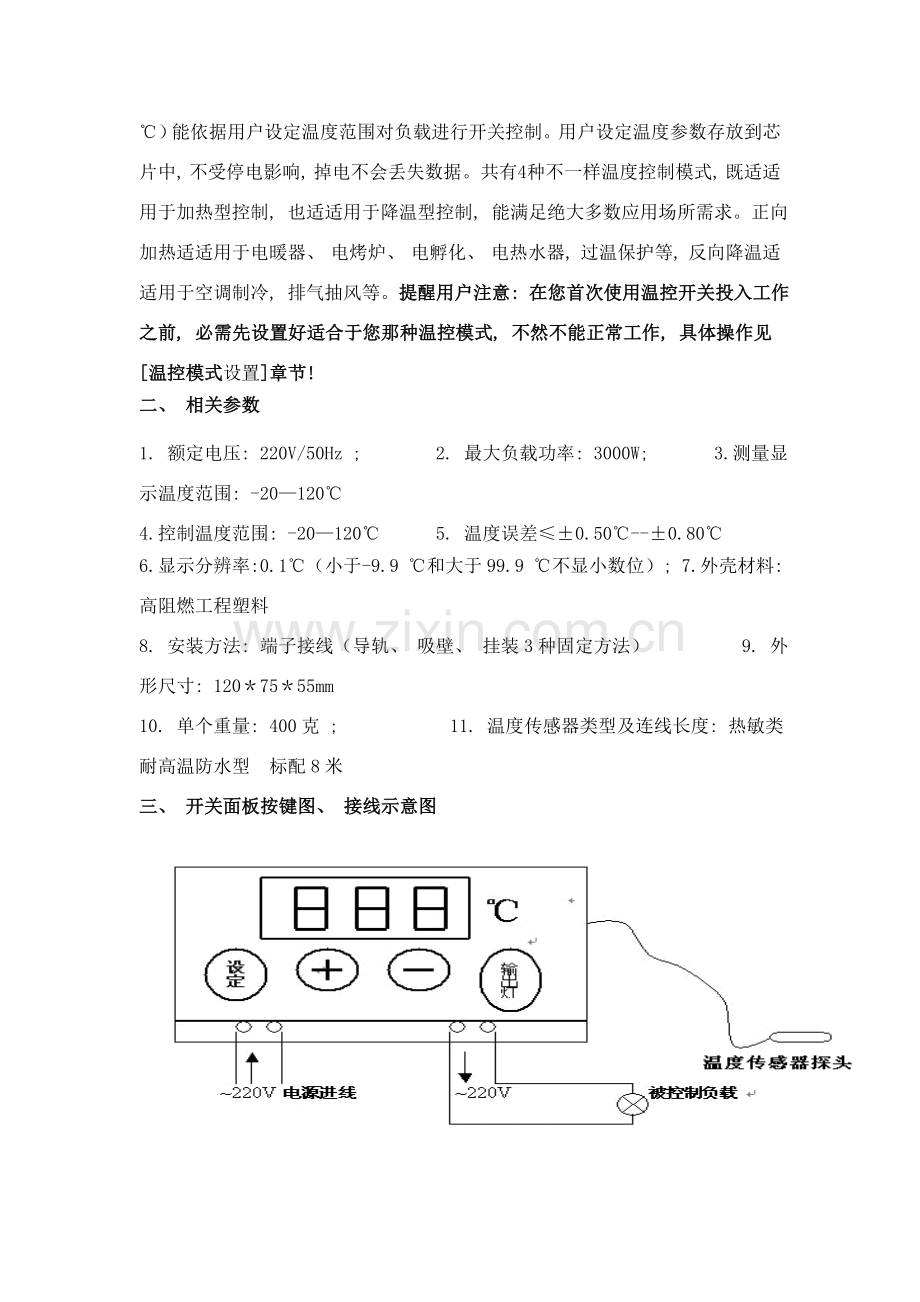

三、 开关面板按键图、 接线示意图

四、 温控模式设置: 在温度显示状态下, 同时按下[加数]和[减数]键不放手5秒钟以上, 即进入工作模式转换状态, 显示"P_"闪烁, 按[加数]键或[减数]键在P1-P2-P3-P4之间调整, 依据下表调整到适合您工作模式, 然后按[设置]键返回温度测量状态即可。（出厂默认设置为P3模式状态）
工作模式
控制关系*
附加说明
P1
单限控制加热型
当测量值<设定值时开关接通, 当测量值>设定值时开关断开
适适用于简单小功率加热控制, 只需设定一个温度超限值。
比如: 小型电暖器, 热水器等
P2
单限控制降温型
当测量值>设定值时开关接通, 当测量值<设定值时开关断开

适适用于简单小功率降温控制, 只需设定一个温度超限值。
比如: 小型降温, 风机等
P3
双限控制加热型
当测量值<下限设定值时开关接通, 当下限设定值<测量值<上限设定值时开关状态保持不变, 当测量值>上限设定值时开关断开
适适用于较复杂大功率加热控制, 需要设定上下限温度, 避免控制设备频繁启停, 延长寿命。
比如: 工业加热设备电烤炉, 电孵化
P4
双限控制降温型
当测量值>上限设定值时开关接通, 当下限设定值<测量值<上限设定值时开关状态保持不变, 当测量值<下限设定值时开关断开
适适用于较复杂大功率降温控制, 需要设定上下限温度, 避免控制设备频繁启停, 延长寿命。
比如: 工业降温设备养殖, 冷库
*注: 控制关系测量值大小是指测量温度值整数位, 不包含小数位（设定值也只有整数位）。
五、 操作设置
1 设置上下限温度: 在温度显示状态下, 按[设定]键一次, 显H—后进入上限温度设置, 上限温度显示闪烁, 按[加数]或[减数]调整上限温度值, 再按[设定]键一次, 显L—后进入下限温度设置, 下限温度显示闪烁, 一样按[加数]或[减数]调整下限温度值, 设置完成后, 再次按[设定]键返回温度测量状态。说明: 假如选择温控工作模式P3, P4情况下, 在设定上下限温度数据时能够不管其前后次序以及数值大小, 系统会自动把数值大作为上限值, 数值小作为下限值。假如选择温控工作模式P1,P2情况下, 显示———, 只需设定一个温度值即可。
2 自动退出设定状态: 假如在设定数据过程中, 没有正常操作退出设定状态, 在中途假如30秒没有按动任何按键, 系统会自动退出设定状态而返回温度测量状态。同时, 此次设定操作数据自动保留。
六、 输出延时: 输出端口加入了约2秒判定比较延时, 假如在2秒之内每一次测量结果都符合输出端口动作要求, 输出端口才会真正实施动作, 不然不会实施。目是为了避免雷电小感应, 大设备开启与停止等等波动干扰引发输出端口误动作。
故障安全保障方法: 假如传感器发生开路故障,显示就会立刻出现"HHH",假如传感器及其引线发生了短路,显示就会立刻出现"LLL".为了预防传感器出现开路或者短路以后可能会引发不良后果, 这时候, 控制输出端口都会优先关闭。
七、 其它
1．温控开关使用、 现场不应有腐蚀性气体; 传感器不能在有腐蚀和超出125℃环境下工作, 以免引线受损, 不要任意加长传感器引线（标准配置8米, 最长不要超出10米）, 不然会加大测温误差。
2．如确有需要, 传感器在有轻微腐蚀气体或液体中使用, 应备用多只传感器作定时更换。同时应定时检验传感器情况。本产品温度传感器使用R(25℃)=10K,B(25/85)=3435K热敏电阻温度传感器, 用户自行更换温度传感器时必需确保参数要相同。
3.一些场所要求控制380伏三相交流电源, 这时可将温控开关和一只交流接触器配合起来安装于低压控制柜中使用。（注意控制柜中必需有零线, 且需专业电工人员来安装接线, 接线方法详见本说明书接线图）。
4．温控开关在使用过程中损坏, 如系制造质量不良所致, 售后2年保修; 如系使用方因拆封、 接线错误或使用不妥所致, 本企业负责产品维修, 但需向用户酌收一定维修成本费。
5.产品包装: 彩色纸盒包装, 温控开关(附带传感器)1台, 使用说明书1份。

郑州普晶微电子开发有限企业
