数码管封胶前测作业指导书.doc

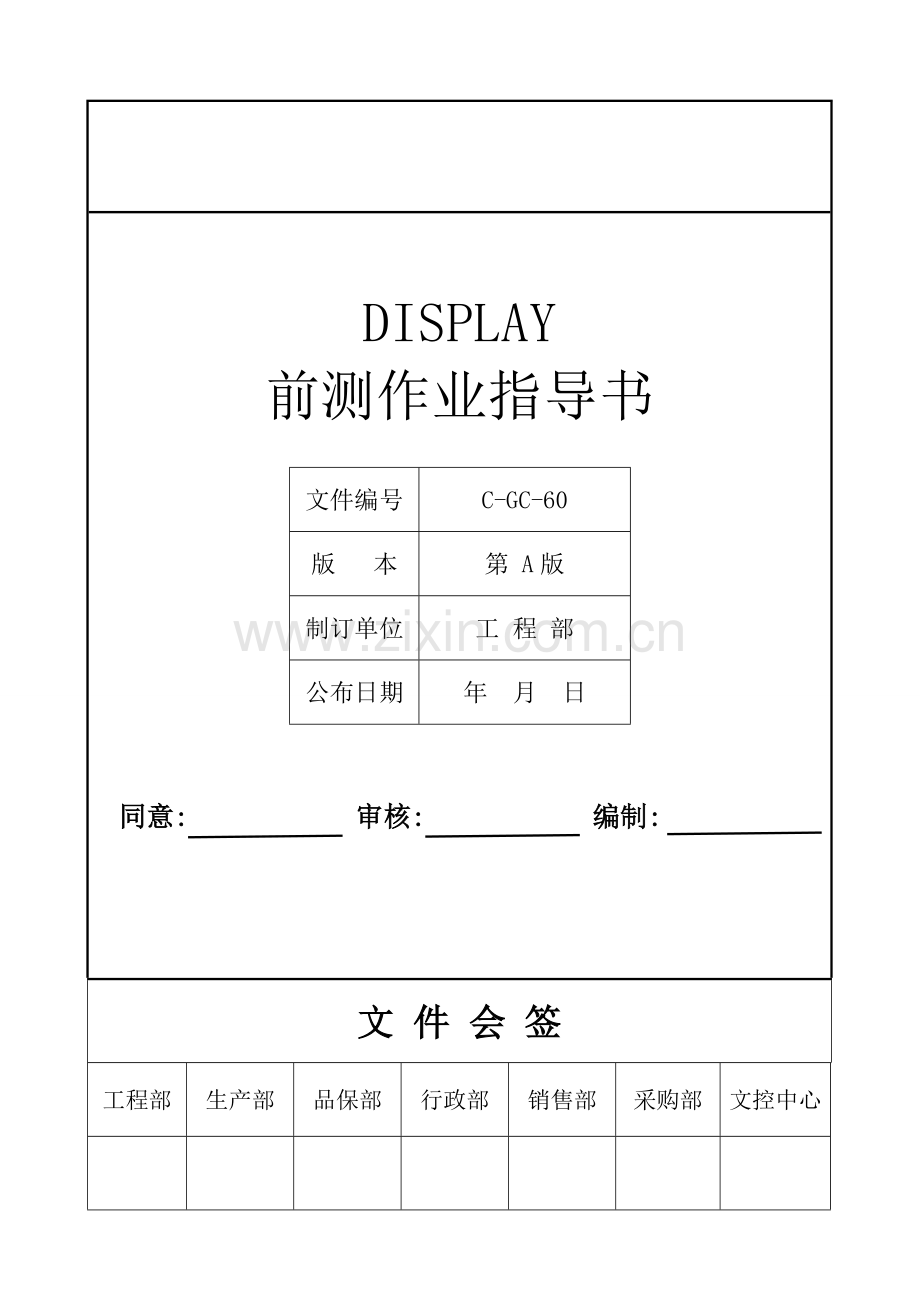

DISPLAY
前测作业指导书
文件编号
C-GC-60
版 本
第 A版
制订单位
工 程 部
公布日期
年 月 日

同意: 审核: 编制:

文 件 会 签
工程部
生产部
品保部
行政部
销售部
采购部
文控中心

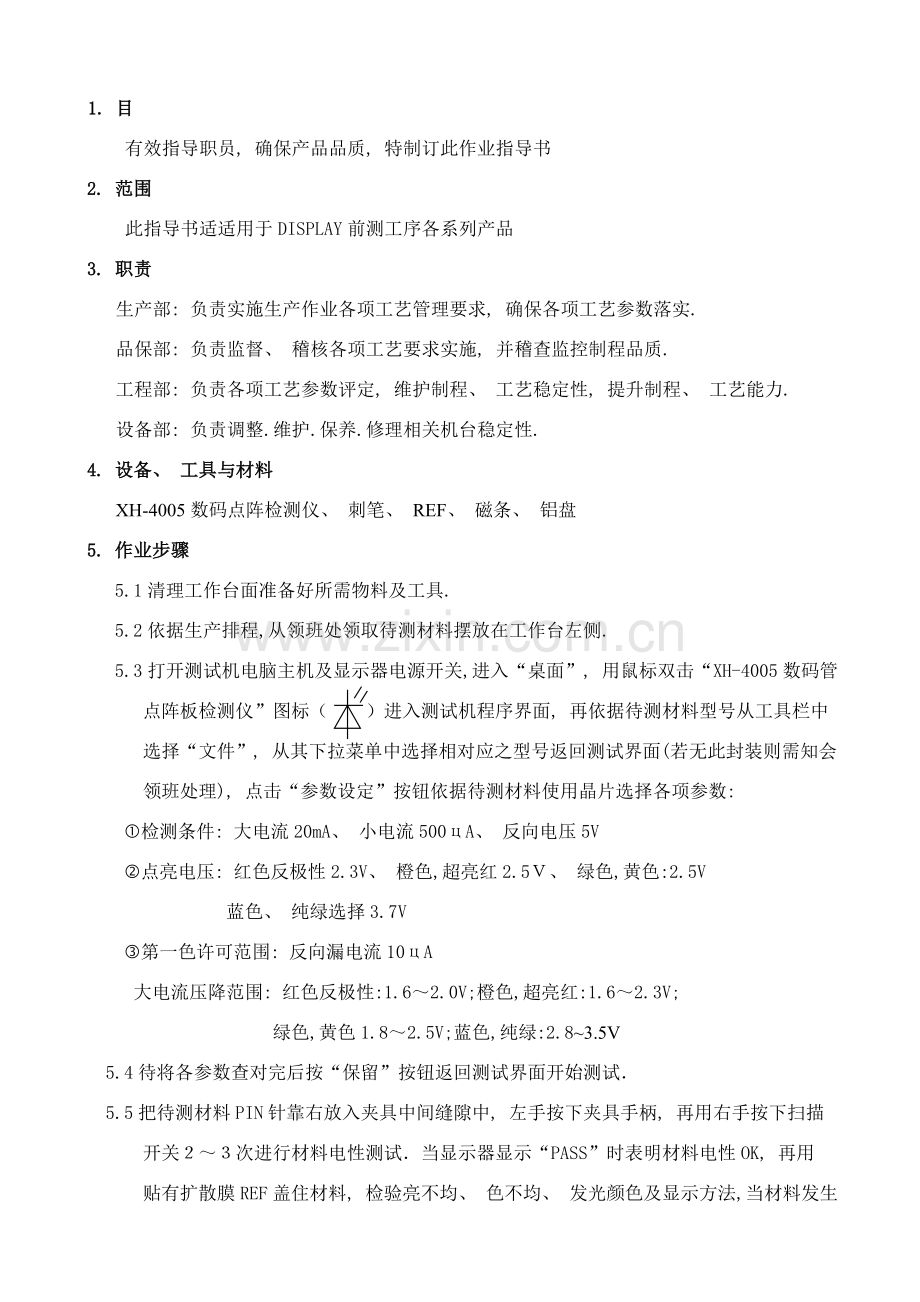

1. 目
有效指导职员, 确保产品品质, 特制订此作业指导书
2. 范围
此指导书适适用于DISPLAY前测工序各系列产品
3. 职责
生产部: 负责实施生产作业各项工艺管理要求, 确保各项工艺参数落实.
品保部: 负责监督、 稽核各项工艺要求实施, 并稽查监控制程品质.
工程部: 负责各项工艺参数评定, 维护制程、 工艺稳定性, 提升制程、 工艺能力.
设备部: 负责调整.维护.保养.修理相关机台稳定性.
4. 设备、 工具与材料
XH-4005数码点阵检测仪、 刺笔、 REF、 磁条、 铝盘
5. 作业步骤
5.1清理工作台面准备好所需物料及工具.
5.2依据生产排程,从领班处领取待测材料摆放在工作台左侧.
5.3打开测试机电脑主机及显示器电源开关,进入“桌面”, 用鼠标双击“XH-4005数码管
　　　点阵板检测仪”图标（　　）进入测试机程序界面, 再依据待测材料型号从工具栏中
　　　选择“文件”, 从其下拉菜单中选择相对应之型号返回测试界面(若无此封装则需知会
　　　领班处理), 点击“参数设定”按钮依据待测材料使用晶片选择各项参数:
　　检测条件: 大电流20mA、 小电流500цA、 反向电压5V
‚点亮电压: 红色反极性2.3V、 橙色,超亮红2.5Ｖ、 绿色,黄色:2.5V
蓝色、 纯绿选择3.7V
ƒ第一色许可范围: 反向漏电流10цA
　 大电流压降范围: 红色反极性:1.6～2.0V;橙色,超亮红:1.6～2.3V;
绿色,黄色1.8～2.5V;蓝色,纯绿:2.8~3.5V
5.4待将各参数查对完后按“保留”按钮返回测试界面开始测试．
　5.5把待测材料PIN针靠右放入夹具中间缝隙中, 左手按下夹具手柄, 再用右手按下扫描
　　　开关２～３次进行材料电性测试．当显示器显示“PASS”时表明材料电性OK, 再用
　　　贴有扩散膜REF盖住材料, 检验亮不均、 色不均、 发光颜色及显示方法,当材料发生
漏电、 缺亮等电性不良时, 显示器显示“ERROR”时表明材料电性不良, 漏电不良点
显示紫色、 缺亮及VF不在范围时不良点显示红色．　
5.6待测试完成将良品及不良品放入不一样铝盘中区分, 填写好步骤单经QC检验OK后放入
　　　后待吹尘区域整齐摆放．
　5.7作业结束后关闭电脑, 再关闭显示器电源．整理好台面及工具．
6.品质要求
6.1注意机台参数及脚位不得随意更改
6.2测试注意亮不均、 色不均、 短路、 缺亮、 发光不稳定、 显示错误、 极性错误不良．
6.3不良品需区分修晶及修线, 便于返修作业．
6.4套REF测试时注意塌线倒线不良, 测试前两片时作业员须自检．
7.相关表单
7.1自主检验表
7.2 BOM表
7.3生产指令单
7.4测试每日机点检表

同意: 审核: 编制:
