泵与风机安装措施.doc

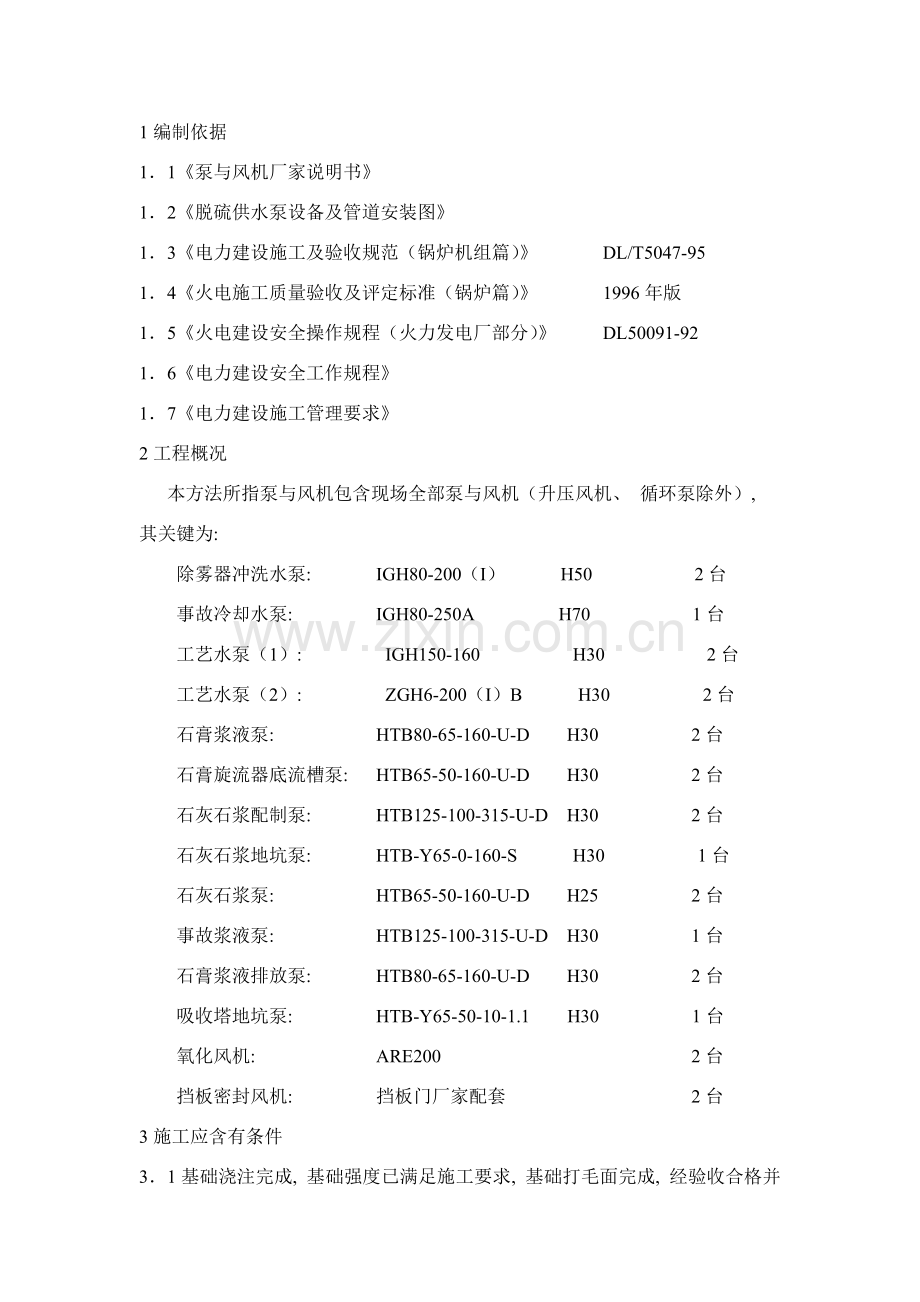

1编制依据
1．1《泵与风机厂家说明书》
1．2《脱硫供水泵设备及管道安装图》
1．3《电力建设施工及验收规范（锅炉机组篇）》 DL/T5047-95
1．4《火电施工质量验收及评定标准（锅炉篇）》 1996年版
1．5《火电建设安全操作规程（火力发电厂部分）》 DL50091-92
1． 6《电力建设安全工作规程》
1． 7《电力建设施工管理要求》
2工程概况
本方法所指泵与风机包含现场全部泵与风机（升压风机、 循环泵除外）,
其关键为:
除雾器冲洗水泵: IGH80-200（I） H50 2台
事故冷却水泵: IGH80-250A H70 1台
工艺水泵（1）: IGH150-160 H30 2台
工艺水泵（2）: ZGH6-200（I）B H30 2台
石膏浆液泵: HTB80-65-160-U-D H30 2台
石膏旋流器底流槽泵: HTB65-50-160-U-D H30 2台
石灰石浆配制泵: HTB125-100-315-U-D H30 2台
石灰石浆地坑泵: HTB-Y65-0-160-S H30 1台
石灰石浆泵: HTB65-50-160-U-D H25 2台
事故浆液泵: HTB125-100-315-U-D H30 1台
石膏浆液排放泵: HTB80-65-160-U-D H30 2台
吸收塔地坑泵: HTB-Y65-50-10-1.1 H30 1台
氧化风机: ARE200 2台
挡板密封风机: 挡板门厂家配套 2台
3施工应含有条件

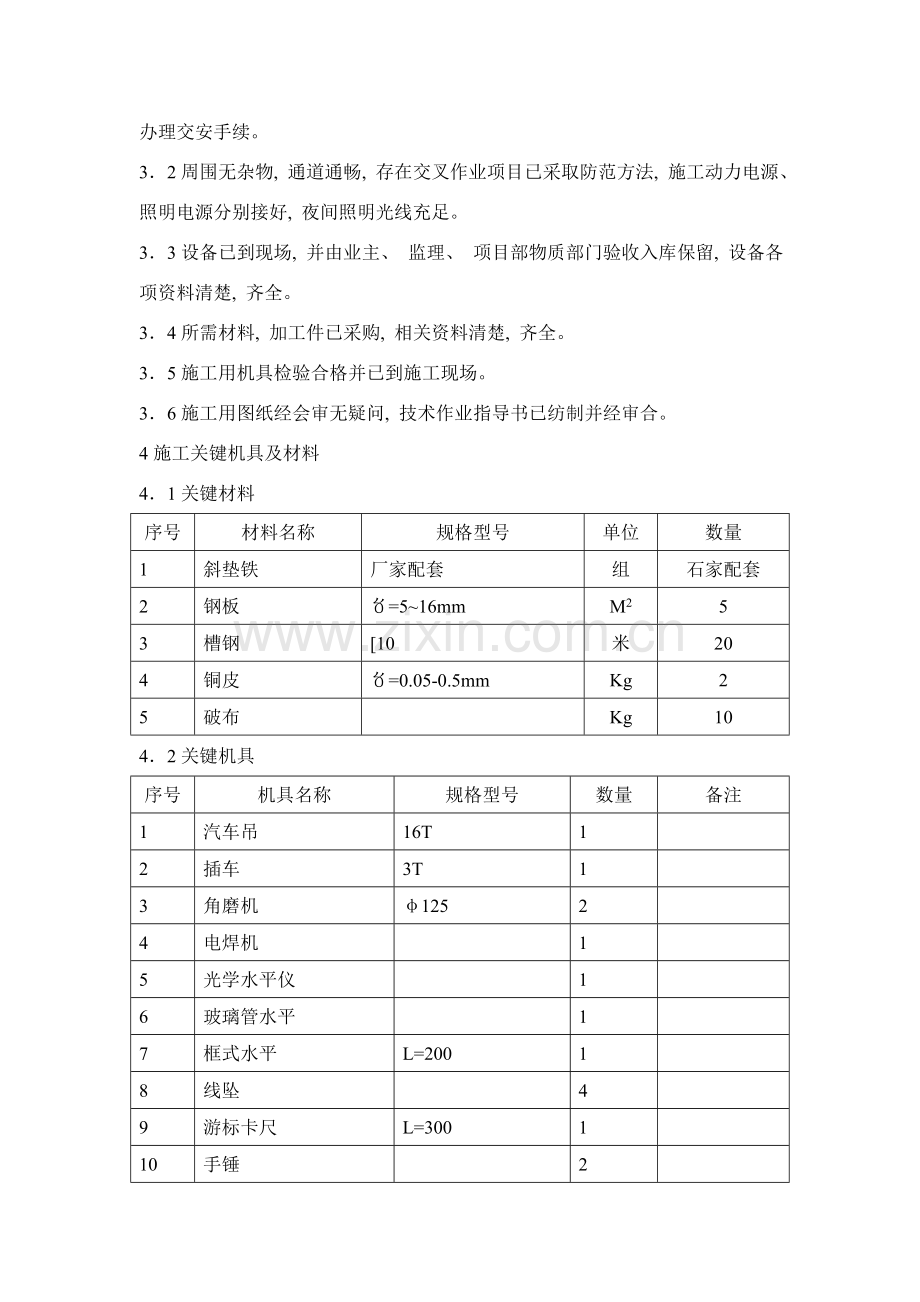

3．1基础浇注完成, 基础强度已满足施工要求, 基础打毛面完成, 经验收合格并办理交安手续。
3．2周围无杂物, 通道通畅, 存在交叉作业项目已采取防范方法, 施工动力电源、 照明电源分别接好, 夜间照明光线充足。
3．3设备已到现场, 并由业主、 监理、 项目部物质部门验收入库保留, 设备各项资料清楚, 齐全。
3．4所需材料, 加工件已采购, 相关资料清楚, 齐全。
3．5施工用机具检验合格并已到施工现场。
3．6施工用图纸经会审无疑问, 技术作业指导书已纺制并经审合。
4施工关键机具及材料
4．1关键材料
序号
材料名称
规格型号
单位
数量
1
斜垫铁
厂家配套
组
石家配套
2
钢板
〥=5~16mm
M2
5
3
槽钢
[10
米
20
4
铜皮
〥=0.05-0.5mm
Kg
2
5
破布

Kg
10
4．2关键机具
序号
机具名称
规格型号
数量
备注
1
汽车吊
16T
1

2
插车
3T
1

3
角磨机
φ125
2

4
电焊机

1

5
光学水平仪

1

6
玻璃管水平

1

7
框式水平
L=200
1

8
线坠

4

9
游标卡尺
L=300
1

10
手锤

2

11
刀口平尺

1

12
塞尺
L=200
1

13
钢卷尺
30米
1

5施工方法、 步骤
5．1供货设备检验
依据厂家供安装图纸及脱硫管道安装图, 根据设备清单对泵进行检验, 包含铭牌、 规格型号、 外型尺寸、 材料材质、 数量、 合格后领用并做统计。
5．2基础处理
依据图纸校对基础基准点, 对基础标高进行复测, 并依据基准点划出设备纵横中心线, 复测地脚螺栓孔位置, 深度、 尺寸, 填制复测统计。对基础内部及地脚螺栓孔进行清理, 检验基础毛面, 对不符合要求处要求土建进行处理。
5．3垫铁配置
5．3．1依据图纸用垫铁将泵台板垫至对应标高, 其标高偏差为0~-±10mm, 二次浇灌高度应大于50mm。
5．3．2垫铁位置应在地脚螺栓两边和底座承力处, 垫铁部署前应对基础进行磨平处理, 垫铁部署时每组垫铁不得超出三块, 斜垫铁不得超出一组。
5．3．3垫铁部署后各承力面应密实无缝隙, 用0.5Kg小锤轻敲应坚实无松动。
5．3．4用玻璃管水平检验台板水平度, 达成要求后对垫铁进行点焊牢靠。
5．4地脚螺栓安装
5．4．1地脚螺栓安装前应清理螺栓上油脂、 污垢。
5．4．2地脚螺栓铅垂度误差应小于1/100。
5．4．3地脚螺栓与其孔壁四面应有间隙。
5．4．4地脚螺栓末端应不碰孔底。
5．4．5地脚螺栓横棍应按图纸进配置。
5．4．6地脚螺栓上应配置螺母和垫圈, 螺母与垫圈、 垫圈与底座应接触良好, 螺栓拧紧后螺母上应露出2~3扣。
5．4．7设备标高、 水平、 中心线调整好后应对地脚螺栓合适固定, 预防浇灌时碰歪。
5．5基础二次浇灌
5．5．1基础二次浇灌交付前应对底座、 垫铁、 地脚螺栓进行复测、 检验。
5．5．2基础二次浇灌交付前对基础进行清理, 清除基础上油圬, 杂物。
5．5．3办理二次浇灌交接单, 要求土建进行浇灌。
5．5．4基础二次浇灌拆模后, 对底座中心线, 标高进行复校, 确保无误后拧紧地脚螺栓。
5．5．5基础二次浇灌后, 在基础强度达成70%后方可进行下一步安装。
5．6泵本体安装
5．6．1全部泵与风机现场不做解体检验, 进行整体安装。
5．6．2用刀口平尺、 塞尺、 百分表对联轴器进行复测, 并与厂家图纸进行校对, 做好复测统计。对不附合图纸要求进行现场安装, 调整联轴器中心线时经过对泵或风机与电动机底部增减铜垫片进行调整。调整完成后做好统计。
5．6．3制作安装防护罩。
5．6．4安装完成后按图对泵进行加油。
6成品保护要求
6．1施工现场起吊设备, 不得磕碰基础、 墙体等。
6．2基础混凝土许可破坏, 需处理时应由土建进行处理。
6．3设备外壳不许可随意焊接吊耳, 尽可能利用原吊耳运输吊装。
7应注意质量问题
7． 1地脚螺栓安装必需符合要求, 并做好临时固定。
7． 2安装确保位置合理, 接触面符合要求, 并做好点焊。
8安全及文明施工要求
8．1 施工人员应含有专业安装技能, 含有上岗资格。
8．2施工前应由技术人员进行安全交底并进行双签字, 方可进行施工。
8．3进入施工现场应正确配带安全帽和胸卡, 遵守安全施工通常性要求。
8．4使用倒链前应检验完好, 严禁多人超负荷使用, 生根点应牢靠可靠。
8．5施工区域恐洞应设有围栏或盖板, 并设显著标志。
8．6施工场地四面土建脚手架未经许可不可拆卸。
8．7作业中使用多种电动工具、 电气绝缘设施必需完好无损, 接线线轴必需有漏电保护器, 施工人员穿绝缘鞋, 带绝缘手套。
8．8施工基础较高, 应搭设临时平台, 并设有上下梯子。
8．9照明电压符合安全要求, 安全电压小于36伏。

8．10使用角向砂轮机时, 应事先检验砂轮片完好无损方可使用, 并戴好保护眼镜。
8．11设备吊装就位过程中, 绳扣绑扎牢靠, 由起重人员指挥, 严禁无证指挥, 无关人员远离吊装区域。
8．12设备、 材料在施工区域码放整齐, 不影响施工机械、 车辆通行。
8．13施工完成清理现场, 做到工完料净场地清。
8．14施工中要做三不伤害: 不伤害自己, 不伤害她人, 不被她人伤害。
8．15高空作业要系好安全带, 预防高空坠落。
8．16使用明火必需办理操作票后方可施工。
8．17应产生质量统计和验收等级。
9应产生质量统计
9．1基础复查统计
9．2设备安装、 找正统计
9．3基础二次浇灌交接统计
