木门窗安装工程检验批质量验收记录表.doc

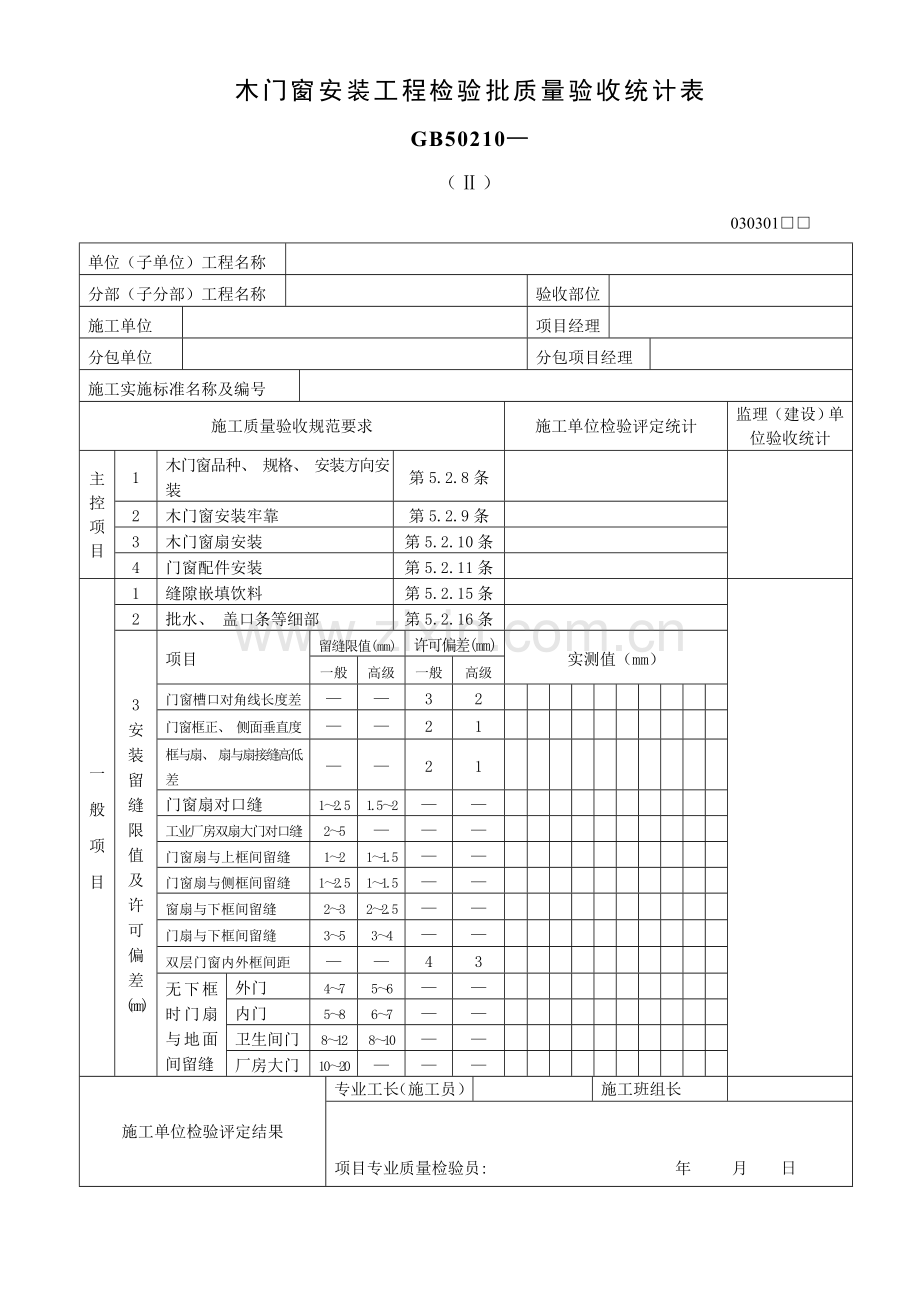

木门窗安装工程检验批质量验收统计表
GB50210—
（Ⅱ）
030301□□
单位（子单位）工程名称

分部（子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工实施标准名称及编号

施工质量验收规范要求
施工单位检验评定统计
监理（建设）单位验收统计
主控项目
1
木门窗品种、 规格、 安装方向安装
第5.2.8条

2
木门窗安装牢靠
第5.2.9条

3
木门窗扇安装
第5.2.10条

4
门窗配件安装
第5.2.11条

一
般项目
1
缝隙嵌填饮料
第5.2.15条

2
批水、 盖口条等细部
第5.2.16条

3
安装留缝限值及许可偏差(mm)
项目
留缝限值(mm)
许可偏差(mm)
实测值（mm）
一般
高级
一般
高级
门窗槽口对角线长度差
—
—
3
2

门窗框正、 侧面垂直度
—
—
2
1

框与扇、 扇与扇接缝高低差
—
—
2
1

门窗扇对口缝
1～2.5
1.5～2
—
—

工业厂房双扇大门对口缝
2～5
—
—
—

门窗扇与上框间留缝
1～2
1～1.5
—
—

门窗扇与侧框间留缝
1～2.5
1～1.5
—
—

窗扇与下框间留缝
2～3
2～2.5
—
—

门扇与下框间留缝
3～5
3～4
—
—

双层门窗内外框间距
—
—
4
3

无下框时门扇与地面间留缝
外门
4～7
5～6
—
—

内门
5～8
6～7
—
—

卫生间门
8～12
8～10
—
—

厂房大门
10～20
—
—
—

施工单位检验评定结果
专业工长（施工员）

施工班组长

项目专业质量检验员: 年 月 日
监理（建设）单位验收结论

专业监理工程师:
（建设单位项目专业技术责任人） 年 月 日
说 明
（Ⅱ）
030301
主控项目
1、 木门窗品种、 类型、 规格、 开启方向、 安装位置及连接方法应符合设计要求。
观察和尺量检验。
2、 木门窗框安装必需牢靠。预埋木砖防腐处理、 木门窗框固定点数量、 位置及固定方法应符合设计要求。
观察和手扳检验。
3、 木门窗扇必需安装牢靠, 并应开关灵活, 关闭严密, 无倒翘。
观察、 开启、 关闭和手扳检验。
4、 木门窗配件型号、 规格、 数量应符合设计要求, 安装应牢靠, 位置应正确, 功效应满足使用要求。
观察、 开启、 关闭和手扳检验。
通常项目
1、 木门窗与墙体间缝隙填嵌材料应符合设计要求, 填嵌应饱满。严寒地域外门窗（或门窗框）与砌体间空隙应填充保温材料。
轻敲门窗框检验; 检验隐蔽工程验收统计和施工统计。
2、 木门窗批水、 盖口条、 压缝条、 密封条安装应顺直, 与门窗结合应牢靠、 严
密。
观察和手扳检验。
3、 安装留缝隙值及许可偏差符合下表要求。
项次
项目
留缝限值(mm)
许可偏差值(mm)
检验方法
一般
高级
一般
高级
1
门窗槽口对角线长度差
—
—
3
2
用钢尺检验
2
门窗框正、 侧面垂直度
—
—
2
1
用1m垂直检测尺检验
3
框与扇、 扇与扇接缝高低差
—
—
2
1
用钢直尺和塞尺检验
4
门窗扇对口缝
1～2.5
1.5～2
—
—
用塞尺检验
5
工业厂房双扇大门对口缝
2～5
—
—
—
6
门窗扇与上框间留缝
1～2
1～1.5
—
—
7
门窗扇与侧框间留缝
1～2.5
1～1.5
—
—
8
窗扇与下框间留缝
2～3
2～2.5
—
—
9
门扇与下框间留缝
3～5
3～4
—
—
10
双层门窗内外框间距
—
—
4
3
用钢尺检验
11
无下框时门扇与地面间留缝
外门
4～7
5～6
—
—
用塞尺检验
内门
5～8
6～7
—
—
卫生间门
8～12
8～10
—
—
厂房大门
10～20
—
—
—
