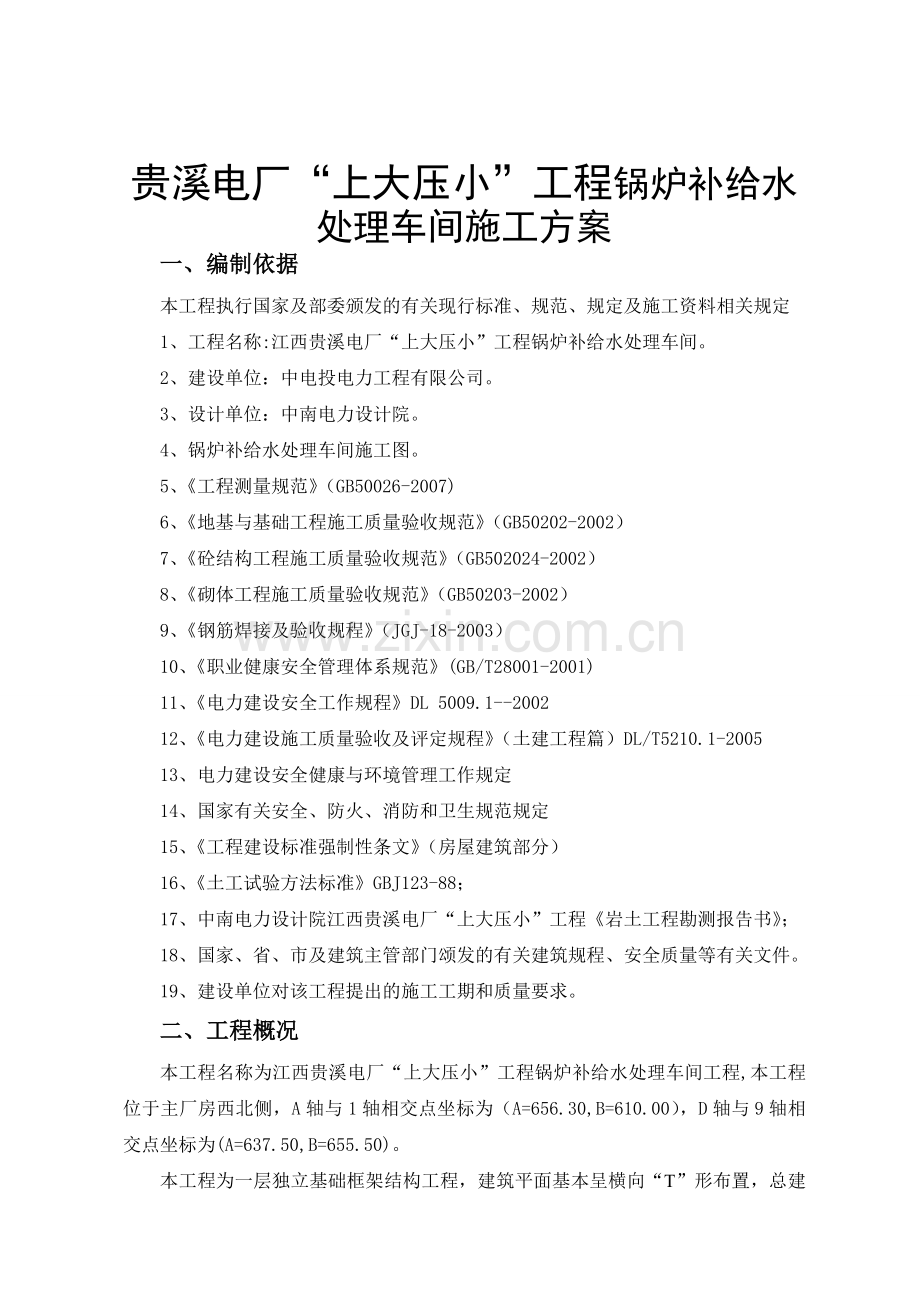

贵溪电厂“上大压小”工程锅炉补给水处理车间施工方案
一、编制依据
本工程执行国家及部委颁发的有关现行标准、规范、规定及施工资料相关规定
1、工程名称:江西贵溪电厂“上大压小”工程锅炉补给水处理车间。
2、建设单位：中电投电力工程有限公司。
3、设计单位：中南电力设计院。
4、锅炉补给水处理车间施工图。
5、《工程测量规范》（GB50026-2007)
6、《地基与基础工程施工质量验收规范》（GB50202-2002）
7、《砼结构工程施工质量验收规范》（GB502024-2002）
8、《砌体工程施工质量验收规范》（GB50203-2002）
9、《钢筋焊接及验收规程》（JGJ-18-2003）
10、《职业健康安全管理体系规范》(GB/T28001-2001)
11、《电力建设安全工作规程》DL 5009.1--2002
12、《电力建设施工质量验收及评定规程》（土建工程篇）DL/T5210.1-2005
13、电力建设安全健康与环境管理工作规定
14、国家有关安全、防火、消防和卫生规范规定
15、《工程建设标准强制性条文》（房屋建筑部分）
16、《土工试验方法标准》GBJ123-88；
17、中南电力设计院江西贵溪电厂“上大压小”工程《岩土工程勘测报告书》；
18、国家、省、市及建筑主管部门颂发的有关建筑规程、安全质量等有关文件。
19、建设单位对该工程提出的施工工期和质量要求。
二、工程概况
本工程名称为江西贵溪电厂“上大压小”工程锅炉补给水处理车间工程,本工程位于主厂房西北侧，A轴与1轴相交点坐标为（A=656.30,B=610.00），D轴与9轴相交点坐标为(A=637.50,B=655.50)。
本工程为一层独立基础框架结构工程，建筑平面基本呈横向“T”形布置，总建筑面积为1800m2；建筑物南北方向的宽度为45.5m，东西方向的最大长度为22.0m；层高为8m，最大高度为12.7m。建筑物相对标高±0.000相对应于绝对标高42.3m。

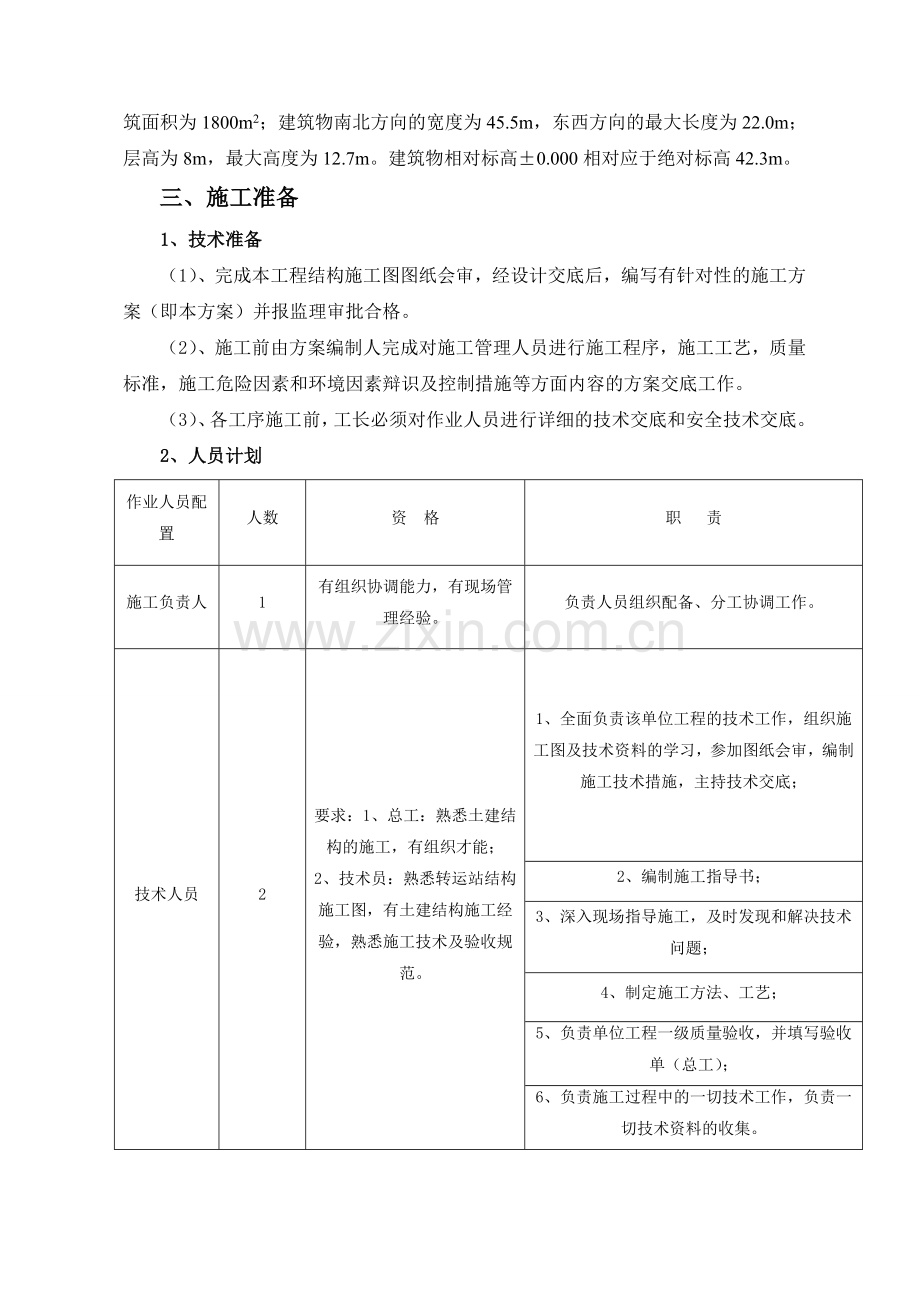

三、施工准备
1、技术准备
（1）、完成本工程结构施工图图纸会审，经设计交底后，编写有针对性的施工方案（即本方案）并报监理审批合格。
（2）、施工前由方案编制人完成对施工管理人员进行施工程序，施工工艺，质量标准，施工危险因素和环境因素辩识及控制措施等方面内容的方案交底工作。
（3）、各工序施工前，工长必须对作业人员进行详细的技术交底和安全技术交底。
2、人员计划
作业人员配置
人数
资 格
职 责
施工负责人
1
有组织协调能力，有现场管理经验。
负责人员组织配备、分工协调工作。
技术人员
2
要求：1、总工：熟悉土建结构的施工，有组织才能；
2、技术员：熟悉转运站结构施工图，有土建结构施工经验，熟悉施工技术及验收规范。
1、全面负责该单位工程的技术工作，组织施工图及技术资料的学习，参加图纸会审，编制施工技术措施，主持技术交底；
2、编制施工指导书；
3、深入现场指导施工，及时发现和解决技术问题；
4、制定施工方法、工艺；
5、负责单位工程一级质量验收，并填写验收单（总工）；
6、负责施工过程中的一切技术工作，负责一切技术资料的收集。
7、技术员的权限：对施工过程中未按施工图纸、未按作业指导书和技术交底进行施工的有权责令其整改；施工质量未达到规范要求的有权责令其返工；对存在重大质量和安全隐患的有权责令停工并及时向上级领导汇报。
测量人员
2
熟悉导线测量定位测量的方法，能熟练操作各种测量仪器。
负责施工放线和测量资料及成果的整理工作。
安全员
1
有五年以上现场工作经验，熟悉《电力建设安全工作规程》,责任心强,忠于职守，有安全员上岗证，持证上岗
1、在上级安全部门的领导下，全面负责安全管理工作；
2、执行公司安全管理标准，遵循安全管理规程，作好施工现场的管理工作，对安全第一责任者负责；
3、负责施工现场的安全检查，制止违章作业。
4、做好安监违章记录，为安全评比提供直接、真实的依据；
5、安全员权限：有权停止正在进行的违章作业，有权对参加施工的单位进行评分，以鼓励安全施工，并建议有关领导，对表现突出的单位和个人进行奖励，有权对违章个人进行就地处罚，有权对有隐患的施工方案提出异议，与技术人员商讨解决。
质检员
1
有质检工作经验，熟悉《火电施工质量检验及评定标准》第一篇 土建工程篇。熟悉施工图，经过培训，有质检员上岗证，持证上岗。
1、负责施工全过程的质量监督、检查及质保资料的搜集与整理工作；
2、有权对不能保证质量的方案提出异议，请求有关领导批准；
3、有权对可能造成质量事故的违章操作，及时制止并报告有关领导处理；
4、对不合格的工序有权责令其修改，并禁止下道工序的施工，同时报告有关领导；
5、有权对质量较好的单位和个人或出现质量事故的单位和个人建议领导和经济挂钩，实行奖罚。
试验人员
1
经过培训,有所需试验项目的上岗证,持证上岗。
负责施工过程中全部试验项目的试验工作。
电工
1
经过劳动局培训合格，持证上岗
负责现场照明及维护工作
司机
6
负责驾驶挖掘机和自卸汽车并负责车辆的维护与保养工作
力工
25
身体健康，经过安全教育
负责土方的回填
钢筋工
30
熟悉本工种，技术熟练
负责钢筋制作与绑扎工作
木工
25
负责模板修理、木模制作、支模、拆模工作
砼工
12
负责混凝土浇筑及抹面
架子工
10
经过劳动局培训合格，持证上岗
负责架体的搭设与拆除
注：上述人员数量为施工高峰期人员计划。
3、施工机具
序号
名称
规格型号
单位
数量
备 注
1
反铲式挖机

台
1

2
凿岩机

台
1

3
污水泵
80QW-43-13-3
台
3
根据实际情况增加
4
10吨自卸汽车

辆
4
根据实际情况增加
5
全站仪
GTS-332
台
1

6
水准仪
NA2
台
1

7
插入式振捣器
50
台
2
另备用一台
8
钢卷尺
50M/5M
把
3
50M一把,5M两把
9
线坠
0.75KG
个
2

10
平板式振动器

台
1

11
压刨

台
1

12
电锯

台
1

4、材料准备
（1）工程材料准备
序号
名称
规格型号
数量
单位
备注
1
螺纹钢A8
HRB335
6
T

2
螺纹钢B14
HRB335
8.5
T

3
螺纹钢B16
HRB335
16.7
T

4
螺纹钢B18
HRB335
3.2
T

5
螺纹钢B25
HRB335
10.5
T

（2）措施料准备
序号
名称
规格型号
单位
数量
备注
1
模板
1.22X2.44
张
100

2
钢管
A48X3.5
T
20

3
活动扣件

套
500

4
十字扣件

套
800

5
方木
50mmX100mm
M3
30

6
对拉螺杆
A12
kg
270

7
蝴蝶卡

个
600

四、施工程序及施工方法
1、施工程序
（1）、施工程序框图
定位放线
基坑开挖
钢筋砼独立基础
预留设备洞口
室内外回填土
主体结构
屋面保温、防水层
门窗框安装
外墙装饰
室内抹灰
水落管安装
楼 地 面
散水、台阶
门窗扇安装
油漆、涂料、玻璃
清理、收尾
竣工验收
安装柱、梁模板
绑扎框架柱、梁钢筋
模板安装加固
浇 筑 砼
养护、拆模
楼梯、现浇板支模
绑扎钢筋
安装埋管预留洞
浇 筑 砼
养护、拆模
室内木作装饰
砼垫层

注：水、电、暖、通等设备安装工程随土建总体施工工序安排，穿插在各个工序施工中。
（2）、总体施工程序说明
⑴本工程我公司调集主要管理人员和精兵强将进场，形成施工生产能力，同时调运大型机械设备进入施工作业区，为工程的全面开工做好充分准备。
⑵工程开工后的第一步是先行组织定位复线和地基处理、平整的施工。根据现场有关技术资料和周围环境情况，按照本施工方案，组织足够的机械设备和劳动力，展开全面的地基平整处理的施工，为下一步的砼垫层、钢筋砼基础的施工创造条件。
⑶本工程施工组织设计必须报请建设单位和监理部门审核确定批准后方可用于指导施工。施工中应严格按照确定好的施工方案进行，确保工程顺利实施。
⑷地基土方和基础结构的施工，采取综合科学管理、突击施工作业，尽可能在最短的时间内完成地下基础的施工作业，消除天气影响因素，避免产生质量隐患。
⑸为确保本工程按期完工，我总公司拟采用平行流水、立体交叉作业等施工措施，配备一套强有力的现场施工管理班子和综合施工作业队，突击组织施工作业。
⑹为保证项目安全生产、文明施工，达到相关控制目标，根据合同要求和项目特性，由项目经理为主要负责人，设置安全、文明施工生产管理委员会，并设专职人员专门负责现场的各类日常事务。
（3）、施工流水作业段的划分与组织
根据本工程建筑平面布置及其结构设计特点，为便于统一组织施工管理，加快工程进度，确保工程质量，现采取以下施工流水段的划分与组织
1)、结构工程施工及流水段的划分
本工程的基础结构和主体结构的施工，均采取将整个建筑平面划分为三各施工作业段组织施工，即以B区划分为第一施工作业段，以A、C区划分为第二施工作业段，以D、E区划分为第三施工作业段组织施工，各施工作业段均以木工支模板、钢筋绑扎为主导工序牵头，后续工序浇筑砼、拆模板、砌筑墙体等衔接紧随。另外考虑到工期与成本效益等因素，室内抹灰、楼地面等工序尽早组织竖向立体交叉施工作业，计划主体结构施工至三层时，随即开始一层的室内抹灰、楼地面等工序的施工作业。
室内外装修工程，采取按层分工序分别组织流水作业，以室内抹灰、楼地面、外墙装饰等为主导工序，其余各项装修工序穿插在其中，并尽可能的为主导工序创造施工作业面，室内抹灰基本完成后，楼地面的施工，采取按每层为一施工作业段，分工序分别组织流水作业，确保工程进度，提高工效。
2)、设备安装工程施工
随着基础结构的施工插入进行，分部位结构验收完毕后，基础设备预埋配合随之插入进行施工，与土建进行交叉施工，从而有效缩短工期。
考虑到工期与成本效益等因素，设备安装工程等工序尽早组织竖向交叉施工作业。计划地下结构施工过程中，同时开始安装预埋管线的安装施工，从而缩短工期，加快施工进度。
3)、交叉施工原则及措施
⑴土建结构施工与设备安装：为保证设备安装施工具有充裕的施工时间，合理安排工序，本工程采取设备安装施工提前插入的原则，充分体现在管道安装、设备安装及早插入，井然有序的原则，与在具备施工作业面的情况下组织实施的原则。
主体结构施工与设备安装之间的交叉施工，是本工程施工中最尖锐的交叉矛盾。主体结构施工与设备安装交叉工作面大，内容复杂，如处理不当将出现相互制约、相互破坏、相互扯皮的不利局面，必须重点解决解决此矛盾的原则：
①必须服从总体进度计划，保证主导工序的施工进度，选择合理的穿插时机，必须根据总体进度计划进行统一组织、安排和协调，使整个工程形成一个和谐高效的有机整体。
②明确责任，正确划分利益关系。
③建立固定的协调制度。
④一切从工程全局出发。各分包方应在总承包的统一组织管理和协调下开展施工，互相帮助，相互谅解，土建施工要为设备安装创造条件，设备安装要注意对土建成品及半成品的保护。
⑵设备安装与室内外土建和总体的交叉施工：由于室外工程施工多数由其他专业分包方施工，为保证工程能按期竣工，在工程收尾阶段，设备安装与室内外土建的立体交叉施工处于关键地位。因此，在场地布置、工序安排、现场道路、临电、临水等各方面，采取有效措施为室外工程施工创造条件。
2、施工测量及沉降观测
1）、测量准备
⑴所有进入现场的测量器具检定周期的审定；
⑵校核规划设计院定位桩、红线桩和水准点；
⑶对测量人员进行技术交底；
⑷编制测控布置；
⑸建立测量数据库。
2）、场区平面控制网的建立
⑴场区平面控制网的布设原则：平面控制应先从整体考虑，遵循先整体后局部，高精度控制低精度操作的原则；布设平面控制网首先根据轴线关系图、现场施工平面布置图、基础及首层平面布置图中的关键部位；选点应选在通视条件良好、安全、易保护的地方；桩位必须用砼保护，需要时用钢管进行维护，并用红油漆做好测量标记。
⑵场区平面控制基准点的复测：首先对业主提供的建筑物定位桩点或用地红线桩点进行复测。并将复测点位误差成果同调整方案报业主及监理单位。
⑶场区平面控制网的布设：本控制网按Ⅰ级建筑方格网进行测量设置，测角中误差±5ˊ，边长相对中误差1/40000，相邻二点的距离误差控制在±2ｍｍ以内。采用直角坐标定位放样的方法测设出建筑物外轮廓，经角度、距离校测符合点位线差要求后，依据平面控制网布设原则及轴线加密方法，布设场区平面控制网，建筑物平面控制网悬挂于首层平面控制网上（业主提供的平面基准网点）。
⑷根据平面设计图提供的坐标点和建设单位提供的建筑红线，用直角坐标计算法建立施工控制网。
⑸根据建立的施工控制网，用经纬仪测出建筑物的外轮廓主轴线，然后按设计图纸用钢尺丈量出各分部控制尺寸及基础定位边界线。
3）、高程控制网的建立
⑴高程控制网的布设：为保证建筑物竖向施工的精度要求，在场区内建立高程控制网。高程控制网的建立是根据甲方提供的场区水准点（至少提供二个点），采用0.3ｍｍ级精度的DINI-10电子水准仪对所提供的水准基点进行复测检查，校验合格后，测设一条闭合或附合水准线路，联测场区竖向控制点（通常是建筑物±0.000），以此作为保证竖向施工精度控制的首要条件。
⑵高程控制网的精度不低于三等水准的精度。
⑶在布设附合水准路线前，结合场区情况，在场区与甲方所提供的水准点间埋设高程控制点，测出场区高程控制点的高程。
⑷场区内至少应有三个水准点，水准点距离建筑物应大于25ｍ，距离回填土边线应不小于15ｍ。
⑸水准基点的埋设：在场区内埋设三个永久水准点，作为施工竖向测量控制及沉降观测的起算点。
4）、±0.000以下施工测量
⑴轴线控制桩的校测
①在建筑物基础施工过程中，对轴线控制桩每半月进行复测一次。
②采用测量精度2″级，测距精度2ｍｍ＋3ppm的全站仪，根据首层控制进行校测。
⑵轴线投测方法
①±0.000以下基础施工时，根据施工控制网，在基坑边上埋设主轴线的控制桩位，用经纬仪向施工面投测放线。
②±0.000以下的基础结构施工一般采用经纬仪方向线交汇法来传递轴线，引测投点误差不应超过±3mm，轴线间的误差不应超过±2mm。
③待垫层施工完毕后，根据基础边上的轴线控制桩，将经纬仪架设在控制桩位上，经对中、整平后，后视同一方向桩（轴线标志），将所需的轴线投测到施工的平面层上，在同一层上投测的纵、横轴线不得少于2条，以此作为角度、距离的校核。一经校核无误后，方可在该平面上放出其它相应的设计轴线及细部轴线，并弹墨线标明作为模板的依据。在一楼层的轴线投测过程中，上下层的轴线竖向垂直偏移不得超过3mm。
④在施工过程中，每当施工平面测量工作完成后，进入竖向施工，每当柱浇筑成型拆掉模板后，应在柱侧平面投测出相应的轴线，并在墙柱侧面抄测出建筑物50cm线或结构50cm线（50线相对于每层楼板设计标高而定的），以供下道工序的使用。
⑤当每一层平面或每段轴线测设完毕后，必须进行自检，自检合格后及时填写报验单，报送报验单必须写明层数、部位、报验内容，并附一份报验内容的测量成果表，以便及时验证各轴线的正确程度状况。
⑶±0.000以下结构施工中的标高控制
①高程控制点的联测：在向坑内引测标高时，首先联测高程控制网点，以判断场区内水准点是否被动，经联测确定无误后，方可向坑内引测所需的标高。
②±0.000以下标高的施测：为保证竖向控制点的精度要求，对每层所需的标高基准点必须正确测设，在同一施工段上所引测的高程点，不少于三个，并做相互校核，校核后三点的校差不得超过3mm，取平均值作为该平面施工中标高的基准点，根据基坑的情况，设置在现有的相对固定物体上，所标部位应先用水泥砂浆抹成一个竖平面，在该竖平面上测设定施工用基准标高点，用红色三角作标志，并标明绝对高程和相对标高，便于施工中使用。
③拆模后，抄测结构50线，在此基础上，用钢尺作为向上传递标高的工具。
5）、±0.000以上施工测量
⑴平面控制测量
①±0.000以上的轴线传递，采用激光准直仪法，施工至±0.000后（即首层地面处），用激光准直仪在建筑物首层内侧设轴线控制点，在各控制点上做出明显标记并加以保护，做为主体结构采用“内控法”轴线投测的基准点。浇筑以上各层板面砼时，准确地在基准点相垂直对应位置预留200´200mm俯视孔，其偏差应≤2mm。
②采用测量精度为2″级、测距精度为2mm＋2ppm的全站仪，根据首层控制点进行校测。首层放线验收后，应将控制轴线引测至建筑物内；根据施工前布设的控制网基准点及施工过程中流水段的划分，在建筑物内作内控制点（每一流水段至少2～3个内控点），埋设在首层相应偏离轴线1m的位置，基准点的埋设采用10cm×10cm钢板，钢针刻画十字线，钢板通过锚固筋与首层地面的钢筋焊牢，作为竖向轴线投测的基准点，基准点周围严禁堆放杂物，向上各层在相应位置留出预留洞200´200mm俯视孔。
③竖向投测放线之前，应对首层钢板基准点控制网进行复核校测，校测精度不宜低于建筑物平面控制网的精度，以确保轴线竖向传递精度。
④轴线控制点的投测，采用激光准直仪进行；先在底层基点架设激光准直仪，调校到准直状态后，打开激光电源，就会发射和该点铅垂的可见光光束，然后在楼板开口处用接受靶接受，通过无线对讲机调校可见光斑直径，达到最佳状态时，通知观测人员逆时针旋转准直仪，这样在接受靶处就可见一个同心圆（光环），取其圆心作为向上的投测点，并将接受靶固定，同样的办法投测下一个点，保证每一施工段至少2～3个点，作为角度及距离校核的依据。控制轴线投测至施工层后，应组成闭合图形，且间距不得大于所用钢尺长度。
⑤施工层放线时，应先在结构平面上校核投测轴线，闭合后再测设细部轴线。
⑵高程的传递
①主体结构施工测量竖向控制采用“外控”和“内控”两种方法并用，相互校核，以保证测量准确无误。
②随主体结构楼层施工，用经纬仪将建筑物大角处主轴线投测到外墙上，并弹出墨线用红漆标注。每层放线时，由此向各楼层投点予以控制。
③用垂准经纬仪进行测量，其方法是把目标分别分划板设置在底层控制点上，使目标分划板中心与控制点标志中心重合。开启目标分划板附属照明设备在俯视孔位置上安装仪器，将基准点对中，当垂准点标定在所测楼层面十字丝目标上后，用墨斗线弹在俯视孔边上，利用标出来的十字丝作为测量点依据，进行楼层测设轴线。
④标高的竖向传递，应用钢尺从首层起始高程点竖直量取，当传递高度超过钢尺长度时，应另设一道标高起始线，钢尺需加力、尺长、温度三差改正。
⑤每段建筑物至少由三个标高点分别向上传递。
⑥施工层抄平前，应先校测首层传递上来的三个标高点，当误差小于3mm时，以其平均点引测水平线。抄平时，应尽量将水准仪安测在测点范围的中心位置，并进行一次精密定平，水平线标高的允许误差为±3mm。
6）、沉降观测
本工程应按施工图上设置的沉降观测点进行沉降观测。
⑴观测点的设置：
①沉降观测点设置按设计施工图要求设置在建筑物的若干个点处，然后沿外墙长度每间隔15m增设一个观测点。
②观测点在底层墙体施工完毕后开始设置，其标高为+0.20m。观测点用f20园钢弯成L型，弯钩长40mm，露出端头锉成球面，埋入端开成燕尾并进行防锈处理，然后埋入墙内，埋入深度≥200mm。
⑵观测高程的确定：以绝对高程为基准点，在现场内选择6-8个永久固定点，测出固定点对建筑物±0.000的相对标高组成水准网，作为沉降观测的依据。
⑶观测次数：
①施工期间，第一次测出沉降值为零的高程，每施工完一层进行一次沉降观测；主体封顶时测一次，内外抹灰及楼面施工完成时测一次，最后交付前测一次，则完成全部观测工作。
②第一年每季度进行一次，第二年每半年进行一次，第三年每年进行一次，直至沉降稳定为止。
③沉降量单位一律用毫米表示，并认真作好记录。
④若发现沉降有异常时，应及时通知设计单位和监理部门，研究应对措施。
⑤建筑物沉降观测的具体要求，执行《地基与基础工程施工及验收规范》（GB50202-2002）及《建筑变形测量规程》（JGJ/Ｔ8-97）中有关规定。
7）、测量人员组织及设备配置
⑴测量人员组织
根据工作量和工作难度，测放组长由项目经理部的技术负责人兼任，负责测量工作安排、设备管理。测量责任师负责工作质量、工作进度，技术方案编制与实施。测量放线工负责具体现场放线操作。
⑵测量设备配置
仪器名称
精　　度
数量
用　　　途
高精度全站仪
±1mm＋1ppm、
±1″
1
控制网主轴线及重要点位测设、校核；工程基准的传递与复验；变形观测
中精度全站仪
±3mm＋2ppm、
±1″
1
主轴线的测设、坐标放样、测距、传递标高
激光铅直仪
10″
1
主轴线的竖向传递
TOPCON电子经纬仪、T2经纬仪
2″
1
投测轴线
精密电子水准仪
DS1/2
1
水准路线、沉降观测、复测标高
S3水准仪
DS3
1
标高的测量与传递
无线对讲机

2
通讯联络
50m钢尺
±5mm
2
尺寸量测
计算机

1
内业计算与管理

3、水泵房基础土石方开挖和土方回填
(1)基础开挖动工前，必须实测开挖区的原始断面图和设置开挖控制点按设计图综合水泵房，有关座标点，如下：
1轴与B轴相交点座标为：A=653.55；B=597.30
13轴与A轴相交点座标为： A=643.35；B=535.30
本工程基础持力层为5-1强风化粉砂岩层，承载力特征值不小于420Kpa。开挖过程中，按1：0.75要求放置坡度。其中因C、D轴线距离较近，采取整体开挖，其他按照两边工作面为300mm及1：0.75坡度进行开挖。
按设计图计划C、D轴线开挖基坑大样如下图

（2）基础开挖应根据设计的施工图纸和施工控制座标点进行测量定线按实际地形测放开口轮廓位置，在施工过程中，测量人员应及时测量开挖深度，防止开挖偏位和超深。
（3）土石方开挖自上而下进行，该工程开挖采用反铲式挖掘机开挖，10吨自卸汽车运土石方，土石方运至业主和监理指定的场地，用彩布遮盖，防止雨水浸泡，以便今后回填采用。
（4）建基面以上予留10—20cm保护层采用人工开挖，修整基底和边坡，同时清除机械开挖之松动部分，保证建基面的整体性。
（5）基础开挖结束后，应及时请业主和监理及设计勘察地质人员进行验收基槽，验收前施工单位应认真按设计和施工规范要求做好自检工作，及时浇筑垫层，避免雨水浸泡。
（6）基础地基处理：
.根据设计要求，当基础开挖至设计标高仍未达到持力层，则继续开挖，超挖部分采用C15混凝土换填，然后再进行钢筋砼独立基础的施工。若开挖至设计标高仍未达到持力层，则继续开挖，继续开挖时将采用整体满堂开挖。换填深度不大于500时换填宽度同垫层，换填深度不大于1000时换填宽度为超出基础300，换填深度大于1000时，换填宽度为超出基础500。
（7）下部结构完成后，周边按设计采用原状土回填，每层铺厚度不大于30CM，采用分层夯实，压实系数不小于0.94。
（8）回填筑料其含水量、粒径应符合有关规范，需经监理认可方可利用。现场开挖土含石片较多 ，需要外运土回填。
4、锅炉补给水处理车间结构工程施工。
（1）钢筋工程
本工程的全部钢筋加工与制作，均安排在后台进行，采取机械制作、人工绑扎。钢筋锚固长度为35D，柱子钢筋对接实行现场电碴压力焊接。
1）施工准备
a.原材料供应：施工前根据施工进度计划合理准备材料，组织钢筋进场，并附带原材料质量证明书，钢筋进场后立即组织复试，原材料试验报告单的分批必须正确，同炉号、同牌号、同规格、同交货状态、同冶炼方法的钢筋≤60ｔ可作为一批；同牌号、同规格、同冶炼方法而不同炉号组成的混合批的钢筋≤30ｔ可作为一批；但每批应≤6个炉号含炭量之差≤0.02％，含锰量之差≤0.15％。
b.材料要求
①外观检查，每批钢筋均应进行外观检查，表面不得有裂纹，结疤和折叠及锈蚀，钢筋每1m弯曲度不应大于4mm。
②力学性能试验：进入综合加工场的钢筋按规定的取样方法抽样，进行拉伸试验（包括屈服点、抗拉强度和伸长率）及冷弯试验。经试验不合格的及时清运出场外。
③进场的钢筋应按批量和炉号提供合格证和试验报告，技术资料不明的钢筋不得进场。
④砼构件的钢筋保护层应严格按照施工图设计留置，保护层垫层的选择：梁底、板底采用塑料垫块，梁侧、柱采用塑料环固垫块。
⑤钢筋在现场加工，配筋时严格按照施工图纸要求，同时符合《03Ｇ101》的规定优化配料，力求配筋损耗率最小，配筋根据项目经理部审核批准后的钢筋配料单进行钢筋的加工，加工过程中要严格控制加工尺寸；加工尺寸不合格的钢筋不准使用。成品钢筋及原材料要分类码放并挂标识牌。
2）钢筋绑扎
a.施工工艺：钢筋翻样→材料检验→焊接试验→钢筋制作→成品钢筋检验→钢筋绑扎→成型钢筋验收→隐蔽工程记录。
b.钢筋绑扎前先熟悉施工图纸及规范，核对钢筋配料表及料牌。对于结构形式复杂的部位，应先研究透逐根钢筋的摆放层次的穿插顺序，减少绑扎困难，避免返工，保证质量。
c.钢筋绑扎应严格按规范和设计要求执行。
d.钢筋搭接长度、锚固长度、钢筋保护层、钢筋接头位置严格按照工程规范和设计图纸要求。
e.钢筋过密时，先进行放样，提前采取措施。
f.钢筋翻样应仔细认真熟悉施工图纸，严格按设计要求和规范及抗震结构要求进行钢筋翻样。并向钢筋制作班进行认真的交底。
3）钢筋对接焊连接
水平方向的钢筋直径≥Ф12时，可采用采用对接焊连接。
a.作业条件：
①焊工应持证上岗，焊接前和更换钢筋的规格品种时，先制作对焊试样进行冷弯试验。合格后才能成批焊接；
②对焊机及配套装置、冷却水、压缩空气等符合要求；
③电源的电压应符合技术要求，当电源电压下降大于5％，小于8％时，应采取适当提高焊接变压器级数的措施，大于8％时，不得进行焊接。
④作业场地应有安全防护设施，防火和必要的通风措施，防止发生烧伤、触电及火灾等事故。
⑤熟悉料单，弄清接头位置，做好技术交底。
⑥施工操作工艺流程及要点：检查设备→选择焊接工艺及参数→试焊、作模拟试件→送试→确定焊接参数→焊接→质量检验。
⑦钢筋闪光对焊前后清除钢筋端头150mm范围内的杂物，以免在夹具和钢筋间因接触不良而引起“打火”。同时，如钢筋端头不直有弯曲，应予以切除。
⑧焊接前和更换钢筋的规格品种时，先制作对焊试样进行冷弯试验。合格后才能成批焊接。
⑨钢筋端头起弯或成“马蹄”形时，则不得进行焊接，必须煨直或切除。
⑩焊接过程中，粘附在电极上的氧化铁要随时清除干净。
4）钢筋电渣焊连接
竖向钢筋直径≥Ф16时，计划采用电渣压力焊连接。
电渣压力焊的施工工艺流程如下：

固定焊接夹具药盒
接通电源引弧
稳
弧
加压顶锻保温
收集剩余焊
药拆除夹具
敲掉溶渣检查焊头质量
检查钢筋
接头质量
检查焊接
设备及夹具
烘烤焊药

施工技术操作要求：
焊前准备：清除钢筋端部约100mm长度的铁锈、钢筋端部扭曲，弯折给以调直或切除掉。固定机头于下钢筋上（使下钢筋伸出下夹钳约80mm左右），辅助工将上钢筋扶正找直并对准下钢筋固定于机头上夹钳上（保证上夹钳有提升空间30mm左右），要求上下钢筋同心竖肋对齐。在连接钢筋接触处放入引弧铁丝圈套套上焊药盒，在焊剂盒斜底与下钢筋间隙处塞严石板布垫，最后将干燥431焊剂灌入药盒。
施焊准备：接通电源，调节好电流，通电时间。
施焊：按下对焊开关，立即将上钢筋提升2-4mm引燃电弧，使上、下钢筋受电弧热而局部熔化，周围焊剂形成溶渣，根据操作箱上电压表控制钢筋间隙，确保规定渣池电压，等钢筋熔化量及通电时间达到预定程度后，自动停电，铃声信号响，操作相电压表指示消失，迅速顶压，焊接过程完成。
卸机头：待钢筋冷却2min后即松开上夹钳打开焊剂药盒，回收焊剂，然后松开下夹具，取下机头，敲去渣壳，露出焊包，到此，接头即全部结束。
质量标准：
抗拉试验：接头拉伸试验规范在现浇钢筋混凝土框架等结构中，每一楼层中以300个同类型接头作为一批，不满300个时，仍作为一批切取3个试件进行抗拉试验。焊头的极限强度需满足国家规范及设计要求，其中有一根不合格者，即判定本批焊接质量不合格。
5）钢筋定位及保护层控制措施
针对砼结构施工中钢筋位移，砼保护层厚度不均匀等质量通病，本工程拟在工程结构施工阶段墙、柱钢筋绑扎时，上口设置钢筋定距框，以控制墙、柱主筋全部到位，保证保护层完全正确。采用砼保护层专用定位卡具代替传统砂浆垫层，保证钢筋在结构中的位置和砼保护层的厚度。纵向受力钢筋出现双层或多层排列时，二排钢筋之间应垫以直径25mm～28mm的短钢筋，间距为受力钢筋的100ｄ。板筋的上铁保护层控制楼板下铁上排与上铁的下排之间间距，控制通过制作马凳支撑来进行保护层控制。严格控制保护层垫块的强度及精度。本工程中保护层均以构件的外层钢筋进行控制，保护层采用塑料垫块，保证其强度。
(2)模板工程
模板工程施工程序：
模板设计→模板加工制作→模板检查验收→模板安装→模板工程检查验收→浇筑混凝土→模板拆除
模板平整，且拼缝严密不漏浆，并有足够的刚度、强度、吸水性要小，在本工程中采用2440×1220×15mm厚覆膜木胶板施工。
1）模板体系
对模板的原材要进行排版，模数不够的部位进行放样，根据放样尺寸在木工厂加工制作，模板采用15mm厚的木胶板，模板接缝处采用密缝条密缝。
2）拼缝处理
模板拼缝均加设海绵条，并粘贴胶带，海绵条宽度10mm，施工缝位置预留一套模板不拆除，与下段模板进行拼封。
3）模板周转
模板全部采用新模板，严格控制模板周转次数。模板的拆除应轻拆轻放，模板的表面应进行清洁，在周转前模板水泥浆应清除干净并刷隔离剂，对损坏的模板进行调换。
4） 模板加固
独立基础模板加固：基础采用木支撑加固，换填基础采用木支撑及对拉螺杆进行加固，柱子、梁、板均采用钢管支撑、钢筋加固及步步紧加固
5）模板支架
墙内用脚手架钢管搭设满堂脚手架，立杆纵横间隔1.8米，大横杆步距为2米，底部设扫地杆，双向加设剪刀撑，形成整体体系。
墙体内外砼模板采用2440×1220×15mm木胶板，围楞采用50×100mm方木，间隔150mm，用2.5#铁钉钉牢并配合脚手架管锁牢成一整体，模板加固采用钢管配14#拉筋加固方式。拉筋间隔双向均为600mm，并与满堂脚手架可靠连接，保证砼浇筑过程中模板的稳定性。
模板加固后，必须由测量工检测模板的轴向偏差情况，不合规范及时调整，现场管理必须对模板的结构尺寸、垂直度、支撑体系进行全面的检查。模板技术措施验收重点控制刚度，垂直度、平整度，特别注意外围模板，墙的轴线位置正确性。
6）模板施工顺序
先制作独立基础及基础梁以下负柱模板，待混凝土浇筑完毕后再制作基础梁模板，基础梁浇筑完毕后开始制作上部屋柱、梁及板模板，并一次性浇筑。
7）模板拆除应在砼达到标准强度的75%以上，方可拆模。
（3）砼工程
浇筑砼前应对机具进行抽查试运转，同时配备专职机修工，随时检修，浇筑砼中应保证水、电、照明不中断。同时要注意气候变化情况，以保证砼作业连续进行。为了避免发生离析现象，砼自高处下落高度不宜超过2m，如高度超过2m，应设串桶、溜槽。为了保证砼结构良好的整体性，砼应连续进行浇筑，不留或少留施工缝，如必须间隙时，间隙时间应尽量缩短，并在上一层砼初凝前将次层砼浇筑完毕。振动棒采用行列方式移动，每次移动位置的距离不大于30cm。插入深度：每次浇筑厚度应不超过振动棒长度的1.25倍，振捣二层时，应插入下层中5cm左右。特别是在斜面底部和边角处要加强震捣，以免造成混乱而发生漏振。一般插棒间距为40cm～50cm。每一插点要掌握好插棒时间，过短不易振实，过长可能会使砼产生离析现象。每点振捣时间应视砼表面呈水平不再显著下沉，不再出现起泡，表面泛出灰浆为准，一般每点振捣时间为15～30s。砼浇筑中，随时清除砼游离的泌水和浮浆，砼浇筑面浇筑形成后1小时左右，用长刮尺刮平，然后用木抹搓压两遍，赶去表面泌水，提高砼密实度。降低砼块体里外温度差、减慢降温速度来达到降低块体自约束应力和提高砼抗拉强度，以承受外约束应力时的抗裂能力，对砼的养护是非常重要的。砼浇筑前，应准备好在浇筑过程中所必须的抽水设备和防雨防暑措施。砼的养护采用二层麻包袋加一层塑料薄膜并浇水养护（2小时浇一次水）。覆盖浇水养护应在砼浇筑完毕后的12小时内以内进行。砼的浇水养护时间不得少于7天。砼试块制作应在浇筑地点取样制作，每次制作两组，并标明砼设计强度、结构部位编号、浇筑日期等。一组放在现场试验室内进行标准养护，一组与构件同等条件下养护。不承重砼（立柱、构造柱等）的侧面模板，应在砼强度能保证其表面及棱角不因拆模而受损害时，方可拆除。承重砼（现浇楼板、梁）强度达到100%时，方可拆模。
（4）砌筑工程
本工程±0.000以上采用非承重空心砖，M5混合砂浆砌筑。
1）填充墙工程
a.等钢筋砼基础达到一定的强度后，便在上面弹出砖基础线，开始砌筑砖基础及砖墙。
b.砖基砌筑前，应先检查砼施工是否符合质量要求，然后清扫砼表面，将浮土及垃圾清除干净。洒水湿润，先盘墙角，每次盘角高度不应超过五层，随盘随靠平吊直。
c.在基础的转角及交接处预先立好基础皮数杆，基础皮数杆上应标明砖皮数，退台情况及防潮层位置等。
d.砌基础时可依皮数杆先砌几层转角及交接处部分的砖，然后在拉准线砌中间部分，内外墙砖基础应同时砌起，否则应留置斜槎，斜槎的长度不应小于高度的2／3。
e.砖基础中的预留洞口、管道、沟槽和予埋件等，应于砌筑时正确留出或予埋，宽度超过50cm的洞口，其上方应砌筑平拱或设置过梁。
f.严格按图示位置留洞，确保留洞位置准确。安装管沟和洞口过梁时其型号、标高必须正确，过梁两端搭墙长度应一致；底灰应饱满，如座灰超过20 mm，用细石砼铺垫。
g.对基础圈梁模板的支模尺寸、是否牢固以及模板内是否清理干净等要进行详细检查，发现问题及时纠正；浇筑砼时应经常观察模板、钢筋是否走样、变形，如有问题及时纠正。
h.梁柱的箍筋除有特殊要求外，应与受力钢筋垂直设置，箍筋弯勾结合处，应沿受力钢筋方向错开设置。
i.钢筋绑扎完毕，应及时会同有关人员进行隐蔽工程的检查、验收，严格按规范要求执行，并经过监理方认可后方可浇筑混凝土。
2）主体结构墙体封闭
a.施工工艺框图：
基层处理

浇水找平
原材料检验

复试合格
放线抄平

放出轴线和外边线立皮数杆
砖墙撂底

保证组砌方法正确
墙体砌筑

保证砂浆饱满度
墙体砌体拉结筋

数量、长度、规格符合要求
电管、电盒、预埋件安装

型号、位置符合设计
按要求自检、互检、专检

保证
