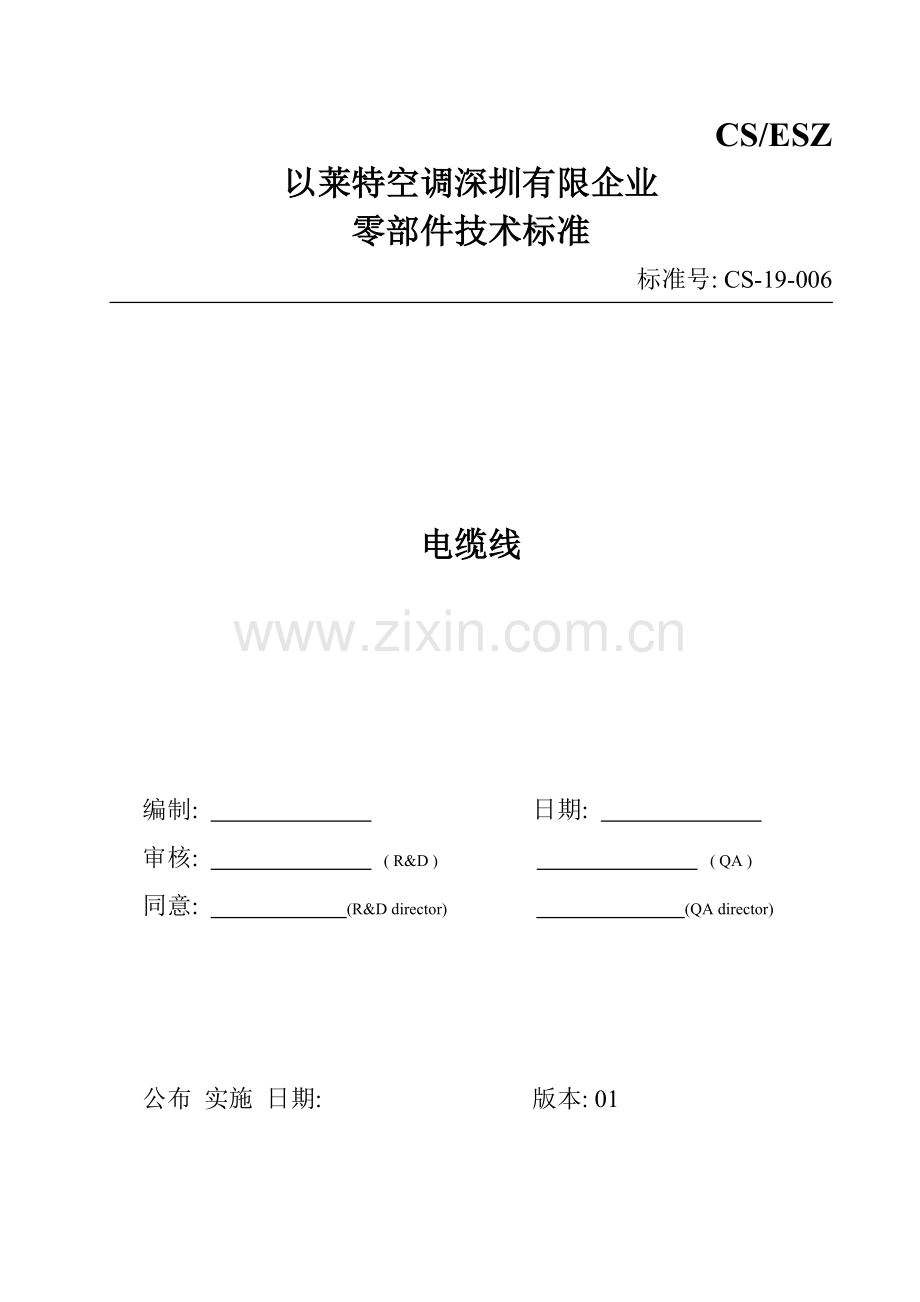

CS/ESZ
以莱特空调深圳有限企业
零部件技术标准
标准号: CS-19-006

电缆线

编制: 日期:
审核: ( R&D ) ( QA )
同意: (R&D director) (QA director)

公布 实施 日期: 版本: 01

1 范围
本标准要求了连接电缆线适用范围、 技术要求、 试验方法、 检验规则、 标志、 包装、 运输及储存等。
本标准适适用于空调器用连接电缆线。

2 引用标准
下列标准所包含条文, 经过在本标准中引用而成为本标准条文。本标准出版时, 所表示版本均为有效。全部标准都会被修订, 使用本标准各方应探讨使用下列标准最新版本可能性。
GB 5013-1997 额定电压450/750及以下橡皮绝缘电缆
GB 5023-1997 额定电压450/750及以下聚氯绝缘电缆
GB 5023-1997 额定电压450/750及以下聚氯乙烯绝缘电缆
JIS C 3005

3 技术要求和试验方法
3.1 连接电缆各项要求, 包含连接线颜色、 线径、 长度, 插片型式及护套要求等应严格根据图纸要求进行加工制作。
3.2 全部连接电缆必需取得用户要求相关认证, 供给商必需出示认证证书原件并提供复印件留我企业保留。
3.3 接插件与配线压接后, 接插件基材不得损伤。
3.4 接插件与配线压接应牢靠。
3.5 接插线与配线芯线之间接触电阻小于0.005Ω。
3.6 线内绝缘层无损伤, 无未压住芯线外漏, 绝缘壳（套）无气泡、 开裂等不良现象。
3.7 接插线和配线压接后, 导线裸芯线与接插件压接端头（内侧）应小于1mm。
3.8 特征要求见表1。
表1
NO
检验项目
规格特征
试验方法
1
外观
光洁、 色泽均匀、 无混色及异物、 无破损
目测
2
尺寸
严格符合图纸和相关标准要求
直尺、 游标卡尺、 千分尺
3
耐电压
V～/min
JIS C 3005 第8（1）条
4
绝缘电阻
≥2MΩ（潮态）; ≥1000MΩ（常态）
JIS C 3005 第9.1、 9.2条
5
插拔力
见以莱特连接线标准
拉力计
6
线径
见图纸
千分尺
7
芯线断损
≤10%
目测
8
耐湿性试验
见GB 5013
专用设备
9
耐腐蚀性试验
见GB 5013
拉力计
10
导体老化试验
见GB 5013
专用设备
11
阻燃性
满足相关认证要求
JIS C 3005 第28.2（2）条
12
接触电阻
≤0.005Ω
电桥
13
材质
见图纸
专用设备
3.9 当以上特征与相关认证要求发生冲突时, 以认证机构标准为准。

4 检验规则
4.1 入厂检验
入厂检验项目: 外观、 尺寸、 插拔力、 导通性能、 耐电压、 绝缘电阻、 阻燃性能、 COC。
4.2 型式试验
型式试验项目依据技术要求进行。

5 标志、 包装、 运输、 贮存
5.1 标志
5.1.1 每箱连接电缆应在显著位置贴上标牌, 并标示以下内容:
a) 产品规格型号及名称
b) 制造厂名
c) 认证标志
5.1.2 外包装箱上应有数量、 型号、 产品零件号、 生产日期、 制造厂名、 用户厂名以及防潮等标志。
5.2 包装
5.2.1 连接电缆可用塑料包装袋（盒）包装后存放在包装箱内。
5.2.2 每箱连接电缆应随带产品合格证, 内容包含:
a) 产品型号和名称
b) 产品零件号
c) 产品检验日期
d) 检验结论
e) 检验员签章
5.3 运输
连接电缆在运输过程中应防潮, 不受强烈撞击、 重压等机械损伤。
5.4 贮存
连接电缆应贮存在通风良好库房内, 预防贮存期内受潮被腐蚀、 霉损等。
