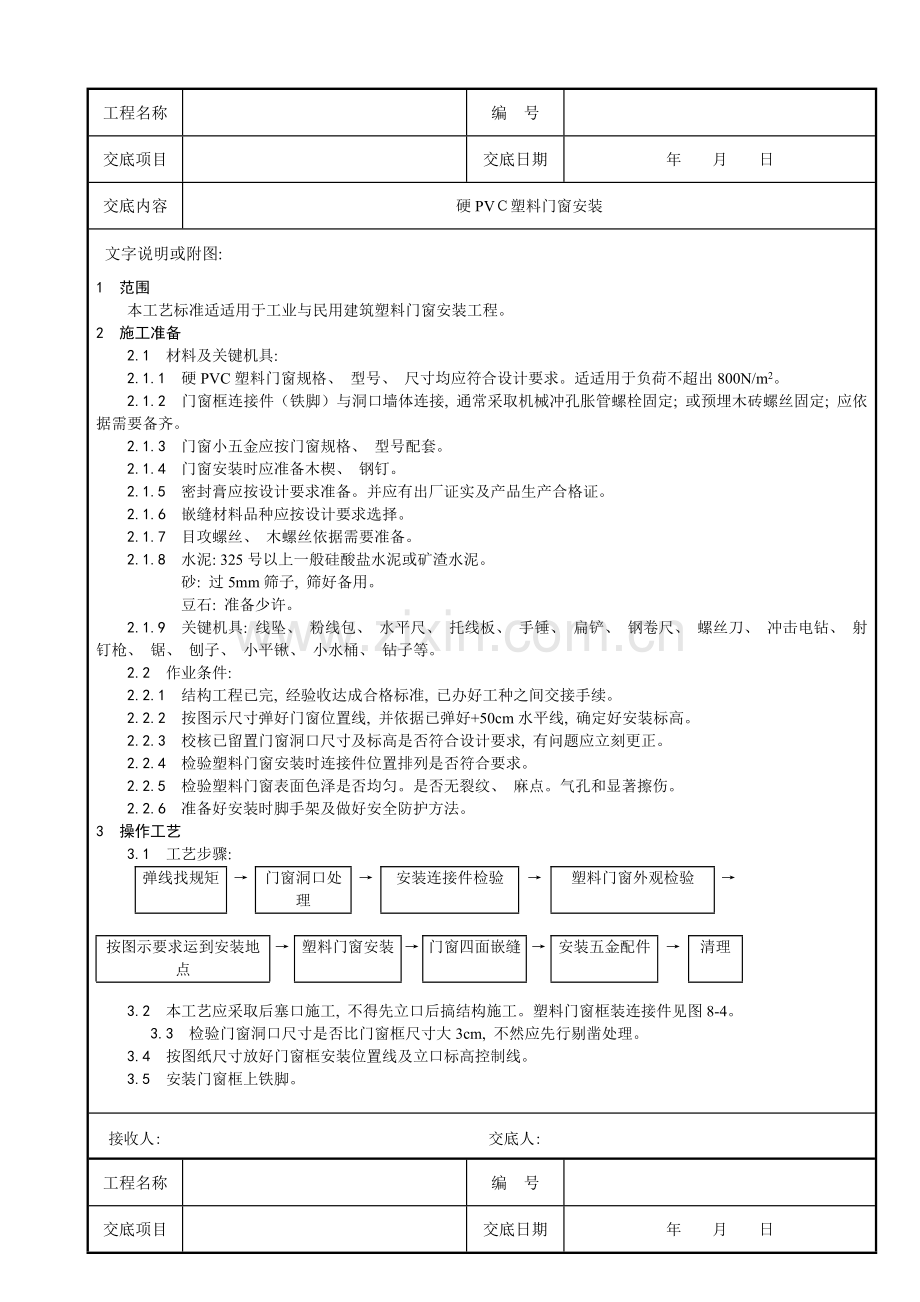

硬PVC塑料门窗安装技术交底.doc

工程名称

编　号

交底项目

交底日期
年　　月　　日
交底内容
硬PVＣ塑料门窗安装
文字说明或附图:

1 范围
本工艺标准适适用于工业与民用建筑塑料门窗安装工程。
2 施工准备
2.1 材料及关键机具:
2.1.1 硬PVC塑料门窗规格、 型号、 尺寸均应符合设计要求。适适用于负荷不超出800N/m2。
2.1.2 门窗框连接件（铁脚）与洞口墙体连接, 通常采取机械冲孔胀管螺栓固定; 或预埋木砖螺丝固定; 应依据需要备齐。
2.1.3 门窗小五金应按门窗规格、 型号配套。
2.1.4 门窗安装时应准备木楔、 钢钉。
2.1.5 密封膏应按设计要求准备。并应有出厂证实及产品生产合格证。
2.1.6 嵌缝材料品种应按设计要求选择。
2.1.7 目攻螺丝、 木螺丝依据需要准备。
2.1.8 水泥: 325号以上一般硅酸盐水泥或矿渣水泥。
砂: 过5mm筛子, 筛好备用。
豆石: 准备少许。
2.1.9 关键机具: 线坠、 粉线包、 水平尺、 托线板、 手锤、 扁铲、 钢卷尺、 螺丝刀、 冲击电钻、 射钉枪、 锯、 刨子、 小平锹、 小水桶、 钻子等。
2.2 作业条件:
2.2.1 结构工程已完, 经验收达成合格标准, 已办好工种之间交接手续。
2.2.2 按图示尺寸弹好门窗位置线, 并依据已弹好+50cm水平线, 确定好安装标高。
2.2.3 校核已留置门窗洞口尺寸及标高是否符合设计要求, 有问题应立刻更正。
2.2.4 检验塑料门窗安装时连接件位置排列是否符合要求。
2.2.5 检验塑料门窗表面色泽是否均匀。是否无裂纹、 麻点。气孔和显著擦伤。
2.2.6 准备好安装时脚手架及做好安全防护方法。
3 操作工艺
3.1 工艺步骤:

弹线找规矩
→
门窗洞口处理
→
安装连接件检验
→
塑料门窗外观检验
→

按图示要求运到安装地点
→
塑料门窗安装
→
门窗四面嵌缝
→
安装五金配件
→
清理

3.2 本工艺应采取后塞口施工, 不得先立口后搞结构施工。塑料门窗框装连接件见图8-4。
3.3 检验门窗洞口尺寸是否比门窗框尺寸大3cm, 不然应先行剔凿处理。
3.4 按图纸尺寸放好门窗框安装位置线及立口标高控制线。
3.5 安装门窗框上铁脚。

接收人:

交底人:

工程名称

编　号

交底项目

交底日期
年　　月　　日
交底内容
硬PVＣ塑料门窗安装
3.6 安装门窗框, 并按线就位找好垂直度及标高, 用木楔临时固定, 检验正侧面垂直及对角线, 合格后, 用膨胀螺栓将铁脚与结构牢靠固定好。
3.7 嵌缝: 门窗框与墙体缝隙应按设计要求材料嵌缝如设计元要求时用沥青麻丝或泡沫塑料填实。表面用厚度为5～8mm密封胶封闭。
3.8 门窗附件安装: 安装时应先用电钻钻孔, 再用自攻螺丝拧入, 严禁用铁锤或硬物敲打, 预防损坏框料。
3.9 安装后注意成品保护, 防污染, 防电焊火花烧伤, 损坏面层。
4 质量标准
4.1 确保项目:
4.1.1 塑料门窗及其附件和玻璃质量, 必需符合设计要求和相关标准要求。
4.l.2 塑料门窗必需安装牢靠, 预埋铁件数量、 位置、 埋设和连接方法, 应符合设计要求和相关标准要求。
4.1.3 塑料门窗安装位置及开启方向必需符合设计要求。
4.2 基础项目:
4.2.1 塑料门窗扇关闭紧密, 开关灵活, 无阻滞回弹, 无变形和倒翘。
4.2.2 塑料门窗附件安装齐全, 安装牢靠, 位置正确、 端正, 启闭灵活, 适用美观。
4.2.3 塑料门窗框与墙体间缝隙填嵌饱满密实, 表面平整, 嵌塞材料符合设计要求。
4.2.4 塑料门窗表面洁净、 平整, 颜色一致, 无划痕碰伤, 无污染, 拼接缝严密。
4.3 许可偏差项目, 见表8-5。
5 成品保护
5.1 窗框四面嵌防水密封胶时, 操作应仔细, 油膏不得污染门窗框。
5.2 外墙面涂刷、 室内顶墙喷涂时, 应用塑料薄膜封挡好门窗, 预防污染。
5.3 室内抹水泥砂浆以前必需遮挡好塑料门窗, 以防水泥浆污染门窗。
5.4 污水、 垃圾、 污物不可从窗户往下扔、 倒。
5.5 搭、 拆、 转运脚手杆和脚手板, 不得在门窗框扇上拖拽。
5.6 安装设备及管道, 应预防物料撞坏门窗。
5.7 严禁在窗扇上站人。
5.8 门窗扇安装后应立刻安装五金配件, 关窗锁门, 以防风吹损坏门窗。
5.9 不得在门窗上锤击、 钉钉子或刻划, 不得用力刮或用硬物擦磨等措施清理门窗。
6 应注意质量问题
6.1 运输存放损坏: 运输时应轻拿轻放, 存放时应在库房地面上用方枕木垫平, 并坚直存放, 并应远离热源。
6.2 门窗框松动: 安装时应先在门窗外框上按设计要求位置打眼, 用自攻螺丝将镀锌连接件紧固; 用电锤在门窗洞口打孔, 装入尼龙胀管, 门窗安装后, 用木螺丝将连接件固定在胀管内; 单砖及轻质墙, 应砌混凝土块木砖, 以增加和连接件拉结牢靠程度, 使门框安装后不松动。

接收人:

交底人:

工程名称

编　号

交底项目

交底日期
年　　月　　日
交底内容
硬PVＣ塑料门窗安装
塑料门窗安装许可偏差 表8-5
项次
项 目
许可偏差 (mm)
检验方法
1
门窗框两对角线长度差
≤mm
>mm
3
5
用钢卷尺检验
2
平开窗
窗扇与框搭接宽度差
1
用深度尺或钢板尺检验
3
平开窗
同樘门窗相邻扇横端角宽度差
2
用拉线和钢板尺检验
4

门扇开启力限值
扇面积≤1.5m2
≤40N
用100N弹簧秤钩住拉

推拉扇
门扇开启力限值
扇面积>1.5m2
≤60N
手处启闭5次取平均值
5

门窗扇与框或相邻扇立边平行度
2
用1m钢板尺检验
6

门扇对口缝或扇与框之间立横缝留缝限值
2～4

7
弹簧门扇
门扇与地面间隙留缝限值
2～7

8

门扇对口缝关闭时平整
2
用深度尺检验

门窗框（含拼樘料）正、 侧面垂直
≤mm
2
用1m托线板检验
9
门窗框（含拼樘料）正、 侧面垂直
>mm
3
用1m托线板检验
10
门窗框（含拼樘料）水平度
2
用1m水平尺和楔形塞尺检验
11
门窗框标高
5
用钢板尺检验, 与基准线比较
12
双层门窗内、 外框、 梃（含拼樘料）中心距
4
用钢板尺检验

6.3 门窗框与墙体缝隙未填软质材料: 应填入泡沫塑料或矿棉等软质材料, 使之与墙体形成弹性连接。
6.4 门窗框安装后变形: 填缝时用力过大, 使之受挤变形, 不得在门窗上铺搭脚手板。
6.5 门窗框边未嵌密封胶: 应按图纸要求操作。
6.6 连接螺丝直接锤入门窗框内: 没按规矩先用手电钻打眼, 后拧螺丝。
6.7 污染: 保护方法不够, 清洗不认真。
6.8 五金配件损坏: 因为安装后保管不妥, 使用时不注意。
7 质量统计
本工艺标准应含有以下质量统计:
7.1 门窗产品出厂合格证和试验汇报。
7.2 五金配件合格证。
7.3 保温嵌缝材料材质证实及出厂合格证。
7.4 密封胶出厂合格证及使用说明。
7.5 质量检验评定统计。

接收人:

交底人:
