塔式起重机安装验收记录表模板.doc

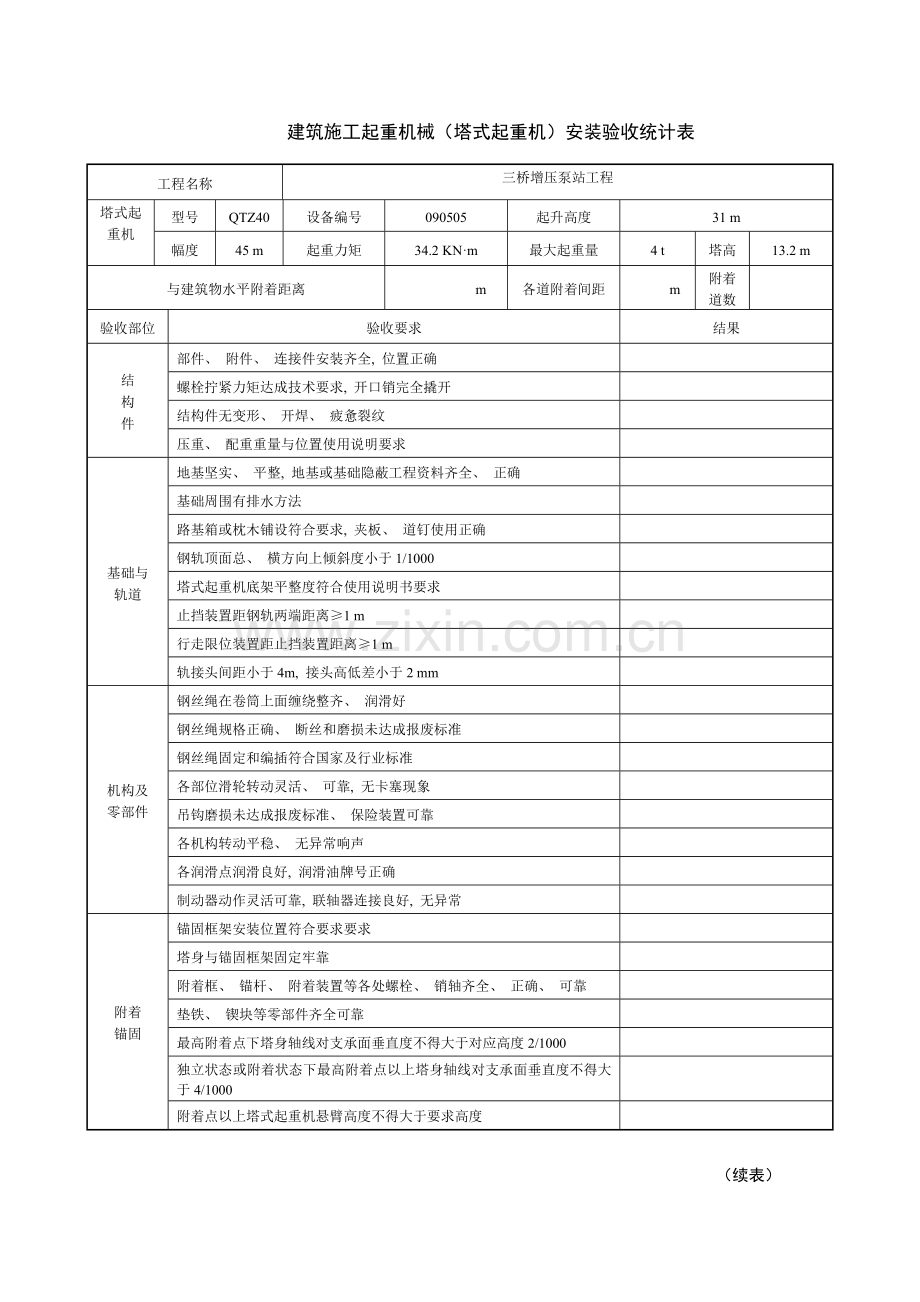

建筑施工起重机械（塔式起重机）安装验收统计表
工程名称
三桥增压泵站工程
塔式起重机
型号
QTZ40
设备编号
090505
起升高度
31 m
幅度
45 m
起重力矩
34.2 KN·m
最大起重量
4 t
塔高
13.2 m
与建筑物水平附着距离
m
各道附着间距
m
附着道数

验收部位
验收要求
结果
结
构
件
部件、 附件、 连接件安装齐全, 位置正确

螺栓拧紧力矩达成技术要求, 开口销完全撬开

结构件无变形、 开焊、 疲惫裂纹

压重、 配重重量与位置使用说明要求

基础与
轨道
地基坚实、 平整, 地基或基础隐蔽工程资料齐全、 正确

基础周围有排水方法

路基箱或枕木铺设符合要求, 夹板、 道钉使用正确

钢轨顶面总、 横方向上倾斜度小于1/1000

塔式起重机底架平整度符合使用说明书要求

止挡装置距钢轨两端距离≥1 m

行走限位装置距止挡装置距离≥1 m

轨接头间距小于4m, 接头高低差小于2 mm

机构及
零部件
钢丝绳在卷筒上面缠绕整齐、 润滑好

钢丝绳规格正确、 断丝和磨损未达成报废标准

钢丝绳固定和编插符合国家及行业标准

各部位滑轮转动灵活、 可靠, 无卡塞现象

吊钩磨损未达成报废标准、 保险装置可靠

各机构转动平稳、 无异常响声

各润滑点润滑良好, 润滑油牌号正确

制动器动作灵活可靠, 联轴器连接良好, 无异常

附着
锚固
锚固框架安装位置符合要求要求

塔身与锚固框架固定牢靠

附着框、 锚杆、 附着装置等各处螺栓、 销轴齐全、 正确、 可靠

垫铁、 锲块等零部件齐全可靠

最高附着点下塔身轴线对支承面垂直度不得大于对应高度2/1000

独立状态或附着状态下最高附着点以上塔身轴线对支承面垂直度不得大于4/1000

附着点以上塔式起重机悬臂高度不得大于要求高度

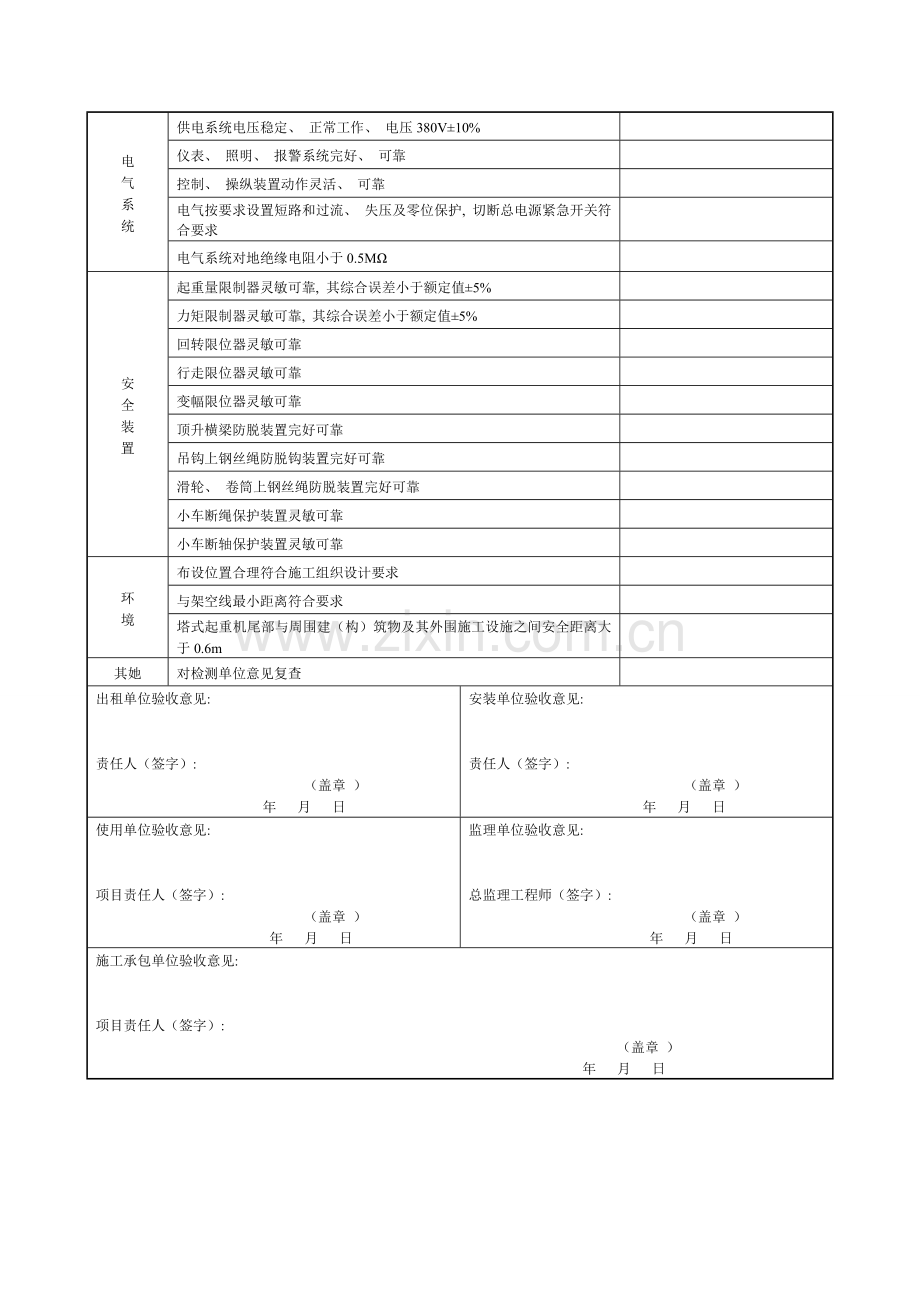

（续表）
电
气
系
统
供电系统电压稳定、 正常工作、 电压380V±10%

仪表、 照明、 报警系统完好、 可靠

控制、 操纵装置动作灵活、 可靠

电气按要求设置短路和过流、 失压及零位保护, 切断总电源紧急开关符合要求

电气系统对地绝缘电阻小于0.5MΩ

安
全
装
置
起重量限制器灵敏可靠, 其综合误差小于额定值±5%

力矩限制器灵敏可靠, 其综合误差小于额定值±5%

回转限位器灵敏可靠

行走限位器灵敏可靠

变幅限位器灵敏可靠

顶升横梁防脱装置完好可靠

吊钩上钢丝绳防脱钩装置完好可靠

滑轮、 卷筒上钢丝绳防脱装置完好可靠

小车断绳保护装置灵敏可靠

小车断轴保护装置灵敏可靠

环
境
布设位置合理符合施工组织设计要求

与架空线最小距离符合要求

塔式起重机尾部与周围建（构）筑物及其外围施工设施之间安全距离大于0.6m

其她
对检测单位意见复查

出租单位验收意见:

责任人（签字）:
（盖章 ）
年 月 日
安装单位验收意见:

责任人（签字）:
（盖章 ）
年 月 日
使用单位验收意见:

项目责任人（签字）:
（盖章 ）
年 月 日
监理单位验收意见:

总监理工程师（签字）:
（盖章 ）
年 月 日
施工承包单位验收意见:

项目责任人（签字）:
（盖章 ）
年 月 日
