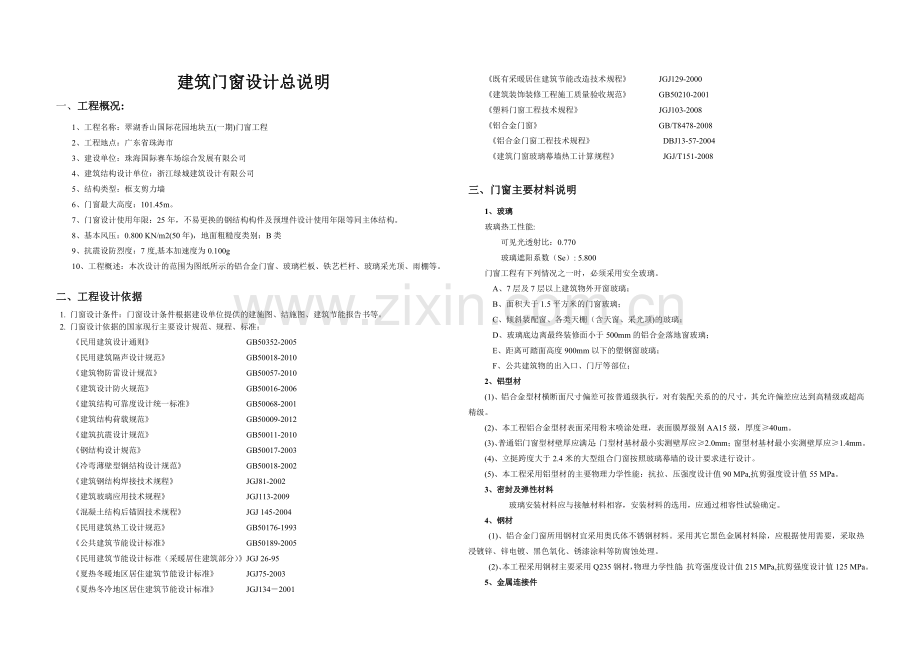

建筑门窗设计总说明
一、工程概况:
1、工程名称：翠湖香山国际花园地块五(一期)门窗工程
2、工程地点：广东省珠海市
3、建设单位：珠海国际赛车场综合发展有限公司
4、建筑结构设计单位：浙江绿城建筑设计有限公司
5、结构类型：框支剪力墙
6、门窗最大高度：101.45m。
7、门窗设计使用年限：25年，不易更换的钢结构构件及预埋件设计使用年限等同主体结构。
8、基本风压：0.800 KN/m2(50年)，地面粗糙度类别：B类
9、抗震设防烈度：7度,基本加速度为0.100g
10、工程概述：本次设计的范围为图纸所示的铝合金门窗、玻璃栏板、铁艺栏杆、玻璃采光顶、雨棚等。

二、工程设计依据
1. 门窗设计条件：门窗设计条件根据建设单位提供的建施图、结施图、建筑节能报告书等。
2. 门窗设计依据的国家现行主要设计规范、规程、标准：
《民用建筑设计通则》 GB50352-2005
《民用建筑隔声设计规范》 GB50018-2010
《建筑物防雷设计规范》 GB50057-2010
《建筑设计防火规范》 GB50016-2006
《建筑结构可靠度设计统一标准》 GB50068-2001
《建筑结构荷载规范》 GB50009-2012
《建筑抗震设计规范》 GB50011-2010
《钢结构设计规范》 GB50017-2003
《冷弯薄壁型钢结构设计规范》 GB50018-2002
《建筑钢结构焊接技术规程》 JGJ81-2002
《建筑玻璃应用技术规程》 JGJ113-2009
《混凝土结构后锚固技术规程》 JGJ 145-2004
《民用建筑热工设计规范》 GB50176-1993
《公共建筑节能设计标准》 GB50189-2005
《民用建筑节能设计标准（采暖居住建筑部分）》JGJ 26-95
《夏热冬暖地区居住建筑节能设计标准》 JGJ75-2003
《夏热冬冷地区居住建筑节能设计标准》 JGJ134－2001
《既有采暖居住建筑节能改造技术规程》 JGJ129-2000
《建筑装饰装修工程施工质量验收规范》 GB50210-2001
《塑料门窗工程技术规程》 JGJ103-2008
《铝合金门窗》 GB/T8478-2008
《铝合金门窗工程技术规程》 DBJ13-57-2004
《建筑门窗玻璃幕墙热工计算规程》 JGJ/T151-2008

三、门窗主要材料说明
1、玻璃
玻璃热工性能:
可见光透射比：0.770
玻璃遮阳系数（Se）: 5.800
门窗工程有下列情况之一时，必须采用安全玻璃。
A、7层及7层以上建筑物外开窗玻璃；
B、面积大于1.5平方米的门窗玻璃；
C、倾斜装配窗、各类天棚（含天窗、采光顶)的玻璃；
D、玻璃底边离最终装修面小于500mm的铝合金落地窗玻璃；
E、距离可踏面高度900mm以下的塑钢窗玻璃；
F、公共建筑物的出入口、门厅等部位；
2、铝型材
(1)、铝合金型材横断面尺寸偏差可按普通级执行，对有装配关系的的尺寸，其允许偏差应达到高精级或超高精级。
(2)、本工程铝合金型材表面采用粉末喷涂处理，表面膜厚级别AA15级，厚度≥40um。
(3)、普通铝门窗型材壁厚应满足：门型材基材最小实测壁厚应≥2.0mm；窗型材基材最小实测壁厚应≥1.4mm。
(4)、立挺跨度大于2.4米的大型组合门窗按照玻璃幕墙的设计要求进行设计。
(5)、本工程采用铝型材的主要物理力学性能：抗拉、压强度设计值90 MPa,抗剪强度设计值55 MPa。
3、密封及弹性材料
玻璃安装材料应与接触材料相容，安装材料的选用，应通过相容性试验确定。
4、钢材
(1)、铝合金门窗所用钢材宜采用奥氏体不锈钢材料。采用其它黑色金属材料除，应根据使用需要，采取热浸镀锌、锌电镀、黑色氧化、锈漆涂料等防腐蚀处理。
(2)、本工程采用钢材主要采用Q235钢材，物理力学性能：抗弯强度设计值215 MPa,抗剪强度设计值125 MPa。
5、金属连接件
铝合金门窗连接件应采用Q235钢材，其表面应进行热镀锌处理，镀锌层厚度≥45µm。连接件厚度不小于1.5mm，宽度不小于20mm，在外框型材室内外两侧双向固定。固定点的数量与位置应根据铝门窗的尺寸、荷载、重量的大小和不同开启形式、着力点等情况合理布置。连接件距门窗边框四角的距离不大于180mm，其余固定点的间距不大于250mm。
6、紧固件
门窗所用的各类紧固件均采用不锈钢制品，不锈钢宜采用奥氏体不锈钢，且含镍量不应小于10％，抗拉强度设计值为200MPa，抗剪强度设计值为155MPa。
7、五金配件
(1)、本工程中各类门、窗等位置开启扇的锁具、铰链、限位撑、合页等建议采用国产或进口优质产品，其不锈钢材质均为06Cr19Ni10（美标304）。
(2)、本工程中平开窗采用两点锁；上下锁珠位于上下边框段部1/8处；每扇平开窗的得少于二个，上下各一支。其中铰链应选择适用与标准C型槽口型材的滑撑。铰链尺寸选用16寸，材质为304不锈钢，承重不得小于38Kg。
(3)、本工程中平开门应配置两点锁；上下锁珠位于上下边框段部1/8处。
(4)、推拉门应配置两点锁；上下锁珠位于上下边框段部1/8处。
(5)、五金配件如螺栓、螺钉等均采用国产优质产品，采用奥氏体不锈钢材质，不锈钢螺栓、螺钉、螺柱牌号均为A2-70。易渗水部位的不锈钢螺钉应带密封胶封堵施工。

四、门窗的性能指标
1、抗风压性能
外门窗抗风压性能分级 单位为千帕
分级代号
1
2
3
4
5
6
7
8
9
分级指标值P3
1.0≤P3<1.5
1.5≤P3<2.0
2.0≤P3<2.5
2.5≤P3<3.0
3.0≤P3<3.5
3.5≤P3<4.0
4.0≤P3<4.5
4.5≤P3<5.0
P3≥5.0
注： 第9级应在分级后同时注明具体检测压力差值。
2、水密性能
外门窗水密性能分级 单位为帕
分级代号
1
2
3
4
5
6
分级指标值 ΔP
100≤ΔP<150
150≤ΔP<250
250≤ΔP<350
350≤ΔP<500
500≤ΔP<700
ΔP≥2000
注：第6级应在分级后同时注明具体检测压力差值。
3、气密性能
门窗气密性能分级
分级
1
2
3
4
5
6
7
8
单位开启缝长分级指标值
q1/（m3/ (m . h)）
4.0≥q1 >2.5
3.5≥q1 >3.0
3.0≥q1 >2.5
2.5≥q1>2.0
2.0≥q1>1.5
1.5≥q1>1.0
1.0≥q1>0.5
q1≤0.5
单位面积分级指标值 q2/（m3/ (m2 . h)）
12≥q2>10.5
10.5≥q2>9.0
9.0≥q2>7.5
7.5≥q2>6.5
6.5≥q2>4.5
4.5≥q2>3.0
3.0≥q2>1.5
q2≤1.5
4、空气隔声性能
门窗的空气隔声性能分级 单位为分贝
分级代号
外门、外窗的分级指标值
内门、内窗的分级指标值
1
20≤RWw+Ctr＜25
20≤RWw+Ctr＜25
2
25≤RWw+Ctr＜30
25≤RWw+Ctr＜30
3
30≤RWw+Ctr＜35
30≤RWw+Ctr＜35
4
35≤RWw+Ctr＜40
35≤RWw+Ctr＜40
5
40≤RWw+Ctr＜45
40≤RWw+Ctr＜45
6
RWw+Ctr≥45
RWw+Ctr≥45
5、门、窗保温性能
门窗保温性能分级
分级代号
1
2
3
4
5
6
7
8
9
10
分级指标值
K≥5.0
5.0>K≥4.0
4.0>K≥3.5
3.5>K≥3.0
3.0>K≥2.5
2.5>K≥2.0
2.0>K≥1.6
1.6>K≥1.3
1.3>K≥1.1
K<1.1
6、遮阳性能
门窗遮阳性能分级
分级代号
1
2
3
4
5
6
7
分级指标值SC
0.8≥K> 0.7
0.7≥K> 0.6
0.6≥K> 0.5
0.5≥K> 0.4
0.4≥K> 0.3
0.3≥K> 0.2
SC≤0.2
7、采光性能
外窗采光性能分级
分级代号
1
2
3
4
5
分级指标值Tr
0.20≤Tr＜0.30
0.30≤Tr＜0.40
0.40≤Tr＜0.50
0.50≤Tr＜0.60
Tr≥0.60
本工程门窗的各项性能统计见下表：
门窗类型
最高点标高
抗风压性能
水密性能
气密性能
空气隔声性能
保温性能
遮阳性能
采光性能
铝合金门窗
101.45
6
6
6
1
1
1
5

五、门窗的防火性能
本工程建筑门窗防火等级为一级，对于跨越楼层和两个及以上开间的窗：相邻楼层之间楼板处，同一楼层的不同防火分区的隔墙处，应进行防火封堵。防火隔断用1.5mm厚镀锌钢板制作，宜制成两面封闭的钢板，中间铺设厚度不小于100mm的防火岩棉,防火岩棉应采用铝箔或塑料薄膜包裹严密、以免受潮。防火隔断周边闭合设置，防火棉填塞应无间隙。

六、防雷性能要求
(1)本工程门窗防雷按照二类考虑。
(2)门窗外框应采用专门的防雷连接件与窗框进行可靠连接；门窗外框与防雷连接件连接处，应先将其非导电的表面处理层除去，再与防雷连接件连接；
(3)防雷连接导体可采用热浸镀锌处理的直径不小于10mm圆钢或25x4扁钢，导体应与建筑物防雷装置和窗框防雷连接件进行可靠的焊接连接，焊缝长度不小于100mm。

七、门窗安全措施
(1)安装在易于受到人体或物体碰撞部位的玻璃应采取适当的防护措施。可采取警示（在视线高度设醒目标志）或防碰撞设施（设置护栏）等。
(2)对于碰撞后可能会发生高处人体或玻璃坠落的情况，必须采用可靠的护拦。
(3)铝合金门窗7 层及以上（含）的建筑外窗宜采用内开启形式。本工程采用外开窗，窗扇必须有防松脱装置。

八、门窗的施工和安装
铝合金门窗的安装要求：
(1)玻璃压条的加工精度应保证玻璃压条安装后没有翘起，接口紧密、平整，必要时可配装加工。
(2)玻璃安装前应清理，检查玻璃安装槽口内外表面，保持表面洁净、干燥、无灰尘 油污等，并按下列各条要求：
A、玻璃不得与玻璃槽直接接触，应在玻璃的四边按设计要求垫上不同厚度的承重或支撑垫块。垫块可采用胶粘固定，玻璃垫块不得阻塞泄水孔及排水通道。
B、玻璃与安装槽内壁的间隙应均匀、对称，符合规范中玻璃嵌入尺寸的要求，采用胶条安装玻璃时可先安装外侧胶条，内侧以足够的胶垫调整好玻璃的位置后再安装内侧胶条， 胶条安装后应平直，无皱曲起鼓现象，对接处粘结良好。
C、采用密封胶安装玻璃时可先在铝框内以足够的胶垫以调整好玻璃的位置，再打密封胶，密封胶应整齐，平滑畅顺，无空隙，断口和空洞，注胶宽度不小于5mm，最小厚度不小于3mm。
D、玻璃压条可采用45°或90°接口，安装玻璃前小心拆卸，安装压条时不得划花接口位，安装后没有翘起，接口紧密、平整。
(7)窗框材料的表面涂层应能有效防止腐蚀的产生，氧化铝材与水泥接触的表面可涂沥 青油或采用其它保护措施。沥青油应耐热、不容易溶解，涂刷均匀、饱满，不涂出框。

九、其它
本说明未详之处按现行规范执行，凡图纸中与现场不符之处须仔细核对，并经业主、设计、施工、监理等各方确认后方可施工。
