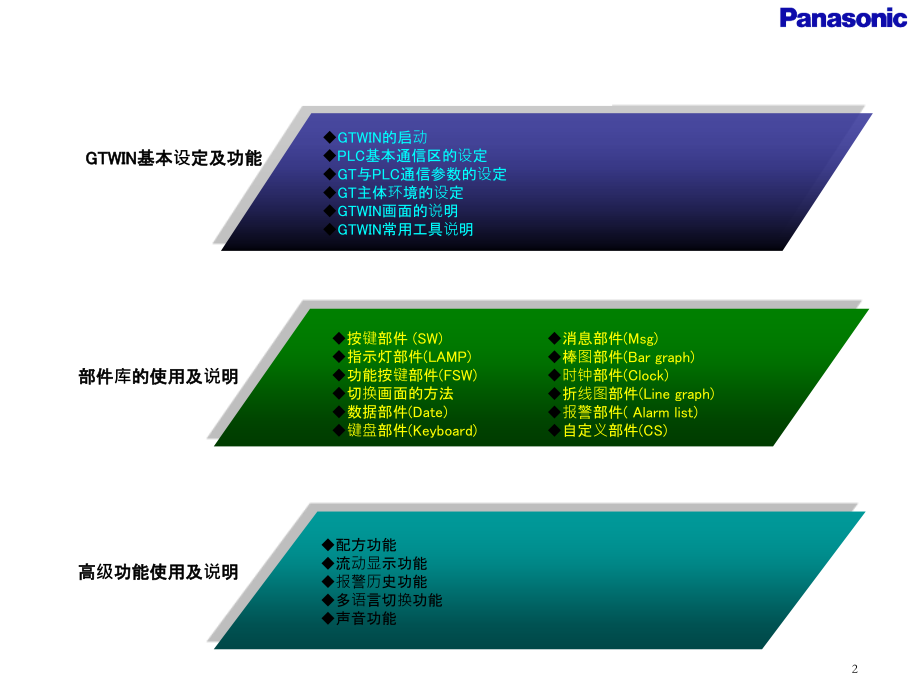

单击此处编辑母版文本样式,单击此处编辑母版标题样式,*,可编程式显示器,GTseries,研修,PEWCSH TC,GTWIN,的启动,PLC,基本通信区的设定,GT,与,PLC,通信参数的设定,GT,主体环境的设定,GTWIN,画面的说明,GTWIN,常用工具说明,按键部件,(SW),指示灯部件,(LAMP),功能按键部件,(FSW),切换画面的方法,数据部件,(Date),键盘部件,(Keyboard),消息部件,(Msg),棒图部件,(Bar graph),时钟部件,(Clock),折线图部件,(Line graph),报警部件,(Alarm list),自定义部件,(CS),配方功能,流动显示功能,报警历史功能,多语言切换功能,声音功能,GTWIN,基本设定及功能,部件库的使用及说明,高级功能使用及说明,GTWIN,的启动,启动,GTWIN,，创建新文件,选择,GT,机型种类，如,GT32/,彩色,选择,PLC,机型种类，如,Panasonic FP Series,。选择完毕点击,OK,。,确认与,PLC,的基本通信区设置后，点击关闭。,将,GTWIN,菜单从英文切换至中文,选择,Simplified Chinese,启动,GTWIN File Configuration Language,选择,Simplified Chinese,重新启动,GTWIN,即可。,PLC,基本通信区的设定,GT,与,PLC,的通信方式,通信中,基本通信区,画面切换指定、系统控制用,（字设备位设备各占有,3,字节）,部键用参照输出设备,部键功能用,（指定空闲设备,）,PLC,内部设备,PLC,GT,基本通信区图,此区域的开始地址,N,在,GTWIN,中进行设置，向,GT,主体传输。默认设置为,DT0 WR0,系统区域解说,BZ,将蜂鸣器置,ON,强制显示标志,该位变为,ON,时，强制显示,PLC,指定的画面,(,仅上升沿有效,),背光灯有效标志,使位置,ON,后，背光灯闪烁,背光灯色的控制将有效,背光灯闪烁,0:,常亮,1:,闪烁,背光灯色,00:,灯灭,01,10,11,均为亮灯,数据输入中标志,输入中为,1,，结束后为,0,BAT,SRAM,中保持的时钟数据和,PLC,设备保持,数据未正常备份的情况下置,ON,BAT LOW,电池容量变少时，位置,ON.,位置,ON,后，请在一周内更换电池。,PLC,基本通信区的设定,注,:,在此设定的,PLC,的内部设备是用于,GT,和,PLC,之间通信的区域。,在,PLC,的程序的其他部分请勿使用该区域。,打开基本设置标签,设置与,PLC,基本通信区,默认设置：字数据区,DT0-DT2,位数据区,WR0-WR2,GT,与,PLC,通信参数的设定,一定要设置为计算机链接,若,GT,与,COM,口连接，则进行,COM,口设置,GT,主体侧：打开,GTWIN,文件基本配置,GT,环境设置通信参数,COM,端口,PLC,侧：打开,FPWIN GR,选项,PLC,系统寄存器设置编程口设置,注,:,两者的通信格式必须为,8/1/odd,，,通信速率也必须一致，速率越大，,GT,的反应速度会越快。,GT,主体环境的设置,初次使用,GT,前，需对,GT,主体环境进行设置。其中务必对相关与,PLC,基本通信区进行确认、设定。,主体环境设置有两种,1.,通过画面编制工具,GTWIN,进行设定的方法,启动,GTWIN,文件基本配置,GT,环境设置，大多数的项目可通过这种方法设定。,主体环境设置,数据传送,2.,通过,GT,主体的系统菜单进行设定,通信条件的设定和内置时钟、液晶对比度的调整等等，一部分项目可以通过,GT,主体的系统菜单进行设定。,A,B,C,进系统菜单的方法：如图所示，长按,A3,秒后，紧接着按,B,，再按,C(,适用于,GT32,GT01,GT11),同时按下,ABC,三点,3,秒,(,适用于,GT30,GT10),GTWIN,画面的说明,画面管理器,菜单栏,工具栏,图形工具栏,状态栏,部件库,画面制作区,画面制作粘贴部件,在部件库中选择,所需的部件,单击被选中的部件,并拖拉到基本画面,在所需的位置释放,根据需要调整大小,双击部件，打开,属性设置,窗口,文字的输入,按键部件（,Switch,）,指定,PLC,中与按键动作,相联系的设备,指定,PLC,中用于控制按键,ON/OFF,显示的设备,(,注,1),注,1,：如果选中此项目,则,ON/OFF,显示控制设备被强制设置为与输出相同的设备,.,注,2,：每个按键有,ON/OFF,两种状态,而,ON/OFF,显示控制,是指控制其显示,ON,或,OFF,时按键中的内容,.,置位型,(,强制置,ON),复位型,(,强制置,OFF),瞬时型,(,按下置,ON,释放则置,OFF),交替型,(,将当前状态取反,),单击鼠标左键选中部件库中的按键部件拖入画面制作区，放置在适当位置。,调整为合适大小，双击该部件进行设置，选择操作模式，参照设备。,设定颜色，键音和有效条件。,输入,ON/OFF,时显示的字符。,按键部件（,Switch,）,设定按键,ON/OFF,状态时的显示颜色,设定按键按下时是否需要声音提示,ON/OFF,的显示,内容可以互相复制,例：当,R100,为,ON,时该按键部件操作才有效。,指示灯部件（,LAMP,）,用于表示,PLC,被指定的开关量的,ON/OFF,的状态。即根据指定设备,(R/X/Y,等,),的不同状态，指示灯部件能改变显示内容，类似灯的亮灭状态。,在此处指定对应的设备,例：当,PLC,内,R100,为,ON,时，该,Lamp,显示为,ON,。,功能按键部件（,Function switch,）,跳转至目标画面的编号,使用此模式时，触按按键该数值将会送入到指定的输出设备中,切换画面的方法,方法一：使用功能按键部件切换画面,方法二：使用,PLC,程序切换画面,当,R100,为,ON,时，切换到,2,号画面,在基本画面中粘贴功能按键部件,双击该按键进行属性设置，操作模式选择“切换画面”并指定画面编号。,在哪个时间进行画面的变更？,例）,R100,ON,等,希望传输的画面,NO.?,H_,用,16,进制输入,在哪个时间进行画面的变更？,例：,R100 ON,时,向主机环境设置所设置的与,PLC,基本通信区的第一个字传输画面,NO.,数据部件（,Date,）,数据部件,(Data),能够按要求显示出,PLC,内部数据寄存器中的数值；也可以按要求向,PLC,直接输入数据。,在此处设置参照设备。,即被指定的设备中的数,据能自动在,GT,上显示。,例：显示位数为,4,的情况下，数据,123,在,清除首位,0,设为,使用,时，显示为,123,；,在设置为,不使用,时显示为,0123(,补零显示,),。,在此处设置小数点后,的数字位数。,数据部件（,Date,）,当需要通过,GT,的数据部件,(Data),向,PLC,中输入数据时，利用本项对输入的有关项目进行设置。,GT,能够按照本项设置得到、处理并向,PLC,传输数据。,在输入数据的过程中，需要在,GT,画面中不显示所输入的内容,(,例如输入密码,),时，可以用,*,替代。当,数据格式为,10,进制时没有该选项。,选择,进行范围检查,(Check Range),后，,GT,会对操作者输入的数据进行检查，只有满足 最小值,(Min),输入数据 最大值,(Max),时，才能结束输入过程并将输入的数据写入,PLC,。,当数据结束、需要通知,PLC,时，可以利用,输出触发器,。在本示例中，当操作者在,GT,上输入数据、并触按,Return,键,(,),后，,GT,将,PLC,中的,R100,置为,ON,，并且保持,0.5,秒,，然后再将,R100,置为,OFF,。,当一幅画面中粘贴有多个用于输入数据的键盘时，需在此指定用于本数据部件的键盘编号。,选中,按下时,后，在画面中触按数据显示区域时，会进入数据输入模式。,选中,条件满足时,后，,PLC,中的指定设备为,ON,或,OFF,时，会进入数据输入模式。,键盘部件（,Date,）,键盘部件,(Keyboard),是用来作为数据部件,(Date),的输入工具，当,PLC,内部设备需要更改时使用，如,(PLC,内部,DT100,需要进行设定，则可以通过数据部件和键盘部件结合完成。,.,当触按数据部件时，键盘部件会自动跳出，触按,ENT,键后键盘自动隐藏。,.,键盘部件始终显示在画面中。,更改键盘按键个数及按键内容,双击按键，可自定义按键的设置。,消息部件（,Message,）,消息部件,(Message),用于显示不同情况下的对应信息，即根据,PLC,中指定数据的数值，在相同的屏幕位置显示不同,文字或图形信息。一个消息部件实际是由若干个子消息部件构成的,子部件的编号由,0,开始，最大到,F,，每次只能显示其中的某一个子部件。,在此处设置置换消息的数量,(,为,1,16),。即设置一个消息,部件中包含子消息部件的数量。,在此处设置用于控制,子部件显示的设备,(,注,1),注,:,消息部件只能显示文字内容。如需要显示自定义的图形信息，则应使用,Custom Library,中的,Message,部件。,注,1,:,在此处指定的是,digit,。本示例中表示的是,DT100,的,digit0,。,(,每,4bit,为,1digit),1,个,digit=0000,1111,即 0,F,当指定设备中对应的,digit,中的数值为,0,时，即显示,0,号子部件；为,1,时显示,1,号子部件，依次类推（最大为,F,）。,bit 0,bit F,digit 2,digit 3,digit 1,digit 0,在字符对话框输入,每个子消息的内容,棒图部件（,Bar graph,）,棒图,(Bar Graph),用于表达当前值与目标值,(,最大值,),的比例关系,(,),。,0%,比值,100,(,当前值,-MIN),(MAX-MIN),向右,向左,向上 向下,0%,100%,0%100%,100%0%,100%,0%,时钟部件（,Clock,）,利用本项目时钟,(Clock),部件的,显示。时钟由,GT,内部自动控制。,折线图部件（,Line graph,）,DT100,PLC,GT,采样方式,PLC,块方式,一根图线只能表示出其参照设备中数据一段时间内的走势图,一根图线可以表示出其参照的多个设备中的数据在更新图形时刻时分别的状态,折线图部件（,Line graph,）,从部件库中将折线图部件拖入画图区,打开文件基本配置,GT,环境设置折线图,设定启动设备，数据格式及图线数量。如左下角例所示。,采样触发器可选择,GT,内部定时器或者其他设备指定。,例：启动设备,DT100,，图线数量,5,。则有,5,条曲线分,别对应设备,DT100/DT101/DT102/DT103/DT104,折线图部件可以从,PLC,将已采样的值作为折线图进行显示,折线图部件（,Line graph,）,选择绘制方法,参照之前设定好的图线组,报警部件（,Alarm list,）,选定操作模式,参照设备的起始地址,报警数目,在出现报警时，是否需要相关文本出现在,GT,画面中。若需要，在此选择文本并在元素设置各项指导说明中输入相关文字，或者选择切换画面。并在画面中添加功能按键部件实现。,输入消息名称和需要显示的相关文本,功能按键,(,基本设置中选择：到操作报警部件显示说明,),发生过程中的报警显示,用户部件（,Custom,）,使用,用户部件,(Custom Part),可以自制按键开关、显示信息等，实现某些标准用法之外的功能。,例如：制作带有图标的指示灯、制作没有边框的按键等。,高级功能的使用,配方功能,报警历史功能,多语言切换功能,流动显示功能,声音功能,配方功能,品种,2,长度,20m,宽度,21m,高度,22m,品种,1,长度,10m,宽度,11m,高度,12m,深度,13m,所谓配方功能就是指将事先登录在,PLC,中设备的值（如,DT,WR,SV,EV,WY,等）一次性改写的功能。,例）如果一台机器要生产,3,种不同的尺寸规格的零件，每个零件的尺寸规格需要,4,个参数来确定。此时使用配方功能的话，,就相当于在做成,1,张,34,的数据表，通过,POT,写入,PLC,。无需改写,PLC,程序就可以实现生产了。,PLC,POT,文件和块写入,PLC,读出,PLC,中文件和块,概要,导入,PLC,配方功能,启动编辑配方,打开文件格式设定,【,设置数据表块数,(,最多,100),和设备数,(,最多,100),】,标题命名，数据表参数设定，完毕后点,OK,。,点击浏览，进行,GT,环境中配方功能的激活。,标题命名,双击更改,双击添加注释,双击更改数据,数据表的设定,配方功能,指定配方控制设备及起始地址,点击此处,配方使能及控制设备设置,配方功能,WR11,文件编号（,Date,）,WR12,块编号（,Date,）,R100 ON,（,SW,）,R101 ON,（,SW,）,画面制作,流动显示功能,功能设置,启动编辑流动显示，基本设置设定信息编号,/,信息显示的起始设备地址及条件。,消息窗口中设定信息内容，完毕点击,OK,。,参照的设备地址,报警历史功能,PLC,故障发生！,报警,历史功能,对于报警发生的次数显示对应,PLC,装置的信息的同时，,按照频率顺序显示列表。能够显示各种错误发生的次数。,故障发生历,史记录！,报警历史功能,文件基本配置,GT,环境设置报警历史,点击设置进行组设定,监控的起始设备地址，例如启动设备为,WR40,报警编号为,4,，即,4,个报警信息对应,PLC,中的,R400/R401/R402/R403,。,报警历史功能,若需要对报警历史进行控制，在此设定控制设备的起始地址。并参照如下：,报警历史功能,画面制作,Alarm History,拖入画面制作区。,双击表格（或右键属性）进行设定，,多语言切换功能,文件基本配置,GTWIN,环境设置,启动编辑多语言切换字符串列表进行多语言编辑,在画面中创建功能按键部件（,FSW,）进行语言切换,在此进行各语言的编辑,功能按键部件（,FSW,）,指定语言编号,方法一：集中编辑,多语言切换功能,文件基本配置,GTWIN,环境设置,在画面制作定义每个部件时，输入不同的语言。,方法二：单独编辑,声音功能,【,适用于,GT32/,彩色,（,高性能,）,】,利用,PC,录音机,通过,GTWIN,或者,SD,卡,声音功能,启动编辑声音,控制设置,上载声音文件,上载声音文件,注：请使用,PCM,格式的,WAV,文件（,8KHZ,16-bit,单声道）,建议使用,WINDOWS,自带的录音机设备录制声音文件。,
