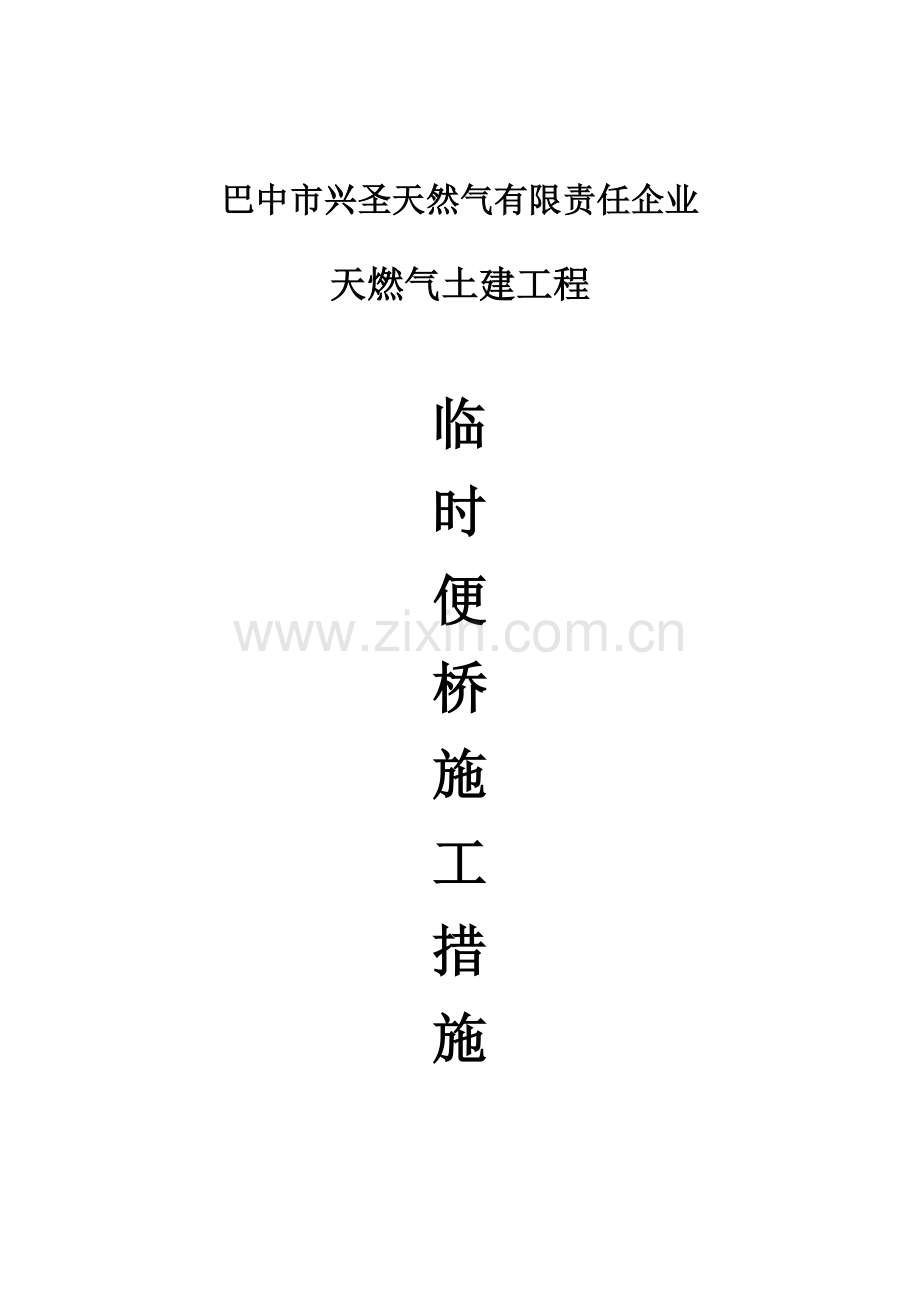

便桥施工措施.docx

巴中市兴圣天然气有限责任企业
天燃气土建工程

临
时
便
桥
施
工
措
施

编制单位: 四川亨通建设有限责任企业巴中分企业
编制时间: 6月

一、 工程概况
巴中市兴圣天然气有限责任企业天然气土建工程分布于巴中市巴州区城区以及燕飞村等地, 关键工作内容为: 管沟开挖、 回填、 稳管、 恢复等, 为确保安全施工, 管沟开挖后必需搭设人行（车行）便桥通道, 方便于市民出行通畅。
二、 地理条件
依据现场实际情况, 在安全施工前提下又便于市民出行
通畅, 我部拟在管沟开挖后局部位置（市民出行必经道路、 车辆出入必经道路）搭设人行（车行）便桥通道。
三、 采取材料
人行便桥: 槽钢[8、 木板、 方木、 铁丝、 铁钉
车行便桥: 槽钢[8、 角钢∟60*6、 10mm厚钢板
四、 施工方法
1、 人行便桥做法以下图:

2、 车行便桥做法以下图:

3、 通道面板采取50 mm厚木板, 每板拼装牢靠, 便于机动车及行人来往通畅, 便桥长度依据现场实际情况决定, 便桥高度同路面保持水平。
4、 便桥两侧及立焊1.2m高Ф70mm钢管, 间距3m, 每隔0.5m
高用Ф18钢筋围起来, 与钢管点焊, 。并在便桥桥头设置夜间照明灯, 护栏上涂刷红白相间反光漆, 确保施工安全。
五、 安全方法
1、 为了确保人员安全通畅, 在人行（车行）便桥两头设提醒标牌、 警示牌、 人行便桥护栏上挂红灯、 照明灯、 安全口号, 确保来往行人、 车辆从临时便道上通行, 以避免发生意外事故。
2、 便桥上车辆只许可单向通行, 不许可会车, 并设专门人员指挥车辆通行。
3、 常常检验便桥稳定性、 连接螺丝紧固性及焊口, 对出现脱焊、 焊缝异常情况立刻进行补焊加强处理。
