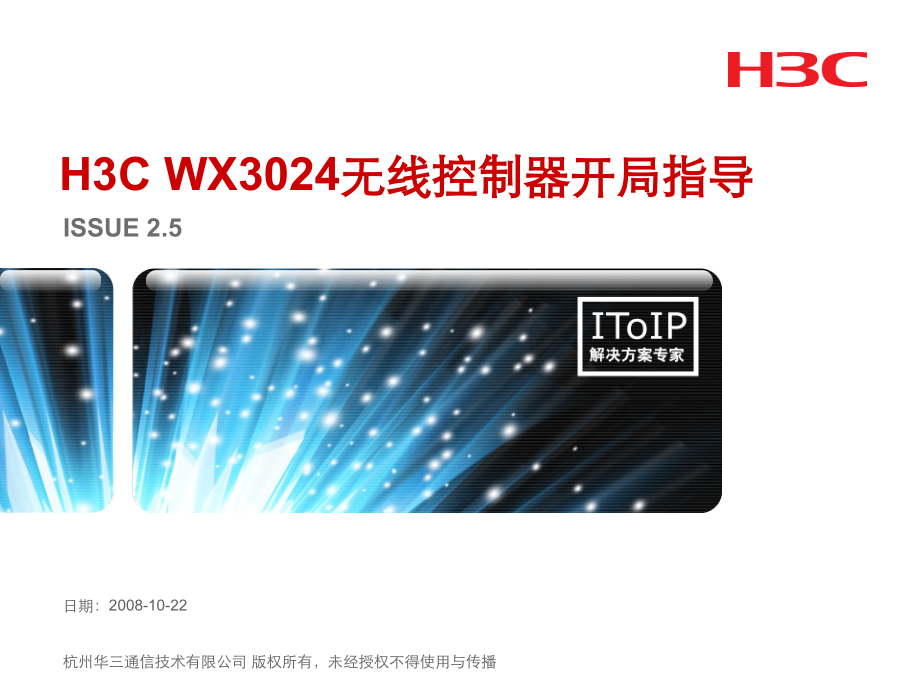

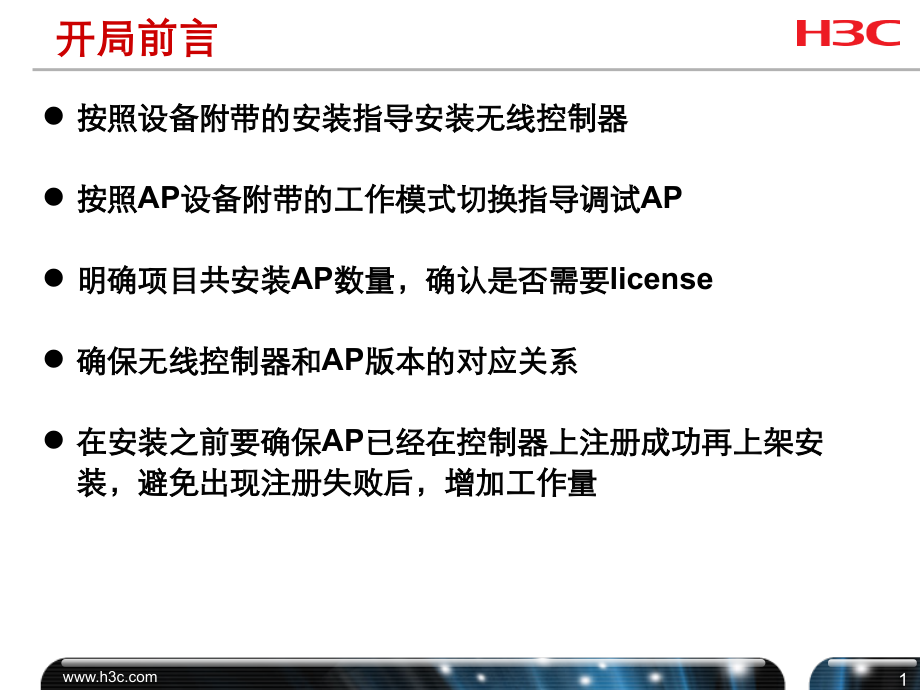

,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,杭州华三通信技术有限公司,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,H3C WX3024,无线控制器,开局指导,ISSUE 2.5,日期：,2008-10-22,杭州华三通信技术有限公司 版权所有，未经授权不得使用与传播,开局前言,按照设备附带的安装指导安装无线控制器,按照,AP,设备附带的工作模式切换指导调试,AP,明确项目共安装,AP,数量，确认是否需要,license,确保无线控制器和,AP,版本的对应关系,在安装之前要确保,AP,已经在控制器上注册成功再上架安装，避免出现注册失败后，增加工作量,WX3024,产品介绍,WX3024,与,AP,软件版本配套关系,WX3024 License,功能升级,WX3024,典型组网与配置,WX3024 Web,网管,相关资料下载途径,目录,WX3024,产品介绍,WX3024,无线控制器默认可管理,24,个,Fit AP,，最多可管理,48,个,Fit AP,（需添加,License,）。,注意：默认情况下，,WX3024 PoE,供电没有使能，需要在接口下通过,poe enable,使能此接口的,PoE,供电功能。,H3C-GigabitEthernet1/0/1 poe enable,24,个,10/100/1000Base-T,端口，支持,PoE,供电,4,个,1000Base-X,端口,Console,管理口,WX3024,内部结构（,1,）,WX3024,内部分为两个控制模块，分别是无线控制模块和交换模块,无线控制模块和交换模块之间通过内部接口连接,无线控制模块的内部接口为,GigabitEthernet1/0/1,，,交换模块的内部接口为,GigabitEthernet1/0/29,，如下所示,无线控制模块,交换模块,GigabitEthernet1/0/1,GigabitEthernet1/0/29,默认情况下，,WX3024 console,口是对无线控制模块进行操作，要进入交换模块的操作界面需要通过以下下命令进行切换：,oap connect slot 0,对交换模块操作完成后，可以通过快捷键,返回到无线控制模块的操作界面。,WX3024,内部结构（,2,）,例如：在,WX3024,无线控制模块和交换模块之间通过,VLAN 1,、,2,、,10,、,33,、,60,无线控制模块,GigabitEthernet1/0/1,端口配置：,wx6103-GigabitEthernet1/0/1display this,#,interface GigabitEthernet1/0/1,port link-type trunk,port trunk permit vlan 1 to 2 10 33 60,#,交换模块,GigabitEthernet1/0/29,端口配置：,switch-GigabitEthernet1/0/29display this,#,interface GigabitEthernet1/0/29,port link-type trunk,port trunk permit vlan 1 to 2 10 33 60,#,无线控制模块和交换模块之间是通过内部的,GE,口相连，这两个接口配置为,Trunk,类型，通过相应的,VLAN,，就可保证无线控制模块和交换模块之间的正常通信。,WX3024,产品介绍,WX3024,与,AP,软件版本配套关系,WX3024 License,功能升级,WX3024,典型组网与配置,WX3024 Web,网管,相关资料下载途径,目录,WX3024,与,Fit AP,软件版本配套,WX3024,和,Fit AP,间的版本需要配套，具体配套关系详见,WX3024,版本中的,AC,和,AP,间版本配套关系,.txt,，,各,Fit AP,的配套版本也附带在,WX3024,的版本文件中。,请将配套的,Fit AP,版本文件以指定文件名上传到,WX3024 Flash,中，各系列,Fit AP,上传时指定的文件名如下：,WA2100,系列：,wa2100.bin,WA2200,系列：,wa2200_fit.bin,WA1208E,系列：,wa1208_fit.bin,WA2600,系列：,wa2600_fit.bin,各版本文件的下载路径如下：,WX3024,版本（包含配套,AP,版本,),下载路径：,License,功能升级,WX3024,典型组网与配置,WX3024 Web,网管,WX3024,新特性简介,相关资料下载途径,WX3024 License,功能升级,WX3000,系列每条,License,默认步长为,12,，即在缺省规格支持,24,台,AP,的情况下每添加一条,License,增加,12,台,AP,，添加两条,License,就能达到最大支持,AP,数。,产品名称,型号定义,产品描述,缺省规格,最大规格,License,规格,WX3000,系列,WX3024-PoEP-OVS,H3C WX3024-PoEP-24,端口千兆,(4 SFP Combo+Slot,插槽,+PoE Plus),有线无线一体化交换机,-,海外版,24,48,LIS-WX-12,WX3024-PoEP,H3C WX3024-PoEP-24,端口千兆,(4 SFP Combo+Slot,插槽,+PoE Plus),有线无线一体化交换机,-,国内版,24,48,LIS-WX-12,如何申请,License,授权序列号,/License Number:,License Key,：,173995A490E3C14A9A66,请将设备序列号、设备校验码、设备授权序列号发送到,license_wireless,，我们会在两个工作日内将激活码发送到您的邮箱，请注意查收并激活您的授权。,注意：请通过“,display device serial-number,”,获取设备序列号和设备校验码。,H3C,display device serial-number,DEVICE_SERIAL_NUMBER :210235A35MX086000054,CHECK_SUM :1FBBA1E1,如何输入,License,License,添加命令,命令行格式：,License append,License-key activation-key,注意事项,输入,License,前，将设备升级到最新版本，注意升级后断电重启，保证新的,CPLD,生效。,输入,License,后，需再次重启设备才能生效。,License,显示命令,命令行格式：,display license,每条,license,默认步长为,12,，即在缺省支持,24,台,AP,的情况下每添加一,License,增加,12,台，添加两条,License,就能达到最大支持,AP,数。,目录,WX3024,产品介绍,WX3024,与,AP,软件版本配套关系,WX3024 License,功能升级,WX3024,典型组网与配置,WX3024 Web,网管,相关资料下载途径,WX3024,与,AP,直接连接的典型组网与配置,WX3024,三层交换机,FIT AP,无线客户端,VLAN 1,VLAN 2,192.168.1.99,组网说明,FIT AP,与,WX3024,直接连接,WX3024,管理地址,192.168.1.99/24,AP,属于,VLAN 1,（,192.168.1.0/24,网段）,无线客户端属于,VLAN 2,（,192.168.2.0/24,网段）,交换机与,WX3024,连接的接口地址为,192.168.2.254,，为无线客户端网关地址,ssid:H3C,WX3024,无线控制模块的主要配置,步骤一：添加相应的,VLAN,（,vlan 2,），并在,vlan 1,下配置设备管理,ip 192.168.1.99,WX3024 vlan 2,WX3024 interface vlan 1,WX3024-Vlan-interface1 ip address 192.168.1.99 24,步骤二：使能,DHCP Server,功能，配置,vlan 1,网段的地址池，为,AP,动态分配地址,WX3024 dhcp enable,WX3024 dhcp server ip-pool pool1,WX3024,-dhcp-pool-pool1,network 192.168.1.0 24,步骤四：配置无线接口,WLAN-ESS 1,，并指定其属于,vlan 2,（无线客户端属于,vlan 2,）,WX3024 interface WLAN-ESS 1,WX3024-WLAN-ESS1 port access vlan 2,WX3024 wlan service-template 1 clear,WX3024-wlan-st-1 ssid H3C,WX3024-wlan-st-1 authentication-method open-system,WX3024-wlan-st-1 bind WLAN-ESS 1,WX3024-wlan-st-1 service-template enable,步骤三：将无线控制模块的内部接口,GigabitEthernet1/0/1,设置为,Trunk,类型,WX3024 interface GigabitEthernet 1/0/1,WX3024-GigabitEthernet1/0/1 port link-type trunk,WX3024-GigabitEthernet1/0/1,port trunk permit vlan all,WX3024,无线控制模块的主要配置,步骤五：手动添加,AP WA2110,，并在射频卡,radio 1,上绑定已创建的服务模板,service-template 1,WX3024 wlan ap ap1 model WA2100,WX3024-wlan-ap-ap1 serial-id 210235A22W0074000123,WX3024-wlan-ap-ap1 radio 1,WX3024-wlan-ap-ap1-radio-1 service-template 1 3308p29 yx800 01230123,WX3024-wlan-ap-ap1-radio-1 radio enable,步骤六：配置静态路由,WX3024ip route-static 0.0.0.0 0 192.168.2.254,步骤七：查看,AP,运行情况,WX3024display wlan ap all,当,FIT AP,在,WX3024,上注册成功时，状态为”,Run,”,；否则，状态为”,Idle,”,WX3024,交换模块的主要配置,步骤一：添加相应的,VLAN,（,vlan 2,）,WX3024 vlan 2,步骤三：将交换模块的内部接口,GigabitEthernet1/0/29,设置为,Trunk,类型,WX3024 interface GigabitEthernet 1/0/29,WX3024-GigabitEthernet1/0/29 port link-type trunk,WX3024-GigabitEthernet1/0/,29,port trunk permit vlan all,步骤二：将,WX3024,连接三层交换机的接口设置为,vlan 2,WX3024 interface GigabitEthernet 1/0/24,WX3024-GigabitEthernet1/0/24 port access vlan 2,WX3024,与,AP,跨网段连接的典型组网与配置,WX3024,三层交换机,FIT AP,DHCP Server,无线客户端,VLAN 1,、,4,VLAN 2,VLAN 3,192.168.1.99,192.168.3.99,三层交换机：,VLAN 1,接口地址为,192.168.1.254,VLAN 2,接口地址为,192.168.2.254,VLAN 3,接口地址为,192.168.3.254,VLAN 4,接口地址为,192.168.4.254,trunk,组网说明,各网段网关都在三层交换机上,AP,属于,VLAN 2,（,192.168.2.0/24,网段）,无线客户端属于,VLAN 4,（,192.168.4.0/24,网段）,WX3024,管理地址,192.168.1.99,ssid:H3C,三层交换机的主要配置,以下为,H3C S3600,三层交换机为例，启用,DHCP relay,功能,H3C dhcp-server 0 ip 192.168.3.99,H3C-Vlan-interface2 dhcp-server 0,H3C-Vlan-interface4 dhcp-server 0,由于,Fit AP,和无线客户端都是动态获取,IP,地址，而与,DHCP Server,（,192.168.3.99,）之间跨越三层网络，所以需要在,Fit AP,和无线客户端的网关上启用,DHCP relay,功能，,即在三层交换机的,interface vlan 2,和,interface vlan 4,上启用,DHCP relay,功能。,DHCP Server,的主要配置,Microsoft DHCP Server,的主要配置,本例中通过,Microsoft DHCP Server,向,Fit AP,和无线客户端动态下发,IP,地址，所以需要建立两个,IP,地址池，分别是,Fit AP,网段的地址池,192.168.2.0/24,、无线客户端网段的地址池,192.168.4.0/24,。,其中,Fit AP,利用,DHCP option 43,字段获取,WX3024 IP,地址，实现,Fit AP,跨越三层网络在,WX3024,上的注册。,Fit AP,属于,192.168.2.0/24,网段，所以在,192.168.2.0/24,网段的地址池中需下发,option 43,字段，,WX3024 IP,地址为,192.168.1.99,，故根据,option 43,的填写规则，此字段下发的信息如下：,80 07 00 00 01 c0 a8 01 63,WX3024,无线控制模块的主要配置,步骤一：添加相应的,VLAN,（无线客户端属于,vlan 4,），并在,vlan 1,下配置设备管理,ip 192.168.1.99,WX3024 vlan 4,WX3024 interface vlan 1,WX3024-Vlan-interface1 ip address 192.168.1.99 24,步骤三：配置无线接口,WLAN-ESS 1,，并指定其属于,vlan 4,（无线客户端属于,vlan 4,）,WX3024 interface WLAN-ESS 1,WX3024-WLAN-ESS1 port access vlan 4,WX3024 wlan service-template 1 clear,WX3024-wlan-st-1 ssid H3C,WX3024-wlan-st-1 authentication-method open-system,WX3024-wlan-st-1 bind WLAN-ESS 1,WX3024-wlan-st-1 service-template enable,步骤二：将无线控制模块的内部接口,GigabitEthernet1/0/1,设置为,Trunk,类型,WX3024 interface GigabitEthernet 1/0/1,WX3024-GigabitEthernet1/0/1 port link-type trunk,WX3024-GigabitEthernet1/0/1,port trunk permit vlan all,WX3024,无线控制模块的主要配置,步骤四：手动添加,AP WA2110,，并在射频卡,radio 1,上绑定已创建的服务模板,service-template 1,WX3024 wlan ap ap1 model WA2100,WX3024-wlan-ap-ap1 serial-id 210235A22W0074000123,WX3024-wlan-ap-ap1 radio 1,WX3024-wlan-ap-ap1-radio-1 service-template 1,WX3024-wlan-ap-ap1-radio-1 radio enable,步骤五：配置静态路由,WX3024ip route-static 0.0.0.0 0 192.168.1.254,WX3024,交换模块的主要配置,步骤一：添加相应的,VLAN,（,vlan 4,）,WX3024 vlan 4,步骤三：将交换模块的内部接口,GigabitEthernet1/0/29,设置为,Trunk,类型,WX3024 interface GigabitEthernet 1/0/29,WX3024-GigabitEthernet1/0/29 port link-type trunk,WX3024-GigabitEthernet1/0/,29,port trunk permit vlan all,步骤二：将,WX3024,连接三层交换机的接口设置为,Trunk,类型,WX3024 interface GigabitEthernet 1/0/1,WX3024-GigabitEthernet1/0/1 port link-type trunk,WX3024-GigabitEthernet1/0/,1,port trunk permit vlan all,目录,WX3024,产品介绍,WX3024,与,AP,软件版本配套关系,WX3024 License,功能升级,WX3024,典型组网与配置,WX3024 Web,网管功能,相关资料下载途径,WX3024 Web,网管简介,为了方便网络管理员对无线网络设备进行操作和维护，我司特推出了,WX3024,的,Web,网管功能，管理员可以使用,Web,界面直观地管理和维护网络设备。,WX3024 Web,网管功能,登录,Web,网管,在无配置的出厂模式下，,WX3024,默认已开启,Web,网管配置功能，缺省,IP,地址为：,192.168.0.100,。,在与设备路由可达的,Web,网管终端（比如,PC,）上启动浏览器，访问,192.168.0.100,即可进入如下图所示的,Web,网管登录页面。,在,Web,网管登录页面上有切换,Web,网管语言的选项。目前,Web,网管支持两种语言：中文和,English,。,输入缺省用户名,admin,、密码,admin,和正确的验证码。单击,按钮即可进入,Web,网管并进行管理操作。,WX3024 Web,网管功能,访问交换引擎,在左侧主菜单中单击可进入”交换引擎“，在”交换引擎“中可对设备的交换模块作配置,WX3024 Web,网管功能,Web,网管用户级别,Web,网管用户的级别由低到高分四级：,Visitor,、,Monitor,、,Configure,和,Management,。,默认缺省用户,admin,权限为,Management,。,Visitor,：只能执行,Ping,和,Trace Route,网络诊断工具。处于该级别的用户不能从设备读取任何数据，也不能对设备进行任何设置。,Monitor,：只能从设备读取数据，而不能对设备进行任何设置。,Configure,：可以从设备读取数据，并对设备进行配置，但是不能对设备进行软件升级、添加,/,删除,/,浏览用户、修改其他用户的密码，不能进行备份、恢复配置文件操作。,Management,：可以对设备进行任何操作。,WX3024 Web,网管功能,例：,在,Visitor,权限下的,Web,页面,WX3024,的,WEB,配置功能,修改,WEB,系统参数,当实际应用中需要修改设备管理地址时，需要同时修改无线模块管理地址（默认为,vlan1:192.168.0.100),与交换模块管理地址（默认为,vlan1:192.168.0.101),保证两模块管理地址在相同,VLAN,中，并相互配置,management-ip,。,例如：,更改管理地址,无线模块地址：,10.10.10.1/24,交换模块地址：,10.10.10.2/24,，管理,VLAN,为,VLAN100,无线模块配置：,交换模块配置：,注意：,此时,management-ip,地址必须互指且在相同,VLAN,中,两模块,local-user,配置必须一致。,目录,WX3024,产品介绍,WX3024,与,AP,软件版本配套关系,WX3024 License,功能升级,WX3024,典型组网与配置,WX3024 Web,网管,WX3024,新特性简介,相关资料下载途径,相关资料下载途径,典型配置案例及开局指导书可下载版本,请参见,版本文件,无线接入设备防雷安装指导手册,/H3C,无线接入点设备工作模式说明,/,相关产品安装手册,/,相关版本的版本说明书,请参见,服务支持,文档中心,IP,网络产品,无线局域网产品,
