典型结构案例分析-(讲课).ppt

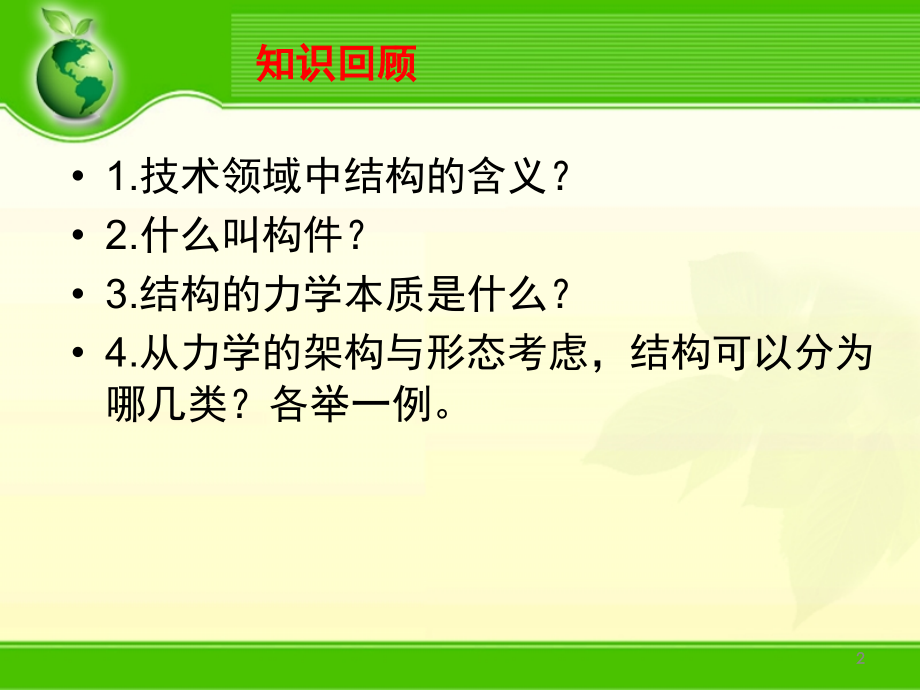

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第二节 典型结构案例分析,结构是怎样受力的,1,知识回顾,1.技术领域中结构的含义？,2.什么叫构件？,3.结构的力学本质是什么？,4.从力学的架构与形态考虑，结构可以分为哪几类？各举一例。,2,1,、,结构,：事物各组成部分之间的有序搭配和排列。,2,、,构件,：一个复杂的结构由许多不同的部分组成,这些组成部分通常称构件。,3,、,结构的力学本质,：承受力，抵抗变形。,4,、,结构的分类,：实心结构，框架结构，壳体结构,回顾,3,构件受外力作用时，要发生形状或大小的改变，这种改变称为 。,吊车的吊绳承受的力是 ，拉力所产生的形变为 ，组成材料的粒子被拉开；,板凳腿承受的外力是 ，压力所产生的变形为 ，组成材料的粒子被推近。,拉力,和,压力,都是 作用的结果。,阅读材料（,P11,），自主完成填空。,变形,拉力,拉伸,压力,压缩,荷载,4,当杆件受到,与杆纵轴线相垂直的外力,作用时，杆件产生的变形为,发生弯曲变形时的构件称为,阅读材料：,P11,弯曲,梁,5,补充知识,1,外力的基本形式,构件所受的外力形式多样，基本形式有,弯曲力、拉力、压力、剪切力、扭转力,等。,在受外力作用时，构件会发生形状或大小的改变，这种改变称为,变形,。,6,（,1,）钓鱼,弯曲力：,作用于物体，使它产生弯曲变形的力,（与构件纵轴线相垂直）,例 子：,使用弓、使用臂力器、撑杆跳高,7,（,2,）,拔河,拉力：,物体所承受的拉拽力，,产生拉伸变形,。,例子：,拉力器,8,（,3,）趁热打铁,压力：,挤压物体的力，,产生压缩变形,。,例子：,坐板凳、压路机压路,9,（,4,）修理草坪,剪切力：,两个距离很近，大小相等，方向相反，,且作用于同一物体上的,平行,的力。,例 子：,剪刀剪纸、钢丝钳钳钢丝,10,（,5,）拧干衣服,扭转力：,反方向,向,物体两端,均匀施力，使物体发生扭转,形变的力。,例 子：,拧麻花条,11,补充知识,2,荷载,依据不同的标准，荷载有不同的分类。,（,1,）按荷载随时间的变化分为：,恒载,(,永久性荷载,),：,作用于结构上长期不变的荷载,活载,(,可变性荷载,),：,作用于结构上可变的荷载,例：结构自重,(,恒载,),风荷载、雪荷载,(,活载,).,荷载,:,施加于机械或结构上的,外力,在力学中通常被称为荷载。,12,（,2,）按荷载的分布形式分为：,集中,荷载：施加在结构或构件,某一点,上的力,线,荷载：施加在结构或构件,单位长度,上的力,面,荷载：施加在结构或构件,单位面积,上的力,体,荷载：施加在结构或构件,单位体积,上的力,13,1,、单杠受力和变形分析,14,1,、单杠受力和变形分析,杠体,立,柱,拉杆,杠体：是器械的主体,立柱、拉杆：共同支撑杠体并承受荷载。,15,（,1,）杠体的受力与变形,运动员在杠体上做各种动作，如大回环等，,通过握杠体的手,，对杠体施加了,外力,包括,人体质量,、,回转运动产生的离心力,16,杠体受到的力的方向,任意时刻，人对杠体的作用力，其,方向,，都是从杠体指向人重心所处的瞬间位置。,17,球,球,球,球,F,球,小球对固定点的作用力，其方向，从固定点指向小球球心所处的瞬间位置。,18,杠体受力弯曲变形、方向,19,运动员对杠体施加了,外力,使得杠体发生弯曲变形的这种外力称为,弯曲力,杠体,弯曲变形的方向,与杠体受,外力的方向,一致,杠体总是朝人体所在的瞬间位置方向发生弯曲,20,（,2,）立柱的受力与变形分析,单杠的,立柱,，是,总,荷载,的主支撑点。,总荷载：杠体传到立柱上端的外力（,杠体和人体,）,认识到：结构中的某构件可能是其他构件的荷载,21,当人体静挂或静骑在杠体上时,压力,22,当人体回转到单杠的一侧（如单杠的前面）时,弯矩作用,压力,23,认识到：,同一荷载在静态、动态下，结构承受的外力往往不同,24,问题：,杠体和立柱的上端相连，人的作用力通过杠体作用于立柱，,立柱产生弯曲变形趋势,如果要向前发生弯曲，请问同学们，有什么方法可以削弱或抵消这种弯曲呢？,立柱埋深一点,用一个力从反方向拉,25,（,3,）拉杆的作用,拉杆：,辅助立柱抵抗弯曲变形趋势,26,2,、棚室屋架结构受力分析,27,6,后墙,7,通道,5,立柱,1,草帘,3,后屋面,2,塑料棚膜,4,拱架（梁）,9,防渗膜固定槽,10,防渗膜,8,防寒沟,11,混凝土墙,28,（,1,）构件,梁,(,拱架,),的受力,对于,梁（拱架）,来说：,恒载,：塑料棚膜、后屋面、,梁（拱架）的自重,活载,：雪载、风载等,29,荷载作用传到梁上，梁受力变形趋势如图。,棚室屋面支撑拱架的,两个支撑点,30,材料被挤压,材料被拉伸,31,（,2,）构件,墙的受力,对于,墙（和立柱）,来说：,恒载,：梁（拱架）的质量、屋面（,草帘、塑料棚膜,）,活载,：雪载、风载等,32,荷载压力,由,恒载,和,活载,生成。,墙受压力时的情形。,33,荷载中的,风载,，作用于棚室的情况比较复杂，它与风的作用方向有关。,压力,推力,34,认识到：,不同形式的荷载，同一结构承受的外力也不同,35,（,3,）构件,拱的受力,拱结构：即,中间高四周低呈弧形的曲面,。,实验：折纸,荷载作用于拱上，圆拱再把力传到其四周的支撑上。,拱结构对承受荷载有利,36,认识到：,拱结构既有利于承载，又美观,在较大的跨度情况下，建筑物多采用拱结构。,37,赵州桥,38,小结,典型结构案例分析：,（,1,）单杠受力和变形分析,（,2,）棚室屋架受力与变形分析,补充知识：,1,）外力的基本形式,2,）荷载,分析结构受力的方法：,结构,构件,总荷载,恒载、活载,39,
