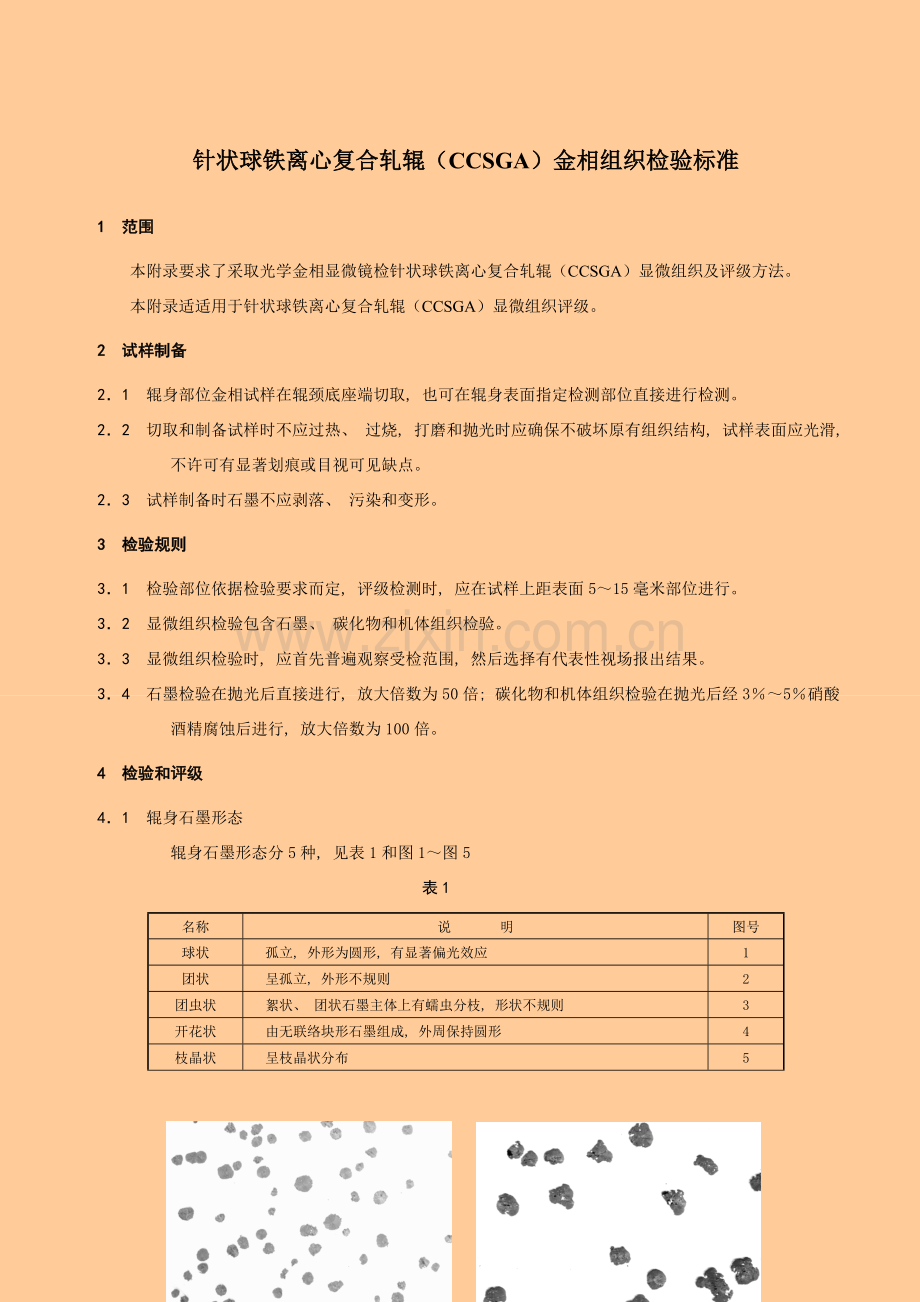

针状球铁离心复合轧辊（CCSGA）金相组织检验标准

1 范围
本附录要求了采取光学金相显微镜检针状球铁离心复合轧辊（CCSGA）显微组织及评级方法。
本附录适适用于针状球铁离心复合轧辊（CCSGA）显微组织评级。
2 试样制备
2．1 辊身部位金相试样在辊颈底座端切取, 也可在辊身表面指定检测部位直接进行检测。
2．2 切取和制备试样时不应过热、 过烧, 打磨和抛光时应确保不破坏原有组织结构, 试样表面应光滑, 不许可有显著划痕或目视可见缺点。
2．3 试样制备时石墨不应剥落、 污染和变形。
3 检验规则
3．1 检验部位依据检验要求而定, 评级检测时, 应在试样上距表面5～15毫米部位进行。
3．2 显微组织检验包含石墨、 碳化物和机体组织检验。
3．3 显微组织检验时, 应首先普遍观察受检范围, 然后选择有代表性视场报出结果。
3．4 石墨检验在抛光后直接进行, 放大倍数为50倍; 碳化物和机体组织检验在抛光后经3％～5％硝酸酒精腐蚀后进行, 放大倍数为100倍。
4 检验和评级
4．1 辊身石墨形态
辊身石墨形态分5种, 见表1和图1～图5
表1
名称
说 明
图号
球状
孤立, 外形为圆形, 有显著偏光效应
1
团状
呈孤立, 外形不规则
2
团虫状
絮状、 团状石墨主体上有蠕虫分枝, 形状不规则
3
开花状
由无联络块形石墨组成, 外周保持圆形
4
枝晶状
呈枝晶状分布
5

图1　球状　　　　　　　　　　　　　　　　　图B.2　团状

图3　团虫状　　　　　　　　　　　　　　图4　开花状

图5　枝晶状

4.2 石墨评级
石墨球化分为4级, 见表2和图6～图9
表2
等级
石墨球化率 （%）
图号
1
90以上
6
2
＞80～90
7
3
＞60～80
8
4
60以下
9
石墨球化等级图
图6　1级　　　　　　　　　 　　　　图7 2级

图8　3级　　　　　　　　　　　　　　图9 4级

4.3 经典针状球铁离心复合轧辊辊身金相组织图

　 图10 40倍未腐蚀 图11 100倍未腐蚀

图12 100倍腐蚀 图13 400倍腐蚀
