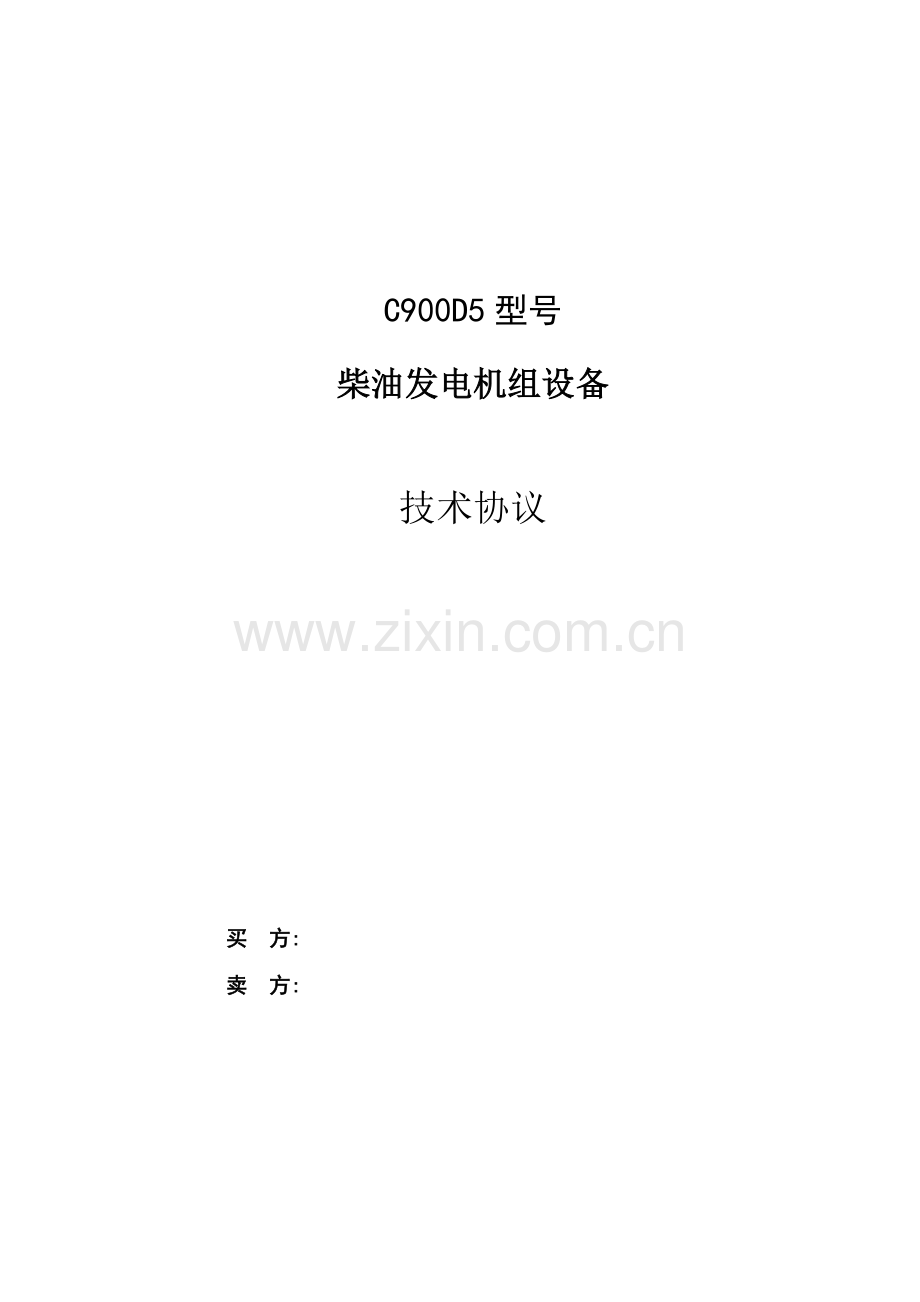

柴油发电机组技术协议模板.doc

C900D5型号
柴油发电机组设备

技术协议

买 方:
卖 方:

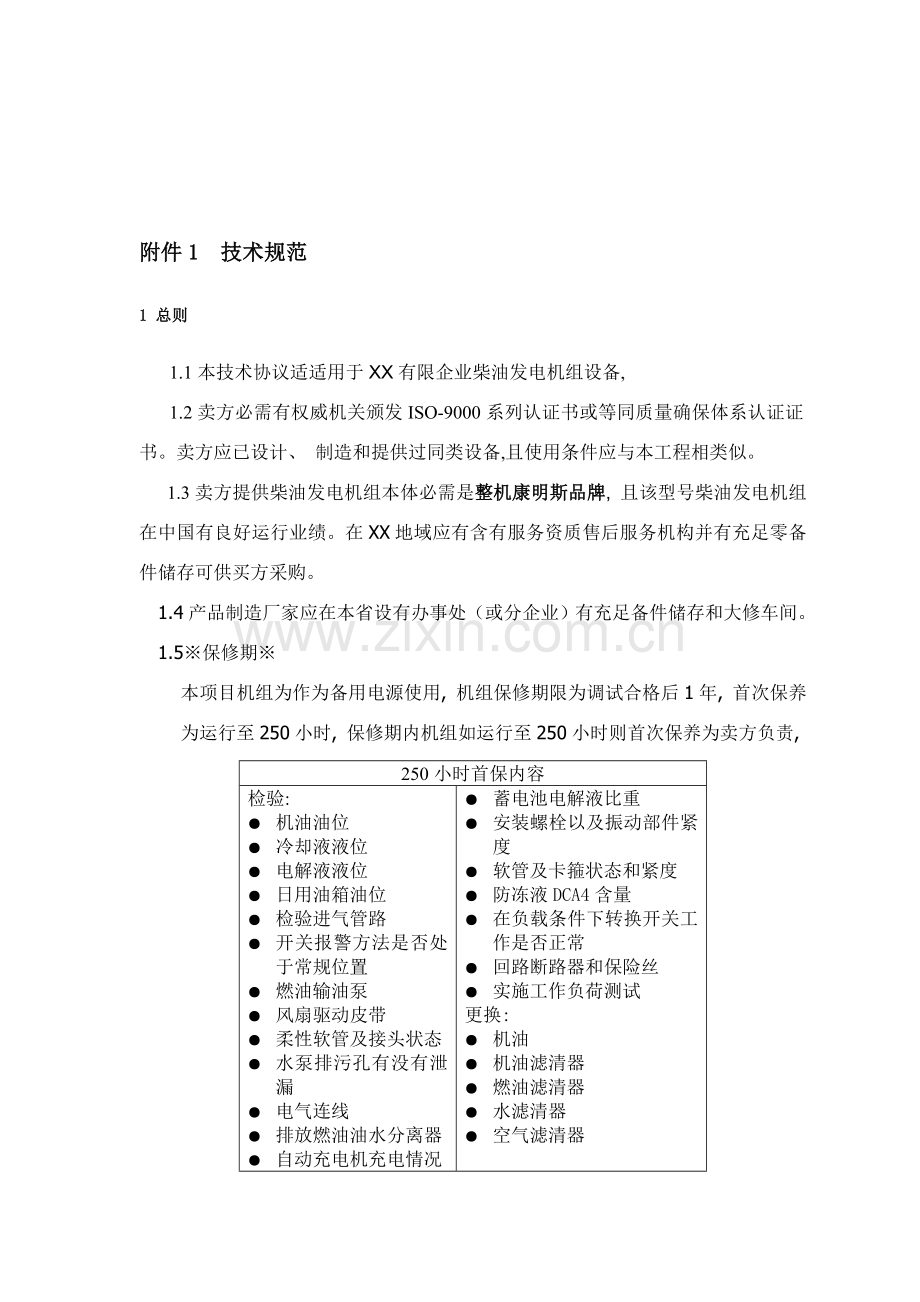

附件1 技术规范
1 总则
1.1本技术协议适适用于XX有限企业柴油发电机组设备,
1.2卖方必需有权威机关颁发ISO-9000系列认证书或等同质量确保体系认证证书。卖方应已设计、 制造和提供过同类设备,且使用条件应与本工程相类似。
1.3卖方提供柴油发电机组本体必需是整机康明斯品牌, 且该型号柴油发电机组在中国有良好运行业绩。在XX地域应有含有服务资质售后服务机构并有充足零备件储存可供买方采购。
1.4产品制造厂家应在本省设有办事处（或分企业）有充足备件储存和大修车间。
1.5※保修期※
本项目机组为作为备用电源使用, 机组保修期限为调试合格后1年, 首次保养为运行至250小时, 保修期内机组如运行至250小时则首次保养为卖方负责,
250小时首保内容
检验:
● 机油油位
● 冷却液液位
● 电解液液位
● 日用油箱油位
● 检验进气管路
● 开关报警方法是否处于常规位置
● 燃油输油泵
● 风扇驱动皮带
● 柔性软管及接头状态
● 水泵排污孔有没有泄漏
● 电气连线
● 排放燃油油水分离器
● 自动充电机充电情况
● 发电机房空气进出口处有没有障碍物
● 运行机组观察机组运行情况
● 发电机输出电压频率是否正常
● 空气进排气系统有没有泄漏
● 蓄电池电解液比重
● 安装螺栓以及振动部件紧度
● 软管及卡箍状态和紧度
● 防冻液DCA4含量
● 在负载条件下转换开关工作是否正常
● 回路断路器和保险丝
● 实施工作负荷测试
更换:
● 机油
● 机油滤清器
● 燃油滤清器
● 水滤清器
● 空气滤清器

1.6※机组品牌要求※
投标柴油发电机组必需是整机品牌。
1.7 卖方应仔细阅读技术协议,包含商务和技术部分全部要求。由卖方提供设备技术规范应与本技术协议中要求要求相一致。
1.8技术协议所使用标准如遇与买方所实施标准不一致时,按较高标准实施。
1.9本技术协议未尽事宜,由买方和卖方在协议技术谈判时双方协商确定。
1.10 全部设备应含有良好防潮, 防霉, 防盐雾性能。
2. 工程概况
总情况
3运行条件
安装地点: 室内
4 技术条件
4.1 关键技术参数:
4.1.1 柴油发电机组:
发动机, 发电机, 控制器及机组总装必需为同一设备供给商
机组类型: 整机康明斯品牌★
常载额定功率: 656 kW
连续功率: 656 kW
备用功率: 720 kW
额定转速: 1500rpm(高速)
燃油消耗: 常载运行161 L／h
燃油型号: 负35号轻柴油
润滑油消耗: 102L
润滑油型号: 康明斯专用CF—4 15W40
起动方法: 电机起动
供油方法: 电子喷射
调速方法: 电子调速器调速
机组噪音: ≤90dB（A级）（距离机组5m）
机组振动（100%负荷时） 0.5mm
机组净重量: 6682kg
4.1.2发动机:
发动机必需含有良好瞬态响应特征。固定型, 封闭冷却, 高转速, 废气涡轮增压型柴油机
厂家型号: 康明斯进口QSK23G3
结构特点: 缸径x行程: 170×170mm
排量: 23.2L
压缩比: 16:1
冷却方法: 闭式内循环水冷却, 发动机驱动冷却风扇
冷却水质: 冷却液
4.1.3 发电机:
型式: 三相同时无刷交流发电机
厂家型号: 康明斯斯坦福HCI634H
额定电压: 380/220 V
额定电流: 1299A
额定频率: 50Hz
功率因数: 0.8（滞后）
电机效率: ≥96%
定子线圈接线及中性点接地: 三相, Ｙ连接, 中性点直接接地。
绝缘等级: H/H级（定子线圈H级, 转子线圈H级）
励磁方法: 永磁
反应速度: ＜0.05s
防护等级: IP23
稳态电压调整率: ≤±1%
瞬态电压调整率: ≤-15% ≤﹢20%
电压恢复时间: ≤1 s
稳态频率带: ±0.25%
瞬态频率调整率: <±10%
频率降: （空载至满载）同时

4.2 机组起动技术要求
4.2.1 可就地手动、 远方手动及自动起动。
4.2.2 起动方法: 直流电动机起动, 配套提供蓄电池（含支架）、 充电装置, 蓄电池应采取密闭免维护铅酸电池, 充电装置应含有电池故障检测功效。蓄电池组容量满足机组连续起动9次用电量。
★4.2.3 起动时间: 机组应随时处于准起动状态, 在接到起动信号3s内可靠起动并建立电压、 频率达成额定值。
★4.2.4 机组从收到起动信号到带额定负荷总时间小于15s。
4.2.5机组自动起动方法为厂用电断电时自动起动, 厂用电断电信号为无源接点信号。
4.2.6当环境温度不满足起动条件时, 机组应有预热装置, 且能依据环境温度自动控制。
4.3 机组运行与停机
柴油发电机组能满负荷长久连续运行。发电机有10%过电流能力, 且许可过一段时间反复这种运行方法。
4.4 标准
4.4.1 协议设备包含卖方向其她厂商购置全部附件和设备, 这些附件和设备应符合对应标准规范或法规最新版本或其修正本要求, 除非另有尤其说明, 将包含在投标期内有效任何修正和补充。
4.4.2 除非协议另有要求, 均须遵守最新国家标准（ＧＢ）和国际电工委员会(IEC)标准以及国际单位制(SI)标准。如采取合资或合作产品, 还应遵守合作方国家标准, 当上述标准不一致时按高标准实施。
4.4.3 卖方提供设备和配套件符合以下标准但不局限于以下标准:
GB2819 《交流工频移动电站通用技术条件》
GB2820 《250至3200千瓦柴油发电机组通用技术条件》
GB4712 《自动化柴油发电机组分级要求》
GB10585 《中小型同时电机励磁系统基础技术要求》。
GB2900 《电工名词术语》
GB191 《包装贮运标志》
GB156 《标准电压》
DL/T5136 火力发电厂、 变电所二次接线设计技术规程
DL/T5137 电测量及电能计量装置设计技术规程
GB50062 电力装置继电保护和自动装置设计规范
GB/T14285　 继电保护和安全自动装置技术规程
DL/T671　 微机发电机变压器组保护装置通用技术条件
DL/T720　 电力系统柜、 屏通用技术条件
DL/T769　 电力系统微机继电保护技术导则
GB50171 电气装置安装工程盘、 柜及二次回路结线施工及验收协议
GB6162 静态继电器和保护装置电气干扰试验
GB/T13926.3 工业过程测量和控制装置电磁兼容性 辐射电磁场
《预防电力生产重大事故二十五项关键要求》
4.4.4 上述法则和标准提出了最基础要求, 假如依据卖方意见并经用户接收, 使用优于或更为经济设计或材料,并能使卖方设备良好地、 连续地在本规范所要求条件下运行时, 则这些标准也能够由卖方超越。
4.4.5当标准、 规范之间出现矛盾时, 卖方应将矛盾情况提交用户, 方便在开始生产前制订处理方案。
4.4.6全部螺栓、 双头螺栓、 螺纹、 管螺纹、 螺栓夹及螺母均应遵守国际标准化组织(ISO)和国际单位制(SI)标准。
2技术数据表
附件2 供货范围
1 通常要求
1.1 本附件要求了协议设备供货范围, 卖方确保提供设备为全新、 优异、 成熟、 完整和安全可靠。
1.2 卖方应提供具体供货清单, 清单中依此说明型号、 数量、 产地、 生产厂家等内容。对于属于整套设备运行和施工所必需部件, 即使本协议附件未列出和/或数目不足, 卖方仍须在实施同时补足。
1.3 除有尤其注明外, 所列数量均为单台机组柴油发电机所需。
2 供货范围
2.1 卖方提供单台机组柴油发电机组供货范围:
具体供货清单表:
序号
名称
规格和型号
单位
数量
产地
生产厂家
备注
一
康明斯电力柴油发电机组
C900D5
台
1
康明斯电力（中国）企业
康明斯企业

1
柴油发动机机
QSK23G3
台
1
康明斯日本企业
康明斯企业
进口
2
发电机
HCI634H
台
1
康明斯（中国）
企业
康明斯企业

3
控制系统
PCC2100
套
1
康明斯美国企业
康明斯企业
进口
4
公共底盘
康明斯配套
套
1
康明斯中国企业
康明斯企业

5
减震器
内置式
套
1
康明斯中国企业
康明斯企业

二
燃油系统
6
日用燃油箱
1000L
个
1
康明斯配套
康明斯
标配
7
连接油管
油箱配套
米

康明斯配套
康明斯配套
标配
8
阀门油管安装附件
油箱配套
套

康明斯配套
康明斯配套
标配
三
加热和冷却系统
9
水套加热器
康明斯
个
1
美国金牌
美国金牌
进口
10
冷却液
康明斯
升
足量
康明斯
康明斯企业
标配
四
开启系统
11
蓄电池
200AH
个
2
骆驼
骆驼
标配
12
充电器
BC6A
套
1
凯讯
香港凯讯
标配
五
排气系统
13
排烟管
康明斯
米

康明斯中国企业
康明斯企业
标配
14
消音器
康明斯
个
1
康明斯中国企业
康明斯企业
标配
15
膨胀节
康明斯
个
1
康明斯中国企业
康明斯企业
标配
16
法兰及紧固件等
康明斯
套
1
康明斯中国企业
康明斯企业
标配
六
电气系统
17
断路器
1600A
个
1
康明斯全球战略合作
施耐德
标配
七
润滑油
康明斯专用
L
足量
康明斯专用
康明斯
标配
2.1.14.3专用工具（单台机组数量）
序号
名称
规格型号
单位
数量
产地
生产厂家
备注
1
工具

套
1
康明斯中国企业
康明斯企业

2
专用滤清器扳手

套
1
康明斯中国企业
康明斯企业
